Eltek Industrial bulk feed Telecom Power IBF AC/DC พร้อมเอาต์พุต 24-220 VDC 2KW-16KW Power System (หมายเลขชิ้นส่วน: CIO20405.xxx
ระบบจ่ายไฟหลักขนาด 19 นิ้ว
หน่วยป้อนปริมาณมากทางอุตสาหกรรม (IBF) ออกแบบมาสำหรับระบบที่มีเอาต์พุต 24-220VDC จากกำลังขับ 2-16KW
แกนพลังงานถูกสร้างขึ้นรอบๆ วงจรเรียงกระแส Flatpack2 และออกแบบมาสำหรับการใช้งานต่างๆ เช่น สวิตช์เกียร์ โทรคมนาคม ไฟฉุกเฉิน และระบบเตือนภัย
การออกแบบที่กะทัดรัดและการติดตั้งง่ายทำให้เป็นชุดจ่ายไฟขนาด 19 นิ้วอันทรงพลัง
ยูนิต IBF สามารถใช้เป็นระบบแบบสแตนด์อะโลนหรือเป็นยูนิตที่รวมเข้ากับระบบ IBB ของเราร่วมกับวงจรเรียงกระแส Flatpack2
ฟีเจอร์หลัก:
• การออกแบบที่กะทัดรัด
• ติดตั้งง่าย
• อินพุต 85-300 VAC
• บ้านถึง 8 วงจรเรียงกระแส
• เอาต์พุต 2-16 กิโลวัตต์
• ผลผลิตฟีดจำนวนมาก
• เอาต์พุต DC สูงสุด 300 A
• กราฟิก 3.2” TFT
• อีเธอร์เน็ตสำหรับรีโมต
• โปรโตคอล SNMP พร้อมกับดัก
• 6 ดิจิตอลเอาท์พุทรีเลย์
• 6 อินพุตดิจิตอล
• การปฏิบัติตามมาตรฐานสากล
• สิทธิบัตร HE TECHNOLOGY
แอปพลิเคชั่น
ยูทิลิตี้ไฟฟ้า
• สวิตช์เกียร์ไฟฟ้าแรงต่ำและแรงสูง
• หม้อแปลงไฟฟ้าและสถานีย่อย
• การผลิตและการจ่ายไฟฟ้า
• การควบคุมและการป้องกัน
• ระบบสกาด้า
• อุปกรณ์สื่อสาร
โครงสร้างพื้นฐานทางรถไฟและเมโทร
• การควบคุมและการป้องกัน
• การส่งสัญญาณ
• ระบบความปลอดภัย
โทรคมนาคม-มือถือ/ไร้สาย
• LTE/4G/WiMAX
• ระบบเสาอากาศแบบกระจาย
• บรอดแบนด์
• สถานีฐานวิทยุ/ไซต์เซลล์
ข้อมูลทางเทคนิค:
| ข้อกำหนดทางเทคนิค | ||||||
| แบบอย่าง | IBF-AC/DC-1PR-Std.Basic | IBF-AC/DC-2PR-Std.Basic | IBF-AC/DC-1PR-Ind.Basic | IBF-AC/DC-2PR-Ind.Basic | ||
| ส่วนจำนวน | CIO20405.xxx | CIO20806.xxx | CIO20405.xxx | CIO20806.xxx | ||
| ข้อมูลเข้า | ||||||
| แรงดันไฟฟ้า (ช่วง) | 85 - 300 AC | |||||
| ป้องกันไฟกระชาก | OVP คลาส 2 | |||||
| การป้องกันอินพุต AC เครือข่าย TN | 3*25 A MCB (โพลเดียว) | 3*40 A MCB (โพลเดียว) | 3*25 A MCB (โพลเดียว) | 3*40 A MCB (โพลเดียว) | ||
| การป้องกันอินพุต AC เครือข่ายไอที | 1*32 A MCB (สามโพล) | 1*63 A MCB (สามพล) | 1*32 A MCB (สามโพล) | 1*63 A MCB (สามพล) | ||
| การป้องกันอินพุตในวงจรเรียงกระแส | ฟิวส์แต่ละตัวในโมดูลวงจรเรียงกระแส | |||||
| การเชื่อมต่อ |
ขั้วต่อสกรูเดี่ยว 6 mm2 ขั้วต่อสกรู PE สูงสุด 6 mm2และดึงสาย M5 เข้ากับแชสซีโดยตรง |
|||||
| ข้อมูลส่งออก | ||||||
| แรงดันไฟฟ้า (ค่าเริ่มต้น) | 24-125 วีกระแสตรง | 24-220 VDC | ||||
| กำลัง (สูงสุด) @ อินพุตที่ระบุ | 8000 วัตต์ | 16000 วัตต์ | 8000 วัตต์ | 16000 วัตต์ | ||
| ปัจจุบัน (สูงสุด) @ ระบุอินพุต | ดูหน้าก่อนหน้าหรือเอกสารข้อมูล Flatpack2 ที่เกี่ยวข้อง | |||||
| การส่งออกจำนวนมากที่ไม่มีการป้องกัน | • | |||||
| เอาต์พุตจำนวนมากของการเชื่อมต่อ | สลักเกลียว M8 | |||||
| ตัวแบ่งแบตเตอรี่ในตัว | • | |||||
| การป้องกันเอาต์พุตในวงจรเรียงกระแส | การปิดกั้น OR-ing FET หรือฟิวส์, ป้องกันการลัดวงจร & การป้องกันอุณหภูมิสูง | |||||
| การควบคุมและการตรวจสอบ | ||||||
| หน่วยตรวจสอบ | ระบบควบคุม Smartpack 2 พร้อม Standard Basic | ระบบควบคุม Smartpack 2 พร้อม Industrial Basic | ||||
| ปฏิบัติการในพื้นที่ | จอแสดงผลและปุ่มต่างๆ เว็บอินเตอร์เฟสผ่านเบราว์เซอร์มาตรฐาน | |||||
| การทำงานระยะไกล | WebPower (เว็บอินเตอร์เฟส โปรโตคอล SNMP และอีเมล) | |||||
| รีเลย์สัญญาณเตือน (การเชื่อมต่อ: แคลมป์ ≤ 1.5 mm2) | 6 x หน้าสัมผัสอิสระที่อาจเกิดขึ้น (NO, NC, C) [สูงสุด 75 VDC/1,0 A] | |||||
| รีเลย์สัญญาณเตือน (การเชื่อมต่อ: แคลมป์ ≤ 1.5 mm2) | - | 3 x หน้าสัมผัสที่ไม่มีศักยภาพ (NO,NC,C) [สูงสุด 300 VDC/0,1 A] | ||||
| อินพุตดิจิตอล | 6x ไม่/NC | |||||
| MODBUS | TCP/IP | TCP/IP & RTU | ||||
| พอร์ตสื่อสาร | RJ45 | RJ45, RS232, RS485 | ||||
| การวัดความสมมาตรของแบตเตอรี่ | - | • | ||||
| การวัดกระแส | วงจรเรียงกระแส แบตเตอรี่ และกระแสโหลด | |||||
| นาฬิกาปลุก | สัญญาณเตือนแรงดันไฟขาออกต่ำและสูง (ระดับรองและระดับหลัก) สัญญาณเตือนข้อผิดพลาดของโลก, สัญญาณเตือนอุณหภูมิ, สัญญาณเตือนไฟดับอินพุต AC, สัญญาณเตือนเบรกเกอร์โหลดและเบรกเกอร์แบตเตอรี่และอีกมากมาย | |||||
| ข้อมูลจำเพาะอื่นๆ | ||||||
| การแยกตัว |
3.0 kVAC - อินพุตไปยังเอาต์พุต 1.5 kVAC - อินพุตลงดิน 0.5 kVกระแสตรง- เอาต์พุตสู่พื้นดิน (1.5 kVDC สำหรับวงจรเรียงกระแส 110 & 220 V) |
|||||
| อุณหภูมิในการทำงาน | -40 ถึง +45°C (-40 ถึง +113°F) ความชื้น 5 - 95% RH ไม่ควบแน่น กำลังขับจะลดอัตราที่อุณหภูมิสูง ดูเอกสารข้อมูลสำหรับวงจรเรียงกระแสที่เกี่ยวข้อง | |||||
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85°C (-40 ถึง +185°F) ความชื้น 0 - 99% RH ไม่มีการควบแน่น | |||||
| ขนาด[กxยxส] | 482*432*222 มม. (5U) | 482*432*267 มม. (6U) | 482*432*222 มม. (5U) | 482*432*267 มม. (6U) | ||
| น้ำหนัก (ไม่มีวงจรเรียงกระแส) | 17 กก. | 16 กก. | 17 กก. | 16 กก. | ||
| มาตรฐานการออกแบบ | ||||||
| ความปลอดภัยด้านไฟฟ้า | EN 60950-1 | |||||
| EMC |
ETSI EN 300 386 V.1.6.1 EN 61000-6-1 / -2 / -3 / -4 / -5 (ขึ้นอยู่กับโมดูล) |
|||||
| สิ่งแวดล้อม | ETSI EN 300 019, ETSI EN 300 132 - 2 | |||||

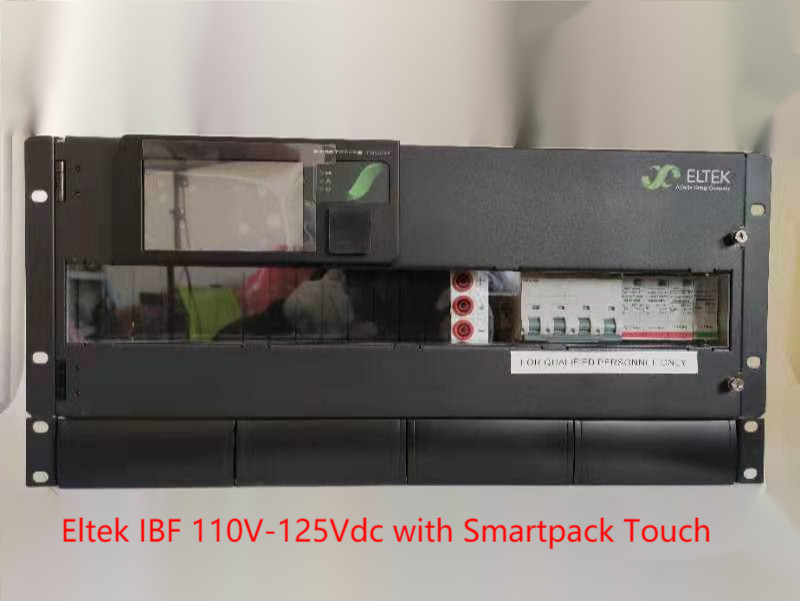

มุมมองด้านหน้า:
