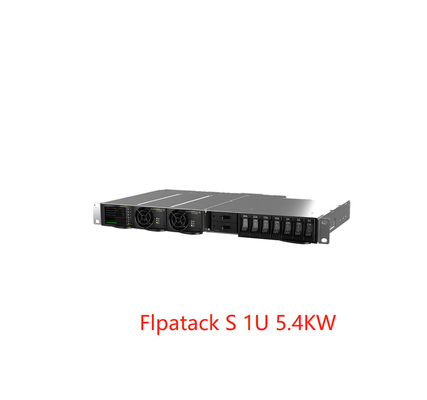

ระบบไฟ DC Eltek Flatpack S 1U 3KW 5.4KW พร้อม Flaptack S 48/1000W หรือ Flatpack S 48/1800HE
ระบบไฟ 1U Compact HE
ความต้องการความเร็วเครือข่ายที่เพิ่มขึ้นเรียกร้องให้มีโซลูชันพลังงาน DC ที่ยืดหยุ่นและขยายได้ ด้วยขนาดที่เล็ก ประสิทธิภาพสูง ความน่าเชื่อถือ และการสื่อสารที่หลากหลาย ระบบ Flatpack S จึงเป็นกุญแจสำคัญสำหรับความต้องการในอนาคต ความลึกที่ตื้นทำให้ระบบเหมาะสำหรับตู้ส่วนใหญ่ ดังนั้นจึงยอดเยี่ยมในฐานะหน่วยทดแทน
คุณสมบัติหลัก
พารามิเตอร์:
| รุ่น | 1 | ตัวควบคุม + 2 เครื่องเรียงกระแส | 1 ตัวควบคุม + 3 เครื่องเรียงกระแส |
| หมายเลขชิ้นส่วน | CTOS0201.xxx | CTOS0301.xxx | |
| ข้อมูลอินพุต | |||
| แรงดันไฟฟ้า | 100 - 250V AC | 100 - 250V AC | |
| การกำหนดค่าไฟหลัก | 230VAC, 1 เฟส หรือ 2 x 1 เฟส | 230VAC, 3 x 1 เฟส หรือ 3 เฟส( ∆) 230/ 400V AC, 3 เฟส (Y) | |
| การเชื่อมต่อไฟหลัก | 2,5 มม 2บล็อกขั้วต่อ, การเชื่อมต่อด้านหลัง | ||
| ความถี่ | 45 ถึง 66Hz | ||
| ข้อมูลเอาต์พุต | |||
| แรงดันไฟฟ้า | - 48Vdc | - 48Vdc | |
| กระแสไฟสูงสุด | 40A | 100A | |
| การกระจายแบตเตอรี่ | |||
| LVBD | ค่าเริ่มต้น | ค่าเริ่มต้น | |
| เบรกเกอร์ (ชนิด Plug-in) ขนาดสูงสุด | 2 x 40A 1) | 2 x 80A 1) | |
| การเชื่อมต่อ (ด้านหลัง) | 16 มม 2บล็อกขั้วต่อ | M6 cable lug | |
| การกระจายโหลด | |||
| การเชื่อมต่อด้านหลัง | ไม่มี | 2 x 80A, M6 cable lug | |
| ช่องใส่สายด้านหลัง, การเข้าถึงด้านหน้าสำหรับการเชื่อมต่อ, ขั้วต่อสกรู LVLD เสริม |
7 x 3 0A MCB 2) 7 X 4 มม 2 บน MCB 1 และ 2 |
ไม่มี |
|
|
การเชื่อมต่อด้านหน้า ขั้วต่อสกรูแบบเสียบได้ |
4 x 3 0A MCB / 7 x 15A ฟิวส์ 4 มม2 |
ไม่มี | |
| การควบคุมและการตรวจสอบ | |||
| Smartpack S | 6x Input/ Output และ Ethernet, ดูเอกสารข้อมูล Smartpack S | ||
| ข้อมูลทางกล | |||
| ขนาด (กว้าง/สูง/ลึก) |
19"/ 1U/ 262 มม. ความลึกของตู้ขั้นต่ำที่แนะนำ 300 มม. |
||
| น้ำหนัก รวมตัวควบคุมและการกระจาย ไม่รวมเครื่องเรียงกระแส | 5.3 กก. [11.7 ปอนด์] | 5.2 กก. [11.5 ปอนด์] | |
| มาตรฐานการออกแบบ | |||
| ความปลอดภัยทางไฟฟ้า | UL 60950-1, EN 60950-1 | ||
| EMC |
ETSI EN 300 386 V.1.4.1 EN 61000-6-1 (ภูมิคุ้มกัน, อุตสาหกรรมเบา) EN 61000-6-2 (ภูมิคุ้มกัน, อุตสาหกรรม) EN 61000-6-3 (การปล่อยมลพิษ, อุตสาหกรรมเบา) EN 61000-6-4 (การปล่อยมลพิษ, อุตสาหกรรม) |
||
| สิ่งแวดล้อม |
ETSI EN 300 019-2-1 คลาส 1.2 ETSI EN 300 019-2-2 คลาส 2.3 ETSI EN 300 019-2-3 คลาส 3.2 |
||
|
1) หากใช้สตริงเดียว สามารถกำหนดค่าเบรกเกอร์แบตเตอรี่ตัวใดตัวหนึ่งเป็นเบรกเกอร์โหลดได้ 2) โซลูชันลิ้นชัก การเข้าถึงด้านหน้าสำหรับการเชื่อมต่อจริง แต่สายเคเบิลเข้าจากด้านหลัง |
|||

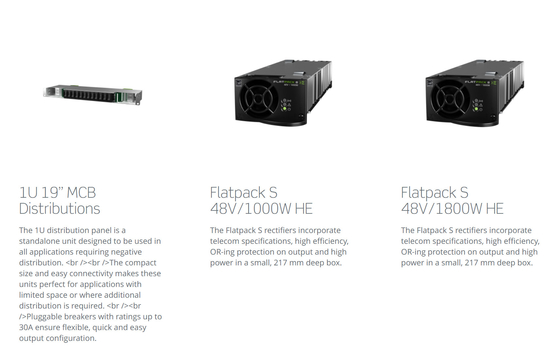

ผลิตภัณฑ์ที่เกี่ยวข้อง:
