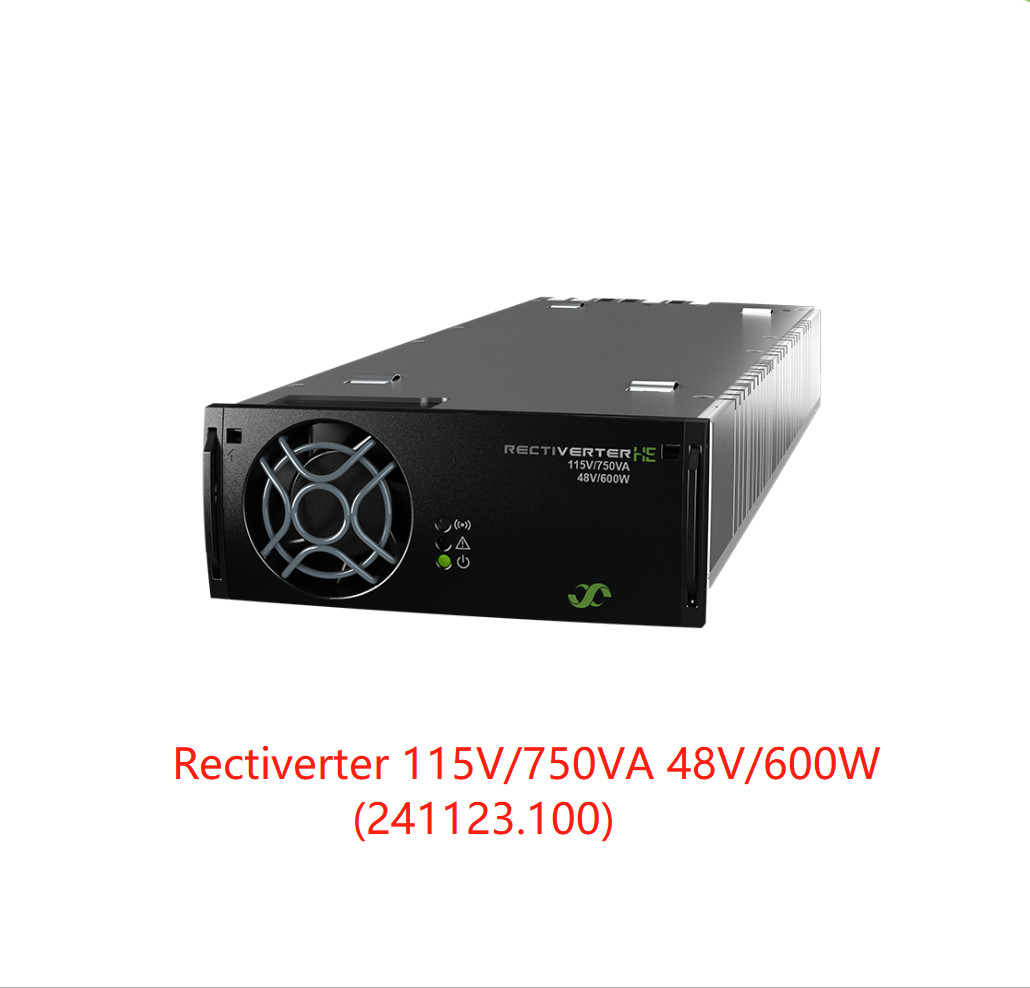

Eltek AC DC inverter Rectiverter 48V Flatpack2 230/1500 48/1200 & 115/750 48/600 (หมายเลขชิ้นส่วน:241123.100)

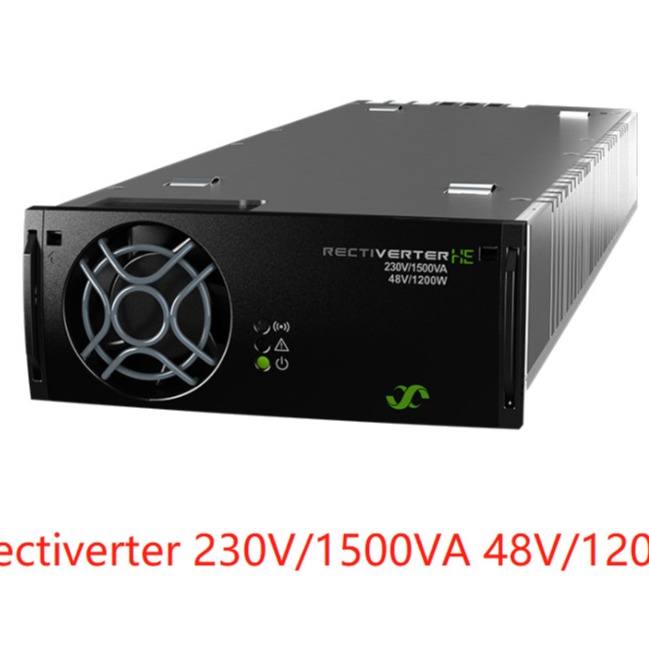

สร้างขึ้นบนเทคโนโลยี HE จากตระกูล Flatpack2 HE วงจรเรียงกระแส Rectiverter 230V/1500VA 48V/1200W ให้พลังงานสำรองสำหรับการโหลด 230 Vac และ 48 Vdc โดยมีการสูญเสียและรอยเท้าขั้นต่ำ
Rectiverter เป็นอุปกรณ์ 3 พอร์ตที่สามารถชาร์จแบตเตอรี่ 48V และจ่ายไฟให้กับโหลด AC และ DC พร้อมกันได้ระหว่างที่ไฟดับ Rectiverter จะป้อนโหลด AC โดยใช้พลังงานที่เก็บไว้ในแบตเตอรี่
พารามิเตอร์ :
|
รุ่น/ข้อมูลการสั่งซื้อ 230/1500 230/1500 230/1500 115/750 115/750 115/750 48/1200 48/150 48/0 48/600 48/75 48/0 |
| หมายเลขชิ้นส่วน 241123.100 241123.101 241123.102 241123.100L 241123.101L 241123.102L |
| ข้อมูลเอาต์พุต AC |
| แรงดันไฟฟ้า (ค่าเริ่มต้น) / (ช่วงที่ปรับได้) 230 VAC/ 200 - 240 VAC115 VAC/ 100 - 127 วีAC |
| ความถี่ (โหมดอินเวอร์เตอร์เริ่มต้น) 50 Hz (แบบปรับได้) 60 Hz (แบบปรับได้) |
| ความถี่ (โหมดอินเวอร์เตอร์ที่ตั้งค่าได้) 50Hz, 60Hz หรือซิงค์ล่าสุด 50/60Hz (ปรับได้), 94-106Hz5), 74-76Hz5) |
| กำลังสูงสุด (ต่อเนื่อง / โอเวอร์โหลด (<15s)) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| การแบ่งโหลด ±5% ของกำลังงานจากโหลด 10 ถึง 100% |
| กระแสไฟสูงสุด (ต่อเนื่อง / โอเวอร์โหลด (<15s)) 6.5 ARMS/ 8.7 ARMS |
| ปัจจุบัน (สูงสุด) ทริปด่วน (20ms) 32 A (6 x เล็กน้อย) |
| THD < 1.5% ที่โหลดความต้านทาน |
| ฟิวส์ป้องกันใน L, Hot pluggable, Varistor |
| ข้อมูลเอาต์พุต DC |
| แรงดันไฟฟ้า (ค่าเริ่มต้น) / (ช่วงที่ปรับได้) 53.5 Vกระแสตรง/ 43 - 58 Vกระแสตรง |
| กำลังไฟฟ้า (อินพุตสูงสุด @ ระบุ) 1200 W1)150 วัตต์ 0 วัตต์2)600 วัตต์1)75 วัตต์ 0 วัตต์2) |
| ปัจจุบัน (สูงสุด @Vออก≤ 48 Vกระแสตรง) 25 อา1)3.13 ก -2)12.5 A1)1.56 ก -2) |
| การแบ่งกระแส (โหลด 10 - 100%) ±5% ของกระแสสูงสุดจากโหลด 10 ถึง 100% |
| การควบคุมแรงดันไฟฟ้าสถิตย์ (โหลด 10 - 100%) ±0.5% |
| การควบคุมแรงดันไฟฟ้าแบบไดนามิก ±5.0% สำหรับการแปรผันของโหลด 10-90% หรือ 90-10% เวลาการควบคุม < 50ms |
| ระลอก < 200 mVPP, แบนด์วิดธ์ 30 MHz |
| การป้องกัน การป้องกันการลัดวงจร, การปิดเครื่องด้วยแรงดันไฟเกิน, ขั้วย้อนกลับ, ขั้วย้อนกลับ และฟิวส์ |
| ข้อมูลเข้า |
| แรงดันไฟฟ้ากระแสสลับหลัก (ช่วง / ตัดการเชื่อมต่อ LV) 185 - 275 VAC/ 170 VAC95 - 140 VAC/ 85 VAC |
| กระแสไฟ AC (สูงสุด) 11.5 ARMS9.1 ARMS 3)8.2 ARMS 3)11.3 ARMS10.1 ARMS 3)9.2 ARMS 3) |
| ความถี่ (ค่าเริ่มต้น: ช่วงซิงค์) 47-53 & 57-63 Hz 47-53 & 57-63 Hz |
| ความถี่ (ตั้งค่าได้: ช่วงการซิงค์) 47-53 Hz, 57-63 Hz หรือทั้งสองอย่าง (แบบปรับได้) |
| ตัวประกอบกำลัง / THD > 0.985 ที่โหลด 50% หรือมากกว่า / < 3.5% |
| ฟิวส์ป้องกันอินพุต AC ใน L และ N, Hot pluggable, Varistor |
| แรงดันไฟ DC เล็กน้อย / ช่วงขยาย4)45 - 58 Vกระแสตรง/ 40 - 45 Vกระแสตรง |
| กระแสไฟตรง (สูงสุด) 32 A / 45A ระหว่างโอเวอร์โหลด (15s) 16 A / 22.5A ระหว่างโอเวอร์โหลด (15s) |
| สเปคอื่นๆ |
| ประสิทธิภาพ >96% (โหมดเมน), >94% (โหมดอินเวอร์เตอร์) >92% (โหมดเมน), >91% (โหมดอินเวอร์เตอร์) |
| การแยก 3.6 kVกระแสตรง- ACพอร์ตเป็น PE, 3 kVAC- ACพอร์ตไป DCท่าเรือ/สามารถ, 710 Vกระแสตรง- กระแสตรงท่าเรือเป็น PE, 60 Vกระแสตรง- กระแสตรงท่าเรือถึง CAN |
| การเตือน: ไฟ LED สีแดง ปิดแรงดันไฟฟ้าอินพุตหลักต่ำและสูง, การปิดที่อุณหภูมิสูงและต่ำ, วงจรเรียงกระแสล้มเหลว, รีเลย์สัญญาณเตือน [NO สูงสุด 75 Vกระแสตรง/ 100 mA] แรงดันไฟฟ้าเกินที่เอาต์พุต, พัดลมขัดข้อง, สัญญาณเตือนแรงดันไฟขาออกต่ำ, บัส CAN ขัดข้อง, บัสซิงค์ (เอาต์พุต ACหรือสัญญาณเตือนเอาต์พุต DC) สูญหายและการซิงค์ล้มเหลว |
| คำเตือน: Rectiverter LED สีเหลืองในโหมดลดอัตรากำลังหรือในโหมดจำกัดกำลังหรือกระแสไฟบนพอร์ต DC หรือ AC, เปิดใช้งานขีดจำกัดกระแสไฟขาออกระยะไกล, สูญเสียการสื่อสาร CAN กับคอนโทรลเลอร์ |
| การทำงานปกติ: เอาต์พุต AC LED สีเขียวและ/หรือเอาต์พุต DC เปิดและ ok |
| MTBF (Telcordia SR-332 Iss.I method III (a)) 260 000 ชั่วโมง (@ Tambient : 25 °C) |
| อุณหภูมิในการทำงาน -40 ถึง +75°C (-40 ถึง +167°F), ความชื้น 5 - 95% RH ไม่กลั่นตัว |
| พิกัดอุณหภูมิที่สูงกว่า 55°C (131°F) 1200W ถึง 480W @ 75°C (167°F) สำหรับแต่ละ AC และ DC, เอาต์พุต (กำลังไฟทั้งหมด 2000W ถึง 800W) |
| อุณหภูมิในการจัดเก็บ -40 ถึง +85°C (-40 ถึง +185°F), ความชื้น 0 - 99% RH ไม่ควบแน่น |
| ขนาด [กว้างxสูงxลึก] / น้ำหนัก 109 x 41.5 x 327 มม. (4.25 x 1.69 x 13”) / 1.95 กก. (4.3 ปอนด์) |
| มาตรฐานการออกแบบ |
| ความปลอดภัยทางไฟฟ้า EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, C22 2 หมายเลข 107.3-14 |
|
EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011, - 6-4:2019, IEC 61000-6-5:2015 EMC EN 62040-2:2006, EN50121-4:2016+A1:2019, -5:2017+A1:2019 ETSI EN 300 386 V.2.1.1, FCC CFR 47 ตอนที่ 15 |
|
EU 2015/863 (RoHS) & 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (Class 1.2) & 2-2 (Class 2.3) สภาพแวดล้อม สภาวะการทำงานปกติตาม IEC 62040-5-3:2016 ข้อ 4.2เงื่อนไขการใช้งานอื่น ๆ ตาม IEC 62040-5-3:2016 ข้อ 4.3 จะต้องได้รับการแนะนำ |
|
1) โหลด AC มีลำดับความสำคัญขีดสุดมีอยู่กำลังขับ DC และกระแสไฟขึ้นอยู่กับ 3) หากพอร์ต DC ทำงานหนักเกินไปโดยดึงแรงดันไฟฟ้าที่ต่ำกว่า 43V กระแสไฟเข้าอาจเพิ่มขึ้นเหนือระดับนี้โหลด AC ทันทีและแรงดันไฟฟ้าอินพุต AC;เช่น สูงสุด 800W/16.6A ที่ไฟ AC เต็มและระบุ 4) ประสิทธิภาพลดลง - ไม่รองรับโหลดเกิน และสำหรับเอาต์พุต 200 - 240 VAC THD จะเพิ่มขึ้นและอินพุตสำหรับ 230VAC.กำลังขับสูงสุดลดอัตรา (ถึง 970W สำหรับ 230 VAC @ 40 VDC) 2) พอร์ต DC ยังคงต้องถือว่าเป็นพอร์ตแบบสองทิศทางแรงดันไฟฟ้าจะแสดงหากใช้ไฟหลัก 5) ใช้งานตั้งแต่เปิดตัวผลิตภัณฑ์ โปรดตรวจสอบกับฝ่ายสนับสนุนสำหรับการแก้ไข HW/FW ที่จำเป็น |
