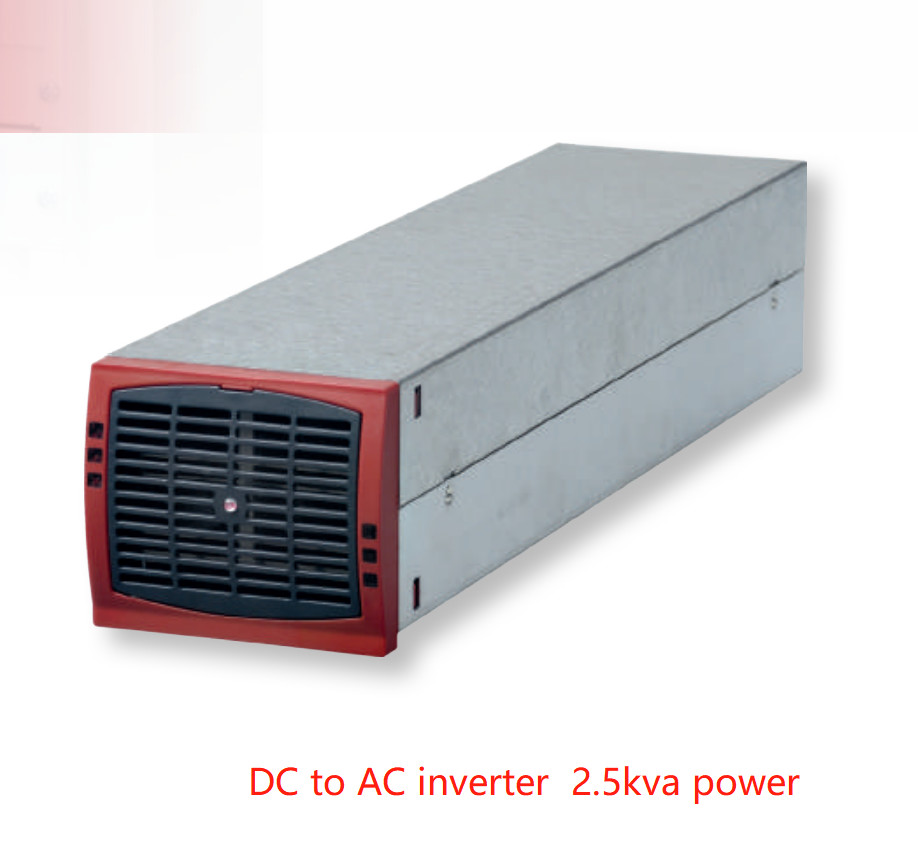

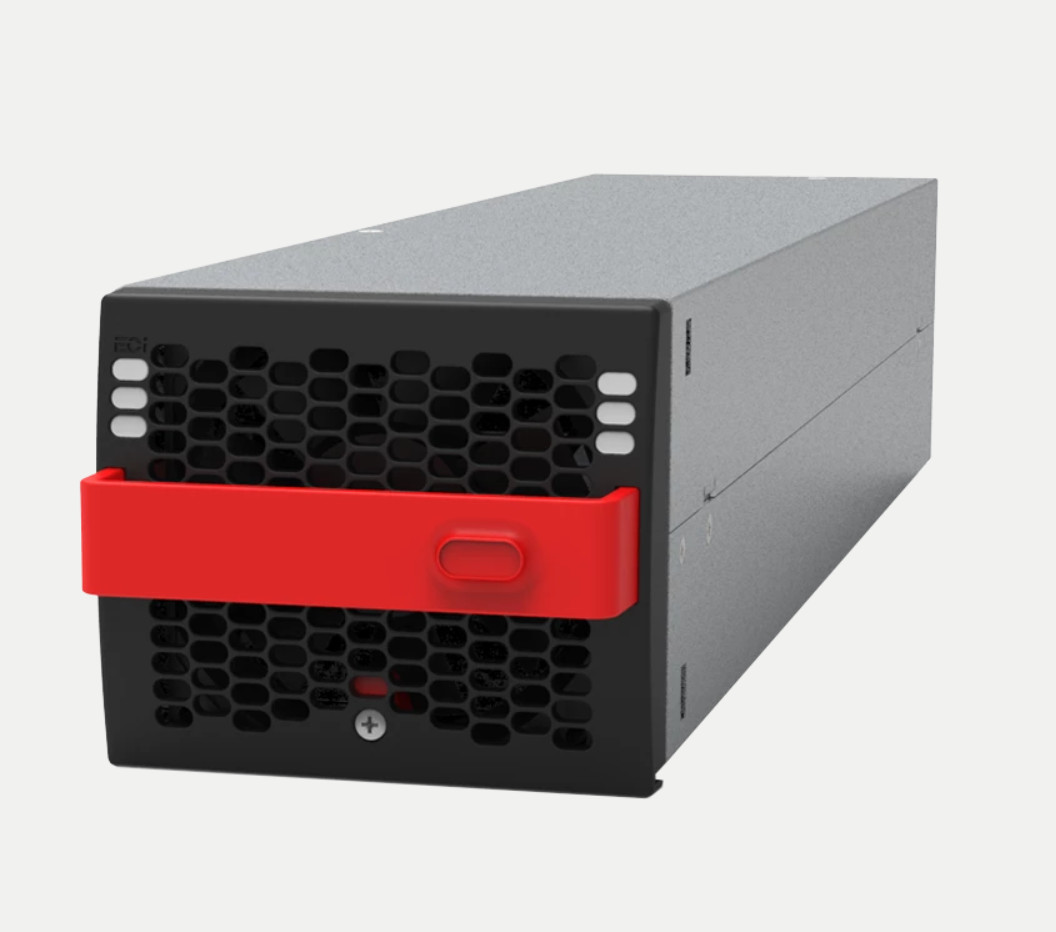

อินเวอร์เตอร์โมดูลาร์ CE+T 2.5 kVA (1.5 kVA*) อินพุต 24V / 48V / 60V / 110 V / 220 Vdc เอาต์พุต 230 Vac TSI BRAVO อินเวอร์เตอร์ DC เป็นไฟฟ้ากระแสสลับ
BRAVO เป็นอินเวอร์เตอร์แบบโมดูลาร์ขนาดกะทัดรัดและปรับขนาดได้ ซึ่งให้การจ่ายไฟกระแสสลับแบบคลื่นไซน์บริสุทธิ์ร่วมกับระบบ DC Power ให้การสำรองข้อมูล AC ที่ยอดเยี่ยม
วิธีการแก้.ใช้เทคโนโลยีอินเวอร์เตอร์ล่าสุด ให้ประสิทธิภาพการใช้พลังงานที่เหนือกว่าในขนาดที่กะทัดรัดเทคโนโลยี “Twin Sine Innovation” (TSI) กำจัดทั้งหมด
จุดล้มเหลวเพียงจุดเดียวที่มีความสามารถในการปรับขนาดได้เต็มที่สูงสุด 32 โมดูลในแบบคู่ขนานและประสิทธิภาพสูงถึง 96% ลดต้นทุนการดำเนินงาน
แอปพลิเคชั่น
แอปพลิเคชันที่สำคัญทางธุรกิจทั้งหมดและโหลด AC ทุกประเภทการออกแบบเป็นแบบโมดูลาร์และสามารถปรับขนาดได้ด้วยโมดูลอินเวอร์เตอร์แบบถอดเปลี่ยนได้ทันที ซึ่งช่วยให้มั่นใจได้ถึงเวลาเฉลี่ยในการซ่อมที่ต่ำ
(MTTR) ลดต้นทุนการบริการและตอบสนองความต้องการที่เปลี่ยนแปลงไปสำหรับการขยายตัวในอนาคต
คุณสมบัติหลัก
l แหล่งสัญญาณเข้าคู่ (AC & DC)
l พร้อมช่วงอินพุต AC กว้าง 150 Vac ถึง 265 Vac
l การออกแบบที่กะทัดรัด
l ประสิทธิภาพสูง
l เวลาโอนลดลงเหลือ 0
l สูงถึง 10kVA ใน 2 U
l สูงถึง 225kVA ใน 3 กล่องบรรจุ 75kVA แต่ละอัน
พารามิเตอร์ :
| 24 / 230 | 48 / 230 | 60 / 230 | 110 ** / 230 | 220***/ 230 | |
| ทั่วไป | |||||
| อีเอ็มซี (ภูมิคุ้มกัน) | EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 | ||||
| EMC (การปล่อย) (คลาส) | EN 55022 (A) | EN 55022 (B) | EN 55022 (A) | EN 55022 (B) | |
| ความปลอดภัย | EN62040-1 | ||||
| คูลลิ่ง / การแยกตัว | บังคับ / สองเท่า | ||||
| MTBF | 240,000 ชม. (MIL-217-F) | ||||
| ประสิทธิภาพ (ทั่วไป): เพิ่มประสิทธิภาพการแปลงพลังงาน / ออนไลน์ | > 95.5% / > 89.5% | 96% / 91% | 96.5% / 92.5% | ||
| ความเป็นฉนวน DC/AC | 4300 Vdc | ||||
| ระบบซ้ำซ้อนที่แท้จริง – เป็นไปตามข้อกำหนด |
ระดับการตัดการเชื่อมต่อ 3 ระดับบนไฟ AC ออกและ DC ในพอร์ตจ่ายไฟ 4 ระดับการตัดการเชื่อมต่อบน AC ในพอร์ต |
||||
| RoHS | ได้มาตรฐาน | ||||
| การสั่นสะเทือน | การสั่นสะเทือนในสำนักงาน GR63 0 ถึง 100 hz-0.1 g / การสั่นสะเทือนในการขนส่ง 5-100 Hz 0.5 g 100 ถึง 500 hz-1.5 g / การทดสอบการตกกระแทก | ||||
| สภาพการใช้งาน |
ออกแบบมาสำหรับการติดตั้งในสภาพแวดล้อม IP20 หรือ IP21 เมื่อติดตั้งในสภาพแวดล้อมที่มีฝุ่นหรือชื้น ต้องใช้มาตรการที่เหมาะสม (การกรองอากาศ …) |
||||
| ระดับความสูงเหนือทะเลโดยไม่มีการให้คะแนน | < 1500 ม. / การลดพิกัด > 1500 ม. – 0.8% ต่อ 100 m | ||||
| สภาพแวดล้อม / อุณหภูมิการจัดเก็บ / ความชื้นสัมพัทธ์ | -20 ถึง 50 ° C / -40 ถึง 70 ° C / 95 % ไม่ควบแน่น | ||||
| วัสดุ (ปลอก) | เหล็กเคลือบ-ALU ZINC | ||||
| ไฟฟ้ากระแสสลับ | |||||
| กำลังขับที่กำหนด (VA) / (W) | 1500 / 1200 | 2500 / 2000 | |||
| ความจุเกินเวลาสั้น | 150 % (15 วินาที) ถาวร 110 % ภายในช่วง T° | ||||
| ตัวประกอบกำลังโหลดที่ยอมรับได้ | ระดับพลังงานเต็มจาก 0 อุปนัยถึง 0 capacitive | ||||
| การจัดการอุณหภูมิภายในและการปิดสวิตช์ | ใช่ | ||||
| ข้อมูลจำเพาะของอินพุต DC | |||||
| แรงดันไฟฟ้าที่กำหนด (DC) | 24 V | 48 V | 60 V | 110 V | 220 โวลต์ |
| ช่วงแรงดันไฟฟ้า (DC) | 19 – 35 V | 40 - 60 V | 48 - 72 V | 90 - 160 โวลต์ | 170 - 300 โวลต์ |
| กระแสที่กำหนด |
56 A (ที่ 24 Vdc และ เอาต์พุต 1200 วัตต์) |
46 A (ที่ 48 Vdc และ เอาต์พุต 2000 วัตต์) |
35 A (ที่ 60 Vdc และ เอาต์พุต 2000 W |
19 A (ที่ 110 Vdc และ เอาต์พุต 2000 วัตต์) |
9.8 A (ที่ 220 Vdc และ เอาต์พุต 2000 W |
| กระแสไฟเข้าสูงสุด (เป็นเวลา 15 วินาที) / แรงดันไฟฟ้ากระเพื่อม | 84 A / < 100 mV rms |
84 A / < 2 mV โสภณ |
52 A < 100 mV rms | 29 A / < 200 mV rms |
14.9 A / < 200 mV rms |
| ขอบเขตแรงดันไฟฟ้าขาเข้า | ผู้ใช้สามารถเลือกได้ด้วยอินเทอร์เฟซ T2S | ||||
|
ข้อมูลจำเพาะของอินพุต AC อินพุต AC ใช้ได้กับโมดูล EPC เท่านั้น โมดูล REG ไม่มี ACin |
|||||
| แรงดันไฟฟ้าที่กำหนด (AC) | 220/230/240 V 1P หรือ 3P (ขั้นต่ำ 3 ชั้นวางสำหรับ 3P) | ||||
| ช่วงแรงดันไฟฟ้า (AC) | 150-265 V | ||||
|
หมดไฟ |
การลดพิกัดเชิงเส้น 150 ถึง 185 V 150 VA/120 วัตต์ต่อ 10 Vac | ||||
|
1200 VA / 960 W @ 150 วัค |
2000 VA/1600 W @ 150 Vac | ||||
| ช่วงความสอดคล้องก่อนโอนไปยัง DC | ปรับได้ | ||||
| ตัวประกอบกำลัง | > 99% | ||||
| ช่วงความถี่ (เลือกได้) / ช่วงการซิงโครไนซ์ | 50 – 60 Hz / ช่วง 47 – 53 Hz / 57 – 63 Hz | ||||
| ข้อมูลจำเพาะของเอาต์พุต AC | |||||
| แรงดันไฟฟ้าที่กำหนด (AC*) | 220/230/240 โวลต์ | ||||
| ความแม่นยำของความถี่ / ความถี่ | 50 - 60 Hz / 0.03 % | ||||
| ความเพี้ยนของฮาร์มอนิกทั้งหมด (โหลดตัวต้านทาน) | < 1.5% | ||||
| โหลดเวลาการกู้คืนผลกระทบ | 0.4 ms | ||||
| เปิดการหน่วงเวลา | 20 วินาที ถึง 40 วินาที ขึ้นอยู่กับจำนวนโมดูลที่ติดตั้ง | ||||
| กระแสไฟที่กำหนดป้องกันกระแสย้อนกลับ | 6.6 อา | 10.9 A | |||
| ปัจจัยยอดที่กำลังระบุ | 2.8 : 1 | 3 : 1 | |||
| ด้วยการจัดการและการป้องกันไฟฟ้าลัดวงจร | |||||
| ลัดวงจรล้างความจุ |
10 x In เป็นเวลา 20 msec - พร้อมใช้งานในขณะที่ Mains มีให้ที่พอร์ตอินพุต AC ด้วยการควบคุมและการจัดการขนาดมหึมา |
||||
| กระแสไฟฟ้าลัดวงจรหลังจากล้างความจุ | 2.1 ในช่วง 15 วินาที และ 1.5 หลังจาก 15 วินาที | ||||
| ในการถ่ายโอนประสิทธิภาพ | |||||
| แม็กซ์ แรงดันไฟฟ้า รบกวน / ทั้งหมด ชั่วคราว แรงดันไฟฟ้า ระยะเวลา (สูงสุด) | 0 s / 0 s | ||||
| การส่งสัญญาณและการกำกับดูแล | |||||
| แสดง | ไฟ LED สรุป | ||||
| สัญญาณเตือนภัย / การกำกับดูแล | หน้าสัมผัสแบบแห้งบนชั้นวาง / พอร์ต USB มาตรฐานและ MODBUS บน T2S ตัวเลือก : Candis Display / Candis TCP-IP | ||||
| เปิด/ปิดรีโมท | ที่ขั้วด้านหลังของชั้นวางผ่านT2S | ||||
โซลูชั่น
เราให้บริการโซลูชั่นที่สมบูรณ์ รวมถึงการสำรวจสถานที่ เสนอแผนมืออาชีพตามคำขอของลูกค้า การสนับสนุนทางเทคนิค และบริการบำรุงรักษาสำหรับบริษัทโทรคมนาคมในและนอกประเทศจีนเรามีทีมงานที่มีความสามารถและเครือข่ายพันธมิตรที่เชื่อถือได้ทั่วโลก
คำถามที่พบบ่อย :
1. คุณควบคุมคุณภาพอย่างไร?
ตอบ: ผลิตภัณฑ์ทั้งหมดก่อนการจัดส่งเป็นการจำลองสถานการณ์การใช้งาน โหลดและโหลดเต็ม และทดสอบการแชร์ปัจจุบันเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์
2. ปริมาณการสั่งซื้อขั้นต่ำของคุณคือเท่าไร?
ตอบ: ไม่มีปริมาณการสั่งซื้อขั้นต่ำและสามารถทำได้ข้อแตกต่างเพียงอย่างเดียวคือราคาและกำหนดการ
3. คุณสามารถแนะนำบริษัทของคุณได้หรือไม่?
ตอบ: ฉันรู้สึกเป็นเกียรติมากฉันจะส่งเอกสารแนะนำบริษัทให้คุณในภายหลัง เพื่อให้ข้อมูลบริษัทของเราครอบคลุมและครอบคลุมยิ่งขึ้น
4. ข้อดีของ บริษัท ของคุณคืออะไร?
ตอบ: สินค้าคงคลังที่เพียงพอ และการรับประกันอุปทานสำหรับการต่ออายุการจัดหาในภายหลัง มีความยืดหยุ่นตามความต้องการที่แตกต่างกันของลูกค้า โดยให้บริการโซลูชั่นที่แตกต่างกัน
5. ฉันสามารถส่งตัวอย่างได้หรือไม่รายงานให้ฉันพร้อมกับราคา?
ตอบ: คุณสามารถส่งตัวอย่างได้ ตัวอย่างมีความภาคภูมิใจอย่างมาก และคุณต้องรับผิดชอบค่าขนส่ง
6. บริษัทของคุณจัดการกับปัญหาด้านคุณภาพอย่างไร?
ตอบ: บริษัท ของเราทำอุตสาหกรรมนี้มาเกือบ 10 ปีแล้วมันมีชื่อเสียงอยู่แล้วเราจะวิเคราะห์อย่างละเอียดหากเป็นปัญหาด้านคุณภาพของเราจริง ๆ คุณสามารถมั่นใจได้ว่าจะทำสิ่งต่าง ๆ ตามข้อตกลงในสัญญาและจะไม่มีวันปล่อยให้คุณมีความกังวลใด ๆ ทีมบริการของเรายินดีที่จะให้บริการคุณ
7 Wหมวกโบหมดคุณภาพ ?
A:100%เดิมกับแพคเกจใหม่.เราจะทดสอบสินค้าก่อนโพสต์เพื่อให้แน่ใจว่าแต่ละรายการมีคุณภาพดี
8 ชมow หลายเดือนสำหรับการรับประกัน ?
A: รับประกันคุณภาพ 1 ปี
9วิธีจัดการกับสินค้าด้อยคุณภาพ ?
ตอบ: สามารถโพสต์สินค้าได้โดยมีค่าธรรมเนียมการโพสต์สำหรับผลิตภัณฑ์ที่มีคุณภาพไม่ดีภายในระยะเวลารับประกัน
