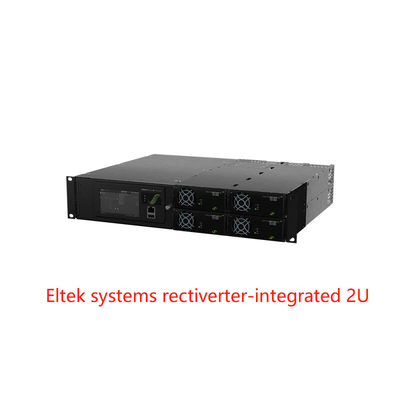

Eltek Rectiverter 2U, ระบบบูรณาการ 6kVA ระบบ 220 VDC พร้อม Smartpack2 Touch & Basic Industrial CIOR0402.XXX
ระบบอินเทอร์เนอร์ตรง 2U 19 นิ้วสามารถใช้เป็นระบบเดียวมาตรฐานที่มีผลิต AC & DC ส่วนใหญ่ในแอพลิเคชั่นอุตสาหกรรมที่ต้องการสํารอง 230 / 115Vac และ 220Vdc
พลังผลิตทั้งหมดสําหรับทั้ง AC และ DC ถูกปรับขึ้นเป็น 8KW รวม, อัตราขั้นต่ําผลิต AC และ DC สามารถกําหนดได้ตามภาระที่เชื่อมต่อโดยที่ขีดจํากัดสําหรับภาระแลกเปลี่ยนอากาศตั้งให้สูงสุด 6kVA และสําหรับภาระ DC ให้สูงสุด 4KW และ 8KW.
แอดตัวเลือกเพิ่มเติม, การวัดและการจดหมายสามารถขยายออกไปอย่างกว้างขวางด้วย flexmonitor CAN node.
TELECOM-MOBILE/WIRELESS
· LTE/4G/WiMAX
· ระบบแอนเทนน์กระจาย
· การใช้บริการเบนด์กว้าง
· สถานีฐานวิทยุ/สถานที่เซลล์
เครื่องใช้ไฟฟ้า
· เครื่องสลับความดันต่ําและสูง
· สถานีแปลงและสับ
· การควบคุมและการป้องกัน
· ระบบ SCADA
รถไฟฟ้าและพื้นฐานรถไฟฟ้า
· การควบคุมและการป้องกัน
· การส่งสัญญาณ
คุณลักษณะสําคัญ:
l การออกแบบที่คอมแพคต์และการติดตั้งที่ง่าย
l การเข้าและการออกระยะเดียว 230 หรือ 115VAC
l 48Vdc ทางเข้าและทางออก
l สูงสุด 4 โมดูลปรับแปลง
l 8KW ผลิต AC + DC ทั้งหมด
l ปริมาณการออกอัตราแลกเปลี่ยน 6kVA มากที่สุด
l การออกไฟฟ้าแบบ DC ขนาดสูงสุด 4KW/ 8KW
l ตัวเลือกการกระจาย AC 1 หรือ 2 ต้น
ช่องทางการกระจายไฟ DC 1 ต้น
l สร้างในเทคโนโลยีการโอน
ข้อมูลทางเทคนิค:
| รูปแบบ | 8 kW, 230 VAC | 4 กิโลวัตต์ 115 วอลต์AC |
| ครอบครัวสินค้า | CIOR0402.1xxx | CIOR0402.1xxx |
| ข้อมูลผลิต AC | ||
| ความดัน (แบบตั้งค่า) / (ระยะที่ปรับ)1) | 230 VAC / 200-240 VAC | 115 VAC / 100-127 VAC |
| ความถี่ (รูปแบบอินเวอร์เตอร์) | 50 Hz (ปรับปรุง) | 60 Hz (ปรับปรุง) |
| ความถี่ (รูปแบบอินเวอร์เตอร์) | 50 Hz, 60 Hz หรือครั้งล่าสุดที่สynchronized 50 / 60 Hz (การปรับปรุง) | |
| พลังงานสูงสุด (ต่อเนื่อง / อัตราการอ้วน < 15s) | 4800 W (6000 VA) / 8000 VA | 2400 W (3000 VA) / 4000 VA |
| ปัจจุบันสูงสุด (ต่อเนื่อง / อัตราการอ้วน < 15s) | 26 ARMS / 34,8 ARMS | |
| ปัจจุบัน (สูงสุด) การเดินทางรวดเร็ว (20ms) | 128 A (6 x นามinali) | |
|
รอ (ความแรงดันลด) (ก่อนเปลี่ยนไปยัง แบตเตอรี่) |
5 ms | 5 ms |
| THD | < 1,5% ในแรงกดกัน | |
| การคุ้มครอง | ฟิวส์ใน L, โป้ร้อน, Varistor | |
| ข้อมูลผลิต DC | ||
| ความดัน (แบบตั้งค่า) / (ระยะที่ปรับ) | 245 VDC / 194-290 VDC | |
| พลังงาน (ปริมาณการเข้าสูงสุด @นามinali) | 4800 W2) | 2400 W2) |
| กระแสไฟฟ้า (สูงสุด @VOUT ≤ 108 VDC) | 22,2 A2) | 11,1 A2) |
| การแบ่งปันปัจจุบัน (10 - 100% ความจุ) | ± 5 % ของกระแสไฟฟ้าสูงสุดจาก 10 ถึง 100% ของภาระ | |
| การคุ้มครอง | ป้องกันคลื่นตัดสั้น ปิดไฟฟ้าเกินความกระชับ ความขั้วขั้วกลับและไฟ | |
| DATA INPUT | ||
| AC Main Input Voltage (ระยะ / LV ติดต่อไม่ต่อ) | 185-275 VAC / 170 VAC | 95-140 VAC / 85 VAC |
| กระแส AC (สูงสุด - ขึ้นอยู่กับประเภทโมดูล) | 32,8-46 ARMS 3) | 36,8-45,2 ARMS 3) |
| ความถี่ (แบบตั้งค่า: ระยะสync) | 47-53 และ 57-63 Hz | 57-63 และ 47-53 Hz |
| ความถี่ (สามารถตั้งค่าได้: ระยะสync) | 47-53 Hz, 57-63 Hz หรือทั้งสอง (ปรับปรุง) | |
| พลังงานปัจจัย / THD | > 0,99 กับความจูง 50% หรือมากกว่า / < 3,5 % | |
| ความดันต่อเนื่องระยะยาว / ระยะยาว4) | 204-290 VDC / 180-204 VDC | |
| กระแสไฟตรง (สูงสุด) | 26,7 A / 36 A ระหว่างการอุดหนุน (15 s) | 12,8 A / 18 A ระหว่างการอุดหนุน (15 s) |
| ลักษณะการเข้า |
ฟิวส์ใน L และ N, โป้ร้อน, Varistor อินเตอร์เน็ตอัตราแลกเปลี่ยน 4 มม.2สําหรับ L, N & PE (4x เฟสเดียว) |
|
| การเลือก | ||

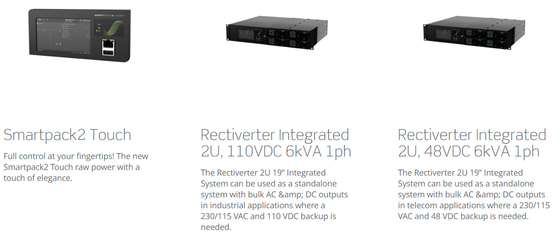

| การควบคุมและติดตาม (หน่วยหลัก) | Smartpack2 ทัช | |
| การควบคุมและติดตาม (หน่วยพื้นฐาน) | Smartpack2 พื้นฐานอุตสาหกรรม | |
| เครื่องควบคุม CAN node | Fleximonitor (พร้อมกล่องรีเล่) | |
| การกระจาย AC | อัตราการออก AC ปลายสกรูแต่ละตัว 10 mm2สําหรับ L, N & PE (1x เฟสเดียว) | |
| การกระจาย DC | การเชื่อมต่อ DC bulk บน 2x M6 bolt | |
| รายละเอียดอื่น ๆ | ||
| ประสิทธิภาพ | > 96 % (โหมดหลัก) > 95 % (โหมดอินเวอร์เตอร์) | > 93 % (รูปแบบหลัก) > 92 % (รูปแบบอินเวอร์เตอร์) |
| อุณหภูมิการทํางาน | -40 ถึง +55 °C (-40 ถึง +131 °F), ความชื้น 5-95 % RH ไม่หมัก | |
| อุณหภูมิการเก็บรักษา | -40 ถึง +85 °C (-40 ถึง +185 °F), ความชื้น 0-99 % RH ไม่หมัก | |
| ขนาด [W x D x H] | 482 x 440 x 89 มิลลิเมตร (2U) (19 x 17,3 x 3,5 นิ้ว) | |
| น้ําหนัก | 9,9 kg (21,8 lbs) | |
| มาตรฐานการออกแบบ | ||
| ความปลอดภัยทางไฟฟ้า | EN 60950-1, EN 62040-1 ความปลอดภัยของ UPS | |
|
EMC |
ETSI EN 300 386 V21.1, FCC CFR 47 ส่วน 15 EN 62040-2 EN 61000-6-1/-2/-3/-4/5 |
|
|
สิ่งแวดล้อม |
ETSI EN 300 019: 2-1 (ประเภท 1.2), 2-2 (ประเภท 2.3) และ 2-3 (ประเภท 3.2) สภาพการทํางานปกติตาม IEC 62040-3:2011 ข้อ 42สภาพการทํางานอื่น ๆ ตาม IEC 62040-3:2011 ข้อ 43, ต้องให้คําแนะนํา สอดคล้องกับ RoHS 3 (2015/863/EU) และ WEEE (2008/98/EC) |
|
|
1) ระยะความดันออกที่ตั้งค่าในโรงงานและมีการกะแนนแยกแยกในชัสซี่ด้านบน 3) หากพอร์ต DC มีอัตราการอ้วนมากเกินที่ดึงความกระหน่ําต่ํากว่า 194 V กระแสไฟเข้าอาจเพิ่มขึ้นเหนือระดับนี้ |
2) อัตราการอัตราต่อเนื่องมีความสําคัญสูงสุดมีพลังงานออกและกระแสไฟฟ้าแบบ DC ขึ้นอยู่กับภาระ AC ทันทีและความดันไฟเข้า AC นั่นคือสูงสุด 3200 W / 29,6 A ในกําลัง AC เต็มและค่าเข้านามิติสําหรับ 230 VAC 4) การทํางานลดลง - ไม่มีการสนับสนุนการอ้วนและสําหรับ 200-240 VAC การออก THD จะเพิ่มขึ้นและอัตราการเสียกําลังการออกสูงสุด (970 W สําหรับ 230 VAC @ 180 VDC) |
|
