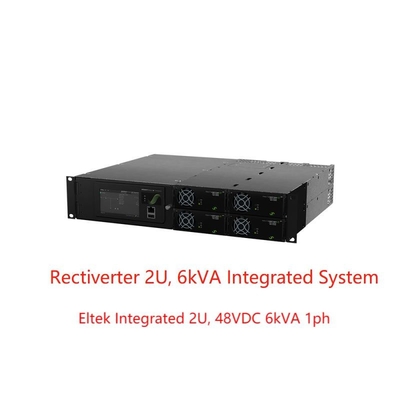

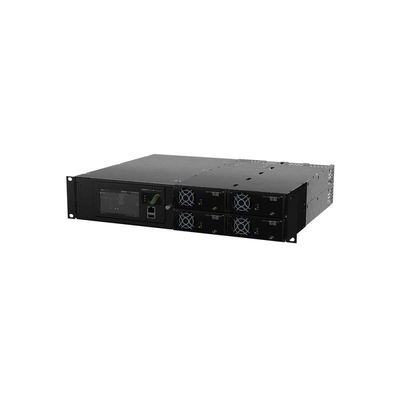

Eltek Rectiverter รวมระบบ 2U, 48VDC 6kVA 1ph พร้อม Smartpack 2 Touch และพื้นฐาน (หมายเลขชิ้นส่วน CIOR0402)
การใช้งาน :
ระบบรวมวงจรเรียงกระแส 2U ขนาด 19 นิ้วสามารถใช้เป็นระบบแบบสแตนด์อโลนที่มีเอาต์พุต AC &DC จำนวนมากในการใช้งานเชิงอุตสาหกรรมที่ต้องการสำรองไฟ 230 /115Vac และ 110Vdc
กำลังขับทั้งหมดสำหรับทั้ง AC และ DC นั้นจำกัดไว้ที่ 8KW ทั้งหมด ขีดจำกัดเอาต์พุต AC และ DC สามารถตั้งค่าตามโหลดที่เชื่อมต่อ โดยที่ข้อจำกัดสำหรับโหลด AC ตั้งไว้ที่สูงสุด 6kVA และสำหรับโหลด DC สูงสุด 4KW ,8KW .
ในฐานะที่เป็นตัวเลือกเพิ่มเติม การวัดและการส่งสัญญาณสามารถขยายได้อย่างกว้างขวางด้วยโหนด I/Q monitor หรือ Flexi monitor CAN
โทรคมนาคม-มือถือ/ไร้สาย
· LTE/4G/WiMAX
· ระบบเสาอากาศแบบกระจาย
· บรอดแบนด์
· สถานีฐานวิทยุ/ไซต์เซลล์
พลังงานไฟฟ้า
· สวิตช์เกียร์แรงดันต่ำและสูง
· สถานี Transformer & SUB
· การควบคุมและการป้องกัน
· ระบบ SCADA
โครงสร้างพื้นฐานของรถไฟและรถไฟใต้ดิน
· การควบคุมและการป้องกัน
· การส่งสัญญาณ
คุณสมบัติที่สำคัญ :
l การออกแบบที่กะทัดรัดและติดตั้งง่าย
l เฟสเดียว 230 หรือ 115VAC อินพุตและเอาต์พุต
l อินพุตและเอาต์พุต 48Vdc
l มากถึง 4 โมดูล rectiverter
l เอาต์พุต AC + DC ทั้งหมด 8KW
l เอาต์พุต AC สูงสุด 6kVA
l เอาต์พุต DC สูงสุด 4KW / 8KW
l ตัวเลือกการกระจาย AC 1 หรือ 2 ขั้ว
l 1 ตัวเลือกการกระจายขั้ว DC
l สร้างขึ้นในเทคโนโลยีการถ่ายโอน
ข้อมูลทางเทคนิค:
| โมเดล | 8 กิโลวัตต์ 230 โวลต์เครื่องปรับอากาศ | 4 กิโลวัตต์ 115 โวลต์เครื่องปรับอากาศ |
| ครอบครัวผลิตภัณฑ์ | CIOR0402.1xxx | CIOR0402.1xxx |
| ข้อมูลเอาต์พุต AC | ||
| แรงดันไฟฟ้า (ค่าเริ่มต้น) / (ช่วงที่ปรับได้)1) | 230 โวลต์ / 200-240 โวลต์ | 115 โวลต์ / 100-127 โวลต์ |
| ความถี่ (โหมดอินเวอร์เตอร์ – ค่าเริ่มต้น) | 50 Hz (ปรับได้) | 60 Hz (ปรับได้) |
| ความถี่ (โหมดอินเวอร์เตอร์ - ตั้งค่าได้) | 50 Hz, 60 Hz หรือซิงค์ครั้งล่าสุด 50 / 60 Hz (แบบปรับได้) | |
| กำลังไฟสูงสุด (ต่อเนื่อง / โอเวอร์โหลด <15 วินาที) | 4800 วัตต์ (6000 VA) / 8000 VA | 2400 วัตต์ (3000 VA) / 4000 VA |
| สูงสุดในปัจจุบัน (ต่อเนื่อง / โอเวอร์โหลด <15 วินาที) | 26 แขน / 34,8 แขน | |
| ทริปด่วนปัจจุบัน (สูงสุด) (20ms) | 128 A (6 x ขนาดปกติ) | |
| ถือขึ้น (แรงดันไฟตก) (ก่อนเปลี่ยนเป็นแบตเตอรี่) | 5 มิลลิวินาที | 5 มิลลิวินาที |
| ทีเอชดี | < 1,5 % ที่โหลดตัวต้านทาน | |
| การป้องกัน | ฟิวส์ใน L, Hot pluggable, Varistor | |
| ข้อมูลเอาต์พุต DC | ||
| แรงดันไฟฟ้า (ค่าเริ่มต้น) / (ช่วงที่ปรับได้) | 53,5 VDC / 43-58 โวลต์ | |
| กำลังไฟ (อินพุตสูงสุด @nominal) | 4800 วัตต์2) | 2400 ว2) |
| กระแส (สูงสุด @VOUT ≤ 48 VDC) | 100 ก2) | 50 อ2) |
| การแชร์ปัจจุบัน (โหลด 10 - 100%) | ±5 % ของกระแสสูงสุดตั้งแต่โหลด 10 ถึง 100 % | |
| การป้องกัน | ป้องกันการลัดวงจร, การปิดเครื่องด้วยแรงดันไฟฟ้าเกิน, การกลับขั้วและฟิวส์ | |
| ป้อนข้อมูล | ||
| แรงดันไฟฟ้าขาเข้า AC (ช่วง / การตัดการเชื่อมต่อ LV) | 185-275 โวลต์ / 170 โวลต์ | 95-140 โวลต์ / 85 โวลต์ |
| กระแสไฟ AC (สูงสุด - ขึ้นอยู่กับประเภทของโมดูล) | 32,8-46 อาวุธ 3) | 36,8-45,2 อาวุธ 3) |
| ความถี่ (ค่าเริ่มต้น: ช่วงการซิงค์) | 47-53 & 57-63 เฮิร์ตซ์ | 57-63 & 47-53 เฮิร์ตซ์ |
| ความถี่ (ตั้งค่าได้: ช่วงซิงค์) | 47-53 Hz, 57-63 Hz หรือทั้งสองอย่าง (แบบปรับได้) | |
| เพาเวอร์แฟกเตอร์/THD | > 0,99 ที่โหลด 70% หรือมากกว่า / < 3,5 % | |
| แรงดันไฟฟ้ากระแสตรงที่กำหนด / ช่วงขยาย4) | 45-58 โวลต์/40-45 โวลต์ | |
| กระแสไฟตรง (สูงสุด) | 128 A / 180 A ระหว่างโอเวอร์โหลด (15 วินาที) | 64 A / 90 A ระหว่างโอเวอร์โหลด (15 วินาที) |
| คุณสมบัติการป้อนข้อมูล |
ฟิวส์ใน L และ N, Hot pluggable, Varistor อินพุต AC ขั้วต่อสกรูแต่ละตัว 4 มม2สำหรับ L, N & PE (4x เฟสเดียว) |
|
| ตัวเลือก | ||
| การควบคุมและตรวจสอบ (หน่วยหลัก) | Smartpack2 สัมผัส | |
| การควบคุมและตรวจสอบ (หน่วยพื้นฐาน) | Smartpack2 พื้นฐาน | |
| โหนดคอนโทรลเลอร์ CAN | มอนิเตอร์ I/O T2 | |
| การกระจายกระแสสลับ | ขั้วต่อสกรูแยกเอาต์พุต AC 10 มม2สำหรับ L, N & PE (1x เฟสเดียว) | |
| การกระจายกระแสตรง | การเชื่อมต่อ DC จำนวนมากบนสลักเกลียว 2x M6 | |
| ข้อมูลจำเพาะอื่น ๆ | ||
| ประสิทธิภาพ | > 96 % (โหมดไฟหลัก), > 94 % (โหมดอินเวอร์เตอร์) | > 92 % (โหมดไฟหลัก), > 91 % (โหมดอินเวอร์เตอร์) |
| อุณหภูมิในการทำงาน | -40 ถึง +55 °C (-40 ถึง +131 °F) ความชื้น 5-95 % RH ไม่ควบแน่น | |
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85 °C (-40 ถึง +185 °F) ความชื้น 0-99 % RH ไม่ควบแน่น | |
| ขนาด [กว้าง x ลึก x สูง] | 482 x 400 x 89 มม. (2U) (19 x 15,7 x 3,5 นิ้ว) | |
| น้ำหนัก | 9.4 กก. (20.7 ปอนด์) | |
| มาตรฐานการออกแบบ | ||
| ความปลอดภัยด้านไฟฟ้า | EN 60950-1, EN 62040-1 ความปลอดภัยของ UPS | |
|
อีเอ็มซี |
ETSI EN 300 386 V2.1.1, FCC CFR 47 ตอนที่ 15 มธ 62040-2 มอก. 61000-6-1/-2/-3/-4/-5 |
|
|
สิ่งแวดล้อม |
ETSI EN 300 019: 2-1 (ชั้น 1.2), 2-2 (ชั้น 2.3) & 2-3 (ชั้น 3.2) สภาพการทำงานปกติตาม IEC 62040-3:2011 ข้อ 4.2ต้องแจ้งเงื่อนไขการทำงานอื่นๆ ตาม IEC 62040-3:2011 ข้อ 4.3 เป็นไปตาม RoHS 3 (2015/863/EU) และ WEEE (2008/98/EC) |
|
|
1) ช่วงแรงดันเอาท์พุตกำหนดค่าในโรงงานและมีการป้อนเฉพาะในแชสซีด้านบน 3) หากพอร์ต DC โอเวอร์โหลดโดยดึงแรงดันให้ต่ำกว่า 43 V กระแสอินพุตอาจเพิ่มขึ้นสูงกว่าระดับนี้ |
2) โหลด AC มีความสำคัญขีดสุดมีอยู่กำลังไฟฟ้ากระแสตรงและกระแสไฟฟ้าขึ้นอยู่กับโหลดไฟฟ้ากระแสสลับทันทีและแรงดันไฟฟ้าขาเข้าไฟฟ้ากระแสสลับ เช่น สูงสุด 3200 W / 66,4 A ที่กำลังไฟ AC เต็มและอินพุตปกติสำหรับ 230 VAC 4) ประสิทธิภาพที่ลดลง - ไม่รองรับโหลดเกิน และสำหรับเอาต์พุต 200-240 VAC THD จะเพิ่มขึ้นและอัตรากำลังเอาต์พุตสูงสุด (ถึง 970 W สำหรับ 230 VAC @ 40 VDC) |
|

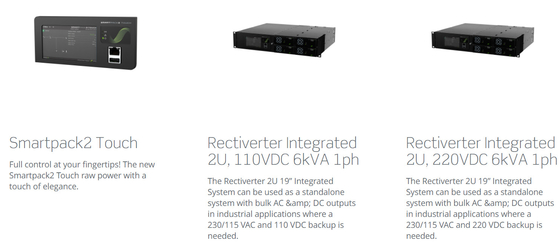

สินค้าที่เกี่ยวข้อง:
