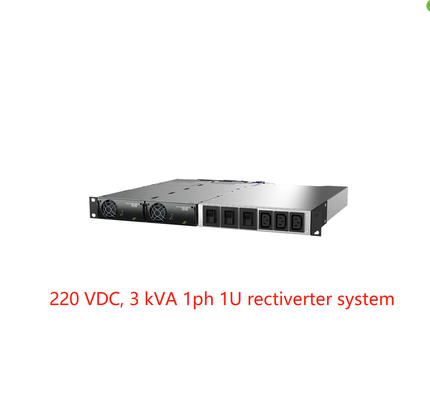

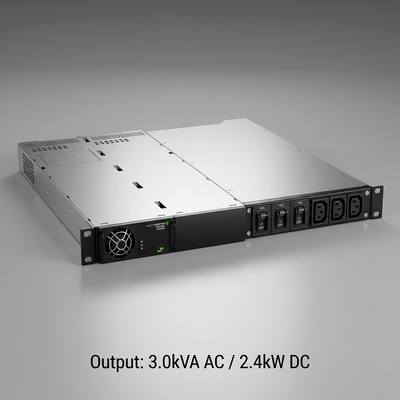

Eltek Rectiverter Integrated Standalone System 3kVA 1phase 220 VDC (หมายเลขชิ้นส่วน:CTOR0201.003 CTOR0201.006 )
การใช้งาน :
สามารถใช้ระบบสแตนด์อโลนแบบบูรณาการของ rectiverter ในแอปพลิเคชันที่
1 จำเป็นต้องมีการสำรองข้อมูล 230/115Vac ควบคู่ไปกับการสำรองข้อมูล 220Vdc
ระบบสามารถรวมเข้ากับระบบ Eltek DC และเชื่อมต่อกับคอนโทรลเลอร์เดียวกันกับระบบ 220Vdc
นอกจากนี้ยังสามารถใช้เป็นระบบสแตนด์อโลนที่เชื่อมต่อกับแหล่งจ่ายไฟ 220Vdc ที่มีอยู่
กำลังขับทั้งหมดสำหรับเอาต์พุต AC และ DC ถูกจำกัดสูงสุดที่ 4kw ขีดจำกัดเอาต์พุต AC และ DC สามารถตั้งค่าตามโหลดที่แนบมา โดยที่ขีดจำกัดสำหรับโหลด AC ถูกตั้งค่าสูงสุด 3Kva
โทรคมนาคม-มือถือ/ไร้สาย
l LTE/4G/WiMAX
l ระบบเสาอากาศแบบกระจาย
ล. บรอดแบนด์
l สถานีฐานวิทยุ/ไซต์เซลล์
ล ·
l โครงสร้างพื้นฐานของรถไฟและรถไฟใต้ดิน
l การควบคุมและการป้องกัน
l การส่งสัญญาณ
l GSM-R
l ระบบความปลอดภัย
ล ·
l พลังงานไฟฟ้า
l การควบคุมและการป้องกัน
l ระบบ SCADA
คุณสมบัติที่สำคัญ :
การออกแบบที่กะทัดรัดและการติดตั้งที่เรียบง่าย
เฟสเดียว 230 หรือ 115VAC อินพุตและเอาต์พุต
l อินพุตและเอาต์พุต 48Vdc
l มากถึง 4 โมดูล rectiverter
l เอาต์พุต AC + DC ทั้งหมด 8KW
l เอาต์พุต AC สูงสุด 6kVA
l เอาต์พุต DC สูงสุด 4KW / 8KW
l ตัวเลือกการกระจาย AC 1 หรือ 2 ขั้ว
l 1 ตัวเลือกการกระจายขั้ว DC
l สร้างขึ้นในเทคโนโลยีการถ่ายโอน
ข้อมูลทางเทคนิค:
| รุ่น/ข้อมูลการสั่งซื้อ | 4 กิโลวัตต์ 230 โวลต์ | 2 กิโลวัตต์ 115 โวลต์ | |
| ส่วนจำนวน | CTOR0201.003 | CTOR0201.006 | |
| ข้อมูลเอาต์พุต AC | |||
| แรงดันไฟฟ้า (ค่าเริ่มต้น) / (ช่วงที่ปรับได้)1) | 230 โวลต์ / 200 - 240 โวลต์ | 115 โวลต์ / 100 - 127 โวลต์ | |
| ความถี่ (โหมดอินเวอร์เตอร์เริ่มต้น) | 50 Hz (ปรับได้) | 60 Hz (ปรับได้) | |
| ความถี่ (โหมดอินเวอร์เตอร์ที่ตั้งค่าได้) | 50Hz, 60Hz หรือซิงค์ครั้งล่าสุด 50/60Hz (แบบปรับได้) | ||
| กำลังไฟสูงสุด (ต่อเนื่อง / โอเวอร์โหลด (<15 วินาที) ) | 2400 วัตต์ (3000 VA) / 4000 VA | 1200 วัตต์ (1500VA) / 2000VA | |
| กระแสไฟสูงสุด (ต่อเนื่อง / โอเวอร์โหลด (<15 วินาที) ) | 13ARMS/17,4ARMS | ||
| ปัจจุบัน (สูงสุด) ทริปด่วน (20ms) | 64 A (6 x เล็กน้อย) | ||
| ถือขึ้น (แรงดันไฟตก) (ก่อนเปลี่ยนเป็นแบตเตอรี่) | 5 มิลลิวินาที | ||
| ทีเอชดี | < 1.5 % ที่โหลดตัวต้านทาน | ||
| คุณสมบัติเอาต์พุต | ฟิวส์ใน L และ N, Hot pluggable | ||
| ข้อมูลเอาต์พุต DC | |||
| แรงดันไฟฟ้า (ค่าเริ่มต้น) / (ช่วงที่ปรับได้) | 245 โวลต์ / 194 - 290 โวลต์ | ||
| กำลังไฟ (อินพุตสูงสุด @nominal) | 2400 ว 2) | 1200 วัตต์ 2) | |
| กระแสไฟ (สูงสุด @nominal เอาต์พุต VDC) | 11,1ก2) | 5,5 ก 2) | |
| เวลาพัก กำลังขับสูงสุด | >10ms;VOUT > 95 โวลต์ | ||
| คุณสมบัติเอาต์พุต | ป้องกันการลัดวงจร, การปิดเครื่องด้วยแรงดันไฟฟ้าเกิน, การเชื่อมต่อเอาต์พุต DC จำนวนมากกับสลักเกลียว M6 | ||
| ป้อนข้อมูล | |||
| แรงดันไฟเมนไฟฟ้ากระแสสลับ (เฟสเดียว) | 185 - 275 โวลต์ | 95 - 140 โวลต์ | |
| กระแสไฟ AC (ที่แรงดันเอาต์พุตที่กำหนด) (ขึ้นอยู่กับประเภทของโมดูล) | 14-24 อาวุธ 4) | ||
| ความถี่ (ค่าเริ่มต้น: ช่วงการซิงค์) | 47-53 & 57-63 เฮิร์ตซ์ | 57-63 & 47-53 เฮิร์ตซ์ | |
| ความถี่ (ตั้งค่าได้: ช่วงซิงค์) | 47-53 Hz, 57-63 Hz หรือทั้งสองอย่าง (แบบปรับได้) | ||
| เพาเวอร์แฟกเตอร์/THD | > 0.99 ที่โหลด 50% ขึ้นไป / < 3.5% | ||
| แรงดันไฟฟ้า DC เล็กน้อย / ช่วงขยาย (ไม่มีโอเวอร์โหลด)3) | 204 - 290 โวลต์/180 - 204 โวลต์ | ||
| กระแสไฟตรง (สูงสุด) | 13,3 A / 18 A ระหว่างโอเวอร์โหลด (15 วินาที) | 6,4 A / 9 A ระหว่างโอเวอร์โหลด (15 วินาที) | |
|
คุณสมบัติการป้อนข้อมูล |
ฟิวส์ใน L และ N, Hot pluggable, Varistor, Hot pluggable ขั้วต่อสกรูแต่ละตัวอินพุต AC 6 มม.2 สำหรับการเชื่อมต่ออินพุต L, N & PE Bulk DC กับสลักเกลียว M6 |
||
| ข้อมูลจำเพาะอื่น ๆ | |||

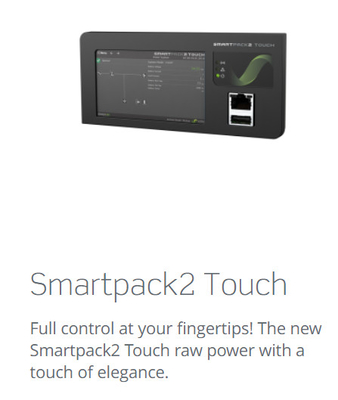

| รองรับการเชื่อมต่อกับคอนโทรลเลอร์ต่อไปนี้ (RJ45) | ตัวควบคุม Smartpack2, Smartpack S และ Compack | ||

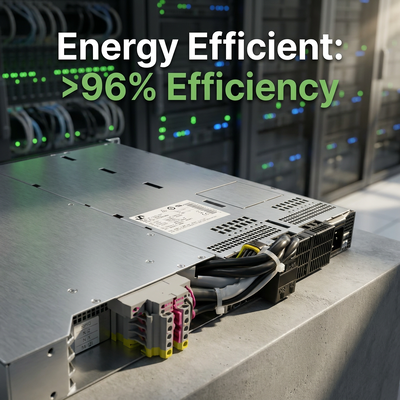

| ประสิทธิภาพ | >96% (โหมดไฟหลัก (AC/AC และ AC/DC)), >94% (โหมดอินเวอร์เตอร์ (DC/AC)) | ||
| การกระจาย AC 2 ขั้ว (การเชื่อมต่อซ็อกเก็ต IEC 320-C13) | 3 ชิ้น, 10A, คุณลักษณะ OP (ตัวเลือก 4-8 เบรกเกอร์ที่มีคุณสมบัติ CS พร้อมใช้งาน) | ||
| ชั้นการป้องกัน | ไอพี 20 | ||
| อุณหภูมิในการทำงาน | -40 ถึง +55°C (+40 ถึง +131°F) ความชื้น 5 - 95% RH ไม่ควบแน่น | ||
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85°C (-40 ถึง +185°F) ความชื้น 0 - 99% RH ไม่ควบแน่น | ||
| ขนาด[กxยxส] / น้ำหนัก | 482 x 395 x 44 มม. (1U) (19 x 17 x 1.8 นิ้ว) / 6 กก. (13 ปอนด์) | ||
| มาตรฐานการออกแบบ | |||
| ความปลอดภัยด้านไฟฟ้า | EN 60950-1, EN 62040-1 | ||
| อีเอ็มซี |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 ส่วนที่ 15 EN 61000-6-1/-2/-4/-5 EN62040-2 (การปล่อย Cat C1, ภูมิคุ้มกัน cat C2/C3) |
||
|
สิ่งแวดล้อม |
ETSI EN 300 019: 2-1 (ชั้น 1.2) & 2-2 (ชั้น 2.3) สภาพการทำงานปกติตาม IEC/EN 62040-3:2011 ข้อ 4.2 เงื่อนไขการทำงานอื่นๆ ตาม IEC 62040-3:2011 ข้อ 4.3 ต้องแจ้งให้ทราบ 2011/65/EU (RoHS) & 2012/19/EU (WEEE) |
||
|
1) ช่วงแรงดันเอาท์พุตกำหนดค่าในโรงงานและมีการป้อนเฉพาะในแชสซีด้านบน 3) ประสิทธิภาพลดลง - ไม่เพิ่มพลังงานและเพิ่มแรงดันไฟฟ้า THD บนเอาต์พุต AC |
2) โหลด AC มีความสำคัญขีดสุดมีอยู่กำลังไฟฟ้ากระแสตรงและกระแสไฟฟ้าขึ้นอยู่กับไฟฟ้ากระแสสลับทันที โหลดและแรงดันไฟฟ้าขาเข้า AC;เช่น สูงสุด 1600W ที่กำลังไฟ AC เต็มและอินพุตปกติสำหรับ 230VAC 4) หากแรงดันไฟฟ้ากระแสตรงถูกดึงต่ำกว่า 194 V กระแสอินพุตอาจเพิ่มขึ้นสูงกว่าระดับนี้ |
||

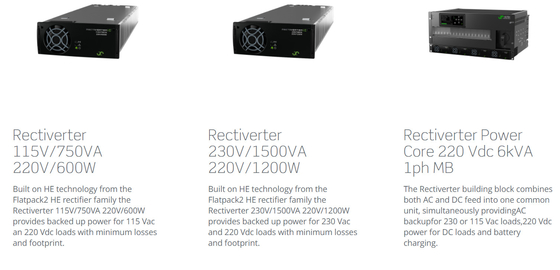

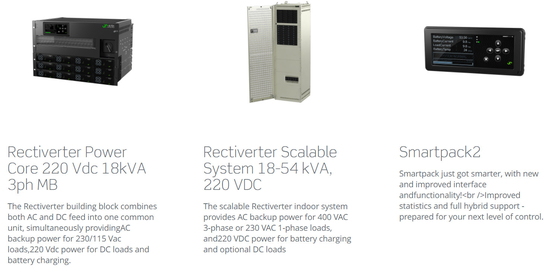

สินค้าที่เกี่ยวข้อง:
