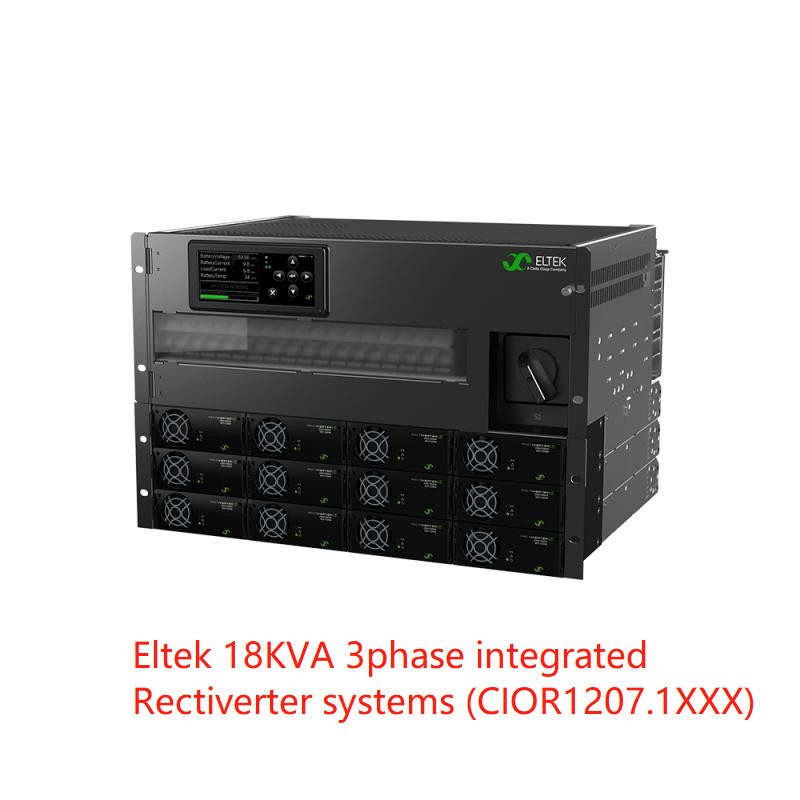

พลังงานแกน Eltek Rectiverter 110 VDC 18 kVA 1ph หรือ 3ph สูงสุด 18Kva AC & 14.4kw 110Vdc ผลิต (เบอร์ส่วน CIOR1207.1xxx)
การใช้งาน:
ระบบบูรณาการปรับเปลี่ยน 2U 19 นิ้วสามารถใช้เป็นระบบอิสระที่มีผลิต AC & DC จํานวนมากในอุตสาหกรรมที่ต้องการสํารอง 230 / 115Vac และ 110Vdc
พลังผลิตทั้งหมดสําหรับทั้ง AC และ DC จํากัดทั้งหมด 8KW, อัตราขั้นต่ําผลิต AC และ DC สามารถกําหนดได้ตามภาระที่เชื่อมต่อซึ่งขีดจํากัดสําหรับความหนุน AC ตั้งไว้ที่สูงสุด 6kVA และสําหรับความหนุน DC ถึงสูงสุด 4KW8KW
เป็นตัวเลือกเพิ่มเติม, การวัดและการจดสัญญาณสามารถขยายออกไปอย่างกว้างขวางด้วยจอ I/Q หรือจอ Flexi CAN node.
TELECOM-MOBILE/WIRELESS
· LTE/4G/WiMAX
· ระบบแอนเทนน์กระจาย
· การใช้บริการเบนด์กว้าง
· สถานีฐานวิทยุ/สถานที่เซลล์
เครื่องใช้ไฟฟ้า
· เครื่องสลับความดันต่ําและสูง
· สถานีแปลงและสับ
· การควบคุมและการป้องกัน
· ระบบ SCADA
รถไฟฟ้าและพื้นฐานรถไฟฟ้า
· การควบคุมและการป้องกัน
· การส่งสัญญาณ
คุณลักษณะสําคัญ:
ข้อมูลทางเทคนิค:
| รูปแบบ / ข้อมูลการสั่งซื้อ 24 kW, 230 V 1ph | 24 kW, 400 V 3ph |
| ครอบครัวสินค้า CIOR1207.1xxx | |
| ข้อมูลผลิต AC | |
| ความดัน (แบบตั้งค่า) / (ระยะที่ปรับได้) 1) 230 VAC / 200 - 240 VAC 400 VAC 3 ช่วง (Y) / 346-415 VAC | |
| ความถี่ (รูปแบบอินเวอร์เตอร์ตามปกติ) 50Hz (ปรับปรุง) | |
| ความถี่ (โหมดอินเวอร์เตอร์ที่สามารถตั้งค่าได้) 50Hz, 60Hz หรือ 50/60Hz ที่ซึนเซ็นล่าสุด (ปรับปรุง) | |
| พลังงานสูงสุด (ต่อเนื่อง / อัตราการอุดหนุนเกิน (< 15 วินาที)) 14,4 kW (18 kVA) / 24 kVA | |
| ปัจจุบันสูงสุด/ระยะ (ต่อเนื่อง / อัตราการอุดหนุนเกิน (< 15s)) 78ARMS / 104,4ARMS | 26ARMS / 34,8ARMS |
| ปัจจุบัน (สูงสุด) การออกเร็ว / ขั้นตอน (20ms) 384 A (6 x นามinali) | 128 A (6 x นามinali) |
| รอ (ความแรงดันลด) (ก่อนเปลี่ยนไปใช้แบตเตอรี่) > 5 ms @ 14,4 kW โหลด | |
| THD < 1.5 % ที่ความหนุนแบบต้านทาน | |
| คุณสมบัติการออกเสียง ฟิวส์ใน L และ N, โป้ร้อน | |
| ข้อมูลผลิต DC | |
| ความดัน (ปกติ) / (ระยะที่ปรับได้) 122,5 VDC / 97 - 145 VDC | |
| พลังงาน (สูงสุด @ nominal input) 14,4 kW 2) | |
| กระแส (สูงสุด @VOUT ≤ 108 VDC) 133 A2) | |
| ระยะเวลาการรอ, พลังงานผลิตสูงสุด > 10 ms; VOUT > 41 VDC | |
| คุณสมบัติการออกอัตราการเชื่อมสั้น, การปิดความแรงดันเกิน, การเชื่อมต่อการออกอัตราต่อเนื่องจํานวนมากกับโบลท์ M8 | |
| DATA INPUT | |
| AC Main Input Voltage ((3 phase Y) 185 - 275 VAC, (( single phase) 320 - 475 VAC, ((3 phase Y) | |
| กระแสไฟฟ้า AC/ระยะ ((ในความกระแสไฟฟ้าออกนามิติ) (ขึ้นอยู่กับประเภทโมดูล) 84-144 ARMS 4) | 28-48 ARMS 4) |
| ความถี่ (แบบตั้งค่า: ระยะสync) 47-53 & 57-63 Hz | |
| ความถี่ (สามารถตั้งค่าได้: ระยะสync) 47-53 Hz, 57-63 Hz หรือทั้งสอง (ปรับปรุง) | |
| ปัจจัยพลังงาน / THD > 0.99 กับภาระ 50% หรือมากกว่า / < 3.5% | |
| ความกระชับกําลังไฟฟ้าแบบตรงกัน / ระยะยาว (ไม่อ้วน)3)102 - 145 VDC / 90 - 102 VDC | |
| กระแสตรง (สูงสุด) 150 A / 216 A ระหว่างการอุดหนุน (15s) | |
|
ฟิวส์ใน L และ N, Hot pluggable, Varistor, Hot pluggable ลักษณะการเข้า แอคอินทุ๊ด ทอมิเนลสกรูตัวต่อตัว 10 mm2 สําหรับ L1,L2,L3 หรือ L1,L1,L1 + N & PE การเชื่อมต่อการเข้าแบบบอลล์ DC กับโบลท์ M8 การเชื่อมต่อแบตเตอรี่ DC แบบหลากหลายกับโบลท์ M8 |
|
| การเลือก | |

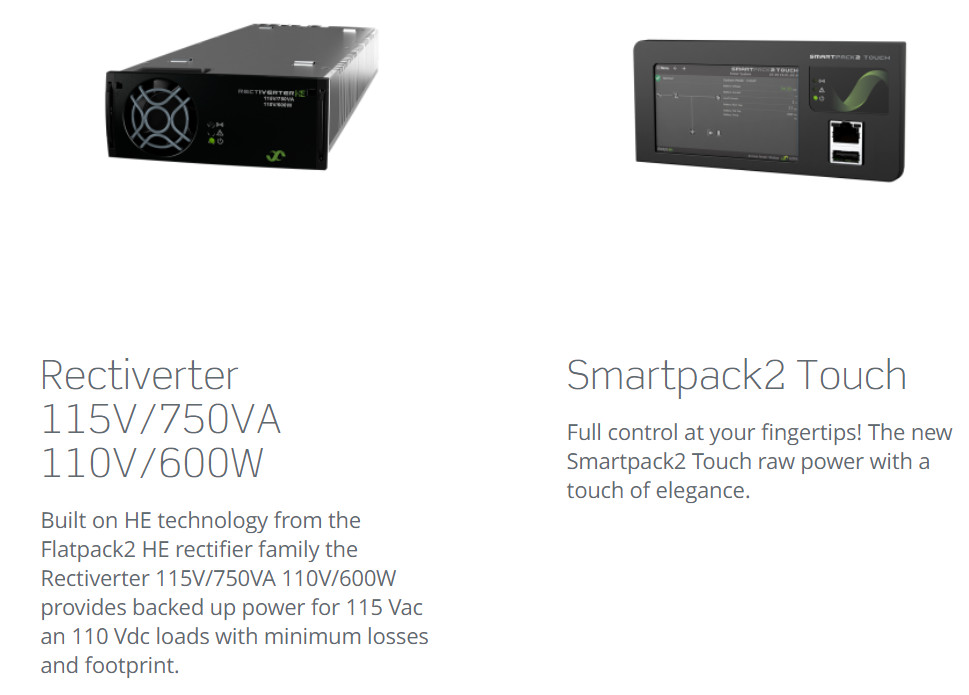

| การควบคุมและการติดตาม (ดูใบข้อมูล Smartpack2) Smartpack2 รวมถึงจอ I/O ประเภท 2 ประเภทอุตสาหกรรม | |
| การกระจาย AC 1 ต้น (L การเชื่อมต่อโดยตรงกับ MCB) 1-18 pc, 2-20A, C หรือ B คุณลักษณะ | คุณสมบัติ 1-18 pc, 2-20A, C หรือ B |
| การกระจาย AC 3 ต้น (เชื่อมต่อ L1-L3 โดยตรงกับ MCB) - | ลักษณะ 1-6 pc, 2-20A, C หรือ B |
| รายละเอียดอื่น ๆ | |
| ประสิทธิภาพ > 96% (รูปแบบหลัก (AC/AC และ AC/DC)), > 94% (รูปแบบอินเวอร์เตอร์ (DC/AC)) | |
| สวิทช์บายพาสมือ 63 A (ทําก่อนหยุด) | |
| ประเภทการป้องกัน IP 20 | |
| อุณหภูมิการทํางาน -40 ถึง +55 °C (-40 ถึง +131 °F), ความชื้น 5 - 95% RH ไม่หมัก | |
| อุณหภูมิการเก็บรักษา -40 ถึง +85°C (-40 ถึง +185°F), ความชื้น 0 - 99% RH ไม่ประปา | |
| ขนาด [WxDxH] / น้ําหนัก 482 x 432 x 311mm (7U) (19 x 17 x 12,3 ′′) / 27kg (60 lbs) | |
| มาตรฐานการออกแบบ | |
| ความปลอดภัยไฟฟ้า EN 60950-1, EN 62040-1 ความปลอดภัย UPS | |
|
EMC ETSI EN 300 386 V1.6.1, FCC CFR 47 ส่วน 15 EN 61000-6-1 /-2/-3/-4, EN62040-2 |
|
|
ETSI EN 300 019: 2-1 (ประเภท 1.2), 2-2 (ประเภท 2.3) สิ่งแวดล้อม สภาพการทํางานปกติที่ต้องเป็นไปตาม IEC/EN 62040-3:2011 ข้อ 4.1 RoHS (2011/65/EU) และ WEEE (2002/96/EC) |
|
|
1) ระยะความดันออกที่ตั้งค่าในโรงงานและมีการกะแนนตัวต่อตัวในชาสีด้านบน 2) ความจุ AC มีความสําคัญสูงสุดมีพลังการออกแบบและกระแสไฟฟ้าแบบ DC ขึ้นอยู่กับ 3) 90-102 VDC: การทํางานที่ลดลง - ไม่มีการเพิ่มพลังงานและความดันสูงขึ้น THD ในการออก AC. ทางเข้าสําหรับ 230VAC 4) หากความดันแบบตรงกับไฟฟ้าถูกดึงต่ํากว่า 97V กระแสไฟเข้าอาจเพิ่มขึ้นเหนือระดับนี้ |
|
