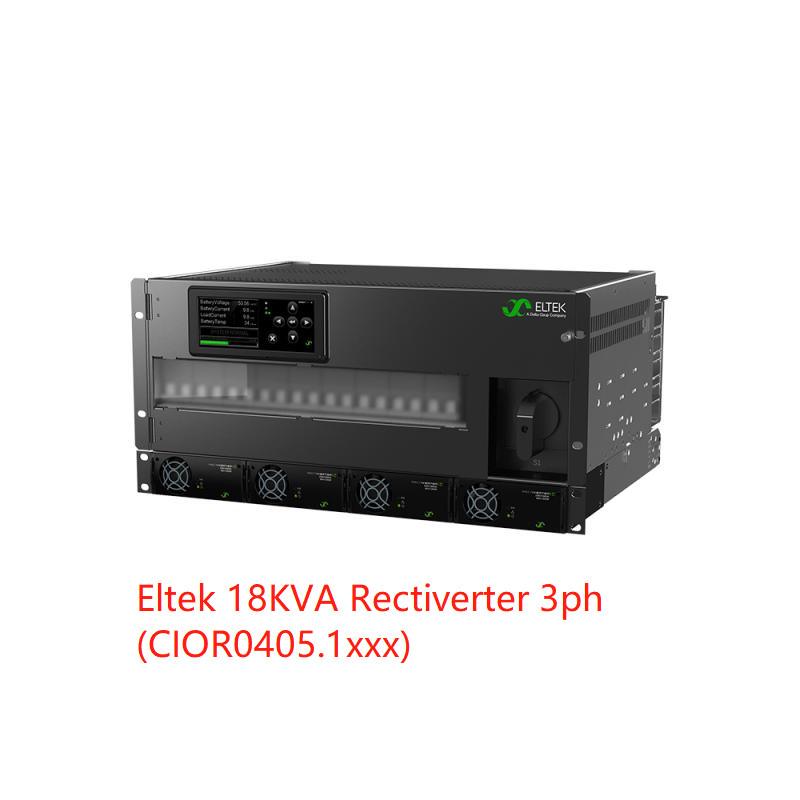

Eltek Rectiverter Power Core AC DC output 18 kVA 1ph หรือ 3ph MB 18Kva 14.4Kva DC (หมายเลขชิ้นส่วน CIOR1207)
แอปพลิเคชัน
พลังงานไฟฟ้า
· สวิตช์เกียร์แรงดันต่ำและสูง
· สถานี Transformer & SUB
· การผลิตและจำหน่ายไฟฟ้า
· การควบคุมและการป้องกัน
· ระบบ SCADA
อุตสาหกรรมนอกชายฝั่งและกระบวนการ
· ระบบความปลอดภัยและระบบอัตโนมัติ
(ศอ.บต.)
นาวิกโยธิน
· การสื่อสารบนเรือ
โครงสร้างพื้นฐานของรถไฟและรถไฟใต้ดิน
· การควบคุมและการป้องกัน
· การส่งสัญญาณ
โทรคมนาคม-มือถือ/ไร้สาย
· LTE/4G/WiMAX
· ระบบเสาอากาศแบบกระจาย
· บรอดแบนด์
คุณสมบัติที่สำคัญ :
l อินพุต / เอาต์พุต 230 หรือ 115 VAC
l · อินพุต/เอาต์พุตเฟสเดียว
l · อินพุต/เอาต์พุต 110 VDC
l · เอาต์พุต AC + DC รวม 8 กิโลวัตต์
l · เอาต์พุต AC สูงสุด 6 KVA
l · เอาต์พุต DC สูงสุด 4,8 KW
l · ตัวเลือกการกระจายไฟฟ้ากระแสสลับ 1 ขั้ว
l · ตัวเลือกการกระจายไฟฟ้ากระแสสลับ 2 ขั้ว
l ·สร้างขึ้นในสวิตช์บายพาสด้วยตนเอง
l · สร้างขึ้นในเทคโนโลยีการถ่ายโอน
l · ความสามารถในการโอเวอร์โหลด 150%, 15S
l · กระแสด่วน 600%, 20MS
l · HOT PLUGGABLE

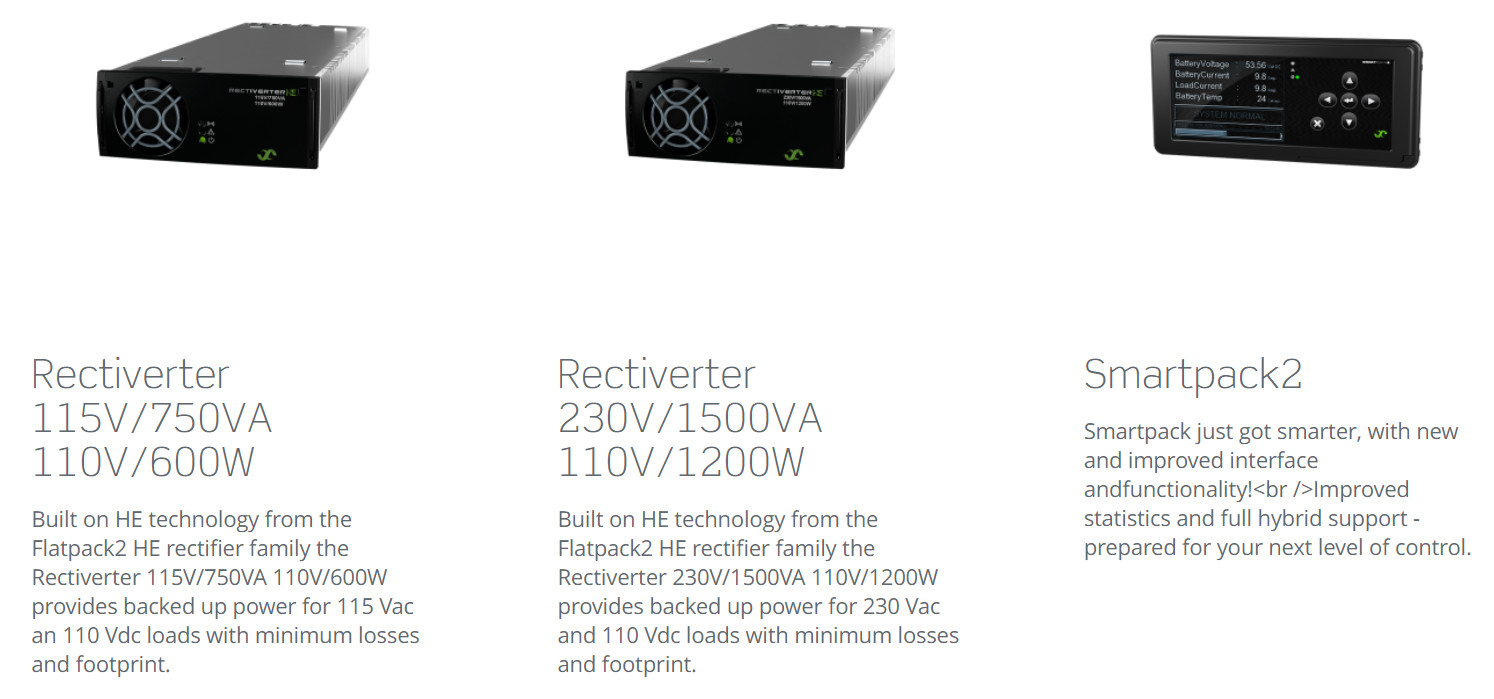

l · ตัวควบคุม SMARTPACK 2
l · สามารถทำงานแบบขนานกับวงจรเรียงกระแส FLATPACK2
l · การปฏิบัติตามกฎสากล
l · เทคโนโลยีที่จดสิทธิบัตรแล้ว
ข้อมูลทางเทคนิค:
| รุ่น / ข้อมูลการสั่งซื้อ 24 kW, 230 V 1ph | 24 กิโลวัตต์ 400 โวลต์ 3 เฟส |
| ตระกูลผลิตภัณฑ์ CIOR1207.1xxx | |
| ข้อมูลเอาต์พุต AC | |
| แรงดันไฟฟ้า (ค่าเริ่มต้น) / (ช่วงที่ปรับได้)1) 230 VAC / 200 - 240 VAC 400 VAC 3 เฟส (Y) / 346-415 VAC | |
| ความถี่ (โหมดอินเวอร์เตอร์เริ่มต้น) 50Hz (แบบปรับได้) | |
| ความถี่ (โหมดอินเวอร์เตอร์ที่ตั้งค่าได้) 50Hz, 60Hz หรือซิงค์ล่าสุด 50/60Hz (แบบปรับได้) | |
| กำลังไฟสูงสุด (ต่อเนื่อง / โอเวอร์โหลด (<15 วินาที) ) 14,4 kW (18 kVA) / 24 kVA | |
| กระแสสูงสุด/เฟส (ต่อเนื่อง / โอเวอร์โหลด (<15 วินาที) ) 78ARMS / 104,4ARMS | 26ARMS/34,8ARMS |
| กระแส (สูงสุด) ทริปด่วน/เฟส (20ms) 384 A (6 x เล็กน้อย) | 128 A (6 x ขนาดปกติ) |
| ถือ (แรงดันไฟฟ้าตก) (ก่อนเปลี่ยนเป็นแบตเตอรี่) > 5 ms @ โหลด 14,4 kW | |
| THD < 1.5 % ที่โหลดตัวต้านทาน | |
| คุณสมบัติเอาต์พุต ฟิวส์ใน L และ N, Hot pluggable | |
| ข้อมูลเอาต์พุต DC | |
| แรงดันไฟฟ้า (ค่าเริ่มต้น) / (ช่วงที่ปรับได้) 53.5 VDC / 43 - 58 VDC | |
| กำลังไฟ (อินพุตสูงสุดที่ @ระบุ) 14.4 กิโลวัตต์ 2) | |
| กระแสไฟ (สูงสุด @VOUT ≤ 48 VDC) 300 A2) | |
| เวลาพัก กำลังขับสูงสุด >10ms;VOUT > 41 โวลต์ | |
| คุณสมบัติเอาต์พุตป้องกันการลัดวงจร, การปิดเครื่องด้วยแรงดันไฟฟ้าเกิน, การเชื่อมต่อเอาต์พุต DC จำนวนมากกับสลักเกลียว M8 | |
| ป้อนข้อมูล | |
| แรงดันไฟฟ้าขาเข้า AC (3 เฟส Y) 185 - 275 VAC, (เฟสเดียว) 320 - 475 VAC ,(3 เฟส Y) | |
| กระแสไฟฟ้า AC/เฟส (ที่แรงดันเอาต์พุตที่กำหนด) (ขึ้นอยู่กับประเภทของโมดูล) 84-144 ARMS 4) | 28-48 อาวุธ 4) |
| ความถี่ (ค่าเริ่มต้น: ช่วงซิงค์) 47-53 & 57-63 Hz | |
| ความถี่ (ตั้งค่าได้: ช่วงซิงค์) 47-53 Hz, 57-63 Hz หรือทั้งสองอย่าง (แบบปรับได้) | |
| Power Factor / THD > 0.99 ที่โหลด 50% ขึ้นไป / < 3.5% | |
| แรงดันไฟฟ้ากระแสตรงที่กำหนด / ช่วงขยาย (ไม่มีโอเวอร์โหลด)3)45 - 58 VDC / 40 - 45 โวลต์ | |
| กระแสไฟตรง (สูงสุด) 384 A / 540 A ระหว่างโอเวอร์โหลด (15 วินาที) | |
|
ฟิวส์ใน L และ N, Hot pluggable, Varistor, Hot pluggable คุณสมบัติอินพุต อินพุต AC ขั้วต่อสกรูแต่ละตัว 10 mm2 สำหรับการเชื่อมต่ออินพุต L1,L2,L3 หรือ L1,L1,L1 + N & PE Bulk DC กับสลักเกลียว M8 การเชื่อมต่อแบตเตอรี่ DC จำนวนมากกับสลักเกลียว M8 |
|
| ตัวเลือก | |
| การควบคุมและการตรวจสอบ (ดูแผ่นข้อมูล Smartpack2) Smartpack2 รวมถึงอุตสาหกรรมพื้นฐานและจอภาพ I/O ประเภท 2 | |
| แอลวีบีดี 350 เอ | |
| การกระจาย AC 1 ขั้ว (การเชื่อมต่อ L โดยตรงบน MCB) ลักษณะเฉพาะ 1-18 ชิ้น, 2-20A, C หรือ B | 1-18 ชิ้น, 2-20A, C หรือ B ลักษณะเฉพาะ |
| การกระจาย AC 3 ขั้ว (การเชื่อมต่อ L1-L3 โดยตรงบน MCB) - | 1-6 ชิ้น, 2-20A, C หรือ B ลักษณะเฉพาะ |
| ข้อมูลจำเพาะอื่น ๆ | |
| ประสิทธิภาพ >96% (โหมดไฟหลัก (AC/AC และ AC/DC)), >94% (โหมดอินเวอร์เตอร์ (DC/AC)) | |
| สวิตช์บายพาสแบบแมนนวล 63 A (ทำก่อนพัง) | |
| ระดับการป้องกัน IP 20 | |
| อุณหภูมิในการทำงาน -40 ถึง +55°C (-40 ถึง +131°F) ความชื้น 5 - 95% RH ไม่ควบแน่น | |
| อุณหภูมิในการจัดเก็บ -40 ถึง +85°C (-40 ถึง +185°F) ความชื้น 0 - 99% RH ไม่ควบแน่น | |
| ขนาด[กxยxส] / น้ำหนัก 482 x 432 x 311 มม. (7U) (19 x 17 x 12.3 นิ้ว) / 27 กก. (60 ปอนด์) | |
| มาตรฐานการออกแบบ | |
| ความปลอดภัยทางไฟฟ้า EN 60950-1, EN 62040-1 ความปลอดภัยของ UPS | |
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 ส่วนที่ 15 EN 61000-6-1 /-2/-3/-4, EN62040-2 |
|
|
ETSI EN 300 019: 2-1 (ชั้น 1.2), 2-2 (ชั้น 2.3) สภาพแวดล้อม สภาวะการทำงานปกติเป็นไปตาม IEC/EN 62040-3:2011 ข้อ 4.1 RoHS (2011/65/EU) และ WEEE (2002/96/EC) |
|
