Eltek Rectiverter ระบบกลางแจ้ง 6 kVA AC สูงสุด 21KW 48Vdc เอาท์พุต AC DC วงจรเรียงกระแสกลางแจ้ง ตู้ (CTE30834R1.4000 )
ระบบ Rectiverter กลางแจ้งรวมทั้งฟีด AC และ DC ไว้ในหน่วยเดียวในเวลาเดียวกันให้พลังงานสำรอง AC สำหรับโหลด 230 Vac และพลังงาน 48 Vdc สำหรับโหลด DC และการชาร์จแบตเตอรี่
ด้วยแพลตฟอร์มตู้ Type 3 ของเราได้รับการออกแบบมาสำหรับระดับการป้องกัน IP55เอาต์พุต DC ทั้งหมดสามารถกำหนดค่าได้สูงสุด 21kW DC load โดยที่ข้อจำกัดสำหรับโหลด AC ถูกตั้งค่าไว้ที่สูงสุด 6kVA
พารามิเตอร์ :
| รุ่น / ข้อมูลการสั่งซื้อ 6kVA+12,8 kW DC | 6kVA+16,8kW DC | 6kVA+ 16.0 กิโลวัตต์ DC | 6kVA+21,0kW DC | ||
| หมายเลขชิ้นส่วน CTEJ0834.4000 | CTEJ0834.4001 | CTE20834R1.4000 | CTE30834R1.4000 | ||
| ข้อมูลเอาต์พุต AC | |||||
| แรงดันไฟ (ค่าเริ่มต้น) / (ช่วงปรับได้) 230 Vเครื่องปรับอากาศ/ 200 - 240 โวลต์เครื่องปรับอากาศ | |||||
| ความถี่ (โหมดอินเวอร์เตอร์เริ่มต้น) 50 Hz (แบบปรับได้) | |||||
| ความถี่ (โหมดอินเวอร์เตอร์ที่ตั้งค่าได้) 50Hz, 60Hz หรือซิงค์ล่าสุด 50/60Hz (แบบปรับได้) | |||||
| กำลังไฟฟ้าสูงสุด (ต่อเนื่อง / โอเวอร์โหลด (<15 วินาที) ) 4800 W (6000 VA) / 8000 VA | |||||
| กระแสไฟสูงสุด (ต่อเนื่อง / โอเวอร์โหลด (<15 วินาที) ) 26Aร.ฟ.ท/34,8กร.ฟ.ท | |||||
| กระแสไฟ (สูงสุด) ทริปด่วน (20ms) 120A (6 x เล็กน้อย) | |||||
|
ค้าง (แรงดันไฟตก) (ก่อนเปลี่ยนเป็น > 5 ms @ โหลด 4800W แบตเตอรี่) |
|||||
| THD < 1.5 % ที่โหลดตัวต้านทาน | |||||
| คุณสมบัติเอาต์พุต ฟิวส์ใน L และ N, Hot pluggable | |||||
| ข้อมูลเอาต์พุต DC | |||||
| แรงดันไฟฟ้า (ค่าเริ่มต้น) / (ช่วงที่ปรับได้) 53.5 Vกระแสตรง/ 43 - 58 โวลต์กระแสตรง | |||||
| กำลังไฟ (อินพุต @nominal สูงสุด) 12,8 กิโลวัตต์1) | 16,8 กิโลวัตต์1) | 16,0 กิโลวัตต์1) | 21.0 กิโลวัตต์1) | ||
| ปัจจุบัน (สูงสุด @Vออก≤ 48 โวลต์กระแสตรง) 267 ก1) | 350 ก1) | 333 อ1) | 437 อ1) | ||
| เวลาพัก กำลังขับสูงสุด >10ms;วีออก> 41 โวลต์กระแสตรง | |||||
| คุณสมบัติเอาต์พุตป้องกันการลัดวงจร, ปิดเครื่องด้วยแรงดันไฟเกิน | |||||
| ป้อนข้อมูล | |||||
| ไฟฟ้ากระแสสลับ แรงดันไฟเข้า (3 เฟส Y) 400 Vเครื่องปรับอากาศ | |||||
| ป้องกันไฟกระชาก OVP คลาส 2 | |||||
| กระแสไฟ AC/เฟส (ที่แรงดันเอาต์พุตที่กำหนด) (ขึ้นอยู่กับประเภท) 28-58 Aร.ฟ.ท 3) | |||||
| ความถี่ (ค่าเริ่มต้น: ช่วงซิงค์) 47-53 Hz | |||||
| ความถี่ (ตั้งค่าได้: ช่วงซิงค์) 47-53 Hz, 57-63 Hz หรือทั้งสองอย่าง (แบบปรับได้) | |||||
| Power Factor / THD > 0.99 ที่โหลด 50% ขึ้นไป / < 3.5% | |||||
|
แรงดันไฟ DC เล็กน้อย / ช่วงขยาย (ไม่มี 45 - 58 V / 40 - 45 V โอเวอร์โหลด)2) กระแสตรง กระแสตรง |
|||||
| กระแสไฟตรง (สูงสุด) 128 A / 180A ระหว่างโอเวอร์โหลด (15 วินาที) | |||||
|
ฟิวส์ใน L และ N, Hot pluggable, Varistor, Hot pluggable คุณสมบัติอินพุต อินพุต AC ขั้วต่อสกรูแต่ละตัว 10 mm2 สำหรับ L1, แอล2,แอล3,N & PE เบรกเกอร์แบตเตอรี่ (ชนิดปลั๊กอิน), ค่าเริ่มต้น LVBD |
|||||
| การกระจายโหลด 6kVA+12,8kW DC | 6kVA+16,8kW DC | 6kVA+16.0 กิโลวัตต์ DC | 6kVA+21.0 กิโลวัตต์ DC | ||
| LVLD 150 A | - | ||||
| การกระจาย AC 1 ขั้ว (การเชื่อมต่อ L บน MCB) 2*6A, 2*10A C | |||||
| -48 โวลต์กระแสตรงการกระจาย ( โหลดลำดับความสำคัญ ) 2*10A,2*16A,2*32A,2*63A | 2*10A, 2*32A,2*63A | 2*10A,2*16A,2*32A,2*63A | 2*10A,2*16A,3*32A,3*63A | ||
| -48 โวลต์กระแสตรงการกระจาย (ไม่มีการโหลดลำดับความสำคัญ) 2*10A, 2*32A, 2*63A | - | ||||
| เบรกเกอร์แบตเตอรี่ 2*100 A, D (ปลั๊กอิน) | 2*200 A, D (ปลั๊กอิน) | 2*200 A, D (ปลั๊กอิน) | 2*250 A, D (ปลั๊กอิน) | ||
| ข้อมูลจำเพาะอื่น ๆ | |||||
| การควบคุมและการตรวจสอบ (ดูแผ่นข้อมูล Smartpack2) ตัวยึดแผง Smartpack S | สมาร์ทแพ็ค 2 | ||||
| ประสิทธิภาพ >96% (โหมดไฟหลัก (AC/AC และ AC/DC)), >94% (โหมดอินเวอร์เตอร์ (DC/AC)) | |||||
| อุณหภูมิในการทำงาน -40 ถึง +55°C (-40 ถึง +131°F) ความชื้น 5 - 95% RH ไม่ควบแน่น | |||||
| อุณหภูมิในการจัดเก็บ -40 ถึง +85°C (-40 ถึง +185°F) ความชื้น 0 - 99% RH ไม่ควบแน่น | |||||
| ขนาด[กxยxส] / น้ำหนัก 700 x 823x 1800 มม. (27,6 x 32,4 x 71 นิ้ว) / 250 กก. (551 ปอนด์) | |||||
| ระดับการป้องกัน IP 55 | |||||
| สี RAL 7035 | |||||
| มาตรฐานการออกแบบ | |||||
| ความปลอดภัยทางไฟฟ้า EN 60950-1, EN 62040-1 ความปลอดภัยของ UPS | |||||
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 ส่วนที่ 15 มอก. 61000-6-1 /-2/-3/-4 |
|||||
| สิ่งแวดล้อม ETSI EN 300 019: 2-1 (Class 1.2), 2-2 (Class 2.3) & 2-3 (Class 3.2) RoHS (2011/65/EU) และ WEEE (2002/96/EC) | |||||
|
1) โหลด AC มีความสำคัญขีดสุดมีอยู่กำลังไฟฟ้ากระแสตรงและกระแสไฟฟ้าขึ้นอยู่กับ 3) หากแรงดันไฟฟ้ากระแสตรงถูกดึงต่ำกว่า 43V กระแสไฟเข้าอาจเพิ่มขึ้นสูงกว่าระดับนี้ทันที โหลดไฟฟ้ากระแสสลับและแรงดันไฟฟ้าไฟฟ้ากระแสสลับขาเข้า;เช่น สูงสุด 10,9 kW/18,9 kW ที่กำลังไฟ AC เต็ม และ อินพุตที่กำหนดสำหรับ 230Vเครื่องปรับอากาศ. 2) 40 - 45 โวลต์กระแสตรง: ประสิทธิภาพลดลง - ไม่เพิ่มพลังงานและเพิ่มแรงดันไฟฟ้า THD บน AC เอาต์พุต |
|||||

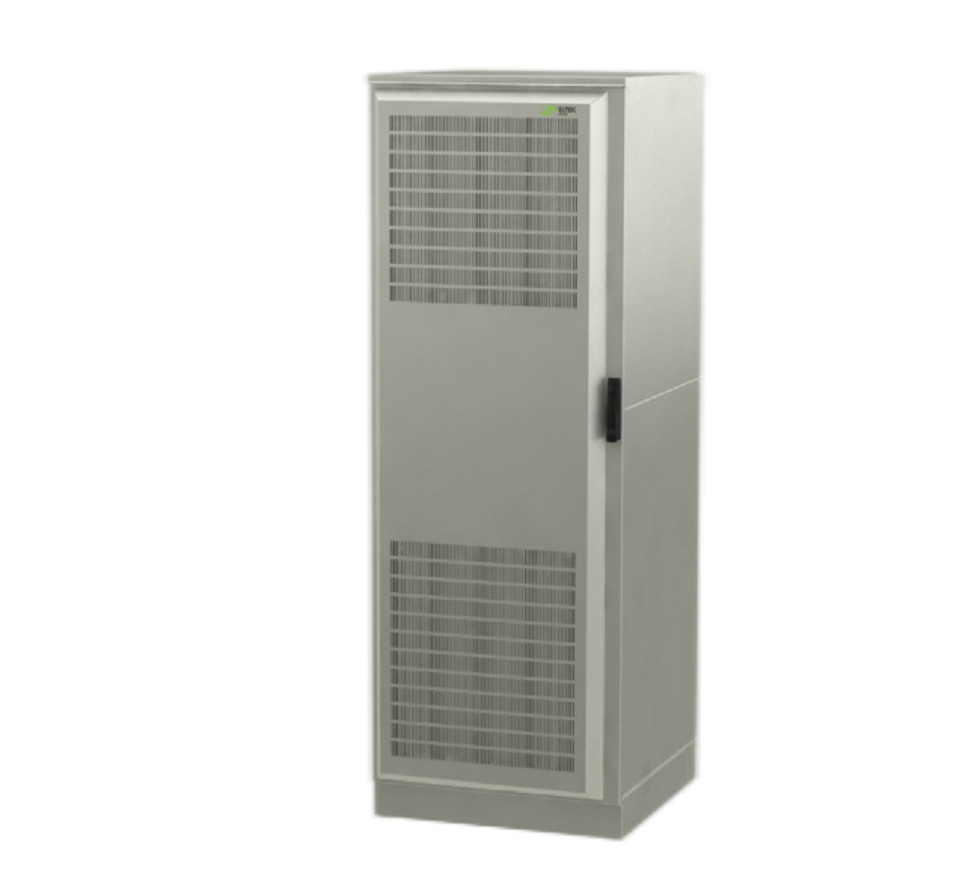

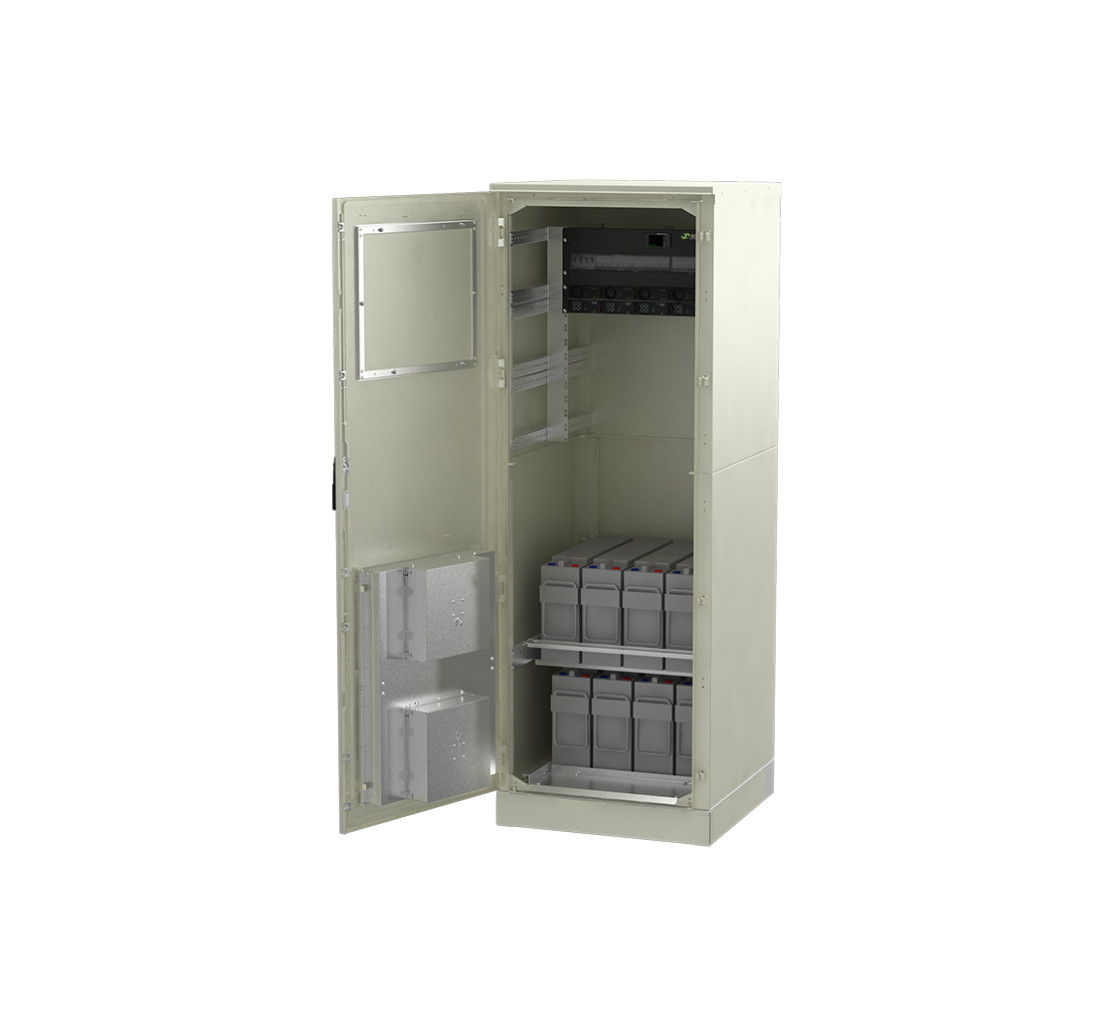

* ตู้ Rectiverter กลางแจ้งพร้อมฟีด AC & DC ในตู้เดียว (ตู้ Eltek Type 3 พร้อม PowerCore ที่แตกต่างกัน)
POWERCORE สำหรับเลือก
โซลูชั่น
เราให้บริการโซลูชั่นที่สมบูรณ์รวมถึงการสำรวจไซต์งาน เสนอแผนแบบมืออาชีพตามคำขอของลูกค้า การสนับสนุนด้านเทคนิค และบริการบำรุงรักษาสำหรับบริษัทโทรคมนาคมทั้งในและนอกประเทศจีนเรามีทีมงานที่มีความสามารถและเครือข่ายพันธมิตรที่เชื่อถือได้ทั่วโลก
