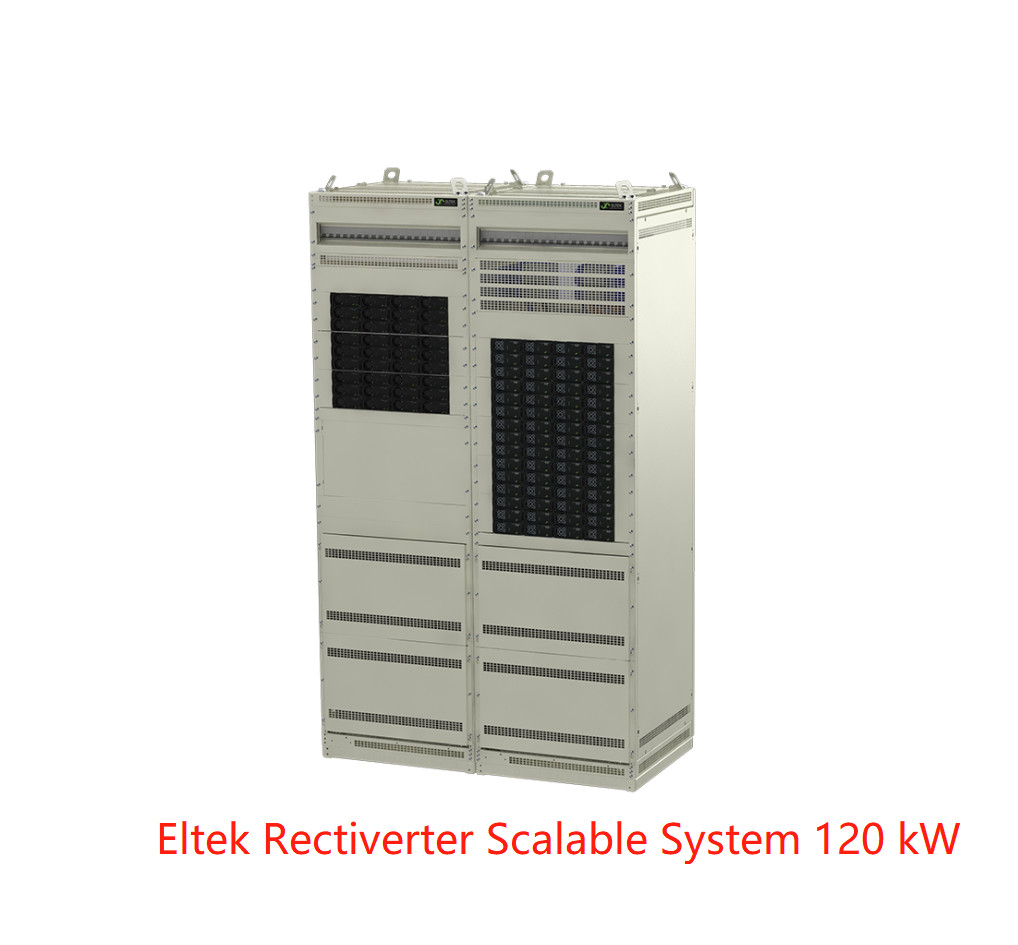

Eltek Rectiverter-Indoor system Scalable 120 kW system with option A+B, AC input (CDEJ6042.xxxx)
ระบบ Rectiverter ภายในอาคารที่ปรับขนาดได้ให้พลังงานสำรองสำหรับโหลด 400 VAC 3 เฟสหรือ 230 VAC 1 เฟส และพลังงาน 48 VDC สำหรับโหลด DC และการชาร์จแบตเตอรี่
ระบบมีความจุโหลดสูงสุด 108 กิโลวัตต์ ซึ่งเป็นตัวแปรแบบไดนามิกเพื่อให้เอาต์พุต AC สูงถึง 90 kVA / 72kW และยังป้อนโหลด DC สูงสุด 72 กิโลวัตต์ด้วยการกระจาย AC และ DC ในตัว
เมื่อใช้ร่วมกับอินพุต B ซึ่งเป็นอุปกรณ์เสริม (อินพุต AC คู่) ซึ่งช่วยลดความจำเป็นในการใช้ ATS แบบดั้งเดิม (สวิตช์ถ่ายโอนอัตโนมัติ) ระบบ Rectiverter ภายในอาคารแสดงถึงความยืดหยุ่นและความสามารถในการปรับขยายได้สูงสุด
อินพุต 400 VAC 3 เฟส (Y)
เอาต์พุต 400 VAC 3 เฟส (Y)
อินพุต/เอาต์พุต 48 VDC
เอาต์พุต AC สูงสุด 90 kVA / 72 kW
เอาต์พุต DC สูงสุด 72 กิโลวัตต์
เอซี ดิสทริบิวชั่น
ตัวเลือกการกระจาย DC
ตัวเลือก A+B (อินพุต AC คู่)
ตัวเลือก LVBD
มากถึง 4 สายแบตเตอรี่
สร้างขึ้นในเทคโนโลยีการถ่ายโอน
ความสามารถในการโอเวอร์โหลด 150%, 15S
600% กระแสไฟลัดวงจร 20 ms
ปลั๊กร้อน

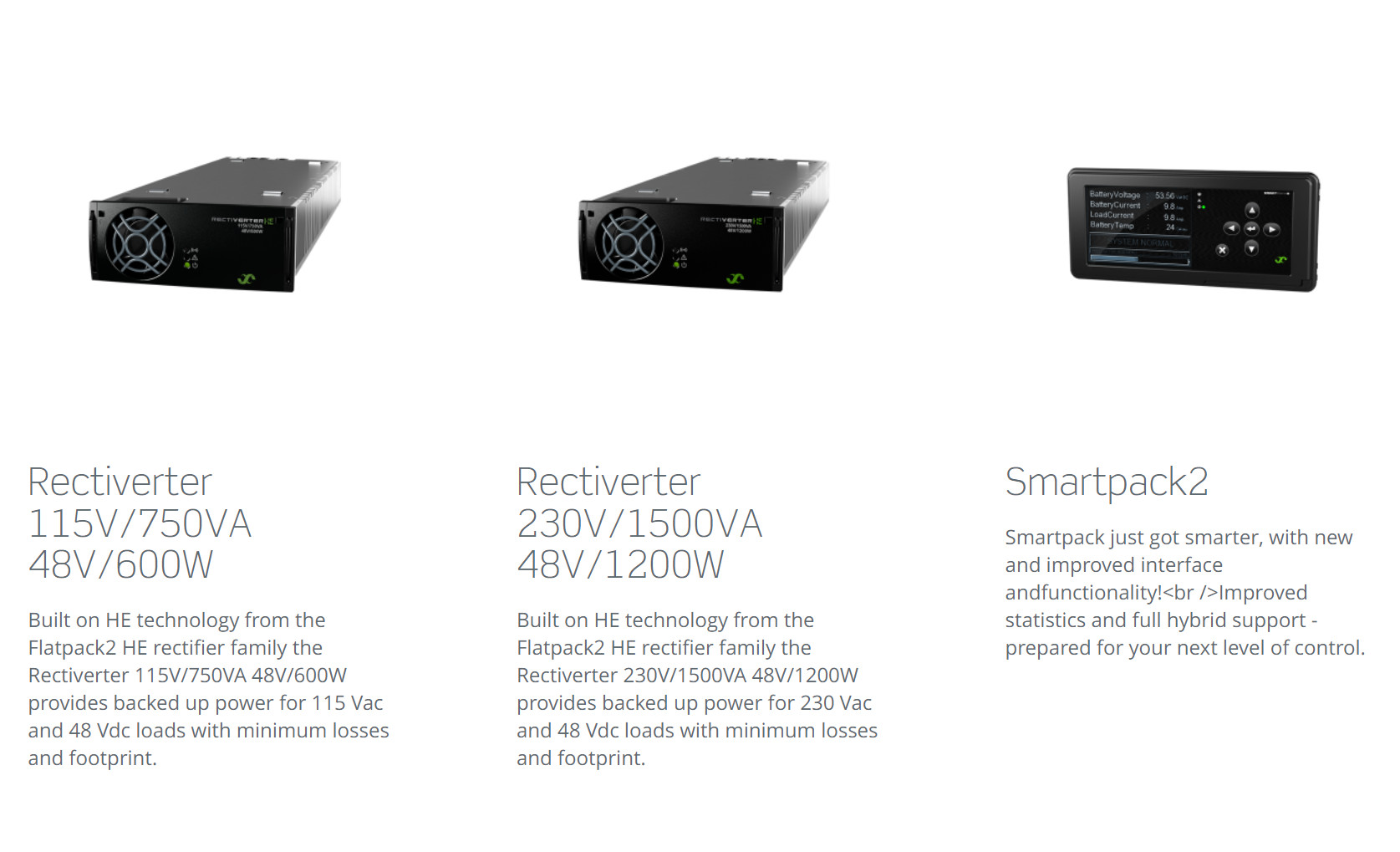

ตัวควบคุม Smartpack2
ทำงานแบบขนานกับวงจรเรียงกระแส Flatpack2
การปฏิบัติตามทั่วโลก
เทคโนโลยี HE ที่จดสิทธิบัตรแล้ว
ไดอะแกรมบรรทัดเดียว 120 KW + 108 KW B-INPUT
พารามิเตอร์ :
| รุ่น/ข้อมูลการสั่งซื้อ | อินพุต B 120 กิโลวัตต์ + 108 กิโลวัตต์ | ||
| ครอบครัวผลิตภัณฑ์ | CDEJ6042.xxxx | ||
| ข้อมูลเอาต์พุต AC | |||
| แรงดันไฟฟ้า (ค่าเริ่มต้น) / (ช่วงที่ปรับได้)1) | 400 VAC 3 เฟส (Y) / 346-415 VAC | ||
| ความถี่ (โหมดอินเวอร์เตอร์เริ่มต้น) | 50 Hz (ปรับได้) | ||
| ความถี่ (โหมดอินเวอร์เตอร์ที่ตั้งค่าได้) | 50Hz, 60Hz หรือซิงค์ครั้งล่าสุด 50/60Hz (แบบปรับได้) | ||
| กำลังไฟสูงสุด (ต่อเนื่อง / โอเวอร์โหลด (<15 วินาที) ) | 72 กิโลวัตต์ (90 กิโลวา) / 120kVA | ||
| กระแสสูงสุด/เฟส (ต่อเนื่อง / โอเวอร์โหลด (<15 วินาที) ) | 130 แขน / 174 แขน | ||
| ปัจจุบัน (สูงสุด) ทริปด่วน/เฟส (20ms) | 640 A (6 x ขนาดปกติ) | ||
| ถือขึ้น (แรงดันไฟตก) (ก่อนเปลี่ยนเป็นแบตเตอรี่) | > 5 มิลลิวินาที @ โหลด 72 กิโลวัตต์ | ||
| ทีเอชดี | < 1.5 % ที่โหลดตัวต้านทาน | ||
|
คุณสมบัติเอาต์พุต |
โมดูล: ฟิวส์ใน L และ N , Hot pluggable การจ่ายไฟฟ้ากระแสสลับแบบ 1 ขั้วหรือ 3 ขั้ว (เชื่อมต่อโดยตรงกับ MCB) ความจุของเบรกเกอร์สูงสุดตามเบรกเกอร์สูงสุดที่แนะนำสำหรับโมดูลวงจรเรียงกระแส |
||
| ข้อมูลเอาต์พุต DC | |||
| แรงดันไฟฟ้า (ค่าเริ่มต้น) / (ช่วงที่ปรับได้) | 53.5 VDC / 43 - 58 โวลต์ | ||
| กำลังไฟ (อินพุตสูงสุด @nominal) | 72 กิโลวัตต์ 2) | ||
| กระแส (สูงสุด @VOUT ≤ 48 VDC) | 1,500 เอ 2) | ||
| เวลาพัก กำลังขับสูงสุด | >10ms;VOUT > 41 โวลต์ | ||
| คุณสมบัติเอาต์พุต | ป้องกันการลัดวงจร, ปิดเครื่องด้วยแรงดันไฟฟ้าเกิน | ||
| ป้อนข้อมูล | |||
| แรงดันไฟฟ้าขาเข้า AC (3 เฟส Y) | 320-475 โวลต์, | ||
| กระแสไฟฟ้า AC/เฟส (ที่แรงดันเอาต์พุตที่กำหนด) (ขึ้นอยู่กับประเภทของโมดูล) | 140-240 อาวุธ 4) | ||
| ความถี่ (ค่าเริ่มต้น: ช่วงการซิงค์) | 47-53 & 57-63 เฮิร์ตซ์ | ||
| ความถี่ (ตั้งค่าได้: ช่วงซิงค์) | 47-53 Hz, 57-63 Hz หรือทั้งสองอย่าง (แบบปรับได้) | ||
| เพาเวอร์แฟกเตอร์/THD | > 0.99 ที่โหลด 50% ขึ้นไป / < 3.5% | ||
| แรงดันไฟฟ้า DC เล็กน้อย / ช่วงขยาย (ไม่มีโอเวอร์โหลด)3) | 45 - 58 VDC / 40 - 45 โวลต์ | ||
| กระแสไฟตรง (สูงสุด) | 1920 A / 2700 A ระหว่างโอเวอร์โหลด (15 วินาที) | ||
| คุณสมบัติการป้อนข้อมูล |
โมดูล: ฟิวส์ใน L และ N, Hot pluggable, Varistor, Hot pluggable ขั้วต่อสกรูแต่ละตัวอินพุต AC 150 mm2 สำหรับ L1-L3, N & PE |
||
| เบรกเกอร์แบตเตอรี่ | |||
| เบรกเกอร์แบตเตอรี่ 1 ขั้ว | 2 * ตัวยึด TPS 2 (800-1600 A) | 4*ตัวยึด TPS 00 (250-600 A) | |
| ตัวเลือก | |||
| กำลังไฟสูงสุดของอินพุต B (พร้อม FP2 HE, วงจรเรียงกระแส 2 กิโลวัตต์) | 72 กิโลวัตต์ | ||
| กำลังไฟสูงสุดของอินพุต B (พร้อม FP2 HE, วงจรเรียงกระแส 3 กิโลวัตต์) | 108 กิโลวัตต์ | ||
| การกระจาย DC (เชื่อมต่อโดยตรงกับเบรกเกอร์) | 1-125 A, เบรกเกอร์ 1 ขั้ว (สูงสุด 30 ชิ้น 18 มม., สูงสุด 20 ชิ้น 27 มม.) | ||
| LVBD (1 ขั้ว) | 1800 อ | ||
| ข้อมูลจำเพาะอื่น ๆ | |||
| ประสิทธิภาพ | >96% (โหมดไฟหลัก (AC/AC และ AC/DC)), >94% (โหมดอินเวอร์เตอร์ (DC/AC)) | ||
| ชั้นการป้องกัน | ไอพี 20 | ||
| อุณหภูมิในการทำงาน | -40 ถึง +55°C (-40 ถึง +131°F) ความชื้น 5 - 95% RH ไม่ควบแน่น | ||
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85°C (-40 ถึง +185°F) ความชื้น 0 - 99% RH ไม่ควบแน่น | ||
| ขนาด[กxยxส] / น้ำหนัก | 1200 x 600x 2000 มม. (23.7 x 23.7 x 78.8 นิ้ว) / 300 กก. (1100 ปอนด์) | ||
| มาตรฐานการออกแบบ | |||
| ความปลอดภัยด้านไฟฟ้า | EN 60950-1, EN 62040-1 ความปลอดภัยของ UPS | ||
| อีเอ็มซี |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 ส่วนที่ 15 EN 61000-6-1 /-2/-3/-4, EN62040-2 |
||
|
สิ่งแวดล้อม |
ETSI EN 300 019: 2-1 (ชั้น 1.2), 2-2 (ชั้น 2.3) เงื่อนไขการทำงานปกติเป็นไปตาม IEC/EN 62040-3:2011 ข้อ 4.1 RoHS (2011/65/EU) และ WEEE (2002/96/EC) |
||
|
1) ช่วงแรงดันเอาท์พุตกำหนดค่าในโรงงานและมีการป้อนเฉพาะในแชสซีด้านบน 3) 40 - 45 VDC: ประสิทธิภาพลดลง - ไม่เพิ่มพลังงานและเพิ่มแรงดันไฟฟ้า THD บนเอาต์พุต AC |
2) โหลด AC มีความสำคัญขีดสุดมีอยู่กำลังไฟฟ้ากระแสตรงและกระแสไฟฟ้าขึ้นอยู่กับทันที โหลดไฟฟ้ากระแสสลับและแรงดันไฟฟ้าขาเข้าไฟฟ้ากระแสสลับเช่น สูงสุด 48kW/1000 A ที่กำลังไฟ AC เต็มและอินพุตปกติสำหรับ 230VAC 4) หากแรงดันไฟฟ้ากระแสตรงถูกดึงต่ำกว่า 43V กระแสอินพุตอาจเพิ่มขึ้นสูงกว่าระดับนี้ |
||
* ตู้ Rectiverter ภายในอาคารพร้อมไฟ AC & DC ในตู้เดียว
