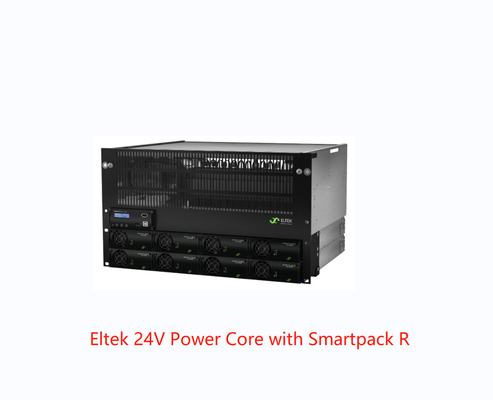

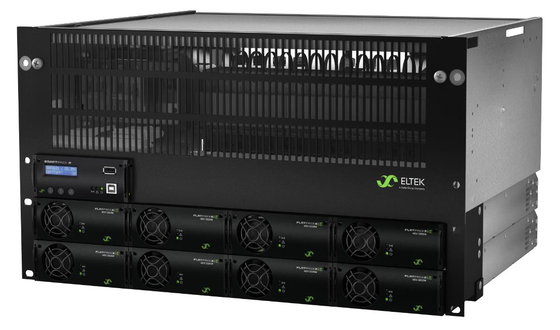

Eltek Integrated 24V Power System 5U/8U 300A/600A พร้อมเครื่องควบคุม Smartpack R และ Flatpack2 48/1800HE โมดูล
การผสมผสานของการออกแบบที่ประหยัด, ความหนาแน่นของพลังงานและความน่าเชื่อถือทําให้ Flatpack2 เป็นครอบครัวสินค้าที่โดดเด่นจริงๆและให้บริการเครือข่ายที่ไม่มีคู่แข่ง
he ความหลากหลายของเครื่องปรับ Flatpack2 หมายความว่า
มันสามารถใช้ได้ในหลากหลายแบบ 48VDC และ 24VDC ทั่วโลก
การใช้งาน
โทรคมนาคม โทรศัพท์มือถือ/ไร้สาย
· สถานีฐานวิทยุ/เว็บไซต์เซลล์
· LTE / 4G / WiMAX
· ระบบแอนเทนน่ากระจาย
· ไมโครเวฟ
· การใช้บริการเบนด์กว้าง
โทรคมนาคม
·เซอร์เวอร์โทรศัพท์ / สวิตช์
· ไฟเบอร์ออปติก / FTTx
· ไมโครเวฟ
· สายเคเบิล
· การใช้บริการเบนด์กว้าง
ลักษณะสําคัญ
l · ระบบครบวงจร

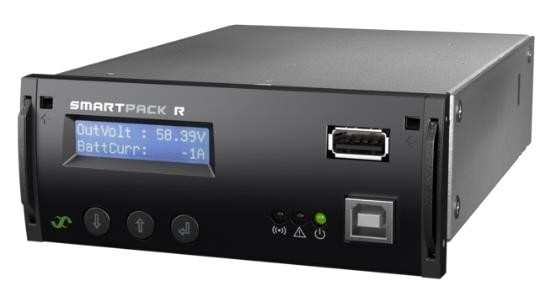

l · SMARTPACK R คอนโทรลเลอร์
· การควบคุมที่พัฒนาและ
l ติดตามผ่าน Ethernet Port
l · USB TYPE A HOST สําหรับการติดต่อ
l อุปกรณ์ (เช่น WIFI; แฟลชไดรฟ์)
l · USB ประเภท B สําหรับการควบคุม
l · ประสิทธิภาพสูงสุด
l การแก้ไข
หน่วยที่ติดต่อได้ร้อน
1 · 6X ตําแหน่งแบตเตอรี่บราคเกอร์
l · LVBD
l · 18X LOAD MCB การกระจาย
l · LVLD (ไม่จําเป็น)
ความสูง 5U ถึง 8U
l · การอนุมัติทั่วไป
ปริมาตร:
| รูปแบบ | 24VDC | 48VDC | ||||||||
|
เลขส่วน (ระบบพลังงานโทรคมนาคมที่ตั้งค่า) |
CTO2xxxx.nnnn | CTOxxxxx.nnnn | ||||||||
|
|
||||||||||
| โมดูลพลังงาน | ||||||||||

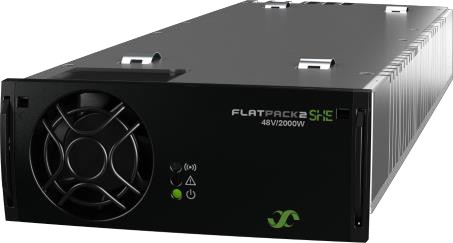

| Flatpack2 เครื่องปรับ 1) | Flatpack2 24/1800 HE | Flatpack2 48/2000 HE หรือ SHE | ||||||||
| DATA INPUT | ||||||||||
| ความดัน (ช่วง) | 85-300 VAC | 85-300 VAC (โมดูล HE) 85-264 VAC (โมดูล SHE) | ||||||||
| ความถี่ | 45-66 Hz | |||||||||
| การตั้งค่าตัวหลัก | บุคคล 2) / 1p230 VAC TN / 3p400 VAC TN / 1p230 VAC IT / 3p230 VAC IT | |||||||||
| การเชื่อมต่อ | บล็อคปลายสูงสุด 16 mm2 | |||||||||
| ข้อมูลผลิต | ||||||||||
| โวลเตชั่น | +24 VDC | -48 VDC | ||||||||
| กระแสไฟฟ้า (สูงสุด) | 600 A | 600 A | ||||||||
| การกระจายแบตเตอรี่ | ||||||||||
| จํานวนตําแหน่งเครื่องตัดแบตเตอรี่ | 6x 100 A | |||||||||
| LVBD | ปกติ 300 A / 600 A | ไม่จําเป็น 150 A / 300 A / 500 A / 600 A | ||||||||
| การกระจายภาระ | ||||||||||
| จํานวนตําแหน่ง MCB ของภาระ | 18x 18 มิลลิเมตร หรือ 9x 18 มิลลิเมตร + 6x 27 มิลลิเมตร | |||||||||
| LVLD | ปรับปรุงความแรง | ไม่จําเป็น 150 A / 300 A / 500 A / 600 A | ||||||||
| ประเภทของเครื่องตัดภาระ | ติดรถไฟ DIN หน้ากว้าง 18 mm และ 27 mm (ตามคําขอ 13 mm) | |||||||||
| การควบคุมและติดตาม | ||||||||||
| หน่วยควบคุมและติดตาม 3) | Smartpack R | |||||||||
| สินค้าเข้า | 6x การเข้าดิจิตอล (สําหรับการติดตามอุปกรณ์ภายนอก) | |||||||||
| ผลิต | 6x เครื่องสลับสัญญาณเตือน | |||||||||
| รายละเอียดอื่น ๆ | ||||||||||
| การแยกตัว |
3.0 kVAC ∙ การเข้าสู่การออก 1.5 kVAC ‡ การเข้าสู่โลก 0.5 kVDC ‡ การออกสู่โลก |
|||||||||
| อุณหภูมิการทํางาน | -40 ถึง +60 °C [-40 ถึง +140 °F] | |||||||||
| อุณหภูมิการเก็บรักษา | -40 ถึง +85 °C [-40 ถึง +185 °F] | |||||||||
| ขนาด (W x D x H) 4) |
482 x 380 x H mm [19 x 14.9 x H นิ้ว] ความสูง (H): - 5U: 222 มิลลิเมตร - 6U: 267 มิลลิเมตร |
482 x 380 x H mm [19 x 14.9 x H นิ้ว] ความสูง (H): - 5U: 222 มิลลิเมตร - 6U: 267 มิลลิเมตร - 7U: 311 มิลลิเมตร [12.3 นิ้ว] - 8U: 356 มม |
||||||||
| น้ําหนัก (ไม่รวมโมดูล) | ประมาณ 5 กิโลกรัม | |||||||||
| มาตรฐานการออกแบบ | ||||||||||
| ความปลอดภัยทางไฟฟ้า |
IEC/UL 60950-1 ซีเอสเอ 222 |
|||||||||
| EMC |
ETSI EN 300 386 v13.2 EN 61000-6-2 /-3 |
|||||||||
| สิ่งแวดล้อม |
ETSI EN 300 019-2-1 (ประเภท 1.2) /-2 (ประเภท 2.3) /-3 (ประเภท 3.2) ETSI EN 300 132-2 สภาพการทํางานปกติตาม IEC 62040-5-3:2016 ข้อ 42สภาพการทํางานอื่น ๆ ตาม IEC 62040-5-3:2016 ข้อ 43, ต้องให้คําแนะนํา |
|||||||||
|
1) ดูใบข้อมูลเครื่องปรับ Flatpack2 สําหรับรายละเอียด 2) เมื่อระบบตั้งค่าโดยไม่มีตัวเลือก SPD |
3) ดูใบข้อมูลของตัวควบคุม Smartpack R สําหรับรายละเอียด 4) ความ ลึก ต่ํา ที่ แนะ นํา คือ 400 มิลลิเมตร [15.7 นิ้ว] |
|||||||||
