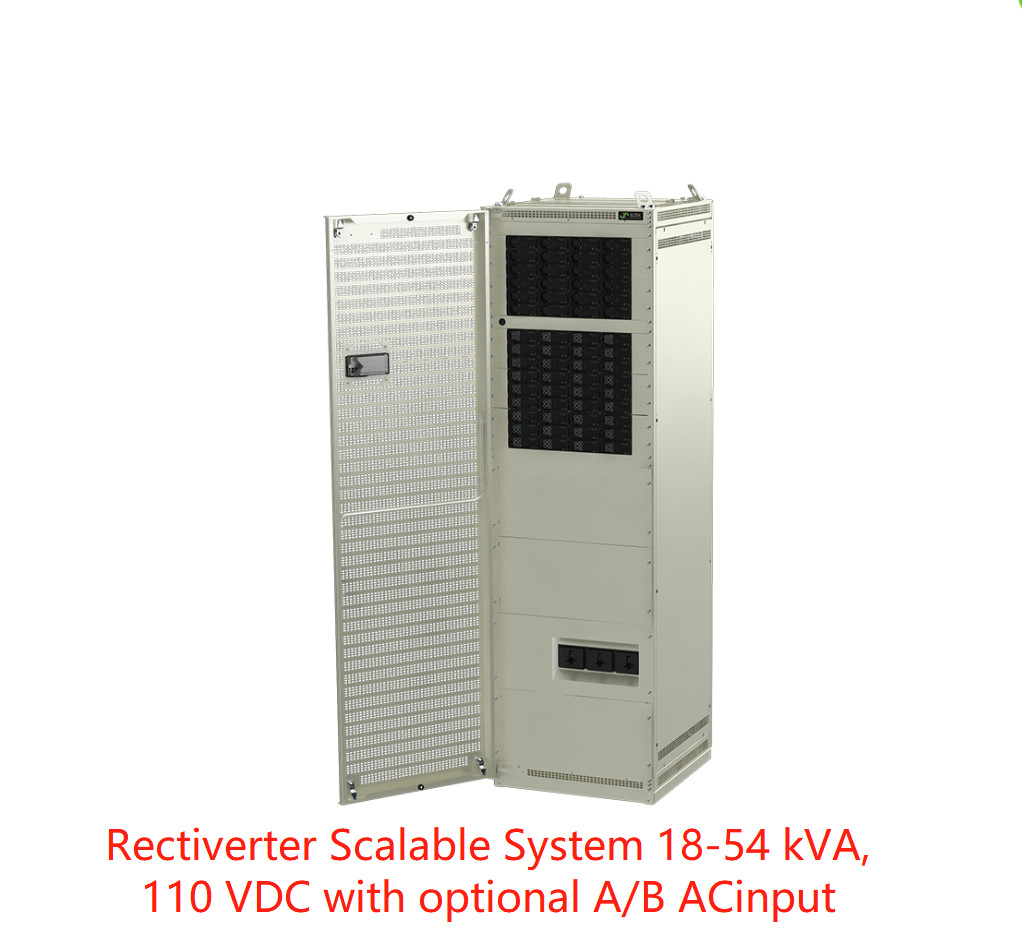

Eltek Rectiverter Indoor Scalable System 18-54 kVA, อินพุต 110 VDC A+B (CIEJ3643.4xxx )
Eltek Rectiverter Indoor Scalable System 18-54 kVA, อินพุต 110 VDC A+B (CIEJ3643.4xxx )
ระบบภายในอาคาร Rectiverter ที่ปรับขนาดได้ให้พลังงานสำรองสำหรับโหลด 400 VAC 3 เฟสหรือ 230 VAC 1 เฟส และไฟ 48 VDC สำหรับโหลด DC และการชาร์จแบตเตอรี่
ระบบภายในอาคาร Rectiverter ที่ปรับขนาดได้ให้ไฟสำรอง AC สำหรับโหลด 400 VAC 3 เฟสหรือ 230 VAC 1 เฟส และไฟ 110 VDC สำหรับการชาร์จแบตเตอรี่และโหลด DC เสริม
เมื่อใช้ร่วมกับอินพุต B ที่เป็นอุปกรณ์เสริม (อินพุต AC แบบคู่) จะช่วยลดความจำเป็นในการใช้ ATS แบบเดิม (สวิตช์ถ่ายโอนอัตโนมัติ) ในกรณีที่สวิตช์จากอินพุต A เป็น B ทำงานได้อย่างราบรื่นโดยไม่มีการหยุดชะงักของโหลด AC
เมื่อกำหนดค่าด้วยอินพุต AC คู่สำหรับใช้เป็น AC UPS จะจัดประเภทเป็น - VFI SS 111 ตามมาตรฐาน EN 62040-3

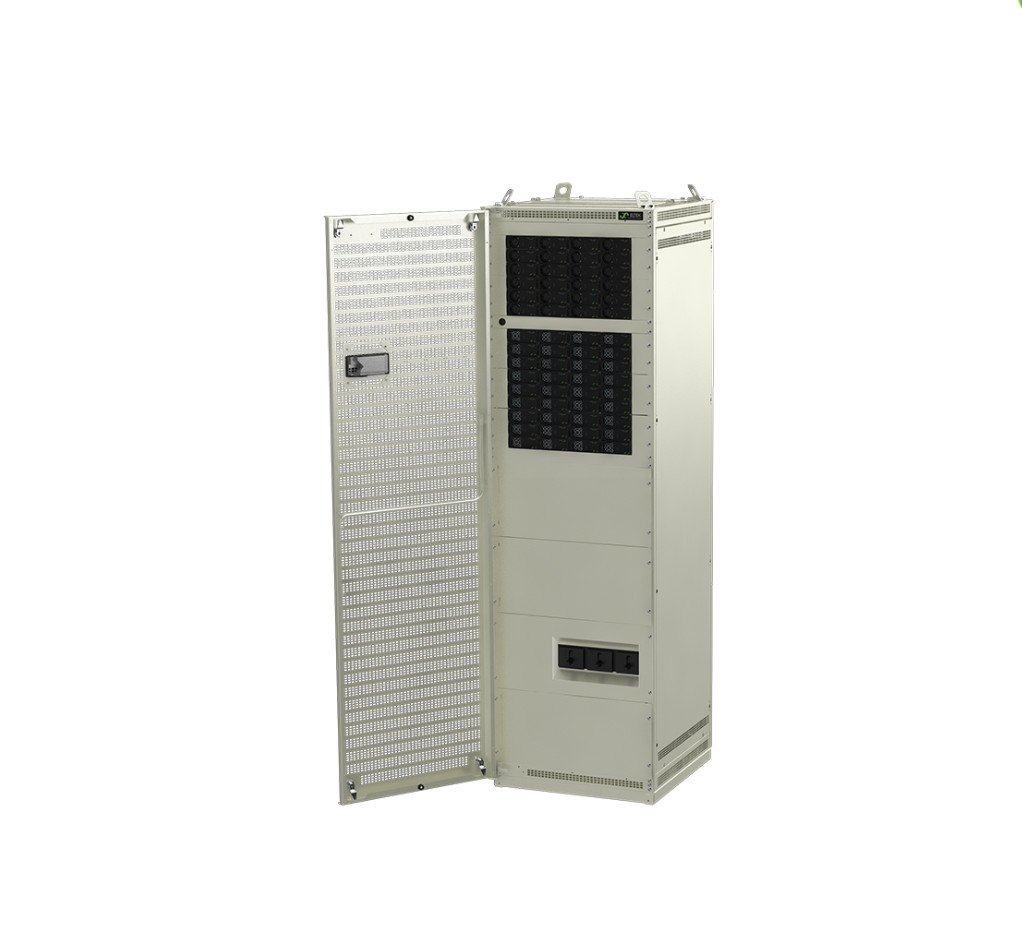

มุมมองด้านหน้า 54 KVA + 48 KW A-INPUT
| แบบอย่าง | 72 กิโลวัตต์ |
| ส่วนจำนวน | CIEJ3643.xxxx |
| ข้อมูลเข้า | |
| ช่วงแรงดันไฟฟ้า AC (3 เฟส Y) | 320-475 V |
| ช่วงแรงดันไฟฟ้า DC | 90-145 V |
| กระแสไฟ AC สูงสุด (ต่อเฟส) | 92-138 อา |
| ความถี่ | 50 Hz / 60 Hz |
| ตัวประกอบกำลัง | > 0.99 |
| ข้อมูลส่งออก | |
| ช่วงที่ปรับได้ AC (3 เฟส Y) | 346-415 วี |
| ช่วงที่ปรับได้ DC | 97-145 V |
| กำลังขับสูงสุดAC | 54,0 kVA / 43.2 กิโลวัตต์ |
| กำลังขับสูงสุด DC | 43.2 กิโลวัตต์ |
| ตัวประกอบกำลังโหลดที่ยอมรับได้ | 0 Ind. ถึง 0 Cap. |
| ความถี่ | 50 Hz / 60 Hz |
| เบรกเกอร์แบตเตอรี่ (2 ขั้ว) | 2*630 A |
| ตัวเลือก | |
| B-Input (อินพุต AC คู่) | 48 กิโลวัตต์ |
| สวิตช์บายพาสแบบแมนนวล | ภายใน |
พารามิเตอร์ :
| รุ่น/ข้อมูลการสั่งซื้อ | 54 kVA + 48 กิโลวัตต์ A-Input | 54 kVA + 48 kW B-Input | |
| ตระกูลผลิตภัณฑ์ | CIEJ3643.4xxx | CIEJ3643.4 xxx | |
| ข้อมูลเอาต์พุต AC | |||
| แรงดันไฟฟ้า (ค่าเริ่มต้น) / (ช่วงที่ปรับได้)1) | 400 VAC 3 เฟส (Y) / 346-415 VAC | ||
| ความถี่ (โหมดอินเวอร์เตอร์เริ่มต้น) | 50 Hz (ปรับได้) | ||
| ความถี่ (โหมดอินเวอร์เตอร์ที่ตั้งค่าได้) | 50Hz, 60Hz หรือซิงค์ล่าสุด 50/60Hz (ปรับได้) | ||
| กำลังสูงสุด (ต่อเนื่อง / โอเวอร์โหลด (<15s) ) | 43.2 กิโลวัตต์ (54 kVA) / 72 kVA | ||
| กระแสสูงสุด/เฟส (ต่อเนื่อง / โอเวอร์โหลด (<15s) ) | 78ARMS / 104,4ARMS | ||
| ปัจจุบัน (สูงสุด) ทริปด่วน/เฟส (20ms) | 380A (6 x เล็กน้อย) | ||
| ถือไว้ (แรงดันไฟตก) (ก่อนเปลี่ยนเป็นแบตเตอรี่) | > 5 ms @ โหลด 43.2 kW | ||
| THD | < 1.5% ที่โหลดความต้านทาน | ||
| คุณสมบัติเอาต์พุต |
โมดูล: ฟิวส์ใน L และ N , Hot pluggable 100 A MCCB, ขั้วต่อสกรูแต่ละตัวเอาท์พุต AC 70 mm2 สำหรับ L1-L3, N & PE |
||
| ข้อมูลเอาต์พุต DC | |||
| แรงดันไฟฟ้า (ค่าเริ่มต้น) / (ช่วงที่ปรับได้) | 122,5 VDC / 97 - 145 VDC | ||
| กำลัง (อินพุตสูงสุด @ ระบุ) | 43.2 กิโลวัตต์ 2) | ||
| กระแสไฟ (สูงสุด @VOUT ≤ 48 VDC) | 400 เอ 2) | ||
| รอเวลา กำลังขับสูงสุด | > 10ms;VOUT > 97 VDC | ||
| คุณสมบัติเอาต์พุต |
ป้องกันการลัดวงจร, การปิดระบบแรงดันไฟเกิน การเชื่อมต่ออินพุต/เอาต์พุตแบตเตอรี่กับสลักเกลียว M10 |
||
| ข้อมูลเข้า | |||
| แรงดันไฟ AC Mains (3 เฟส Y) | 320-475 VAC, | ||
| กระแสไฟ AC/เฟส (ที่แรงดันไฟขาออกที่กำหนด) (ขึ้นอยู่กับประเภทของโมดูล) | 92-138 แขน 4) | ||
| ความถี่ (ค่าเริ่มต้น: ช่วงการซิงค์) | 47-53 & 57-63 Hz | ||
| ความถี่ (ตั้งค่าได้: ช่วงการซิงค์) | 47-53 Hz, 57-63 Hz หรือทั้งสองอย่าง (แบบปรับได้) | ||
| ตัวประกอบกำลัง / THD | > 0.99 ที่โหลด 50% ขึ้นไป / < 3.5% | ||
| DC Voltage ระบุ / ขยายช่วง (ไม่มีการโอเวอร์โหลด)3) | 102 - 145 VDC / 90 - 145 VDC | ||
| กระแสไฟตรง (สูงสุด) | 450 A / 648 A ระหว่างโอเวอร์โหลด (15 วินาที) | ||
| คุณสมบัติอินพุต |
โมดูล : ฟิวส์ใน L และ N, Hot pluggable, Varistor, Hot pluggable 160 A MCCB, ขั้วต่อสกรูแต่ละตัวอินพุต AC 70 mm2 สำหรับ L1-L3, N & PE |
||
| แบตเตอรี & โหลดเบรกเกอร์ | |||
| เบรกเกอร์แบตเตอรี่ 2 ขั้ว | 2*MCCB 630 A | 1*MCCB 880 A | |
| เบรกเกอร์โหลด 2 ขั้ว | - | 1 * MCCB 630 A | |
| ตัวเลือก | |||
| กำลังไฟสูงสุดของอินพุต B (พร้อม FP2 HE, วงจรเรียงกระแส 2 กิโลวัตต์) | 48 กิโลวัตต์ | ||
| สวิตช์บายพาสแบบแมนนวล | 2*160 A | ||
| สเปคอื่นๆ | |||
| ประสิทธิภาพ | >96% (โหมดไฟหลัก (AC/AC และ AC/DC)), >94% (โหมดอินเวอร์เตอร์ (DC/AC)) | ||
| ระดับการป้องกัน | IP 20 | ||
| อุณหภูมิในการทำงาน | -40 ถึง +55°C (-40 ถึง +131°F) ความชื้น 5 - 95% RH ไม่มีการควบแน่น | ||
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85°C (-40 ถึง +185°F) ความชื้น 0 - 99% RH ไม่มีการควบแน่น | ||
| ขนาด[กxยxส] / น้ำหนัก | 600 x 600x 2000 มม. (23,7 x 23,7 x 78,8”) / 300 กก. (1100 ปอนด์) | ||
| มาตรฐานการออกแบบ | |||
| ความปลอดภัยด้านไฟฟ้า | EN 60950-1, EN 62040-1 ความปลอดภัยของ UPS | ||
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 ตอนที่ 15 EN 61000-6-1 /-2/-4/-5 |
||
|
สิ่งแวดล้อม |
ETSI EN 300 019: 2-1 (คลาส 1.2), 2-2 (คลาส 2.3) สภาพการทำงานปกติให้เป็นไปตาม IEC/EN 62040-3:2011 ข้อ 4.2 เงื่อนไขการทำงานอื่นๆ ตาม IEC 62040-3:2011 ข้อ 4.3 ต้องได้รับการแนะนำ 2011/65/EU (RoHS) และ 2012/19/EU (WEEE) |
||
|
1) ช่วงแรงดันเอาต์พุตที่กำหนดค่าในโรงงานและมีคีย์เฉพาะในแชสซีด้านบน 3) 90 - 102 VDC: ประสิทธิภาพลดลง - ไม่มีการเพิ่มกำลังและเพิ่มแรงดันไฟฟ้า THD บนเอาต์พุต AC |
2) โหลด AC มีลำดับความสำคัญขีดสุดมีอยู่กำลังขับและกระแสไฟตรง DC ขึ้นอยู่กับโหลด AC ทันทีและแรงดันไฟฟ้าอินพุต ACเช่นสูงสุด 28,8kW/260 A ที่ไฟ AC เต็มและอินพุตระบุสำหรับ 230VAC 4) หากแรงดัน DC ถูกดึงต่ำกว่า 97 V กระแสไฟเข้าอาจเพิ่มขึ้นเหนือระดับนี้ |
||
* ตู้ Rectiverter ในร่มพร้อมฟีด AC & DC ในตู้เดียว
