Eltek Rectiverter ระบบในร่ม Scalable system 18kva 36kva 54kva 72kva พร้อมอินพุต AC เดียว (CTER2442.4xxx CTER3642.4xxx CTER4842.4xxx )
ระบบภายในอาคาร Rectiverter ที่ปรับขนาดได้ให้ไฟสำรอง AC สำหรับโหลด 400 VAC 3 เฟสหรือ 230 VAC 1 เฟส และไฟ 48 VDC สำหรับการชาร์จแบตเตอรี่และโหลด DC เสริม
ระบบมีให้เลือกสามแบบด้วยกำลังเอาต์พุต AC สูงสุด 36, 54 หรือ 72 kVAการกระจายกระแสสลับถูกรวมไว้ในตู้ที่มีตัวแบ่งโหลดแบบ 3 เฟสหรือ 1 เฟสที่เป็นไปได้
เมื่อใช้ร่วมกับเอาต์พุต AC ระบบยังสามารถป้อนโหลด DC ได้สูงถึง 57,6 kW พร้อมการจ่ายไฟ DC ในตัวสำหรับโหลด -48 VDC
l 400 VAC 3 เฟส (Y) อินพุต
l 400 VAC 3 เฟส (Y) เอาต์พุต
อินพุต/เอาต์พุต 48 VDC
l เอาต์พุต AC สูงสุด 72 kVA / 57,6 kW
l เอาต์พุต DC สูงสุด 57,6 kW
ล. การกระจายกระแสสลับ
ล. ตัวเลือกการกระจายกระแสตรง
l ตัวเลือกบายพาสแบบแมนนวล
l มากถึง 4 สายแบตเตอรี่
l เทคโนโลยีการถ่ายโอนในตัว
l ความสามารถในการโอเวอร์โหลด 150%, 15S
l 600% กระแสไฟเดินทางเร็ว 20 ms
l ร้อนเสียบได้
l ตัวควบคุม Smartpack2
l ทำงานแบบขนานด้วยวงจรเรียงกระแส Flatpack2
l การปฏิบัติตามข้อกำหนดทั่วโลก
l เทคโนโลยี HE ที่จดสิทธิบัตร
โทรคมนาคม-มือถือ/ไร้สาย
· LTE/4G/WiMAX
· ระบบเสาอากาศแบบกระจาย
· บรอดแบนด์
· สถานีฐานวิทยุ/ไซต์เซลล์
โครงสร้างพื้นฐานทางรถไฟและเมโทร
·การควบคุมและการป้องกัน
· การส่งสัญญาณ
· GSM-R
· ระบบความปลอดภัย
ยูทิลิตี้ไฟฟ้า
·การควบคุมและการป้องกัน
ระบบ SCADA
พารามิเตอร์ :
|
ระบบที่ปรับขนาดได้ 18-72 kVA, อินพุตเดี่ยว |
||||
| รุ่น/ข้อมูลการสั่งซื้อ | 36 kVA | 54 kVA | 72 kVA | |
| ตระกูลผลิตภัณฑ์ | CTER2442.4xxx | CTER3642.4xxx | CTER4842.4xxx | |
| ข้อมูลเอาต์พุต AC | ||||
| แรงดันไฟฟ้า (ค่าเริ่มต้น) / (ช่วงที่ปรับได้)1) | 400 VAC 3 เฟส (Y) / 346-415 VAC | |||
| ความถี่ (โหมดอินเวอร์เตอร์เริ่มต้น) | 50 Hz (ปรับได้) | |||
| ความถี่ (โหมดอินเวอร์เตอร์ที่ตั้งค่าได้) | 50Hz, 60Hz หรือซิงค์ล่าสุด 50/60Hz (ปรับได้) | |||
| กำลังสูงสุด (ต่อเนื่อง / โอเวอร์โหลด (<15s) ) | 28.8 กิโลวัตต์ (36 kVA) / 48 kVA | 43.2 กิโลวัตต์ (54 kVA) / 72 kVA | 57,6 กิโลวัตต์ (72 kVA) / 96 kVA | |
| สูงสุด/เฟสปัจจุบัน (โอเวอร์โหลดต่อเนื่อง (<15s)) | 52ARMS / 69,6ARMS | 78ARMS / 104,4ARMS | 104ARMS / 139,2ARMS | |
| ปัจจุบัน (สูงสุด) ทริปด่วน/เฟส (20ms) | 256A (6 x เล็กน้อย) | 380A (6 x เล็กน้อย) | 512A (6 x เล็กน้อย) | |
| ถือไว้ (แรงดันไฟตก) (ก่อนเปลี่ยนเป็นแบตเตอรี่) | > 5 ms @ โหลดเต็ม | |||
| THD | < 1.5% ที่โหลดความต้านทาน | |||
|
คุณสมบัติเอาต์พุต |
โมดูล: ฟิวส์ใน L และ N , Hot pluggable การจ่ายไฟ AC 1 ขั้วหรือ 3 ขั้ว (เชื่อมต่อโดยตรงบน MCB หรือ MCCB) ความจุของเบรกเกอร์สูงสุดตามเบรกเกอร์สูงสุดที่แนะนำสำหรับโมดูลเรคติเวอร์เตอร์ |
|||
| ข้อมูลเอาต์พุต DC | ||||
| แรงดันไฟฟ้า (ค่าเริ่มต้น) / (ช่วงที่ปรับได้) | 53.5 VDC / 43 - 58 VDC | |||
| กำลัง (อินพุตสูงสุด @ ระบุ) | 28.8 กิโลวัตต์ 2) | 43.2 กิโลวัตต์ 2) | 57,7 กิโลวัตต์ 2) | |
| กระแสไฟ (สูงสุด @VOUT ≤ 48 VDC) | 600 เอ 2) | 900A 2) | 1200 เอ 2) | |
| ถือครองเวลา กำลังขับสูงสุด | > 10ms;VOUT > 41 VDC | |||
| คุณสมบัติเอาต์พุต | ป้องกันการลัดวงจร, การปิดระบบแรงดันไฟเกิน | |||
| ข้อมูลเข้า | ||||
| แรงดันไฟ AC Mains (3 เฟส Y) | 320-475 VAC, | |||
| กระแสไฟสลับ/เฟส (ขึ้นอยู่กับชนิดของโมดูล) | 56-96 แขน 4) | 84-144 แขน 4) | 112-192 อาวุธ 4) | |
| ความถี่ (ค่าเริ่มต้น: ช่วงการซิงค์) | 47-53 & 57-63 Hz | |||
| ความถี่ (ตั้งค่าได้: ช่วงการซิงค์) | 47-53 Hz, 57-63 Hz หรือทั้งสองอย่าง (แบบปรับได้) | |||
| ตัวประกอบกำลัง / THD | > 0.99 ที่โหลด 50% ขึ้นไป / < 3.5% | |||
| DC Voltage ระบุ / ขยายช่วง (ไม่มีการโอเวอร์โหลด)3) | 45 - 58 VDC / 40 - 45 VDC | |||
| กระแสไฟตรง (สูงสุด)/ ระหว่างโอเวอร์โหลด (15 วินาที) | 768 A / 1080 A | 1152 A / 1620 A | 1536 / 2160 A | |
| คุณสมบัติอินพุต |
โมดูล : ฟิวส์ใน L และ N, Hot pluggable, Varistor, Hot pluggable ขั้วต่อสกรูแต่ละตัวอินพุต AC 120 mm2 สำหรับ L1-L3, N & PE |
|||
| เบรกเกอร์แบตเตอรี่ | ||||
| เบรกเกอร์แบตเตอรี่ 1 ขั้ว | ตัวยึด 2*TPS 2 อัน (800-1600 A) หรือตัวยึด 4*TPS 00 (250-600 A) | |||
| ตัวเลือก | ||||
| การกระจายกระแสตรง (เชื่อมต่อโดยตรงกับเบรกเกอร์) | 1-125 A, เบรกเกอร์ MCB 1 ขั้ว (สูงสุด 30 ชิ้น 18 มม., สูงสุด 20 ชิ้น 27 มม.) | |||
| การกระจายกระแสตรง (เอาต์พุตจำนวนมาก) | 2*600 A (ตัวยึด 2*TPS 00 250-600 A) | |||
| สวิตช์บายพาสแบบแมนนวล | 2*200 A | |||
| LVBD (1 ขั้ว) | 1800 A | |||
| สเปคอื่นๆ | ||||
| ประสิทธิภาพ | >96% (โหมดไฟหลัก (AC/AC และ AC/DC)), >94% (โหมดอินเวอร์เตอร์ (DC/AC)) | |||
| ระดับการป้องกัน | IP 20 | |||
| การเชื่อมต่อ | การเชื่อมต่อบนหรือล่าง | |||
| อุณหภูมิในการทำงาน | -40 ถึง +55°C (-40 ถึง +131°F) ความชื้น 5 - 95% RH ไม่มีการควบแน่น | |||
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85°C (-40 ถึง +185°F) ความชื้น 0 - 99% RH ไม่มีการควบแน่น | |||
| ขนาด[กxยxส] / น้ำหนัก | 600 x 600x 2000 มม. (23,7 x 23,7 x 78,8”) / 300 กก. (1100 ปอนด์) | |||
| มาตรฐานการออกแบบ | ||||
| ความปลอดภัยด้านไฟฟ้า | EN 60950-1, EN 62040-1 ความปลอดภัยของ UPS | |||
| EMC | ETSI EN 300 386 V.1.6.1, FCC CFR 47 ตอนที่ 15 EN 61000-6-1 /-2/-3/-4, EN62040-2 | |||
|
สิ่งแวดล้อม |
ETSI EN 300 019: 2-1 (คลาส 1.2), 2-2 (คลาส 2.3) สภาวะการทำงานปกติเป็นไปตามข้อกำหนด IEC/EN 62040-3:2011 ข้อ 4.1 RoHS (2011/65/EU) และ WEEE (2002/96/EC) |
|||
|
1) ช่วงแรงดันเอาต์พุตที่กำหนดค่าในโรงงานและมีคีย์เฉพาะในแชสซีด้านบน 3) 40 - 45 VDC: ประสิทธิภาพลดลง - ไม่มีการเพิ่มกำลังและเพิ่มแรงดันไฟฟ้า THD บนเอาต์พุต AC |
2) โหลด AC มีลำดับความสำคัญขีดสุดมีอยู่กำลังขับและกระแสไฟตรง DC ขึ้นอยู่กับโหลด AC ทันทีและแรงดันไฟฟ้าอินพุต ACเช่น สูงสุด 800W/16,7A ต่อโมดูลที่ไฟ AC เต็มและอินพุตระบุสำหรับ 230VAC 4) หากแรงดัน DC ถูกดึงต่ำกว่า 43V กระแสไฟเข้าอาจเพิ่มขึ้นเหนือระดับนี้ |
|||

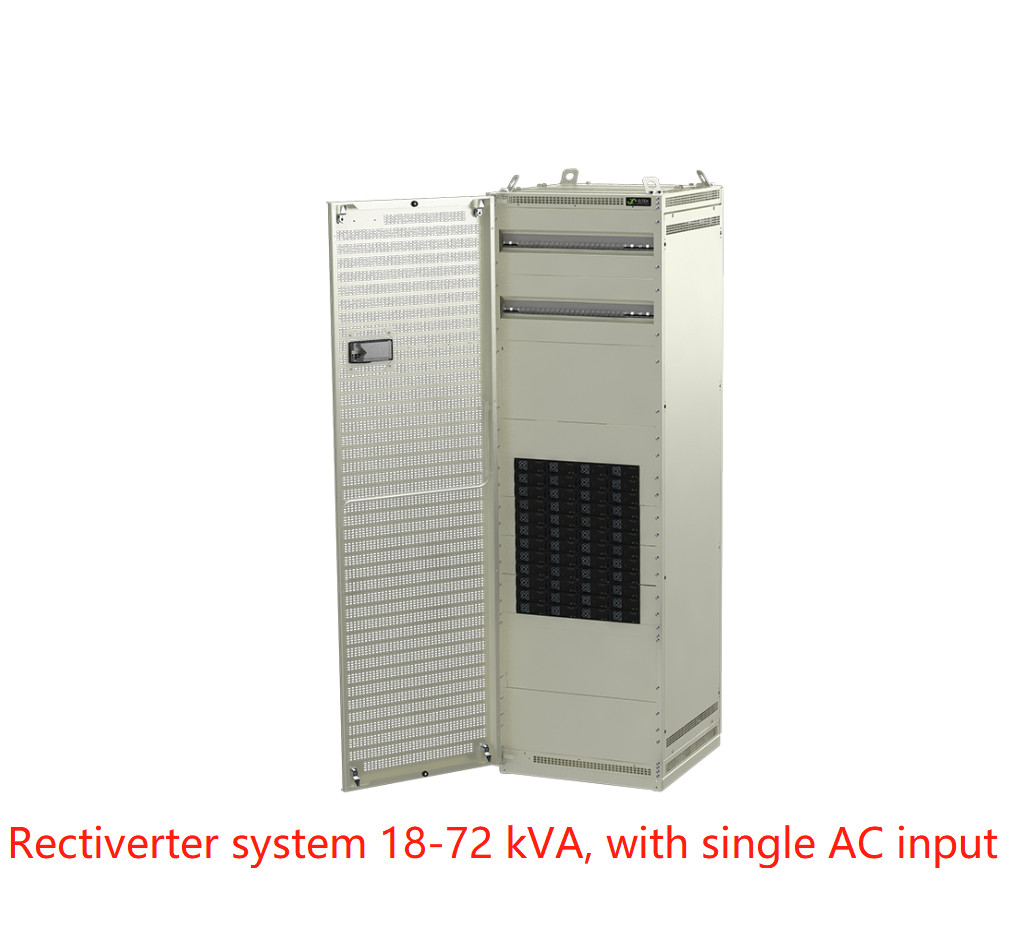

* ตู้ Rectiverter ในร่มพร้อมฟีด AC & DC ในตู้เดียว

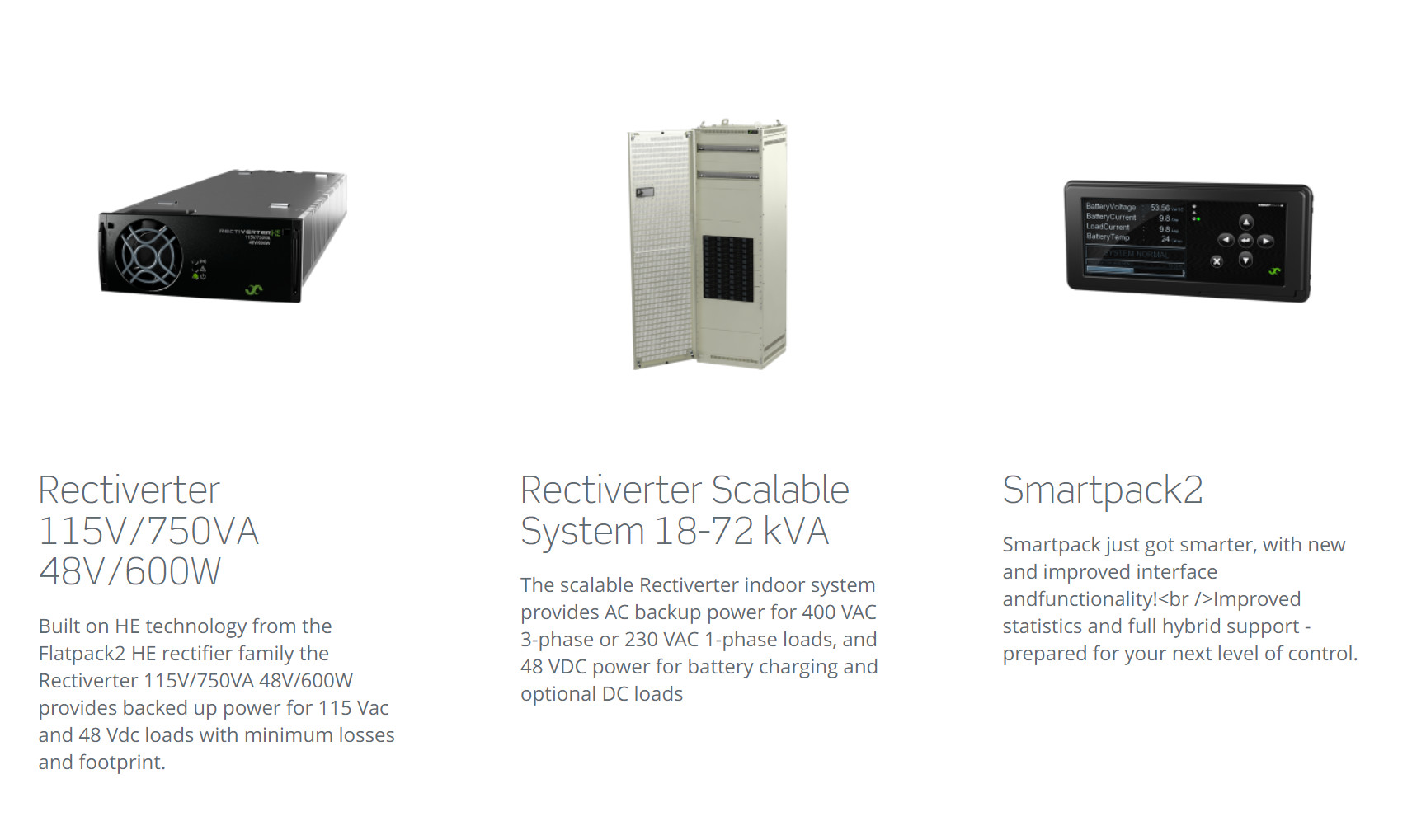

สินค้าที่เกี่ยวข้อง :
