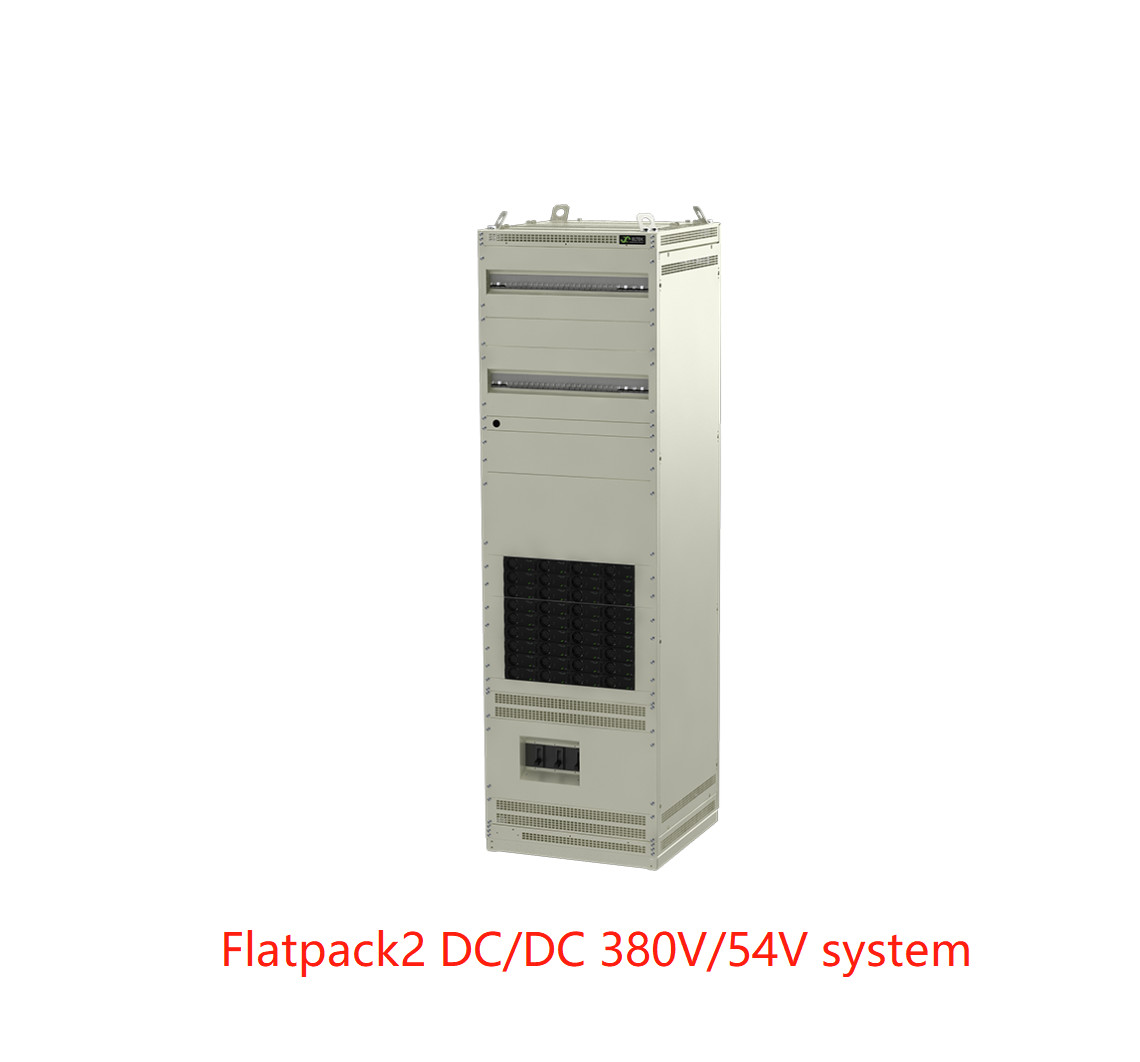

Eltek 380V ถึง 54V ระบบแปลง DC-DC Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)
Eltek 380 V ถึง 54 V DC-DC converter ระบบ Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)
การใช้โมดูล Flatpack2 DC/DC 380V/48V 3000W SHE กับชุดควบคุมและการตรวจสอบ Smartpack2 ที่มีคุณสมบัติครบถ้วนของ Eltek ช่วยให้ไซต์ได้รับประโยชน์จากการใช้แรงดันไฟฟ้า 380 Vdc เป็นแรงดันไฟฟ้าในการส่ง
ไม่ว่าจะเป็นทางเลือกที่แข่งขันได้กับ UPS แบบเดิมในศูนย์ข้อมูล หรือสำหรับโรงไฟฟ้าส่วนกลางในการขยายไซต์งานโทรคมนาคม
การผสานรวมโมดูลตัวแปลงประสิทธิภาพสูงที่ล้ำสมัยเข้ากับหน่วยตรวจสอบและควบคุม Smartpack2 ที่มีคุณสมบัติของ Eltek ประสิทธิภาพสูง Flatpack2 DC/DC 380V/54V Power System จะแปลงแรงดันไฟฟ้าบัส 380 Vdc ลงเป็น 54 Vdc ที่ได้รับการควบคุมด้วย a ประสิทธิภาพของโมดูล 98.2%
l การป้องกันอินพุต
ล. ความเก่งกาจ
l ความสามารถในการปรับขนาด
l โมดูลาร์ – สร้างเมื่อภาระของคุณเพิ่มขึ้น
l ประสิทธิภาพสูง (SHE)
l ตัวควบคุม Smartpack2
l ร้อนเสียบได้
l 50-55 Vdc เอาต์พุตที่ปรับได้
l เทคโนโลยี SHE ที่จดสิทธิบัตร
แอปพลิเคชั่น
โทรคมนาคม
• การขยายสำนักงานกลางโทรคมนาคม
• การอัพเกรดไซต์พลังงานสูง
ศูนย์ข้อมูล
• แปลงจาก 380 VDC (260-400 VDC) เป็น 50-55 VDC
• สิ่งอำนวยความสะดวก Colocation
• การเปลี่ยนโรงงาน UPS+VDC
พารามิเตอร์ :
| แบบอย่าง | ระบบ 36 กิโลวัตต์ | ระบบ 72 กิโลวัตต์ | ระบบ 108 กิโลวัตต์ |
| ส่วนจำนวน | CDT31242.xxx | CDT32442.xxx | CDT33642.xxx |
| ข้อมูลเข้า | |||
| แรงดันไฟฟ้า (ช่วงการทำงาน) | 260 - 400 VDC | ||
| กระแสสูงสุด | 147.6 A | 295.2 ก (2x 147.6 ก) | 442.8 เอ (3x 147.6 เอ) |
| การป้องกัน (ระดับโมดูล) | ฟิวส์ ปิดเมื่อ VIN อยู่นอกช่วง | ||
| การป้องกัน (ระดับตู้) | 1x 160 A MCCB | 2x 160 A MCCB | 3x 160 A MCCB |
| ข้อมูลส่งออก | |||
| แรงดันไฟฟ้า (ค่าเริ่มต้น) | 54.5 VDC | ||
| แรงดันไฟฟ้า (ช่วงที่ปรับได้) | 50 - 55 VDC | ||
| กำลังสูงสุด, อินพุตระบุ | 36 กิโลวัตต์ | 72 กิโลวัตต์ | 108 กิโลวัตต์ |
| กระแสสูงสุด @VOUT = 50 VDC | 720 A | 1440 อา | 2160 A |
| การแบ่งปันปัจจุบัน | ±5 % ของกระแสสูงสุดตั้งแต่โหลด 10 ถึง 100 % | ||
| การควบคุมแรงดันไฟฟ้าสถิตย์ | ±0.5 % จากโหลด 0 – 100 % และอินพุตระบุ | ||
| การควบคุมแรงดันไฟฟ้าแบบไดนามิก | ±5.0 % สำหรับการแปรผันของโหลด 10-90 % หรือ 90-10 % เวลาการควบคุม < 50 ms | ||
| เอาต์พุต DC | สูงสุด 2x 30 วิธี ≤63 A MCB สูงสุด 2x 20 วิธี ≤125 A MCB | ||
| การป้องกัน | การปิดระบบแรงดันไฟเกิน;ป้องกันการลัดวงจรอุณหภูมิสูง;การจำกัดกระแสไหลเข้าของปลั๊กอินร้อนOR-ing FET | ||
| ข้อมูลเพิ่มเติม | ดูเอกสารข้อมูล Flatpack2 DCDC 380V 48V 3000W SHE | ||
| การควบคุมและการตรวจสอบ | |||
| หน่วยตรวจสอบ | Smartpack2 | ||
| ปฏิบัติการในพื้นที่ | จอแสดงผลและปุ่มต่างๆ เว็บอินเตอร์เฟสผ่านเบราว์เซอร์มาตรฐาน | ||
| การทำงานระยะไกล | เว็บอินเตอร์เฟส;MODBUS;โปรโตคอล SNMP และอีเมล | ||
|
นาฬิกาปลุก |
สัญญาณเตือนแรงดันไฟขาออกต่ำและสูง (ระดับรองและระดับหลัก), สัญญาณเตือนข้อผิดพลาดของโลก, สัญญาณเตือนอุณหภูมิ, สัญญาณเตือนไฟดับ, สัญญาณเตือนเบรกเกอร์โหลดสะดุด และอื่นๆ อีกมากมาย | ||
| ข้อมูลเพิ่มเติม | ดูเอกสารข้อมูล Smartpack2 | ||
| ข้อมูลจำเพาะอื่นๆ | |||
| ประสิทธิภาพสูงสุด | 98.2% | ||
|
การแยกตัว |
4.2 kVDC – อินพุตและเอาต์พุต 2.2 kVDC – อินพุตดิน 0.5 kVDC – เอาต์พุต earth |
||
| อุณหภูมิในการทำงาน | -20 ถึง +45 °C (-4 ถึง +113 °F) การลดกำลังไฟที่ทำได้สูงกว่า 40 °C (104 °F) | ||
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85 °C (-40 ถึง +185 °F) | ||
| ความชื้น | 5 – 95 % RH ไม่กลั่นตัว | ||
| ขนาด [กxสxส] | 600 x 2000 x 600 มม. (23.62 x 78.74 x 23.62”) | ||
| มาตรฐานการออกแบบ | |||
| ความปลอดภัยด้านไฟฟ้า | IEC/EN 60950-1: 2013 | ||
|
EMC |
IEC/EN 61000-6-1:2007, IEC/EN 61000-6-2:2005, IEC/EN 61000-6-3:2007 + A1:2011, IEC/EN 61000-6-4:2007 + A1:2011, ETSI EN 300 386 v2.1.1: 2016 |
||
|
สิ่งแวดล้อม |
ผ่านการทดสอบตาม: ETSI EN 300 019-2-1 v2.2.1: 2014 (คลาส 1.2); ETSI EN 300 019-2-2 v2.3.1: 2013 (คลาส 2.3); ETSI EN 300 132-3-1 v2.1.1;2011/65/EU (RoHS) และ 2008/98/EC (WEEE) สภาพการทำงานปกติตาม IEC/EN 62040-5-3:2016 ข้อ 4.2 จะต้องแนะนำสภาพการทำงานอื่นๆ ตามข้อ 4.3 |
||
| 1) มุมมองตู้แสดงโดยไม่มีประตู | |||
