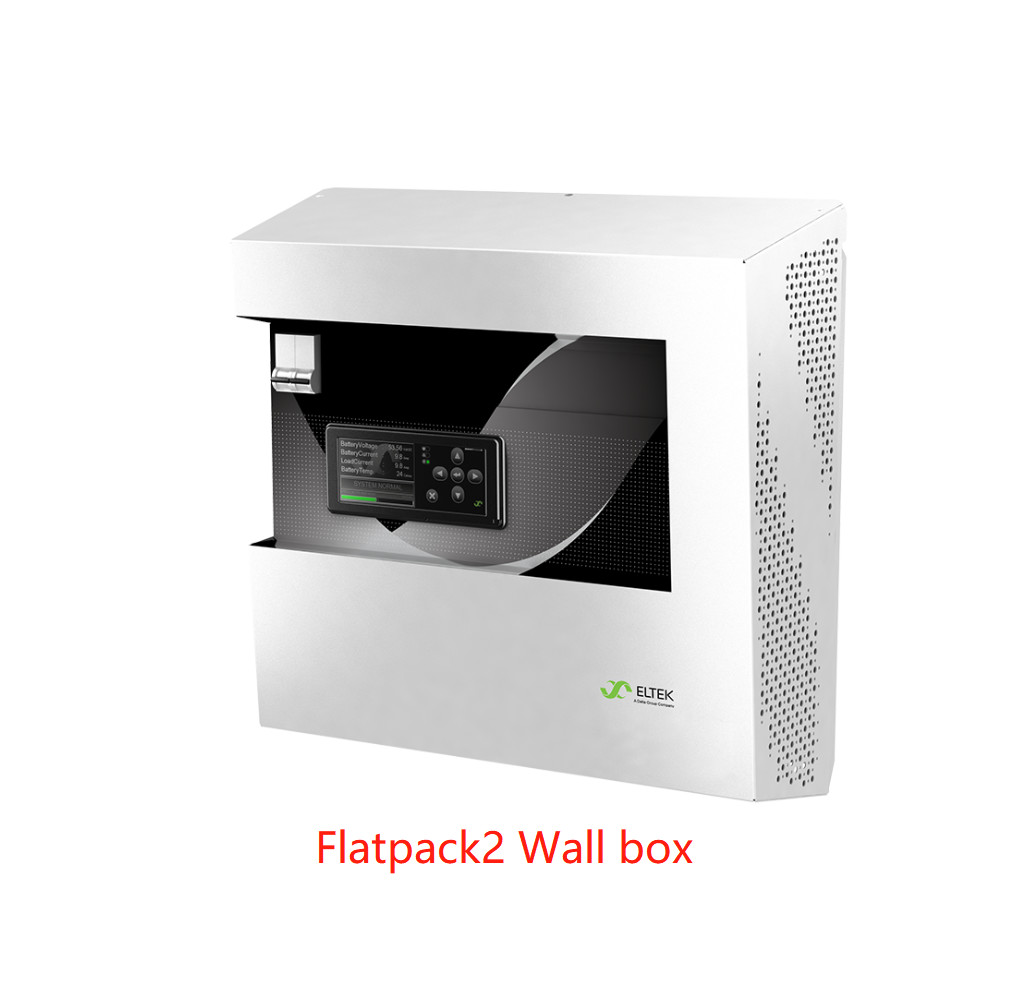

Eltek Flatpack2 กล่องติดผนัง 24VDC, 30VDC, 48 VDC, 60 VDC, 110 VDC และ 125 VDC

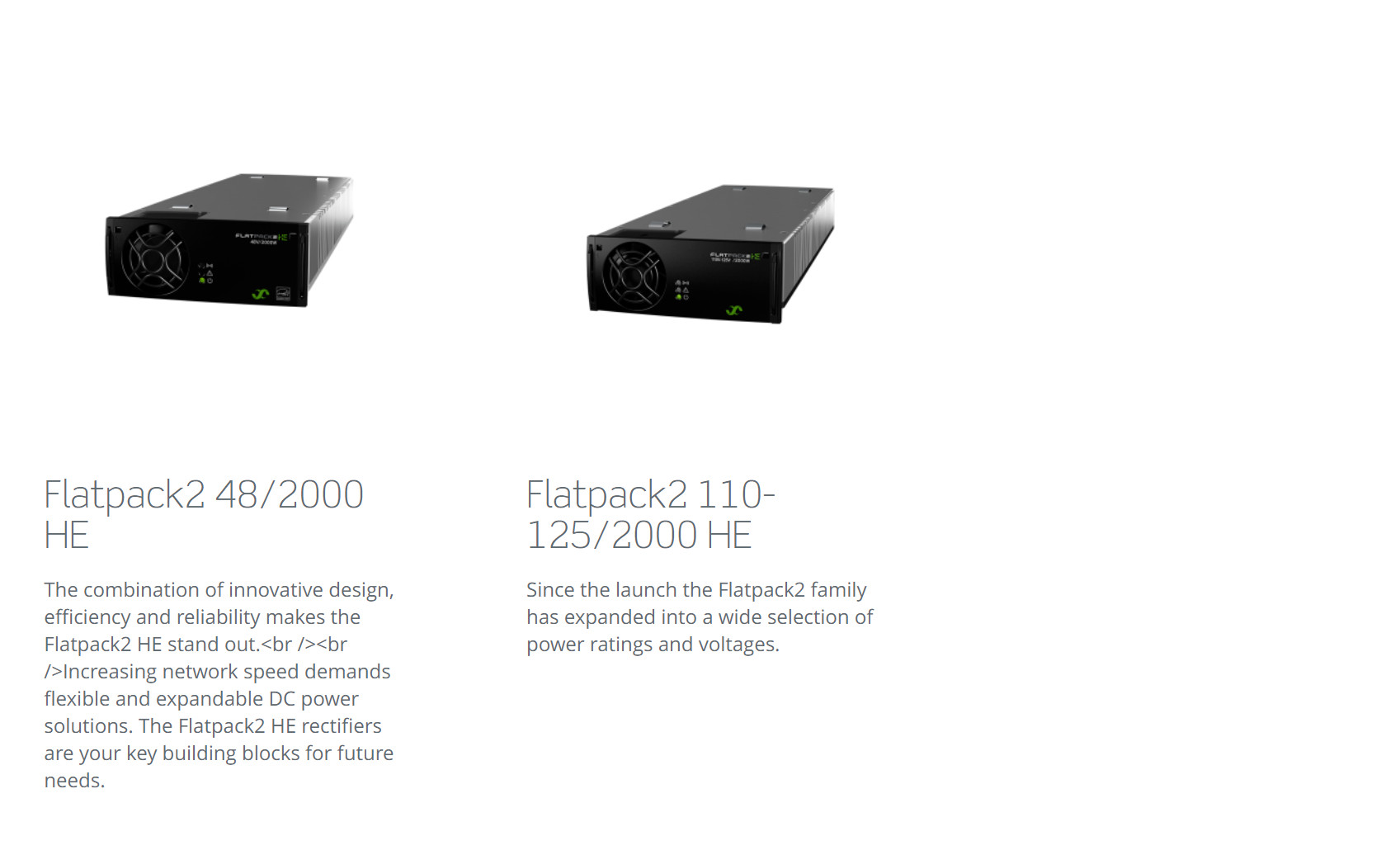

ขึ้นอยู่กับวงจรเรียงกระแสที่เลือก เอาต์พุต DC ของระบบสามารถเป็นค่าใดค่าหนึ่งต่อไปนี้: 24V/40-168 A,48V/15-83 A, 110V/10-34A
การออกแบบที่กะทัดรัดและการติดตั้งง่ายทำให้เป็นชุดจ่ายไฟ DC แบบติดผนังที่มีประสิทธิภาพ ช่วงเอาต์พุต DC กว้างของวงจรเรียงกระแสทำให้เหมาะสำหรับการทำงานแบบขนานกับแบตเตอรี่แบบอยู่กับที่ทุกประเภท รวมถึงตะกั่วกรดหรือนิกเกิลแคดเมียม
พารามิเตอร์ :
| ข้อกำหนดทางเทคนิค | ||||||
| แบบอย่าง | ฟีดจำนวนมาก 24-60V | ฟีดจำนวนมาก 110V | ระยะ 2 ขั้ว24 - 110V | 1 - ระยะขั้ว-48V | ||
| ส่วนจำนวน | CTO30210.000 | CTO30210.100 | CTO30210.xxxx | CTO30210.xxxx | ||
| ข้อมูลเข้า | ||||||
| แรงดันไฟฟ้า (ช่วง) | 85 - 300 VAC | |||||
| ฟีด AC เดี่ยว | • | • | • | • | ||
| ฟีด AC เดี่ยวพร้อม SPD ( OVP Class 2) | - | - | • | • | ||
| ฟีด AC คู่ (ตัวเรียงกระแส pr แยกกัน) | - | - | • | • | ||
| แนะนำเบรกเกอร์อินพุต | 16A สำหรับวงจรเรียงกระแส FP2 1 ตัวในระบบหรือวงจรเรียงกระแส FP2 2 ตัวพร้อมฟีดแต่ละตัว 25A สำหรับวงจรเรียงกระแส FP2 2 ตัวในระบบ | |||||
| การป้องกัน | ฟิวส์แต่ละตัวในโมดูลวงจรเรียงกระแส | |||||
| การเชื่อมต่อ |
โดยตรงบนอินพุต MCB สูงสุด 25mm2 ขั้วต่อสกรู PE สูงสุด 10 mm2และดึงสาย M5 เข้ากับแชสซีโดยตรง |
|||||
| ข้อมูลส่งออก | ||||||
| แรงดันไฟฟ้า (ค่าเริ่มต้น) | 24-60 Vกระแสตรง | 110-125 Vกระแสตรง | 24-110 Vกระแสตรง | - 48 Vกระแสตรง | ||
| NiCad รองรับจำนวนเซลล์ | 18-40 | 85-104 | 18-88 | 38 - 40 | ||
| Pb จำนวนเซลล์ที่รองรับ | 12-30 | 54-60 | 54 | 24 | ||
| กำลัง (สูงสุด) @ อินพุตที่ระบุ | 4000 วัตต์ | |||||
| ปัจจุบัน (สูงสุด) @ ระบุอินพุต | ดูหน้าก่อนหน้าหรือเอกสารข้อมูลวงจรเรียงกระแส Flatpack2 ที่เกี่ยวข้อง | |||||
| การส่งออกจำนวนมากที่ไม่มีการป้องกัน | • | • | - | - | ||
| เอาต์พุตแบตเตอรี่ที่มีการป้องกัน | - | - | 2 x 2 ขั้ว (16 - 63 A) | 3 x 1 ขั้ว (16 - 63A) | ||
| เอาต์พุตโหลดที่มีการป้องกัน | - | - | 3(4 .)2)) x 2 ขั้ว (6 - 63A) | 112)) x 2 ขั้ว (6 - 63A) | ||
| ตัวแบ่งและถอดแบตเตอรี่ในตัว | - | - | - | 200A | ||
| การเชื่อมต่อ |
เทอร์มินัล max 35mm2 |
เทอร์มินัล max 35mm2 |
โดยตรงบนอินพุต MCB สูงสุด 25mm2 | |||
| การป้องกันเอาต์พุตในวงจรเรียงกระแส | การปิดกั้น OR-ing FET หรือฟิวส์, ป้องกันการลัดวงจร & การป้องกันอุณหภูมิสูง | |||||
| การควบคุมและการตรวจสอบ | ||||||
| หน่วยตรวจสอบ | Smartpack 2 | |||||
| ปฏิบัติการในพื้นที่ | จอแสดงผลและปุ่มต่างๆ เว็บอินเตอร์เฟสผ่านเบราว์เซอร์มาตรฐานโดยใช้ WebPower | |||||
| การทำงานระยะไกล | WebPower (เว็บอินเตอร์เฟส โปรโตคอล SNMP และอีเมล) | |||||
| รีเลย์สัญญาณเตือน (การเชื่อมต่อ: แคลมป์ ≤ 1.5 mm2) | 6 x ศักยภาพในการเปลี่ยนหน้าสัมผัสฟรี (NO, NC, C) [สูงสุด 75V/ 2A/ 60W] | |||||
| อินพุต | 6 x กำหนดค่าได้ (ดิจิตอล แอนะล็อก) และ 3 อุณหภูมิ | |||||
| การวัดกระแส | วงจรเรียงกระแสกระแสไฟและหากใช้ตัวแบ่งแบตเตอรี่กระแสไฟของแบตเตอรี่และกระแสโหลด | |||||
| นาฬิกาปลุก | สัญญาณเตือนแรงดันไฟขาออกต่ำและสูง (ระดับรองและระดับหลัก), สัญญาณเตือนข้อผิดพลาดของโลก, สัญญาณเตือนอุณหภูมิ, สัญญาณเตือนไฟดับ, ความจุแบตเตอรี่ที่เหลืออยู่/ สัญญาณเตือนคุณภาพต่ำ, แบตเตอรี่/ ตัวตัดโหลด t สัญญาณเตือนการฉีกขาด และอีกมากมาย | |||||
| ข้อมูลจำเพาะอื่นๆ | ||||||
| การแยกตัว |
3.0 kVAC- อินพุตเพื่อเอาท์พุต 1.5 kVAC- อินพุตลงดิน 0.5 kVกระแสตรง- ส่งออกสู่พื้นดิน3) |
|||||
| อุณหภูมิในการทำงาน |
-40 ถึง +45°C (-40 ถึง +113°F) ความชื้น 5 - 95% RH ไม่มีการควบแน่น กำลังขับลดอัตราที่อุณหภูมิสูง ดูเอกสารข้อมูลสำหรับวงจรเรียงกระแสที่เกี่ยวข้อง |
|||||
| ระดับการป้องกัน | IP21, (IP22 พร้อมฝาครอบเพิ่มเติม PN: 298484) | |||||
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85°C (-40 ถึง +185°F) ความชื้น 0 - 99% RH ไม่มีการควบแน่น | |||||
| ขนาด[กxสxส] / น้ำหนัก | 452 x 450 x 200 มม. (17.8 x 17.7 x 7.9”) / 13 กก. (1 โมดูล) 15 กก. (2 โมดูล) | |||||
| มาตรฐานการออกแบบ | ||||||
| ความปลอดภัยด้านไฟฟ้า | EN 60950-1-3rdฉบับ | |||||
| EMC |
ETSI EN 300 386 V.1.4.1 EN 61000-6-1 / -2 / -3 / -4 |
|||||
| สิ่งแวดล้อม | ETSI EN 300 019, ETSI EN 300 132 - 2 | |||||
|
2) ขึ้นอยู่กับการกำหนดค่าอินพุต AC Mains 3) 1.5kVACสำหรับ Wallbox ที่มีวงจรเรียงกระแส Flatpack2 110V |
||||||
