ระบบรวม Eltek Flatpack2 2U พร้อมโหลดการกระจาย 32A /60A พร้อมตัวควบคุม Smartpack (CTO20402.xxxx)
ระบบรวม Eltek Flatpack2 2U พร้อมโหลดการกระจาย 32A /60A พร้อมตัวควบคุม Smartpack (CTO20402.xxxx)

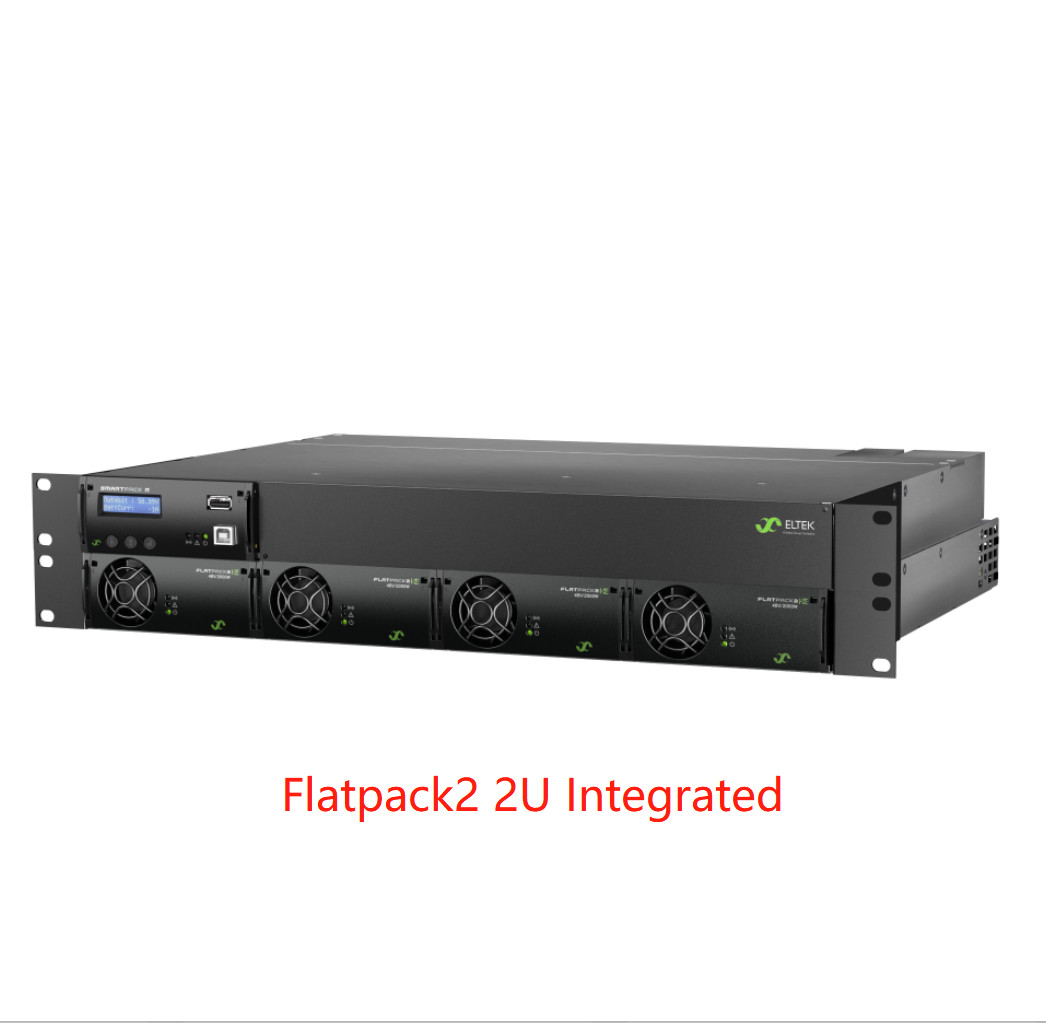

Flatpack2 2U Integrated ได้รับการออกแบบมาโดยเฉพาะเพื่อตอบสนองความต้องการความหนาแน่นที่สูงขึ้นและ
โซลูชันด้านพลังงานที่กะทัดรัดยิ่งขึ้น
เหมาะสำหรับการใช้งานที่ต้องการขยายได้ ซ่อมบำรุงง่าย
และแหล่งจ่ายไฟที่เชื่อถือได้ ติดตั้งภายในพื้นที่น้อยที่สุด
ฟีเจอร์หลัก
·ระบบที่สมบูรณ์
· ตัวควบคุม SMARTPACK R
·การควบคุมขั้นสูงและ
การตรวจสอบผ่านอีเธอร์เน็ต
ท่า
· USB ประเภทโฮสต์สำหรับเสียบปลั๊ก
อุปกรณ์ (เช่น WIFI; แฟลชไดรฟ์)
· USB TYPE B สำหรับการควบคุม
· ประสิทธิภาพสูงมาก
วงจรเรียงกระแส
· โมดูลที่เสียบได้ร้อน
· 2X ตำแหน่งเบรกเกอร์แบตเตอรี่
· LVBD (ตัวเลือก)
· 6X โหลดการกระจาย MCB
· LVLD (ตัวเลือก)
· 2U สูง
· การอนุมัติทั่วโลก
ข้อมูลทางเทคนิค:
| แบบอย่าง | การกระจาย 32A | จำหน่าย 60A | ||||||||
|
ส่วนจำนวน (กำหนดค่าระบบไฟฟ้าโทรคมนาคม) |
CTO20402.nnnn | CTO20402.nnnn | ||||||||
|
|
||||||||||
| ข้อมูลเข้า | ||||||||||
| แรงดันไฟฟ้า (ช่วง) | 85-300 VAC (โมดูล HE) 85-264 VAC (โมดูล SHE) | |||||||||
| ความถี่ | 45-66 Hz | |||||||||
| การกำหนดค่าเมน | บุคคล 1), 1p230VAC TN, 3p400VAC TN, 1p230VAC IT หรือ 3p230VAC IT | |||||||||
| การเชื่อมต่อ | การเชื่อมต่อด้านหลังบนขั้วต่อ Faston (6.3 มม.) 1) หรือเทอร์มินัลบล็อก สูงสุด 16 มม.2 | |||||||||
| ข้อมูลส่งออก | ||||||||||
| แรงดันไฟฟ้า | -48 VDC | |||||||||
| ปัจจุบัน (สูงสุด) | 150 A | |||||||||
| การกระจายแบตเตอรี่ | ||||||||||
| จำนวนเบรกเกอร์แบตเตอรี่ | 2x | |||||||||
| คะแนนเบรกเกอร์แบตเตอรี่ | 100 A (สูงสุด) | |||||||||
| LVBD | 150 A (ไม่จำเป็น) | |||||||||
| การเชื่อมต่อ | การเชื่อมต่อด้านหลังบน M6 Studs | |||||||||
| การกระจายโหลด | ||||||||||
| จำนวนโหลด MCB | 6x | 6x | ||||||||
| โหลดคะแนน MCB | 2-32 อา | 2-60 A | ||||||||
| LVLD | 150 A (ไม่จำเป็น) | 150 A (ไม่จำเป็น) | ||||||||
| การเชื่อมต่อ | การเชื่อมต่อด้านหลังบนแผงขั้วต่อ สูงสุด 4 mm2 | การเชื่อมต่อด้านหลังบนแผงขั้วต่อ สูงสุด 10 mm2 | ||||||||
| การควบคุมและการตรวจสอบ | ||||||||||
| หน่วยควบคุมและตรวจสอบ | สมาร์ทแพ็ค อาร์ 3) | |||||||||
| อินพุต | อินพุตดิจิตอล 6x (สำหรับตรวจสอบอุปกรณ์ภายนอก) | |||||||||
| ผลลัพธ์ | 6x รีเลย์สัญญาณเตือน | |||||||||
| การเชื่อมต่อ | การเชื่อมต่อระบบด้านหลังบนเทอร์มินัล 2.5 mm2 max | |||||||||
| ข้อมูลจำเพาะอื่นๆ | ||||||||||
| ไข้แดด |
3.0 kVAC – อินพุตและเอาต์พุต 1.5 kVAC – อินพุตดิน 0.5 kVDC – เอาต์พุต earth |
|||||||||
| อุณหภูมิในการทำงาน | -40 ถึง +65 °C [-40 ถึง +145 °F] | |||||||||
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85 °C [-40 ถึง +185 °F] | |||||||||
| ขนาด (กว้าง x ลึก x สูง) 4) | 482 x 370 x 89 มม. [19 x 14.9 x 3.5 นิ้ว] | |||||||||
| น้ำหนัก (ไม่รวมโมดูล) | 5 กก. [11 ปอนด์] | |||||||||
| มาตรฐานการออกแบบ | ||||||||||
| ความปลอดภัยด้านไฟฟ้า |
IEC/UL 60950-1 CSA 22.2 |
|||||||||
| EMC |
ETSI EN 300 386 v1.3.2 EN 61000-6-2 /-3 |
|||||||||
| สิ่งแวดล้อม |
ETSI EN 300 019-2-1 (คลาส 1.2) /-2 (คลาส 2.3) /-3 (คลาส 3.2) ETSI EN 300 132-2 สภาพการทำงานปกติตาม IEC 62040-5-3:2016 ข้อ 4.2เงื่อนไขการใช้งานอื่น ๆ ตาม IEC 62040-5-3:2016 ข้อ 4.3 จะต้องได้รับการแนะนำ |
|||||||||
|
1) เมื่อกำหนดค่าระบบโดยไม่มีตัวเลือกอุปกรณ์ SPD 2) ดูแผ่นข้อมูลเครื่องแปลงกระแสไฟฟ้า Flatpack 2 สำหรับรายละเอียดเพิ่มเติม |
3) ดูแผ่นข้อมูล Smartpack R สำหรับรายละเอียดเพิ่มเติม 4) ความลึกตู้ขั้นต่ำที่แนะนำคือ 400 มม. [15.7 นิ้ว] |
|||||||||
