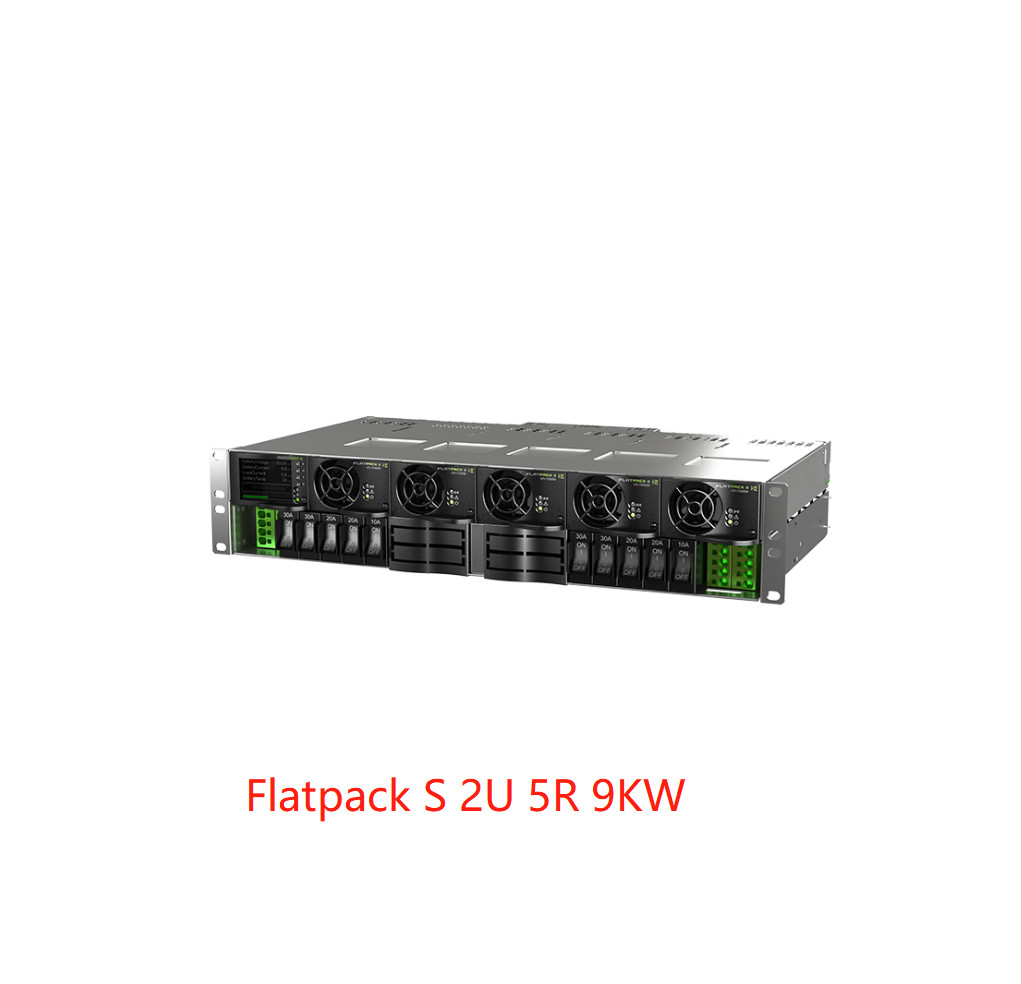

Eltek Flatpack S 2U สูง 9KW พร้อม Flatpack S 48/1800HE 150A (CTOS0502.nnnn)
ระบบความหนาแน่นพลังงานขนาดเล็กนี้ใช้เบรกเกอร์และวงจรเรียงกระแสแบบเสียบได้อย่างเดียว และสามารถกำหนดค่าให้เหมาะกับการใช้งานที่ต้องการได้อย่างง่ายดายแม้ในสนามการผสมผสานระหว่างวงจรเรียงกระแส Flatpack S HE และตัวควบคุม Smartpack S ช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัย เชื่อถือได้ และเป็นมิตรต่อสิ่งแวดล้อม
ความลึกที่ตื้นทำให้เหมาะสำหรับตู้ส่วนใหญ่และเป็นตู้ทดแทนที่ดีเยี่ยมและเนื่องจากทั้งหมดนี้ใช้เทคโนโลยี Eltek ที่ได้รับการพิสูจน์แล้ว ตระกูล Flatpack S จึงเป็นกุญแจสำคัญสำหรับความต้องการในอนาคต
l ระบบที่สมบูรณ์
l ตัวควบคุม SmartpackS
l วงจรเรียงกระแสประสิทธิภาพสูง
l การกระจายแบตเตอรี่
ล. การกระจายโหลด
l ความลึกของระบบ 270 มม.
ล. ความสูง 2U
l วงจรเรียงกระแสแบบเสียบปลั๊กร้อน
l คอนโทรลเลอร์แบบเสียบได้ร้อน
l การควบคุมและการตรวจสอบขั้นสูงผ่านพอร์ตอีเธอร์เน็ต
l 4 ตำแหน่งเบรกเกอร์ขนาดใหญ่สำหรับแบตเตอรี่และโหลด
l 10 x 30AMCB การกระจาย
l การเชื่อมต่อด้านหน้าแบบ Push-in
ล. LVBD
ล. LVLD (ไม่จำเป็น)
พารามิเตอร์ :
| แบบอย่าง | 2BB + 2LB | 2BB + 2LB LVLD | 4BB | |||||
|
ส่วนจำนวน (กำหนดค่าระบบพลังงานโทรคมนาคม) |
CTOS0502.nnnn | CTOS0502.nnnn | CTOS0502.nnnn | |||||
| ข้อมูลเข้า | ||||||||
| แรงดันไฟฟ้า (ช่วง) | 85 ถึง 305 VAC (45–66 Hz) / 85 ถึง 250 VDC | |||||||
| กระแสสูงสุด | 21 ARMS | |||||||
| การกำหนดค่าเมน | 3x เฟสเดียว | |||||||
| การเชื่อมต่อ | การเชื่อมต่อด้านหลังขั้วต่อ Faston (6.3 มม.) | |||||||
| ข้อมูลส่งออก | ||||||||
| แรงดันไฟฟ้าที่กำหนด | -48 VDC | |||||||
| กระแสไฟสูงสุด CE | 150 เอดีซี | |||||||
| UR ปัจจุบันสูงสุด (รู้จัก UL) | 100 ADC | |||||||
| การกระจายแบตเตอรี่ | ||||||||
| LVBD | ค่าเริ่มต้น | |||||||
| Plug-in Breakers (คะแนนสูงสุด) | 2x 80 A | 2x 80 A | 4x80 A | |||||
| การเชื่อมต่อ | การเชื่อมต่อด้านหลังบน M6 Studs, 25 mm2 max | |||||||
| การกระจายโหลด | ||||||||
| LVLD (บนเบรกเกอร์ขนาดใหญ่) | n/a | ค่าเริ่มต้น | n/a | |||||
| Plug-in Breakers ขนาดใหญ่ (คะแนนสูงสุด) | 2x 80 A | 2x 80 A | n/a | |||||
| การเชื่อมต่อเบรกเกอร์ขนาดใหญ่ | การเชื่อมต่อด้านหลังบน M6 Studs, 25 mm2 max | |||||||
| Plug-in Breakers ขนาดเล็ก (คะแนนสูงสุด) | 10 x 30 เอ 1) | |||||||
| การเชื่อมต่อ ปลั๊กอินเบรกเกอร์ขนาดเล็ก | การเชื่อมต่อด้านหน้า ขั้วต่อแบบกดเข้า สูงสุด 6 mm2 | |||||||
| การควบคุมและการตรวจสอบ | ||||||||
| Smartpack S | 6x อินพุต / เอาต์พุตและอีเธอร์เน็ต 2) | |||||||
| ข้อมูลจำเพาะอื่นๆ | ||||||||
| ขนาด (กว้าง / สูง / ลึก) | 19” / 2U / 270 มม. (รวมฝาครอบขั้วต่อด้านหลัง) 3) | |||||||
| น้ำหนัก (ไม่มีตัวควบคุม วงจรเรียงกระแส และเบรกเกอร์) | 6.3 กก. [13.88 ปอนด์] | |||||||
| การติดตั้ง | 19” ฟลัชเมาท์ | |||||||
| การเข้ารหัส (ป้องกันการผสมของแรงดันเอาต์พุต) | รหัสสำหรับ Flatpack S 48 V / 1000 W & 1800 W | |||||||
| มาตรฐานการออกแบบ | ||||||||
| ความปลอดภัยด้านไฟฟ้า | UL60950-1 / EN60950-1 | |||||||
| EMC |
ETSI EN 300 386 v1.6.1 EN 61000-6-1 (อุตสาหกรรมภูมิคุ้มกันแสง) EN 61000-6-2 (อุตสาหกรรมภูมิคุ้มกัน) EN 61000-6-3 + A1 (อุตสาหกรรมเบา) EN 61000-6-4 + A1 (อุตสาหกรรมการปล่อยมลพิษ) |
|||||||
| สิ่งแวดล้อม |
ETS 300 019-2-1 ชั้น 1.2 ETS 300 019-2-2 ชั้น 2.3 ETS 300 019-2-3 ชั้น 3.2 สภาพการทำงานปกติตาม IEC 62040-5-3:2016 ข้อ 4.2เงื่อนไขการใช้งานอื่น ๆ ตาม IEC 62040-5-3:2016 ข้อ 4.3 จะต้องได้รับการแนะนำ |
|||||||
|
1) แต่ละสาขาของเบรกเกอร์ (5 x เบรกเกอร์เฟรม B) ได้รับการจัดอันดับสูงสุด 80 A ทั้งหมด 2) ดูเอกสารข้อมูล Smartpack S 3) พื้นที่ด้านหน้าและด้านหลังของระบบ 30 มม. จำเป็นสำหรับการไหลของอากาศที่เหมาะสม |
||||||||

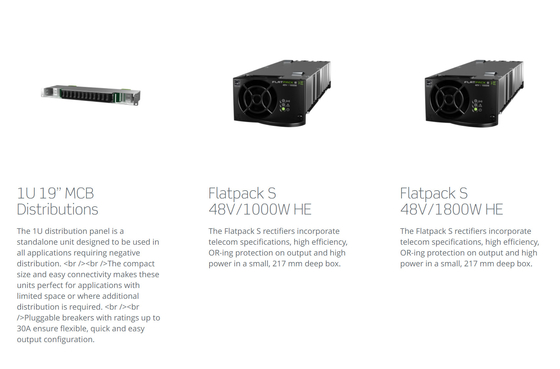

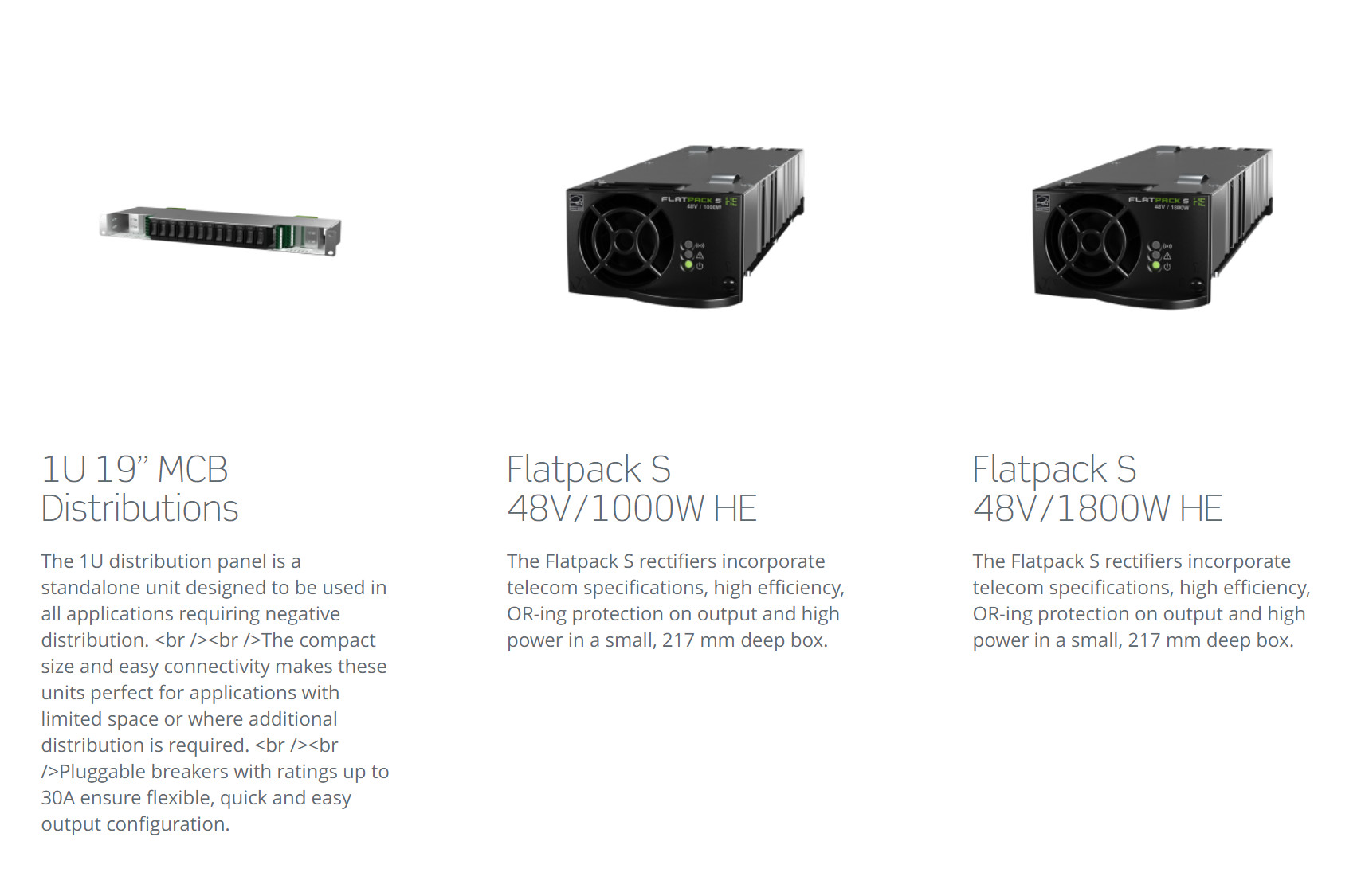

สินค้าที่เกี่ยวข้อง:
