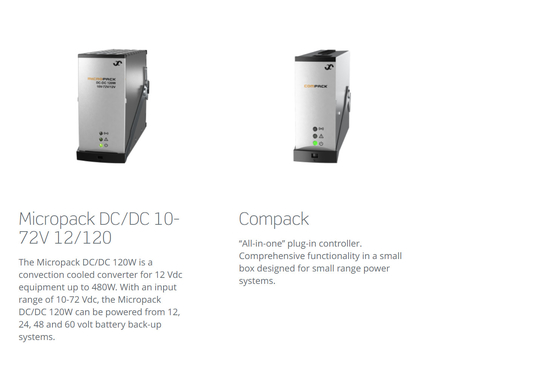

Eltek Micropack ระบบขนาดเล็ก 120W-1000W 12V 24V 48V ตัวเลือกที่มีตัวควบคุมเล็ก (241120.911 2 41120.920 241120.901)
Eltek Micropack ระบบขนาดเล็ก 120W-1000W 12V 24V 48V ตัวเลือกพร้อมเครื่องควบคุมขนาดเล็ก (241120.911 241120.920 241120.901)

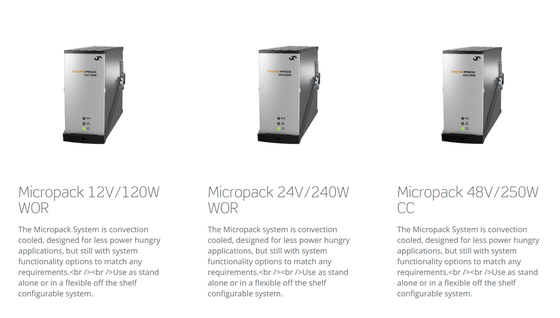

ระบบ Micropack มีระบบเย็นด้วยการกระบวนการกระบวนการ และถูกออกแบบมาเพื่อใช้งานที่ใช้พลังงานน้อยกว่า แต่ยังมีตัวเลือกการใช้งานของระบบให้เหมาะสมกับความต้องการใดๆใช้เป็นตัวเดียวหรือในระบบที่สามารถปรับแต่งได้ง่าย.

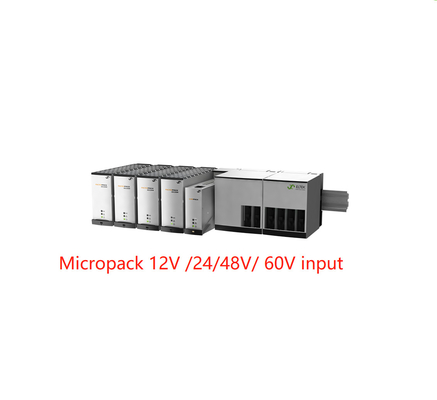

ระบบพลังงานไมโครแพคขยายเครือข่ายของคุณอีกขั้นหนึ่ง ด้วยช่วงความจุโดยทั่วไประหว่าง 120W และ 1000W และในตัวเลือก 12, 24 และ 48Vระบบนี้เหมาะสําหรับการใช้งานที่หลากหลาย.
ปริมาตร:
| รุ่น | แบตเตอรี่ Dist. | อาหารปลิว | อาหารหลากหลาย LVD | ความละเอียดของน้ําหนัก |
| เลขส่วน | 241120.915 | 241120.911 | 241120.912 /.914 | 241120.920 |
| ข้อมูลผลิต | ||||
|
การสนับสนุนความกระชับของระบบ การเชื่อมต่อการออกแบบหลากหลายที่ไม่คุ้มกัน การเชื่อมต่อการออกของภาระที่คุ้มกัน (MCB กระดานเดียวที่ติดต่อได้ในลบ) การเชื่อมต่อกับ Load dist (241120.920) การเชื่อมต่อการออกของแบตเตอรี่ที่ไม่ได้รับการป้องกัน (สานท์และ LVBD เป็นบวก) การเชื่อมต่อการออกของแบตเตอรี่ที่คุ้มกัน (MCB ต้นเดียว, shunt และ LVBD ในลบ) การป้องกันการออกกําลังในเครื่องปรับ / เครื่องแปลง |
-24 ∙ -48 วอลต์DC± 12 ± 48 วอลDC+12 / +24 ∙ +48 วอลDC-12 ∙ -48 วอลต์DC - 1 (สูงสุด 10 มม.2) 1 (สูงสุด 10 มม.2) - - - - 4 x 2 - 15 A (สูงสุด 4 มม.2) • • • - - 12 - (สูงสุด 10 มม.) 2 x สูงสุด 30 A (สูงสุด 10 มม.2) - - - ป้องกัน FET หรือไฟฟิวส์ OR ป้องกันวงจรสั้น และป้องกันอุณหภูมิสูง |
|||
| รายละเอียดอื่น ๆ | ||||
| CAN (1 x RJ45) |
CAN (1 x RJ45) 2 x LVD 2 x การล้มเหลวของไฟฟิวส์ 1 x การสับเปลี่ยนกระแสไฟฟ้า 26 มม [1.0?? ] 110 กรัม [0.24 ปอนด์] |
CAN (1 x RJ45) 1 x LVD 2x ความล้มเหลวของฟิวส์ 1 x ความผิดพลาดของดิน 66 มิลลิเมตร [2.6?? ] 250 กรัม |
- 73 มิลลิเมตร [2.9?? ] 165 กรัม [0.3 ปอนด์] |
|
| เครื่องเชื่อมต่อระบบควบคุม | ||||
|
ความกว้างขยาย |
66 มิลลิเมตร [2.6?? ] |
|||
| น้ําหนัก | 270 กรัม [0.6 ปอนด์] | |||
| รุ่น | เฉพาะตัว 2-pos 4-pos DC/DC 1-pos |
| เลขส่วน | 241120.900 241120.901 241120.902 241120.905 |
| DATA INPUT | |
| ความดันสูงสุด | 300 VAC/DC 72 VDC |
| ปัจจุบันสูงสุด | 2 A 7 A 7 A 15 A |
| การเชื่อมต่อ, ปลายสกรูสูงสุด 2.5 มิลลิเมตร2 | 1 x L/N/PE 1 x DC+/DC-/PE |
| การคุ้มครอง | ฟิวส์ส่วนตัวในโมดูลพลังงาน Micropack |
| การรหัส (ป้องกันการผสมผสานของแรงกระหน่ําออก) | ใช่และเพียงเครื่องปรับตรงเหมาะกับ Y, เพียง DC / DC เหมาะ |
| ข้อมูลผลิต | |
| โวลเตชั่น | 12VDC, 24 วอลDC, 30 วอลDC& 48 VDC |
| ปัจจุบันสูงสุด | 10 A 20 A 40 A 12 A |
| การเชื่อมต่อ, ปลายสกรูสูงสุด 2.5 มิลลิเมตร2 | 2 x VOUT + / VOUT ครับ - - 2 x VOUT + / VOUT ครับ |
| การเชื่อมต่อกับฐาน 241120.91x | - • • - |
| การป้องกันผลผลิตในเครื่องปรับ | ป้องกัน FET หรือไฟฟิวส์ OR ป้องกันวงจรสั้น และป้องกันอุณหภูมิสูง |
| รายละเอียดอื่น ๆ | |
| การออกของรีเล่ยสัญญาณสัญญาณโมดูลสูงสุด 1 มม.2 | • - - • |
| การเชื่อมต่อ CAN |
- / • (((3 pin)1)• (2 สาย) • (2 สาย) - / • (((3 ปิน)1) ) ) |
| ความกว้าง | 44 มิลลิเมตร [1.7?? ] 142 มิลลิเมตร [5.6?? ] 231 มิลลิเมตร [6.1?? ] 44 มิลลิเมตร [1.7?? ] |
| น้ําหนัก | 70 กรัม 160 กรัม 250 กรัม 78 กรัม |
| รุ่น | DIN Rail Marine Filter เครื่องกรองน้ํา |
| เลขส่วน | 241120.930 |
| รายละเอียดอื่น ๆ | |
| ระดับ / การเชื่อมต่อ | 85 - 300 VAC/DC, 0 - 12.5 A / L- N (DC + /-) + PE: 2.5 มม.2เครื่องปลายสกรู |
| ขนาด / น้ําหนัก | 35 x 99 x 114.5 มิลลิเมตร [1.4 x 4.1 x 4.7] / 328 กรัม [0.72 ปอนด์] |
| ทุกรุ่น | |
| รายละเอียดอื่น ๆ | |
| วัสดุครอบ | พลาสติกที่มีระดับ V0 และอลูมิเนียม |
| อุณหภูมิ | การทํางาน: -40 ถึง +65 °C (-40 ถึง +149 °F), การเก็บ: -40 ถึง +85 °C (-40 ถึง +185 °F) |
| การติดตั้ง | 35 มม DIN rail |
| ขนาด (H x D) | 89 มิลลิเมตร (2U)2)x สูงสุด 150mm (รวม DIN rail) มม [3.5 x 5.9 ′′] |
| มาตรฐานการออกแบบ | |
| ความปลอดภัยทางไฟฟ้า | EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2014 |
|
EMC |
EN 61000-6-1:2019 / -2:2019 / -3:2007/A1:2011/AC:2012 / -4:2019 FCC CFR47 ส่วน 15B ตอน 109: 2010, ETSI EN 300 386 v21.1: 2016 |
| แฮร์มอนิกส์หลัก | EN 61000-3-2:2019 |
|
สิ่งแวดล้อม |
ETSI EN 300 019: 2-1 (ประเภท 1.2) & 2-2 (ประเภท 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE) สภาพการทํางานปกติตาม IEC 62040-5-3:2016 ข้อ 42สภาพการทํางานอื่น ๆ ตาม IEC 62040-5-3:2016 ข้อ 43, ต้องให้คําแนะนํา |
| ความเป็นมาของเรือ (EMC Class B) | DNVGL-CG-0339:2015 |
|
1) เครื่องเชื่อม CAN ที่มีใน HW rev ≥ 2 2) ปล่อยให้มีอย่างน้อย 1U ต่ํากว่าและเหนือเพื่อให้แน่ใจว่าการไหลของอากาศ |
|
