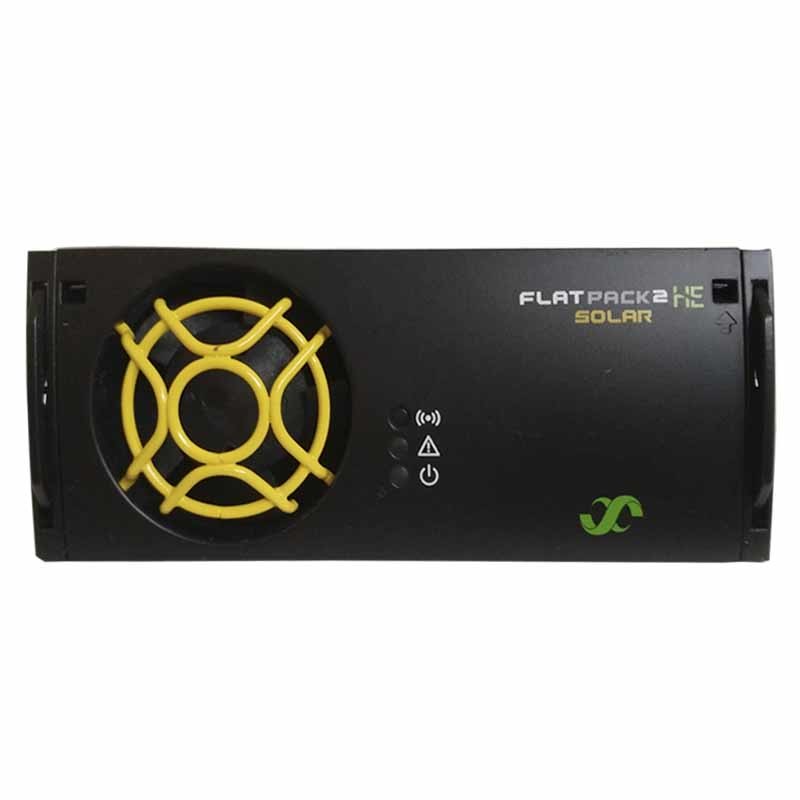

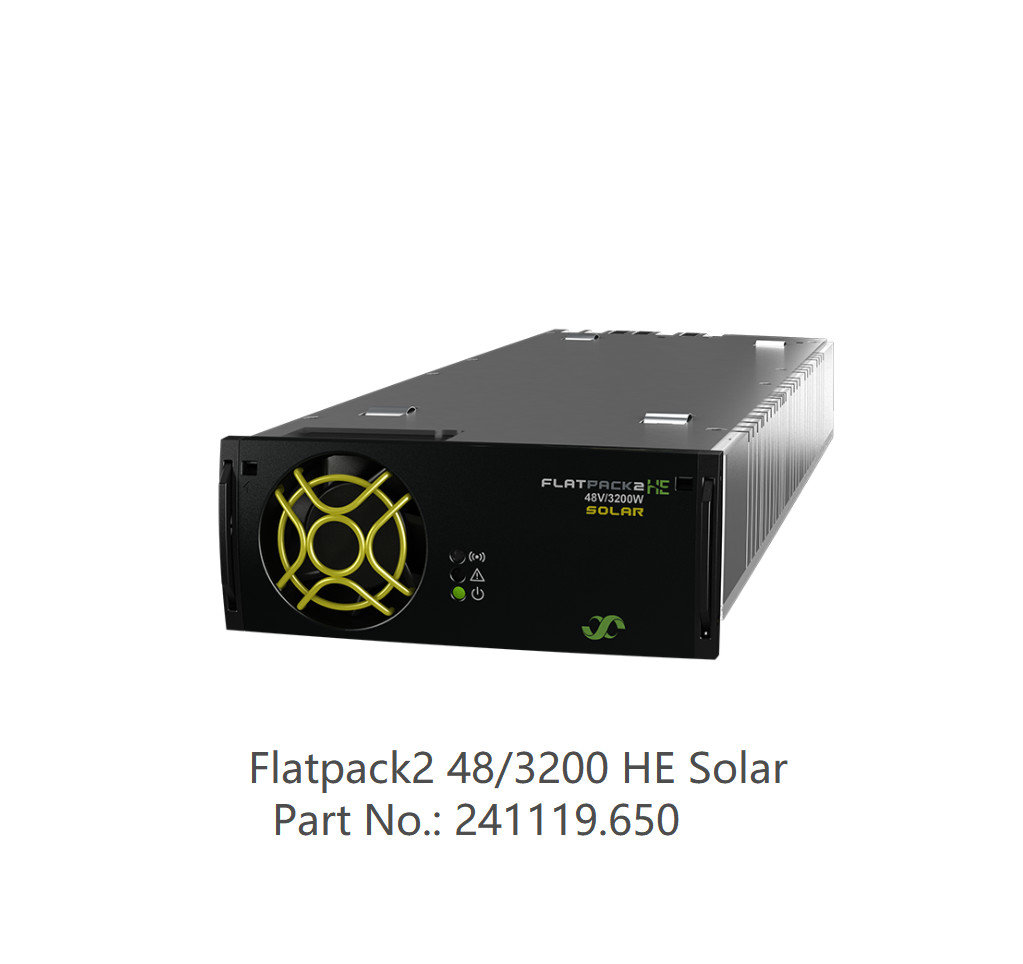

Eltek Solar Charger Flatpack2 48/3200 HE Solar Flatpack2 HE solar 3200W Flatpack2 48V solar charger (241119.650)
ชุดขยายการชาร์จพลังงานแสงอาทิตย์ Eltek 2U/3U พร้อม Flatpack2 48/3200HE Flatpack2 48/1500HE (CTZ00000.1358)

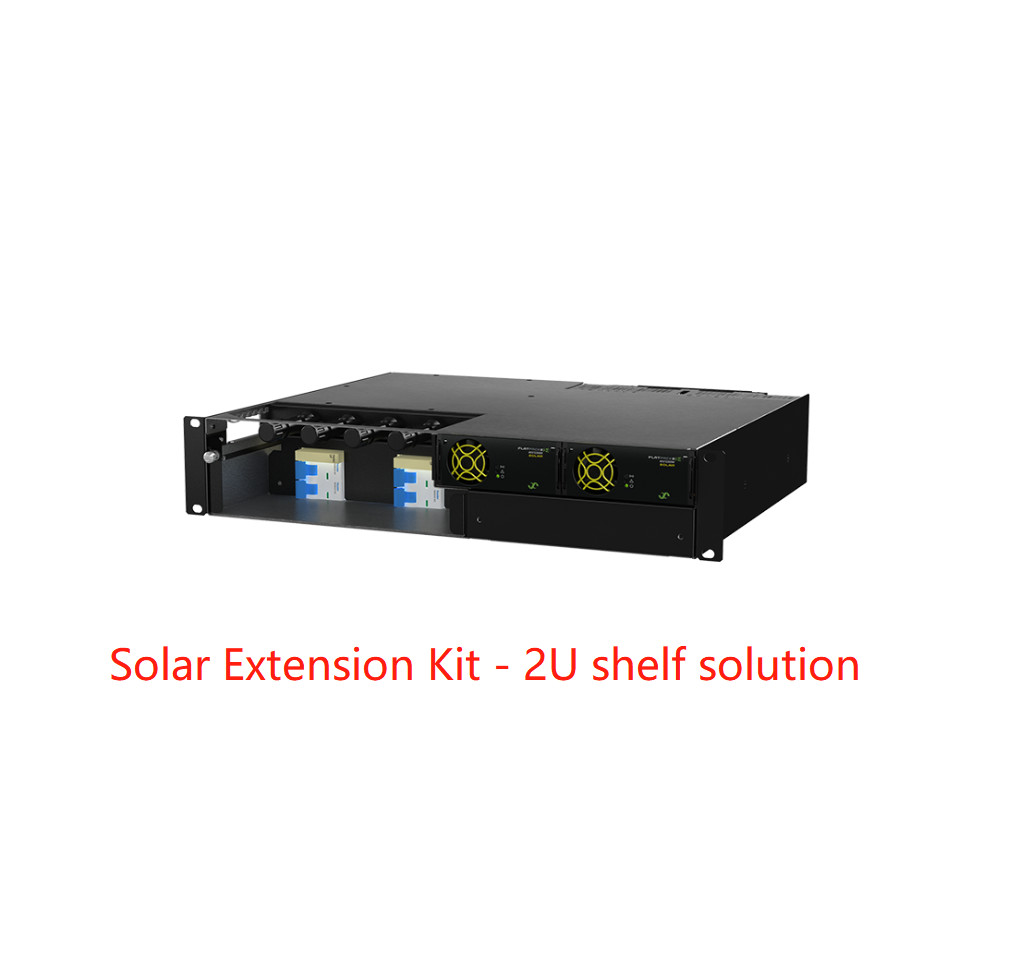

ชุดขยายพลังงานแสงอาทิตย์ - 2U/3 Uโซลูชันชั้นวาง
ออกแบบมาเป็นพิเศษพร้อมขั้วต่อ MC4 สำหรับสายเคเบิลจากแผง PV, สวิตช์บริการ และ SPD เสริม กลไกการเชื่อมต่อ MC4 ด้านหน้าและด้านหลังช่วยให้ติดตั้งได้ง่ายในสถานที่ทั้งในและนอกอาคาร
คุณสมบัติหลัก
พารามิเตอร์:
| รุ่น | 2U SOLAR EXT. KIT | 3U SOLAR EXT. KIT | ||||
| หมายเลขชิ้นส่วน | CTZ00000.1358 | CTZ00000.1255 | ||||
| โมดูลพลังงาน | ||||||
| Flatpack2 Solar Charger 1) | Flatpack2 48/3200 HE Solar | |||||
| ประสิทธิภาพสูงสุด | 97 % | |||||
| จำนวนโมดูลสูงสุด | สูงสุด 2 ชิ้น | สูงสุด 4 ชิ้น | ||||
| ข้อมูลอินพุต (เครื่องชาร์จพลังงานแสงอาทิตย์) | ||||||
| แรงดันไฟฟ้า (ช่วงการทำงาน) | 85-420 VDC | |||||
| แรงดันไฟฟ้า (ช่วง MPPT) 2) | 100-380 VDC | |||||
| แรงดันไฟฟ้า (เริ่มต้น) | 150 VDC | |||||
| กระแสไฟสูงสุด | 20.3 ADC | |||||
| การป้องกัน | ฟิวส์, วาริสเตอร์สำหรับการป้องกันไฟกระชาก, ขั้วกลับด้าน, ปิดเครื่องเมื่อ VIN ต่ำเกินไป, ตรวจสอบข้อผิดพลาดของสายดินระหว่างการเริ่มต้น | |||||
| แผงเชื่อมต่อ PV | ||||||
| สวิตช์บริการสำหรับอาร์เรย์ PV | 2 ชิ้น 2 ขั้ว | 4 ชิ้น 2 ขั้ว | ||||
| ขั้วต่อ MC4 | 4 ชิ้น (2 ชิ้นต่ออาร์เรย์ PV) | 8 ชิ้น (2 ชิ้นต่ออาร์เรย์ PV) | ||||
| DC SPD (ตัวเลือก) | สูงสุด 2 ชิ้น (Type 1+2) | สูงสุด 4 ชิ้น (Type 2) | ||||
| ข้อมูลเอาต์พุต | ||||||
| แรงดันไฟฟ้า (ค่าเริ่มต้น) | 53.5 VDC | |||||
| แรงดันไฟฟ้า (ช่วงที่ปรับได้) | 42 3) - 57.6 VDC | |||||
| กำลังไฟสูงสุด, VIN ≥ 170 VDC | 6400 W | 12800 W | ||||
| กระแสไฟสูงสุด, @VOUT = 48 VDC | 133 A | 266 A | ||||
| การป้องกัน | การปิดเครื่องเกินแรงดันไฟฟ้า, ป้องกันไฟฟ้าลัดวงจร, อุณหภูมิสูง, การจำกัดกระแสไฟกระชากแบบ hot plug-in | |||||
| ข้อมูลจำเพาะอื่นๆ | ||||||
| สัญญาณเตือน (ไฟ LED สีแดง) | การปิดเครื่องอุณหภูมิสูงและต่ำ, ความล้มเหลวของตัวแปลง, การปิดเครื่องเกินแรงดันไฟฟ้าที่เอาต์พุต, ความล้มเหลวของพัดลม, สัญญาณเตือนแรงดันไฟฟ้าต่ำ, ความล้มเหลวของบัส CAN | |||||
| คำเตือน (ไฟ LED สีเหลือง) | แรงดันไฟฟ้าอินพุตต่ำ, ตัวแปลงในโหมดลดกำลังไฟ, เปิดใช้งานการจำกัดกระแสไฟระยะไกล, แรงดันไฟฟ้าอินพุตเกินช่วง, กะพริบเมื่อเกินแรงดันไฟฟ้า | |||||
| ปกติ (ไฟ LED สีเขียว) | อินพุตและเอาต์พุต ok | |||||
| อุณหภูมิในการทำงาน | -40 ถึง +75 °C [-40 ถึง +167 °F] 3) | |||||
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85 °C [-40 ถึง +185 °F | |||||
| ขนาด (กว้าง x ลึก x สูง) 5) |
482 x 384 x 89 (2U) มม. [19 x 15.1 x 3.5 นิ้ว] |
482 x 384 x 133 (3U) มม. [19 x 15.1 x 5.3 นิ้ว] |
||||
| น้ำหนัก (ไม่รวมโมดูล) | ประมาณ 7 กก. [15 ปอนด์] | ประมาณ 10 กก. [22 ปอนด์] | ||||
| มาตรฐานการออกแบบ | ||||||
| ความปลอดภัยทางไฟฟ้า | EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020, EN 62109-1:2010/-2:2011 | |||||
| EMC |
ETSI EN 300 386 v1.3.2 EN 61000-6-1:2019, EN 61000-6-2:2019, EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 |
|||||
| สิ่งแวดล้อม |
ETSI EN 300 019-2-1 v2.3.1:2017 (Class 1.2) ETSI EN 300 019-2-2 v2.4.1:2017 (Class 2.3) ETSI EN 300 019-2-3 v2.4.1:2015 (Class 3.2) ETSI EN 300 132-2 v2.6.1:2019 สภาวะการทำงานปกติเป็นไปตาม IEC 62040-5-3:2016 clause 4.2 สภาวะการทำงานอื่นๆ เป็นไปตาม IEC 62040-5-3:2016 clause 4.3, ต้องได้รับคำแนะนำ |
|||||
|
1) ดูเอกสารข้อมูลเครื่องชาร์จ Flatpack2 Solar สำหรับรายละเอียด 2) ที่แรงดันไฟฟ้าเอาต์พุตเล็กน้อย MPPT จะทำงานได้ถึง 100V แต่ข้อจำกัดกระแสไฟอินพุตสูงสุดจะลดกำลังไฟเอาต์พุตสูงสุด 3) การทำงานแบบสแตนด์บาย / ทดสอบ (VOUT 250 VDC 4) +45 ถึง +75 °C [+113 ถึง +167 °F] พร้อมประสิทธิภาพที่ลดลง 5) แนะนำให้มีความลึกของตู้ขั้นต่ำ 400 มม. [15.7 นิ้ว] |
||||||
