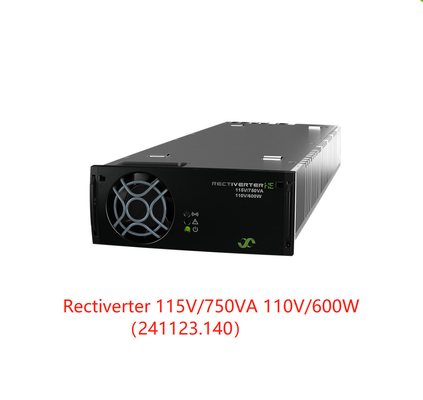

Eltek Inverter Rectiverter 115V/750VA 110V/600W สำหรับโหลด AC และ DC (241123.140)
Rectiverter 115V/750VA 110V/600W สร้างขึ้นบนเทคโนโลยี HE จากตระกูล Flatpack2 HE rectifier ให้พลังงานสำรองสำหรับโหลด 115 Vac และ 110 Vdc โดยมีการสูญเสียและรอยเท้าขั้นต่ำ
Rectiverter เป็นอุปกรณ์ 3 พอร์ตที่สามารถชาร์จแบตเตอรี่ 110V และจ่ายไฟให้กับโหลด AC และ DC พร้อมกันได้ระหว่างที่ไฟดับ Rectiverter จะป้อนโหลด AC โดยใช้พลังงานที่เก็บไว้ในแบตเตอรี่
พารามิเตอร์ :
|
รุ่น/ข้อมูลการสั่งซื้อ 230/1500 230/1500 230/1500 115/750 115/750 115/750 220/1200 220/150 220/0 220/600 220/75 220/0 |
| หมายเลขชิ้นส่วน 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L |
| ข้อมูลเอาต์พุต AC |
| แรงดันไฟฟ้า (ค่าเริ่มต้น) / (ช่วงที่ปรับได้) 230 VAC/ 200 - 240 VAC115 VAC/ 100 - 127 วีAC |
| ความถี่ (โหมดอินเวอร์เตอร์เริ่มต้น) 50 Hz (แบบปรับได้) 60 Hz (แบบปรับได้) |
| ความถี่ (โหมดอินเวอร์เตอร์ที่ตั้งค่าได้) 50Hz, 60Hz หรือซิงค์ล่าสุด 50/60Hz (ปรับได้), 94-106Hz6) |
| กำลังสูงสุด (ต่อเนื่อง / โอเวอร์โหลด (<15s) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| การแบ่งโหลด ±5% ของกำลังงานจากโหลด 10 ถึง 100% |
| ค่าสูงสุดในปัจจุบัน (ต่อเนื่อง / เกินพิกัด (<15s) ) 6.5 ARMS/ 8.7 ARMS |
| ปัจจุบัน (สูงสุด) ทริปด่วน (20ms) 32 A (6 x เล็กน้อย) |
| THD < 1.5% ที่โหลดความต้านทาน |
| ฟิวส์ป้องกันใน L, Hot pluggable, Varistor |
| ข้อมูลเอาต์พุต DC |
| แรงดันไฟฟ้า (ค่าเริ่มต้น) / (ช่วงที่ปรับได้) 245 Vกระแสตรง/ 194 - 290 Vกระแสตรง |
| กำลังไฟฟ้า (อินพุตสูงสุด @ ระบุ) 1200 W1)150 วัตต์ 0 วัตต์2)600 วัตต์1)75 วัตต์ 0 วัตต์2) |
| ปัจจุบัน (สูงสุด @Vออก≤ 216 Vกระแสตรง) 5.56 ก1)0.69 A - 2.78 A1)0.34 เอ - |
| ถือเวลา กำลังขับสูงสุด > 10ms;วีออก> 190 Vกระแสตรง(เฉพาะในโหมดวงจรเรียงกระแส) |
| การแบ่งกระแส (โหลด 10 - 100%) ±5% ของกระแสสูงสุดจากโหลด 10 ถึง 100% |
| การควบคุมแรงดันไฟฟ้าสถิตย์ (โหลด 10 - 100%) ±0.5% |
| การควบคุมแรงดันไฟฟ้าแบบไดนามิก ±5.0% สำหรับการแปรผันของโหลด 10-90% หรือ 90-10% เวลาการควบคุม < 50ms |
| ระลอก < 1 VPP, แบนด์วิดธ์ 30 MHz |
| การป้องกัน ป้องกันการลัดวงจร, การปิดไฟเกิน, ขั้วย้อนกลับและฟิวส์ |
| ข้อมูลเข้า |
| แรงดันไฟฟ้ากระแสสลับหลัก (ช่วง / ตัดการเชื่อมต่อ LV) 185 - 275 VAC/ 170 VAC95 - 140 VAC/ 85 VAC |
| กระแสไฟ AC (สูงสุด) 11.5 ARMS9.1 ARMS 3)8.2 ARMS 3)11.3 ARMS10.1 ARMS 3)9.2 ARMS 3) |
| ความถี่ (ค่าเริ่มต้น: ช่วงซิงค์) 47-53 & 57-63 Hz 47-53 & 57-63 Hz |
| ความถี่ (ตั้งค่าได้: ช่วงการซิงค์) 47-53 Hz, 57-63 Hz หรือทั้งสองอย่าง (แบบปรับได้) |
| ตัวประกอบกำลัง / THD > 0.99 ที่โหลด 50% หรือมากกว่า / < 3.5% |
| ฟิวส์ป้องกันอินพุต AC ใน L และ N, Hot pluggable, Varistor |
| แรงดันไฟ DC เล็กน้อย / ช่วงขยาย4)204 - 290 วีกระแสตรง/ 180 - 204 Vกระแสตรง |
| กระแสไฟตรง (สูงสุด) 6.67 A / 9 A ระหว่างโอเวอร์โหลด (15s) 3.2 A / 4.5 A ระหว่างโอเวอร์โหลด (15s) |
| สเปคอื่นๆ |
| ประสิทธิภาพ >96% (โหมดไฟหลัก (AC/AC และ AC/DC)), >94% (โหมดอินเวอร์เตอร์ (DC/AC)) |
| การแยก 3.85 kVกระแสตรง- ACเข้า/ออกเป็น PE, 3.55 kVกระแสตรง- ACเข้า/ออกเป็น DC, 4.25 kVกระแสตรง- ACเข้า/ออกเป็น CAN/SYNC, 2.2 kVกระแสตรง- DC เป็น PE 3.5 kVกระแสตรง- DC เป็น CAN/SYNC |
| การเตือน: ไฟ LED สีแดง ปิดแรงดันไฟฟ้าอินพุตหลักต่ำและสูง, การปิดที่อุณหภูมิสูงและต่ำ, วงจรเรียงกระแสล้มเหลว, รีเลย์สัญญาณเตือน [NO สูงสุด 75 Vกระแสตรง/ 100 mA] แรงดันไฟฟ้าเกินที่เอาต์พุต, พัดลมขัดข้อง, สัญญาณเตือนแรงดันไฟขาออกต่ำ, บัส CAN ขัดข้อง, บัสซิงค์ (เอาต์พุต ACหรือสัญญาณเตือนเอาต์พุต DC) สูญหายและการซิงค์ล้มเหลว |
| คำเตือน: Rectiverter LED สีเหลืองในโหมดลดอัตรากำลังหรือในโหมดจำกัดกำลังหรือกระแสไฟบนพอร์ต DC หรือ AC, เปิดใช้งานขีดจำกัดกระแสไฟขาออกระยะไกล, สูญเสียการสื่อสาร CAN กับคอนโทรลเลอร์ |
| การทำงานปกติ: เอาต์พุต AC LED สีเขียวและ/หรือเอาต์พุต DC เปิดและ ok |
| อุณหภูมิในการทำงาน -40 ถึง +75°C (-40 ถึง +167°F), ความชื้น 5 - 95% RH ไม่กลั่นตัว |
| พิกัดอุณหภูมิที่สูงกว่า 55°C (131°F) 1200W ถึง 480W @ 75°C (167°F) สำหรับแต่ละ AC และ DC, เอาต์พุต (กำลังไฟทั้งหมด 2000W ถึง 800W) |
| อุณหภูมิในการจัดเก็บ -40 ถึง +85°C (-40 ถึง +185°F), ความชื้น 0 - 99% RH ไม่ควบแน่น |
| ขนาด [กว้างxสูงxลึก] / น้ำหนัก 109 x 41.5 x 327 มม. (4.25 x 1.69 x 13”) / 1.95 กก. (4.3 ปอนด์) |
| มาตรฐานการออกแบบ |
| ความปลอดภัยทางไฟฟ้า EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22 .2 หมายเลข 107.3-14 |
|
EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011, - 6-4:2019, IEC 61000-6-5:2015 EMC EN 62040-2:2006 (การปล่อย C1, ภูมิคุ้มกัน C2/C3), FCC CFR 47 ตอนที่ 15 EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:20195) |
|
EU 2015/863 (RoHS) & 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (Class 1.2) & 2-2 (Class 2.3) สภาพแวดล้อม สภาวะการทำงานปกติตาม IEC 62040-5-3:2016 ข้อ 4.2เงื่อนไขการใช้งานอื่น ๆ ตาม IEC 62040-5-3:2016 ข้อ 4.3 จะต้องได้รับการแนะนำ |
|
1) โหลด AC มีลำดับความสำคัญกำลังไฟฟ้าขาออกและกระแสไฟตรงสูงสุดที่ใช้ได้จะขึ้นอยู่กับ 3) หากพอร์ต DC ทำงานหนักเกินไปโดยดึงแรงดันไฟฟ้าที่ต่ำกว่า 194V กระแสไฟเข้าอาจเพิ่มขึ้นเหนือระดับนี้โหลด AC ทันทีและแรงดันไฟฟ้าอินพุต AC;เช่น สูงสุด 800W/7.4A ที่กำลังไฟ AC เต็มและค่าที่กำหนด 4) ประสิทธิภาพที่ลดลง - ไม่รองรับโหลดเกิน และสำหรับเอาต์พุต 200 - 240 VAC THD จะเพิ่มขึ้นและอินพุตสูงสุดสำหรับ 230VACกำลังขับลดอัตรา (เป็น 970W สำหรับ 230 VAC @ 180 VDC) 5) เพื่อให้เป็นไปตามข้อกำหนดไฟกระชากของไฟกระชากภายนอก 4kV 2) พอร์ต DC ต้องยังคงเป็นพอร์ตแบบสองทิศทางแรงดันไฟจะแสดงขึ้นหากจำเป็นต้องมีการป้องกันไฟหลักบนพอร์ต AC 6) ต้องใช้เวอร์ชัน FW ≥ 1.10/1.10 |
โซลูชั่น
เราให้บริการโซลูชั่นที่สมบูรณ์ รวมถึงการสำรวจสถานที่ เสนอแผนมืออาชีพตามคำขอของลูกค้า การสนับสนุนทางเทคนิค และบริการบำรุงรักษาสำหรับบริษัทโทรคมนาคมในและนอกประเทศจีนเรามีทีมงานที่มีความสามารถและเครือข่ายพันธมิตรที่เชื่อถือได้ทั่วโลก
คำถามที่พบบ่อย :
1. คุณควบคุมคุณภาพอย่างไร?
ตอบ: ผลิตภัณฑ์ทั้งหมดก่อนการจัดส่งเป็นการจำลองสถานการณ์การใช้งาน โหลดและโหลดเต็ม และทดสอบการแชร์ปัจจุบันเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์
2. ปริมาณการสั่งซื้อขั้นต่ำของคุณคือเท่าไร?
ตอบ: ไม่มีปริมาณการสั่งซื้อขั้นต่ำและสามารถทำได้ข้อแตกต่างเพียงอย่างเดียวคือราคาและกำหนดการ
3. คุณสามารถแนะนำบริษัทของคุณได้หรือไม่?
ตอบ: ฉันรู้สึกเป็นเกียรติมากฉันจะส่งเอกสารแนะนำบริษัทให้คุณในภายหลัง เพื่อให้ข้อมูลบริษัทของเราครอบคลุมและครอบคลุมยิ่งขึ้น
4. ข้อดีของ บริษัท ของคุณคืออะไร?
ตอบ: สินค้าคงคลังที่เพียงพอ และการรับประกันอุปทานสำหรับการต่ออายุการจัดหาในภายหลัง มีความยืดหยุ่นตามความต้องการที่แตกต่างกันของลูกค้า โดยให้บริการโซลูชั่นที่แตกต่างกัน
5. ฉันสามารถส่งตัวอย่างได้หรือไม่รายงานให้ฉันพร้อมกับราคา?
ตอบ: คุณสามารถส่งตัวอย่าง ตัวอย่างอาจมีความภาคภูมิใจอย่างมาก และคุณต้องรับผิดชอบค่าขนส่ง
6. บริษัทของคุณจัดการกับปัญหาด้านคุณภาพอย่างไร?
ตอบ: บริษัท ของเราทำอุตสาหกรรมนี้มาเกือบ 10 ปีแล้วมันมีชื่อเสียงอยู่แล้วเราจะวิเคราะห์อย่างละเอียดหากเป็นปัญหาด้านคุณภาพของเราจริง ๆ คุณสามารถมั่นใจได้ว่าจะทำสิ่งต่าง ๆ ตามข้อตกลงในสัญญาและจะไม่มีวันปล่อยให้คุณมีความกังวลใด ๆ ทีมบริการของเรายินดีที่จะให้บริการคุณ
7 Wหมวกโบหมดคุณภาพ ?
A:100%เดิมกับแพคเกจใหม่.เราจะทดสอบสินค้าก่อนโพสต์เพื่อให้แน่ใจว่าแต่ละรายการมีคุณภาพดี
8 ชมow หลายเดือนสำหรับการรับประกัน ?
A: รับประกันคุณภาพ 1 ปี
9วิธีจัดการกับสินค้าด้อยคุณภาพ ?
ตอบ: สามารถโพสต์สินค้าได้โดยมีค่าธรรมเนียมการโพสต์สำหรับผลิตภัณฑ์ที่มีคุณภาพไม่ดีภายในระยะเวลารับประกัน
