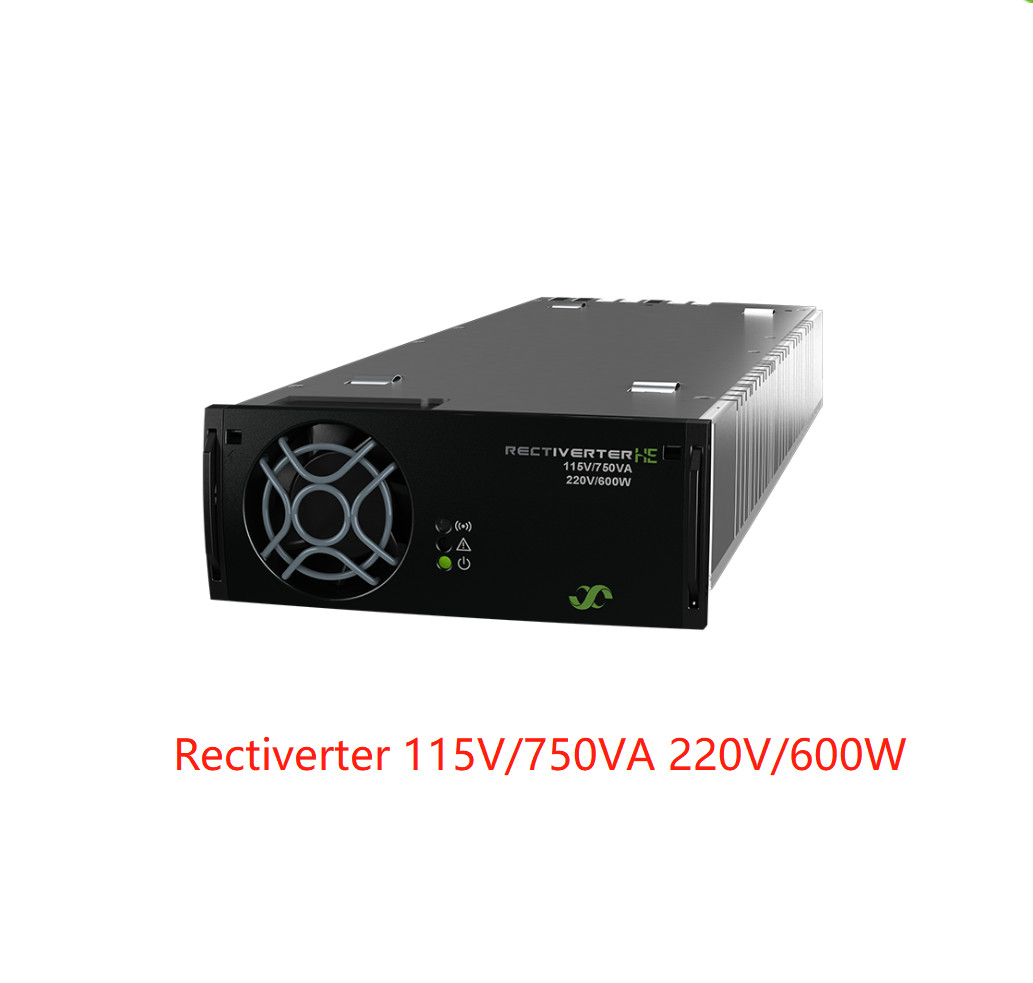

Eltek AC DC Inverter Rectiverter Flatpack2 110V 230/1500 110/1200 & 115/750 110/600 (เบอร์ส่วน:241123.130)

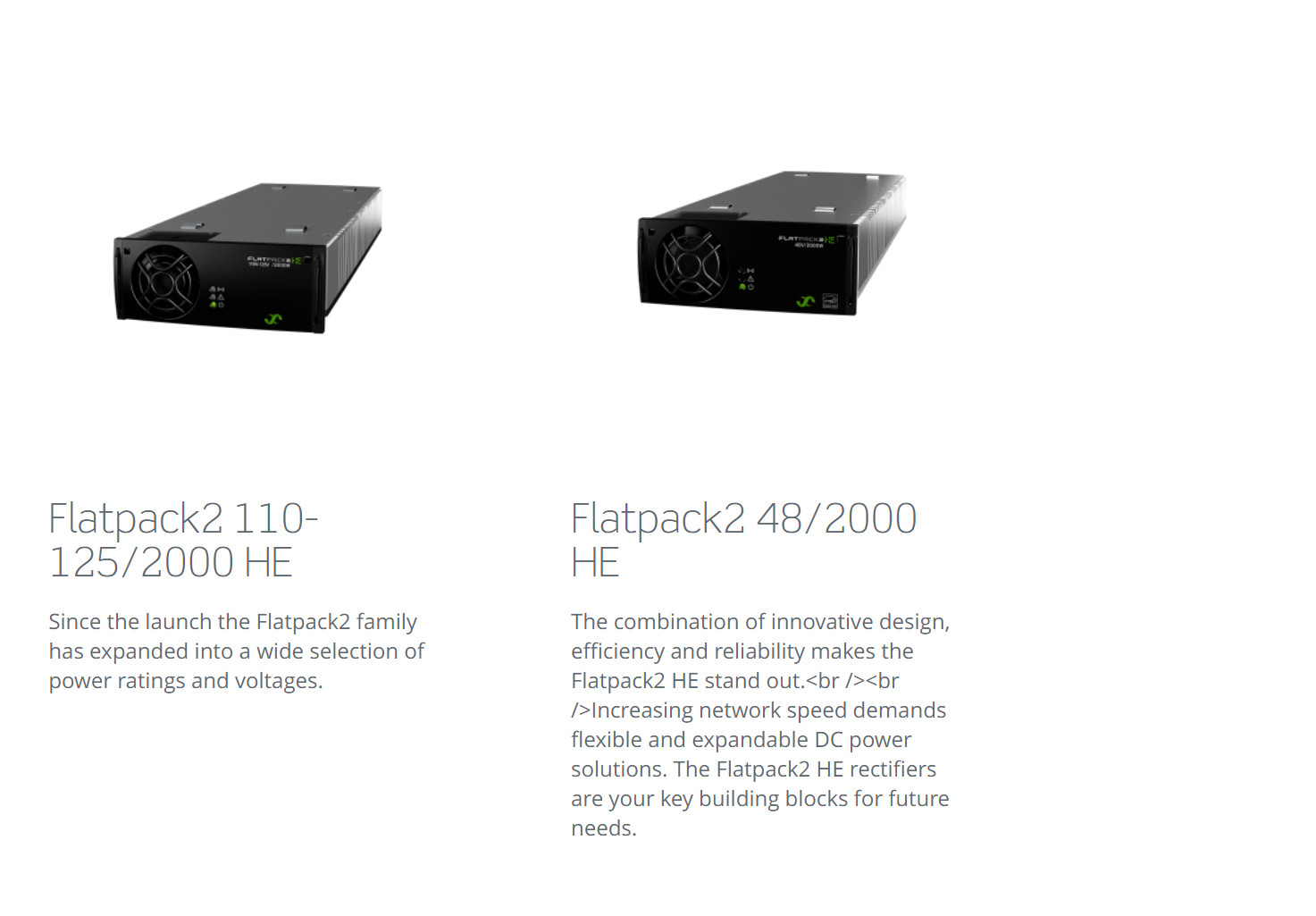

สร้างขึ้นบนเทคโนโลยี HE จากครอบครัว Flatpack2 HE rectifier Rectiver 230V/1500VA 110V/1200W ให้พลังงานสํารองสําหรับ 230 Vac และ 110 Vdc ความจุกับการสูญเสียและการก้าวที่ต่ําที่สุด
Rectiverter เป็นอุปกรณ์ 3 ท่าที่สามารถชาร์จแบตเตอรี่ 110V และพร้อมกันให้พลังงานสําหรับความจุ AC และ DCระหว่างการตัดสายไฟฟ้า Rectiverter ให้อาหารภาระ AC โดยใช้พลังงานที่เก็บไว้ในแบตเตอรี่.
l การทํางานแบบสามต่อหนึ่ง
l อินเวอร์เตอร์
l เครื่องปรับ
l การถ่ายทอดแหล่งพลังงาน
l การออกแบบแบบโมดูล
l ประสิทธิภาพสูง
l ความสอดคล้องทั่วโลก
l เทคโนโลยีที่ได้รับสิทธิบัตร
หนาวติด
l การกดปริมาตร
ปริมาตร:
|
รูปแบบ / ข้อมูลการสั่งซื้อ 230/1500 230/1500 230/1500 115/750 115/750 115/750 110/1200 110/150 110/0 110/600 110/75 110/0 |
| เลขส่วน 241123.130 241123.131 241123.132 241123.130L 241123.131L 241123.132L |
| ข้อมูลผลิต AC |
| โลตติจ์ (แบบตั้งค่า) / (ระยะที่ปรับได้) 230 VAC/ 200 - 240 วอลต์AC115 VAC/ 100 - 127 วอลต์AC |
| ความถี่ (รูปแบบอินเวอร์เตอร์แบบตั้งค่า) 50 Hz (ปรับปรุง) 60 Hz (ปรับปรุง) |
| ความถี่ (โหมดอินเวอร์เตอร์ที่สามารถตั้งค่าได้) 50Hz, 60Hz หรือ 50/60Hz ที่ซิงคราส์ครั้งล่าสุด (ปรับปรุงได้) 94-106Hz6) |
| พลังงานสูงสุด (ต่อเนื่อง / อัตราการอุดหนุนเกิน (< 15s) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| การแบ่งแบ่งภาระ ± 5% ของกําลังทํางานจาก 10 ถึง 100% ของภาระ |
| ปัจจุบันสูงสุด (ต่อเนื่อง / อัตราการอ้วน (< 15s)) 6.5 ARMS/ 8.7 ARMS |
| ปัจจุบัน (สูงสุด) การออกเร็ว (20ms) 32 A (6 x นามinali) |
| THD < 1.5 % ที่ความหนุนแบบต้านทาน |
| เฟยส์ป้องกันใน L, โป้ร้อน, Varistor |
| ข้อมูลผลิต DC |
| โลตติจ์ (แบบตั้งค่า) / (ระยะที่ปรับได้) 122.5 VDC/ 97 - 145 วอลต์DC |
| พลังงาน (สูงสุด @ nominal input) 1200 W1)150 W 0 W2)600 วัตต์1)75 W 0 W2) |
| ปัจจุบัน (สูงสุด @V)OUT≤ 108 VDC) 11.11 A1)1.38 A - 5.55 A1)0.69 A - |
| ระยะเวลาการรอ, พลังงานผลิตสูงสุด > 10 ms; VOUT> 95 VDC(เฉพาะในโหมดปรับ) |
| การแบ่งปันกระแส (10 - 100% load) ± 5% ของกระแสสูงสุดจาก 10 ถึง 100% load |
| การควบคุมความกระชับกําลังสแตติก (แรงงาน 10- 100%) ±0.5% |
| การควบคุมความกระชับกําลังแบบไดนามิก ±5.0% สําหรับความแตกต่างของภาระ 10-90% หรือ 90-10% เวลาควบคุม < 50 ms |
| คลื่น < 500 mVPPความกว้างแบนด์ 30 MHz |
| การคุ้มครอง ป้องกันคลื่นตัดสั้น การปิดไฟฟ้าเกินความกระชับกําลัง ความขั้วโลกกลับ ORing FET และ Fuse |
| DATA INPUT |
| AC Main Input Voltage (ระยะ / LV ติดต่อขาด) 185 - 275 VAC/ 170 วอลต์AC95 - 140 วอลต์AC/ 85 วอลต์AC |
| กระแส AC (สูงสุด) 11.5 ARMS9.1 ARMS 3)8.2 ARMS 3)11.3 ARMS10.1 ARMS 3)9.2 ARMS 3) |
| ความถี่ (แบบตั้งค่า: ระยะสync) 47-53 & 57-63 Hz |
| ความถี่ (สามารถตั้งค่าได้: ระยะสync) 47-53 Hz, 57-63 Hz หรือทั้งสอง (ปรับปรุง) |
| ปัจจัยพลังงาน / THD > 0.99 กับความจูง 70% หรือมากกว่า / < 3.5% |
| ฟิวส์ป้องกันการเข้า AC ใน L และ N |
| ความดันต่อเนื่องระยะยาว / ระยะยาว4)102 - 145 วอลต์DC/ 90 - 102 วอลต์DC |
| กระแสไฟตรง (สูงสุด) 12.5 A / 18 A ระหว่างการอุดหนุน (15s) 6.3 A / 9 A ระหว่างการอุดหนุน (15s) |
| รายละเอียดอื่น ๆ |
| ประสิทธิภาพ > 96% (รูปแบบหลัก) > 95% (รูปแบบอินเวอร์เตอร์) > 93% (รูปแบบหลัก) > 92% (รูปแบบอินเวอร์เตอร์) |
| การแยกกัน 3.85 kVDC- แอร์IN/OUTถึง PE, 3.55 kVDC- แอร์IN/OUTไปยัง DC, 4.25 kVDC- แอร์IN/OUTถึง CAN/SYNC 1.75 kVDC- DC ไป PE 3.5 kVDC- DC เป็น CAN/SYNC |
|
เตือน: LED สีแดง การปิดไฟฟ้าไฟฟ้าไฟฟ้าแรงสกัดต่ําและสูง การปิดอุณหภูมิสูงและต่ํา การล้มเหลวของเครื่องปรับเปลี่ยนไฟฟ้า ระบบสลับสัญญาณเตือน [NO max 75 VDC/ 100 mA] การปิดไฟฟ้าเกินความดันในการออก, ความล้มเหลวของแฟน, ระเบิดความดันออกต่ํา, ความล้มเหลวของบัส CAN, บัส Sync (ผลิต ACหรือเครื่องเตือนการออกแบบ DC) หายไปและ Sync พลาด |
| คําเตือน: เครื่องปรับไฟฟ้า LED สีเหลืองในโหมดการลดอัตรากําลัง หรือในโหมดการปรับกําลังหรือขีดจํากัดกระแสไฟฟ้าบนสายพาน DC หรือ AC, กําหนดขีดจํากัดกระแสไฟฟ้าออกทางไกลเปิด, การสูญเสียการสื่อสาร CAN กับตัวควบคุม |
| การทํางานปกติ: การออกไฟ AC LED สีเขียว และ/หรือการออกไฟ DC เปิดและโอเค |
| MTBF (เทลคอร์เดีย SR-332 Iss.I วิธี III (a)) 260 000 ชั่วโมง (@ Tambient : 25 °C) |
| อุณหภูมิการทํางาน -40 ถึง +75°C (-40 ถึง +167°F), ความชื้น 5 - 95% RH ไม่หมัก |
| อุณหภูมิที่ระดับสูงกว่า 55°C (131°F) 1200W ถึง 480W @ 75°C (167°F) สําหรับแต่ละอัตราออก AC และ DC (พลังงานรวม 2000W ถึง 800W) |
| อุณหภูมิการเก็บรักษา -40 ถึง +85°C (-40 ถึง +185°F), ความชื้น 0 - 99% RH ไม่ประปา |
| ขนาด [WxHxD] / น้ําหนัก 109 x 41.5 x 327mm (4.25 x 1.69 x 13 ′′) / 1.95 kg (4.3 ปอนด์) |
| มาตรฐานการออกแบบ |
| ความปลอดภัยทางไฟฟ้า EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 เลขที่ 107.3-14 |
|
EN 61000-6-1:2019-6-2:2019- 6-3:2007 + A1:2011- 6-42019, IEC 61000-6-5:2015 EN EN 62040-2:2006 (การปล่อย C1, ความต้านทาน C2/C3), FCC CFR 47 ส่วน 15 EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:20195) |
|
EU 2015/863 (RoHS) & 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (ประเภท 1.2) & 2-2 (ประเภท 2.3) สภาพแวดล้อม สภาพการทํางานปกติตาม IEC 62040-5-3:2016 ข้อ 42สภาพการทํางานอื่น ๆ ตาม ขนาดความหนา3, ต้องให้คําแนะนํา |
|
1) อัตราแรงแปรเปลี่ยนมีความสําคัญ ความสามารถการออกแบบและกระแสไฟฟ้าแบบ DC ที่มีให้บริการสูงสุดขึ้นอยู่กับ 3) หากพอร์ต DC มีอัตราการอัตราการอัตราการอัตราการอัตราการอัตราการอัตราการอัตรา อัตราภาระแลกเปลี่ยนทันทีและความดันการเข้าแลกเปลี่ยน; นั่นคือสูงสุด 800W/7.4A ในกําลังแลกเปลี่ยนเต็ม และ 4) ผลงานที่ลดลง - ไม่มีการสนับสนุนอัตราภาระเกินและสําหรับ 200 - 240 VAC การออก THD จะเพิ่มขึ้นและยอด nominal input สําหรับ 230VAC. อัตราการลดพลังงานออก (ถึง 970W สําหรับ 230 VAC @ 90 VDC) 5) เพื่อตอบสนองความต้องการการกระชับของ 4kV การกระชับภายนอก 2) สายพาน DC ยังคงต้องพิจารณาว่าเป็นสายพานสองทิศทาง; ความตึงเครียดจะปรากฏถ้าการป้องกันที่ใช้พลังงานจากสายไฟฟ้าที่จําเป็นในสายพาน AC 6) จําเป็น FW เวอร์ชั่น ≥ 1.20/1.20 |
