Mean Well Controller Monitoring CMU2 Series สำหรับระบบจ่ายไฟตู้แร็ค 19 นิ้ว
การรวมระบบไฟ

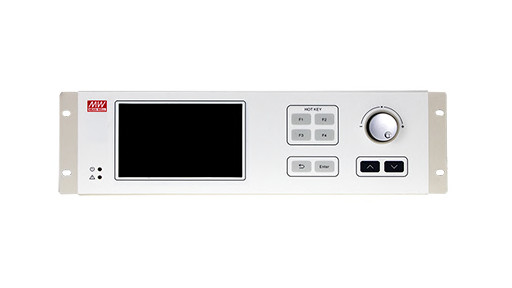

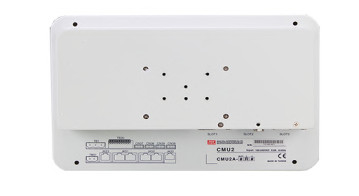

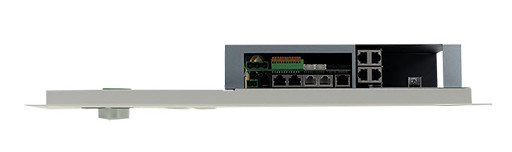

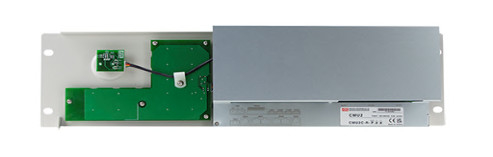

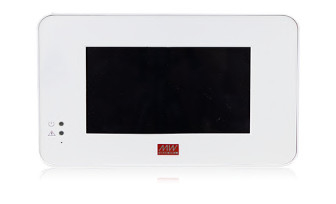

2 รุ่นในตู้แร็ค 3U 19 นิ้วและการกำหนดค่าแบบสแตนด์อโลน
แผงสัมผัสขนาด 7 นิ้วและปุ่มต่างๆ เพื่อการใช้งานที่หน้างานได้ง่าย
พอร์ตอีเทอร์เน็ตสำหรับมอนิเตอร์ในสถานที่หรือระยะไกล และควบคุมระบบ
โปรโตคอลการสื่อสาร PMBus, CANbus, RS-485 และ RS-232 ที่เลือกได้
UI การตรวจสอบ/ควบคุมบนเว็บที่จัดเตรียมไว้สำหรับแอปพลิเคชันต่างๆ
คำอธิบาย:
CMU2 เป็นตัวควบคุมอัจฉริยะแบบดิจิทัลเต็มรูปแบบที่สามารถตรวจสอบและควบคุมระบบไฟฟ้าได้ CMU2 ใช้แผงสัมผัส LCD ขนาด 7 นิ้วเพื่อให้สามารถใช้งานได้อย่างชาญฉลาดและพัฒนาหน้าตรวจสอบเว็บใหม่เอี่ยมเพื่อการจัดการที่รวดเร็วและชาญฉลาดยิ่งขึ้น
พารามิเตอร์ :
| แบบอย่าง(หมายเหตุ 8) | มช.2 | มช.2 | -R | ||
|
ผลผลิต |
จอแสดงผล LCD | แสดงแรงดันไฟขาออก DC กระแสไฟ และสถานะของ PSU . แต่ละตัว | |||
| ตัวบ่งชี้ที่นำ | สีเขียว: เปิดเครื่อง/ สีแดงปกติ: ความผิดปกติ/ ผิดปกติ | ||||
| ติดต่อรีเลย์ | Note.4 | ผู้ใช้ตั้งโปรแกรมได้ 4 ช่อง, 30V/1A | |||
| เอาต์พุตแบบอะนาล็อก | Note.4 | ผู้ใช้ตั้งโปรแกรมได้ 5 ช่อง, 0-10V | |||
| เอาต์พุตดิจิทัล | Note.4 | ผู้ใช้สามารถตั้งโปรแกรมช่องสัญญาณได้ 5 ช่องสัญญาณ Open Collector | |||
|
ป้อนข้อมูล |
ช่วงแรงดันไฟฟ้า | 85 ~ 264VAC;120-370VDC | |||
| ช่วงความถี่ | 47 ~ 63Hz | ||||
| หมุนเวียน | 0.6A / 115VAC 0.4A / 230VAC | ||||
| อินพุตแบบอะนาล็อก | Note.4 | 5 ช่อง, 0-10V, ความละเอียด 12 บิต | |||
| อินพุตดิจิตอล | Note.4 | 5 ช่องสัญญาณโอเพ่นคอลเลคเตอร์ | |||
|
การทำงาน |
ตรวจสอบ | แรงดัน I/P & O/P, กระแส O/P, อุณหภูมิ, รอบพัดลม | |||
| คอม.อินเตอร์เฟซ | หมายเหตุ.1 | PMBus, CANbus, RS-485, RS-232 | |||
| ช่องเสียบการ์ด SD | SDHC 32GB สูงสุด | ||||
| อัพเดตเฟิร์มแวร์ | การอัปเดตสามารถทำได้ผ่านการ์ด SD หรือการเข้าถึงอีเธอร์เน็ต | ||||
| ภาษา UI | อังกฤษ จีนตัวเต็ม/ตัวย่อ | ||||
| บันทึก | บันทึกข้อมูลและเหตุการณ์ | ||||
| BUZZER | นาฬิกาปลุก, ปิดเสียง | การคลิกปุ่มและการเตือน ปิดเสียง | |||
|
การสื่อสารโปรโตคอล |
PMUS | Note.4 | PMBus v1.1 | ||
| สามารถโดยสารรถประจำทาง | Note.4 | CANbus 2.0B | |||
| เครือข่าย | รองรับ IEEE802.3, เครือข่าย 10/100base | ||||
| บัตรขยาย | หมายเหตุ.1 | การ์ดขยาย | |||
| อีเธอร์เน็ตได้รับการสนับสนุน | โปรโตคอล | TCP/IP, NTP, SMTP, Modbus TCP | |||
| เว็บเซิร์ฟเวอร์ | แสดงสถานะของระบบ พารามิเตอร์ ข้อมูลที่กำลังบันทึกหรือดาวน์โหลด | ||||
|
การขยายการ์ด |
PMUS | หมายเหตุ.7 | 2 พอร์ต PMBus, PMBus V1.1 | ||
| สามารถโดยสารรถประจำทาง | หมายเหตุ.7 | 2 พอร์ต CANBus, CANBus 2.0B | |||
| USB/RS-232/RS-485 | พอร์ต USB 2 พอร์ต, พอร์ต RS-232, พอร์ต RS-485 | ||||
|
แสดง |
จอ LCD |
โน้ต 2 |
7" TFT LCD ความละเอียด 800x480 แผงสัมผัสแบบ capacitive | ||
| รายละเอียดการตั้งค่าโปรดดูคู่มือผู้ใช้ | |||||
|
สิ่งแวดล้อม |
อุณหภูมิในการทำงาน | โน้ต 2 | -25 ~ +60℃ | ||
| อุณหภูมิการจัดเก็บ | -40 ~ +60℃ | ||||
| การสั่นสะเทือน | 10 ~ 500Hz, 2G 10 นาที/1 รอบ, 60 นาทีแต่ละตัวตามแนวแกน X, Y, Z | ||||
|
ความปลอดภัยและ EMC (หมายเหตุ 4) |
มาตรฐานความปลอดภัย | IEC62368-1, BS EN/EN62368-1 ได้รับการอนุมัติ | |||
| ทนต่อแรงดันไฟฟ้าหมายเหตุ.3 | ฉัน/PO/P:3KVAC I/P-FG:2KVAC O/P-FG:0.7KVDC | ||||
| ความต้านทานการแยกตัวหมายเหตุ.3 | O/P-FG:100M โอห์ม / 500VDC / 25℃ / 70% RH | ||||
| การปล่อย EMC | การปฏิบัติตาม BS EN/EN55032 (CISPR32) การนำไฟฟ้า Class B, Radiation Class A ;BS EN/EN61000-3-2,-3 | ||||
| ภูมิคุ้มกัน EMC | การปฏิบัติตาม BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-1(BS EN/EN50082-2), ระดับอุตสาหกรรมเบา, เกณฑ์ A | ||||
|
คนอื่น |
MTBF | 680K ชม. นาทีTelcordia TR/SR-332 (เบลล์คอร์) ;75.9K ชม. นาทีMIL-HDBK-217F (25 ℃) | |||
| มิติ | 245*70*164.2 มม. (ยาว * กว้าง * สูง) | 483.6*66.3*132 มม. (ยาว * กว้าง * สูง) | |||
| บรรจุ | 1.68Kg;8 ชิ้น/14.4Kg/2.14CUFT | 2.16Kg;6 ชิ้น/14Kg/2.91CUFT | |||
| บันทึก |
1. ขึ้นอยู่กับการใช้งาน 2. LCD อาจค้างภายใต้ -20 ℃ 3. CN36,CN37 ถือเป็น O/P 4. ฟังก์ชั่นทั้งหมดของตัวเชื่อมต่อสัญญาณ: DIN / DOUT, AIN / AOUT, Relay, RS-232, RS-485, PMBus, CANBus ถูกกำหนดโดยแอปพลิเคชันโปรดตรวจสอบคู่มือการติดตั้งสำหรับรายละเอียด
8.สั่งซื้อเฉพาะรุ่น CMU2C-P##, CMU2C-RP##, CMU2C-C##, CMU2C-RC## และ CMU2A-#R# ทางเลือก ※ คำปฏิเสธความรับผิดชอบของผลิตภัณฑ์: สำหรับข้อมูลโดยละเอียด โปรดอ้างถึง https://www.meanwell.com/serviceDisclaimer.aspx |
||||
โซลูชั่น
เราให้บริการโซลูชั่นที่สมบูรณ์ รวมถึงการสำรวจสถานที่ เสนอแผนมืออาชีพตามคำขอของลูกค้า การสนับสนุนทางเทคนิค และบริการบำรุงรักษาสำหรับบริษัทโทรคมนาคมในและนอกประเทศจีนเรามีทีมงานที่มีความสามารถและเครือข่ายพันธมิตรที่เชื่อถือได้ทั่วโลก
คำถามที่พบบ่อย :
1. คุณควบคุมคุณภาพอย่างไร?
ตอบ: ผลิตภัณฑ์ทั้งหมดก่อนการจัดส่งเป็นการจำลองสถานการณ์การใช้งาน โหลดและโหลดเต็ม และทดสอบการแชร์ปัจจุบันเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์
2. ปริมาณการสั่งซื้อขั้นต่ำของคุณคือเท่าไร?
ตอบ: ไม่มีปริมาณการสั่งซื้อขั้นต่ำและสามารถทำได้ข้อแตกต่างเพียงอย่างเดียวคือราคาและกำหนดการ
3. คุณสามารถแนะนำบริษัทของคุณได้หรือไม่?
ตอบ: ฉันรู้สึกเป็นเกียรติมากฉันจะส่งเอกสารแนะนำบริษัทให้คุณในภายหลัง เพื่อให้ข้อมูลบริษัทของเราครอบคลุมและครอบคลุมยิ่งขึ้น
4. ข้อดีของ บริษัท ของคุณคืออะไร?
ตอบ: สินค้าคงคลังที่เพียงพอ และการรับประกันอุปทานสำหรับการต่ออายุการจัดหาในภายหลัง มีความยืดหยุ่นตามความต้องการที่แตกต่างกันของลูกค้า โดยให้บริการโซลูชั่นที่แตกต่างกัน
5. ฉันสามารถส่งตัวอย่างได้หรือไม่รายงานให้ฉันพร้อมกับราคา?
ตอบ: คุณสามารถส่งตัวอย่าง ตัวอย่างอาจมีความภาคภูมิใจอย่างมาก และคุณต้องรับผิดชอบค่าขนส่ง
6. บริษัทของคุณจัดการกับปัญหาด้านคุณภาพอย่างไร?
ตอบ: บริษัท ของเราทำอุตสาหกรรมนี้มาเกือบ 10 ปีแล้วมันมีชื่อเสียงอยู่แล้วเราจะวิเคราะห์อย่างละเอียดหากเป็นปัญหาด้านคุณภาพของเราจริง ๆ คุณสามารถมั่นใจได้ว่าจะทำสิ่งต่าง ๆ ตามข้อตกลงในสัญญาและจะไม่มีวันปล่อยให้คุณมีความกังวลใด ๆ ทีมบริการของเรายินดีที่จะให้บริการคุณ
7 Wหมวกโบหมดคุณภาพ ?
A:100%เดิมกับแพคเกจใหม่.เราจะทดสอบสินค้าก่อนโพสต์เพื่อให้แน่ใจว่าแต่ละรายการมีคุณภาพดี
8 ชมow หลายเดือนสำหรับการรับประกัน ?
A: รับประกันคุณภาพ 1 ปี
9วิธีจัดการกับสินค้าด้อยคุณภาพ ?
ตอบ: สามารถโพสต์สินค้าได้โดยมีค่าธรรมเนียมการโพสต์สำหรับผลิตภัณฑ์ที่มีคุณภาพไม่ดีภายในระยะเวลารับประกัน
