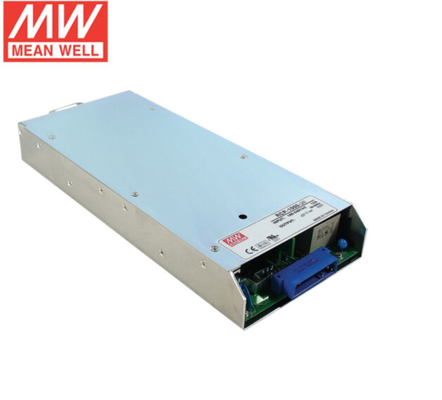

Mean Well RCP series แหล่งจ่ายไฟ 19 นิ้ว 1000W-1800W RCP-1000-12 RC0-1000-24 ระบบไฟฟ้า
คุณสมบัติ :
กำลังวัตต์ :
1000W~18000W
แบบอย่าง :
กำลังไฟฟ้า: RCP-1000 / RCP-1600 / RCP-2000
ที่ชาร์จ:RCB-1600

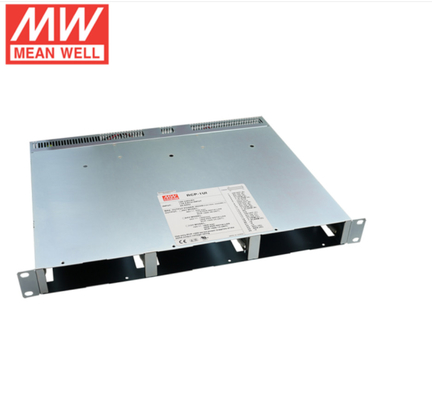

ชั้นวาง:RCP-1U /RHP-1U /RKP-1U
คอนโทรลเลอร์ & มอนิเตอร์ : RCP-MU /RKP-CMU1
แอปพลิเคชั่น
เอกสารทางเทคนิค :
| แบบอย่าง | RCP-1000-12 | RCP-1000-24 | RCP-1000-48 | |
|
ผลผลิต |
แรงดันไฟตรง | 12V | 24V | 48V |
| จัดอันดับปัจจุบัน | 60A | 40A | 21A | |
| ช่วงปัจจุบัน | 0 ~ 60A | 0 ~ 40A | 0 ~ 21A | |
| จัดอันดับอำนาจ | 720W | 960W | 1008W | |
| ระลอกคลื่นและเสียงรบกวน (สูงสุด)โน้ต 2 | 150mVp-p | 200mVp-p | 300mVp-p | |
| ปรับแรงดันไฟฟ้าช่วง(SVR) | 11.6 ~ 12.4V | 23.2 ~ 24.8V | 46.3 ~ 49.7V | |
| ความทนทานต่อแรงดันไฟฟ้าหมายเหตุ.3 | ±1.0% | ±1.0% | ±1.0% | |
| กฎระเบียบของสาย | ±0.5% | ±0.5% | ±0.5% | |
| โหลดระเบียบ | ±0.5% | ±0.5% | ±0.5% | |
| ตั้งค่า, RISE TIME | 1000ms, 60ms/230VAC ที่โหลดเต็มที่ | |||
| ถือครองเวลา (ประเภท) | 16ms/230VAC ที่โหลดเต็มที่ | |||
|
ป้อนข้อมูล |
แรงดันไฟฟ้าแนว Note.4 | 90 ~ 264VAC 127 ~ 370VDC | ||
| ช่วงความถี่ | 47 ~ 63Hz | |||
| ประสิทธิภาพ (ประเภท) | 81% | 87% | 89% | |
| ไฟฟ้ากระแสสลับ (ประเภท) | 8.5A/115VAC 4.5A/230VAC | 10.5A/115VAC 5.5A/230VAC | 11A/115VAC 5.5A/230VAC | |
| INRUSH CURRENT (ประเภท) | สตาร์ทเย็น 50A | |||
| กระแสรั่วไหล | <1.1mA / 230VAC | |||
|
การป้องกัน |
โอเวอร์โหลด | 105 ~ 125% พิกัดกำลังขับ | ||
| ประเภทการป้องกัน : การจำกัดกระแสคงที่ กู้คืนโดยอัตโนมัติหลังจากลบเงื่อนไขข้อบกพร่องออก | ||||
| แรงดันไฟเกิน | 13.2 ~ 16.2V | 26.4 ~ 32.4V | 52.8 ~ 64.8V | |
| ประเภทการป้องกัน : ปิดแรงดันไฟฟ้า o/p เปิดเครื่องอีกครั้งเพื่อกู้คืน | ||||
| อุณหภูมิเกิน | ปิดแรงดันไฟฟ้า o/p กู้คืนโดยอัตโนมัติหลังจากอุณหภูมิลดลง | |||
|
การทำงาน |
พลังเสริม | 5V @ 0.3A | ||
| รีโมทคอนโทรลเปิด-ปิด | โดยสัญญาณไฟฟ้าหรือหน้าสัมผัสแห้ง ON:short OFF:open | |||
| ความรู้สึกระยะไกล | ชดเชยแรงดันตกที่สายไฟโหลดสูงสุด 0.5V | |||
| ตั้งโปรแกรมแรงดันไฟขาออกได้ | สามารถปรับแรงดันไฟขาออกได้ 90 ~ 110% ของแรงดันไฟขาออกที่ระบุโปรดดูคู่มือการใช้งาน | |||
| สัญญาณ DC ตกลง | สัญญาณ TTL ที่แยกออกมา โปรดดูคู่มือการติดตั้ง | |||
| สัญญาณ AC ตกลง | สัญญาณ TTL ที่แยกออกมา โปรดดูคู่มือการติดตั้ง | |||
| คำเตือนอุณหภูมิเกิน | ลอจิก " สูง" สำหรับการเตือนอุณหภูมิเกิน โปรดดูคู่มือการติดตั้ง สัญญาณแยก | |||
|
สิ่งแวดล้อม |
อุณหภูมิในการทำงาน | -20 ~ +60℃ (อ้างอิงจาก "เส้นโค้งลดพิกัด") | ||
| ความชื้นในการทำงาน | 20 ~ 90% RH ไม่กลั่นตัว | |||
| อุณหภูมิการจัดเก็บ ความชื้น | -40 ~ +85℃, 10 ~ 95% RH ไม่มีการควบแน่น | |||
| อุณหภูมิค่าสัมประสิทธิ์ | ±0.02%/℃ (0 ~ 50℃) | |||
| การสั่นสะเทือน | 10 ~ 500Hz, 2G 10 นาที/1 รอบ, 60 นาทีตามแนวแกน X, Y, Z | |||
|
ความปลอดภัยและ EMC (หมายเหตุ 5) |
มาตรฐานความปลอดภัย | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 ได้รับการอนุมัติ | ||
| ทนต่อแรงดันไฟฟ้า | ฉัน/PO/P:3KVAC I/P-FG:2KVAC O/P-FG:0.7KVDC | |||
| ความต้านทานการแยกตัว | I/PO/P, I/P-FG, O/P-FG:100M โอห์ม / 500VDC / 25℃/ 70% RH | |||
|
การปล่อย EMC |
พารามิเตอร์ | มาตรฐาน | ระดับการทดสอบ / หมายเหตุ | |
| ดำเนินการ | BS EN/EN55032 (CISPR32) | คลาส B | ||
| ฉายรังสี | BS EN/EN55032 (CISPR32) | คลาส B | ||
| กระแสฮาร์มอนิก | BS EN/EN61000-3-2 | ----- | ||
| แรงดันไฟฟ้าวูบวาบ | BS EN/EN61000-3-3 | ----- | ||
|
ภูมิคุ้มกัน EMC |
BS EN/EN55024, BS EN/EN61000-6-2 | |||
| พารามิเตอร์ | มาตรฐาน | ระดับการทดสอบ / หมายเหตุ | ||
| ESD | BS EN/EN61000-4-2 | ระดับ 3, อากาศ 8KV ;ระดับ 2 ติดต่อ 4KV | ||
| ฉายรังสี | BS EN/EN61000-4-3 | ระดับ 3 | ||
| EFT / ระเบิด | BS EN/EN61000-4-4 | ระดับ 3 | ||
| ไฟกระชาก | BS EN/EN61000-4-5 | ระดับ 4, 4KV/Line-Earth ;ระดับ 3, 2KV/Line-Line | ||
| ดำเนินการ | BS EN/EN61000-4-6 | ระดับ 3 | ||
| สนามแม่เหล็ก | BS EN/EN61000-4-8 | ระดับ 4 | ||
| แรงดันไฟตกและการหยุดชะงัก | BS EN/EN61000-4-11 |
>95% จุ่ม 0.5 งวด, 30% จุ่ม 25 งวด, >95% หยุดชะงัก 250 งวด |
||
|
คนอื่น |
MTBF | 840.8K ชม. นาทีเทลคอร์เดีย SR-332 (เบลล์คอร์) ;นาที 107.4K ชม.MIL-HDBK-217F (25 ℃) | ||
| มิติ | 295*127*41 มม. (ยาว * กว้าง * สูง) | |||
| บรรจุ | 1.93Kg;6 ชิ้น/12.6 กิโลกรัม/1.04CUFT | |||
| บันทึก |
1. พารามิเตอร์ทั้งหมดที่ไม่ได้กล่าวถึงเป็นพิเศษจะถูกวัดที่อินพุต 230VAC โหลดที่กำหนด และ 25 ℃ ของอุณหภูมิแวดล้อม 2. Ripple & noise วัดที่ 20MHz ของแบนด์วิดท์โดยใช้สายคู่บิดเกลียวขนาด 12 นิ้วที่ปิดท้ายด้วยตัวเก็บประจุแบบขนาน 0.1uf และ 47uf 3. ความคลาดเคลื่อน : รวมถึงการตั้งค่าความคลาดเคลื่อน การควบคุมสาย และการควบคุมโหลด 4. อาจจำเป็นต้องลดพิกัดภายใต้แรงดันไฟฟ้าอินพุตต่ำโปรดตรวจสอบเส้นโค้ง derating สำหรับรายละเอียดเพิ่มเติม 5. แหล่งจ่ายไฟถือเป็นส่วนประกอบที่จะนำไปติดตั้งในอุปกรณ์ขั้นสุดท้ายการทดสอบ EMC ทั้งหมดดำเนินการโดยการติดตั้งยูนิตบน แผ่นโลหะขนาด 720 มม. * 360 มม. หนา 1 มม.อุปกรณ์ขั้นสุดท้ายต้องได้รับการยืนยันอีกครั้งว่ายังคงเป็นไปตามคำสั่งของ EMCเพื่อเป็นแนวทางในการ ทำการทดสอบ EMC เหล่านี้ โปรดดูที่ "การทดสอบ EMI ของอุปกรณ์จ่ายไฟส่วนประกอบ"(ตามที่มีอยู่ใน http://www.meanwell.com) 6. อุณหภูมิแวดล้อมลดลง 3.5 ℃/1000 ม. สำหรับรุ่นที่ไม่มีพัดลม และ 5 ℃/1000 ม. สำหรับรุ่นพัดลมสำหรับระดับความสูงในการทำงานที่สูงกว่า 2000 ม. (6500 ฟุต) ※ คำปฏิเสธความรับผิดชอบของผลิตภัณฑ์: สำหรับข้อมูลโดยละเอียด โปรดดูที่ https://www.meanwell.com/serviceDisclaimer.aspx |
|||
โซลูชั่น
เราให้บริการโซลูชั่นที่สมบูรณ์ รวมถึงการสำรวจสถานที่ เสนอแผนมืออาชีพตามคำขอของลูกค้า การสนับสนุนทางเทคนิค และบริการบำรุงรักษาสำหรับบริษัทโทรคมนาคมในและนอกประเทศจีนเรามีทีมงานที่มีความสามารถและเครือข่ายพันธมิตรที่เชื่อถือได้ทั่วโลก
คำถามที่พบบ่อย :
1. คุณควบคุมคุณภาพอย่างไร?
ตอบ: ผลิตภัณฑ์ทั้งหมดก่อนการจัดส่งเป็นการจำลองสถานการณ์การใช้งาน โหลดและโหลดเต็ม และทดสอบการแชร์ปัจจุบันเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์
2. ปริมาณการสั่งซื้อขั้นต่ำของคุณคือเท่าไร?
ตอบ: ไม่มีปริมาณการสั่งซื้อขั้นต่ำและสามารถทำได้ข้อแตกต่างเพียงอย่างเดียวคือราคาและกำหนดการ
3. คุณสามารถแนะนำบริษัทของคุณได้หรือไม่?
ตอบ: ฉันรู้สึกเป็นเกียรติมากฉันจะส่งเอกสารแนะนำบริษัทให้คุณในภายหลัง เพื่อให้ข้อมูลบริษัทของเราครอบคลุมและครอบคลุมยิ่งขึ้น
4. ข้อดีของ บริษัท ของคุณคืออะไร?
ตอบ: สินค้าคงคลังที่เพียงพอ และการรับประกันอุปทานสำหรับการต่ออายุการจัดหาในภายหลัง มีความยืดหยุ่นตามความต้องการที่แตกต่างกันของลูกค้า โดยให้บริการโซลูชั่นที่แตกต่างกัน
5. ฉันสามารถส่งตัวอย่างได้หรือไม่รายงานให้ฉันพร้อมกับราคา?
ตอบ: คุณสามารถส่งตัวอย่างได้ ตัวอย่างมีความภาคภูมิใจอย่างมาก และคุณต้องรับผิดชอบค่าขนส่ง
6. บริษัทของคุณจัดการกับปัญหาด้านคุณภาพอย่างไร?
ตอบ: บริษัท ของเราทำอุตสาหกรรมนี้มาเกือบ 10 ปีแล้วมันมีชื่อเสียงอยู่แล้วเราจะวิเคราะห์อย่างละเอียดหากเป็นปัญหาด้านคุณภาพของเราจริง ๆ คุณสามารถมั่นใจได้ว่าจะทำสิ่งต่าง ๆ ตามข้อตกลงในสัญญาและจะไม่มีวันปล่อยให้คุณมีความกังวลใด ๆ ทีมบริการของเรายินดีที่จะให้บริการคุณ
7 Wหมวกโบหมดคุณภาพ ?
A:100%เดิมกับแพคเกจใหม่.เราจะทดสอบสินค้าก่อนโพสต์เพื่อให้แน่ใจว่าแต่ละรายการมีคุณภาพดี
8 ชมow หลายเดือนสำหรับการรับประกัน ?
A: รับประกันคุณภาพ 1 ปี
9วิธีจัดการกับสินค้าด้อยคุณภาพ ?
ตอบ: สามารถโพสต์สินค้าได้โดยมีค่าธรรมเนียมการโพสต์สำหรับผลิตภัณฑ์ที่มีคุณภาพไม่ดีภายในระยะเวลารับประกัน
