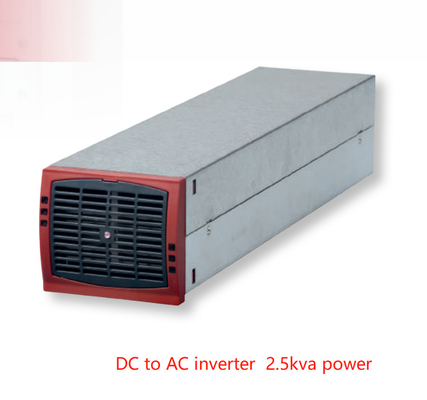

CE+T Modular Inverter TSI BRAVO ซีรี 24V / 48V / 60V / 110 V / 220 Vdc การออก 230 Vac DC ไปยัง AC Inverter
BRAVO เป็นตัวแปลงแบบจําแนกที่คอมพัคต์และสามารถปรับขนาดได้ โดยให้บริการไฟฟ้า AC สายคลื่นไซน์ที่บริสุทธิ์
ระบบพลังงาน, มันให้ความสะดวกที่ดี AC แบคเกป
มันใช้เทคโนโลยีอินเวอร์เตอร์ล่าสุด ให้ประสิทธิภาพพลังงานสูงสุดในขนาดเล็ก
เทคโนโลยี Twin Sine Innovation (TSI) กําจัดการ
จุดความผิดพลาดเดียวที่มีความสามารถในการปรับขนาดได้อย่างเต็มที่ โมดูลพร้อมกันสูงถึง 32 โมดูล และมีประสิทธิภาพสูงถึง 96% ลดต้นทุนการดําเนินงาน
l แหล่งเข้าแบบคู่ (AC และ DC)
l ด้วยช่วงการเข้า AC ที่กว้าง 150 Vac ถึง 265 Vac
l การออกแบบที่คอมแพค
l ประสิทธิภาพสูง
l เวลาโอนลดเหลือ 0
l สูงถึง 10kVA ใน 2 U
l สูงสุด 225kVA ใน 3 ห้องเรือนของ 75kVA แต่ละห้อง
| 24 / 230 | 48 / 230 | 60 / 230 | 110 ** / 230 | 220***/ 230 | |
| สาธารณะ | |||||
| EMC (ความคุ้มกัน) | EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 | ||||
| EMC (การปล่อย) (ประเภท) | EN 55022 (A) | EN 55022 (B) | EN 55022 (A) | EN 55022 (B) | |
| ความปลอดภัย | EN62040-1 | ||||
| การเย็น / การแยก | พยายาม / สองเท่า | ||||
| MTBF | 240 000 ชั่วโมง (MIL-217-F) | ||||
| ประสิทธิภาพ (แบบปกติ): การแปลงพลังงานที่เพิ่มขึ้น / บนสาย | > 95.5% / > 89.5% | 96% / 91% | 960.5% / 92.5% | ||
| ความเข้มแข็งแบบดียิเลคทริก DC/AC | 4300 Vdc | ||||
| ระบบ True Redundant ระบบที่ตรงกับความต้องการ |
ระดับการตัดต่อ 3 ระดับใน AC out และ DC in power ports 4 ระดับการตัดต่อใน AC ในท่าเรือ |
||||
| RoHS | สอดคล้อง | ||||
| การสั่นสะเทือน | GR63 สั่นสะเทือนสํานักงาน 0 ถึง 100 hz-0.1 g / สั่นสะเทือนในการขนส่ง 5-100 Hz 0.5 g 100 ถึง 500 hz-1.5 g / การทดสอบการตก | ||||
| สภาพการทํางาน |
ออกแบบให้ติดตั้งในสภาพแวดล้อม IP20 หรือ IP21 เมื่อติดตั้งในสภาพแวดล้อมที่มีฝุ่นหรือความชุ่มชื้น ต้องใช้มาตรการที่เหมาะสม (กรองอากาศ...) |
||||
| ความสูงเหนือน้ําทะเล โดยไม่ลดการจัดอันดับ | < 1500 m / derating > 1500 m ∙ 0.8 % ต่อ 100 m | ||||
| อุณหภูมิแวดล้อม / อุณหภูมิเก็บรักษา / ความชื้นสัมพันธ์ | -20 ถึง 50 °C / -40 ถึง 70 °C / 95 %, ไม่หมัก | ||||
| วัสดุ (กระเป๋า) | โลหะเคลือบ ALU ZINC | ||||
| พลังผลิต AC | |||||
| อัตรากําลังการออก (VA) / (W) | 1500 / 1200 | 2500 / 2000 | |||
| ความสามารถในการอุดหนุนในเวลาสั้น | 150 % (15 วินาที) 110 % ถาวรภายในช่วง T° | ||||
| ค่าประสิทธิภาพภาระที่อนุญาต | ระดับกําลังเต็มจาก 0 อินดูคทีฟ ถึง 0 แคปซิติฟ | ||||
| การบริหารอุณหภูมิภายในและปิด | ใช่ | ||||
| รายละเอียดของ DC INPUT | |||||
| ความดันชื่อ (DC) | 24 วอลต์ | 48 วอลต์ | 60 วอลต์ | 110 วอลต์ | 220 วอลต์ |
| ระยะความดัน (DC) | 19 ¥ 35 วอลต์ | 40 - 60 V | 48 - 72 V | 90 - 160 V | 170 - 300 V |
| ปัจจุบัน |
56 A (ที่ 24 Vdc และ ปริมาณการออก 1200 W) |
46 A (ที่ 48 Vdc และ ความแรงออก 2000 W) |
35 A (ที่ 60 Vdc และ ความแรงผลิต 2000 W |
19 A (ที่ 110 Vdc และ ความแรงออก 2000 W) |
9.8 A (ที่ 220 Vdc และ ความแรงผลิต 2000 W |
| ปัจจุบันการเข้าสูงสุด (สําหรับ 15 วินาที) / กระแสความแรงดัน | 84 A / < 100 mV rms |
84 A / < 2 mV โซฟอ |
52 A < 100 mV rms | 29 A / < 200 mV rms |
14.9 A / < 200 mV rms |
| ขอบเขตความแรงกดไฟเข้า | ผู้ใช้งานสามารถเลือกได้ด้วยอินเตอร์เฟส T2S | ||||
|
รายละเอียดของ AC INPUT ทางเข้า AC มีเพียงกับโมดูล EPC, โมดูล REG ไม่มี ACin |
|||||
| ความดันชื่อ (AC) | 220/230/240 V 1P หรือ 3P (ขั้นต่ํา 3 ชั้นสําหรับ 3P) | ||||
| ระยะความดัน (AC) | 150-265 วอลต์ | ||||
|
การหยุดทํางาน |
150 ถึง 185 วอลท แลนเนียร์เรทติ้ง 150 VA/120 วัตต์ต่อ 10 Vac | ||||
|
1200 VA / 960 W @ 150 Vac |
2000 VA/1600 W @ 150 Vac | ||||
| ระยะความสอดคล้องก่อนการโอนไปยัง DC | ปรับได้ | ||||
| ค่าประสิทธิภาพ | > 99% | ||||
| ระยะความถี่ (เลือกได้) / ระยะการร่วมกัน | 50 60 Hz / ระยะ 47 53 Hz / 57 63 Hz | ||||
| รายละเอียดผลิต AC | |||||
| ความดันชื่อ (AC*) | 220/230/240 วอลต์ | ||||
| ความถี่ / ความแม่นยําของความถี่ | 50 - 60 Hz / 0.03 % | ||||
| การบิดเบือนฮาร์มอนิกทั้งหมด (แรงต่อต้าน) | < 1.5% | ||||
| เวลาฟื้นฟูจากการกระแทกของภาระ | 0.4 ms | ||||
| เปิดความช้า | 20 s ถึง 40 s ขึ้นอยู่กับจํานวนโมดูลที่ติดตั้ง | ||||
| กระแสไฟฟ้าชื่อ ป้องกันกระแสไฟฟ้ากลับ | 6.6 A | 10.9 A | |||
| คาร์ฟเฟคเตอร์เกรสต์ที่กําลังนาม | 2.8: 1 | 3: 1 | |||
| พร้อมบริหารและป้องกันวงจรสั้น | |||||
| ความสามารถในการเคลียร์วงจรสั้น |
10 x In สําหรับ 20 msec - มีให้บริการในขณะที่ Mains มีให้บริการที่พอร์ตเข้า AC ด้วยการควบคุมและบริหารขนาด |
||||
| กระแสไฟฟ้าวงจรสั้นหลังจากความจุสะอาด | 2.1 ภายใน 15 วินาที และ 1.5 ภายหลัง 15 วินาที | ||||
| ในการถ่ายทอดผลงาน | |||||
| แม็กซ์ ความกระชับ การสกัด / รวม อ่อนเพลีย ความกระชับ ระยะเวลา (สูงสุด) | 0 s / 0 s | ||||
| สัญญาณและการตรวจสอบ | |||||
| การแสดง | ไลด์ synoptic | ||||
| การออกสัญญาณเตือน / การควบคุม | ติดต่อที่แห้งบนชั้น / สายพาน USB มาตรฐานและ MODBUS บน T2S, optional: Candis Display / Candis TCP-IP | ||||
| ระยะไกลเปิด / ปิด | บนปลายหลังของชั้นผ่าน T2S | ||||
