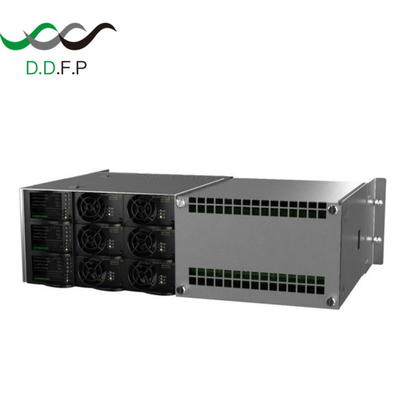

ระบบจ่ายไฟ DC Eltek Flatpack S 3U 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V Bulk
ด้วยตัวเลือกการเตือนภัยและการตรวจสอบที่ยืดหยุ่นรวมกับการส่งออกจำนวนมาก ระบบ 3U นี้เป็นส่วนประกอบที่ยอดเยี่ยมสำหรับการใช้งานทางอุตสาหกรรมต่างๆ
อุตสาหกรรมนอกชายฝั่ง ทะเล และกระบวนการ
การใช้งานในตลาดเหล่านี้ต้องการระบบจ่ายไฟ DC ที่ทันสมัย เชื่อถือได้ และปลอดภัย Flatpack S มอบความหนาแน่นของพลังงานชั้นนำของอุตสาหกรรมในส่วนนี้ ฟังก์ชันความปลอดภัยมากมาย ช่วงอุณหภูมิการทำงานที่กว้าง และความน่าเชื่อถือที่ยอดเยี่ยมในตัวเครื่องขนาดเล็ก
ตัวกรองอินพุต AC ช่วยให้มั่นใจได้ถึงการปฏิบัติตามกฎ DnV สำหรับการจำแนกประเภทเรือ ความเร็วสูงและเรือขนาดเล็ก และมาตรฐาน DnV Offshore
คุณสมบัติและข้อดีของผลิตภัณฑ์
วงจรเรียงกระแส Flatpack S
กลุ่มผลิตภัณฑ์ Flatpack S จะรวมรุ่นต่างๆ ที่ครอบคลุมการใช้งานส่วนใหญ่ในแง่ของแรงดันไฟฟ้าและกำลังไฟ เอาต์พุต ประสิทธิภาพ และข้อกำหนดพิเศษ วงจรเรียงกระแสทั้งหมดมีคุณสมบัติป้องกันตัวเองอัจฉริยะ เช่น กำลังไฟเอาต์พุตที่ลดลงที่อุณหภูมิสูงหรือไฟหลักต่ำ
นอกจากนี้ยังมีรุ่นที่มีการป้องกันแรงดันไฟฟ้าเกินเอาต์พุตที่เพิ่มขึ้น Flatpack S 24/1000 SIL3 OVP มี SIL3 บนแรงดันไฟฟ้าเอาต์พุตเกิน 30V สามารถจัดการความล้มเหลวสองเท่าและมีช่วงการทดสอบพิสูจน์ที่เกิน 15 ปี
ระบบ DC
แร็ค Flatpack S 3U 3x2kW มีระบบ DC แยกกัน 3 ระบบ ซึ่งประกอบด้วยวงจรเรียงกระแสสำรอง 2 ตัวและตัวควบคุม 1 ตัว เพื่อความยืดหยุ่น ระบบเหล่านี้สองระบบสามารถขนานกันเพื่อสร้างระบบที่มีวงจรเรียงกระแส 4 ตัวเพื่อกำลังไฟที่มากขึ้นหรือความซ้ำซ้อนที่เพิ่มขึ้น วงจรเรียงกระแสทั้งหมดมีการป้อน AC แยกกัน ทำให้สามารถใช้แหล่งจ่ายไฟ AC ซ้ำซ้อนสำหรับแต่ละเอาต์พุตได้
สัญญาณ DC โอเคเอาต์พุตรีเลย์มีให้สำหรับวงจรเรียงกระแสแต่ละคู่ สำหรับการตรวจสอบและการควบคุมที่เพิ่มขึ้น สามารถเสียบตัวควบคุม Smartpack S หนึ่งตัวสำหรับวงจรเรียงกระแสแต่ละคู่และเอาต์พุต นอกจากนี้ยังมีการเตือนและเอาต์พุตรีเลย์เตือนภัยเพิ่มเติม ยังมีการตั้งค่า สถานะ และบันทึกผ่านหน้าจอหรือพอร์ต Ethernet
| ฟีดแต่ละรายการ | เฟสเดียวสำหรับวงจรเรียงกระแสแต่ละตัว |
| แรงดันไฟฟ้า | 230 VAC/DC เล็กน้อย สูงสุด 300 VAC/DC* |
| กระแสไฟสูงสุด | 5.9 Arms สำหรับแต่ละฟีด* |
| การเชื่อมต่อ | 2 x 2.5mm2 สำหรับวงจรเรียงกระแสแต่ละตัว; L + N |
| * สำหรับรายละเอียด โปรดดูเอกสารข้อมูลสำหรับวงจรเรียงกระแสที่เกี่ยวข้อง | |
| เอาต์พุต DC | |
| แรงดันไฟฟ้า | 24 Vdc* |
| กระแสไฟสูงสุด | 3 x 83 A system * |
| การเชื่อมต่อ | 6 x 16/25mm2 (3 x VDC+ และ 3 x VDC-) สามารถขนานกันได้ด้วยลิงก์ |
| * สำหรับรายละเอียด โปรดดูเอกสารข้อมูลสำหรับวงจรเรียงกระแสที่เกี่ยวข้อง | |
| ข้อมูลจำเพาะอื่นๆ | |
| # วงจรเรียงกระแส | 2 ตำแหน่งสำหรับแต่ละเอาต์พุต (4 ถ้าขนานกัน) |
| # ตัวควบคุม | 1 ตำแหน่งสำหรับแต่ละเอาต์พุต |
| การแยก | 3.0 kVAC - อินพุตถึงเอาต์พุต |
| อุณหภูมิในการทำงาน | -40 ถึง +85°C (-40 ถึง +185°F) * |
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85°C (-40 ถึง +185°F) |
| การติดตั้ง | ติดตั้งด้านหลังบนโครง 19" หรือแผ่นยึด (ค่าเริ่มต้น) ติดตั้งแบบฝังด้านหน้าบนโครง 19" (อุปกรณ์เสริม, p/n 278626) |
| MTBF | > 500, 000 ชั่วโมง Telcordia SR-332 ฉบับที่ 1, วิธี III (a) (Tสภาพแวดล้อม: 45°C) |
| IEC Prot. Cl. | IP20 |
| ขนาด | o ความสูง: 132.5 มม. (3U) o ความลึก: 300 มม. รวมขายึดด้านหลัง, 252 มม. ไม่มีขายึด ความลึก 300 มม. จำเป็นในตู้ปิดสำหรับกระแสลม |
| น้ำหนัก | CS0603.000 7.8 กก. (17.2 ปอนด์) ไม่รวมโมดูล CS0603.001 6.0 กก. (13.2 ปอนด์) ไม่รวมโมดูล |
| * ดูเอกสารข้อมูลวงจรเรียงกระแสสำหรับรายละเอียดเกี่ยวกับการลดอุณหภูมิ | |
| การควบคุม การตรวจสอบ และการเตือนภัย | |
ไม่มีตัวควบคุม | สัญญาณเตือนวงจรเรียงกระแสแบบอนุกรมสำหรับวงจรเรียงกระแสแต่ละคู่ ⑴ 2 x 1.5mm2; COM, NC (ต้องโหลดด้วยสูงสุด 30V และ 100mA) การรับรู้กระแสไฟแบตเตอรี่ ⑵ |
| การเชื่อมต่ออุณหภูมิ อินพุต และเอาต์พุตสัญญาณเตือนบนตัวควบคุม ⑵ | |
(1) ดูเอกสารข้อมูลวงจรเรียงกระแสสำหรับรายละเอียด | |
| มาตรฐานที่เกี่ยวข้อง | |
| ความปลอดภัยทางไฟฟ้า | IEC 60950-l/-3rdฉบับ |
| EMC | ETSI EN 300 386 V.l.4.1 |
| ฮาร์มอนิกหลัก | EN 61000-3-2 |
| ทะเล | DNV-OS-D202, Ch.2 Sec. 4 (DNV 2.4) o อุณหภูมิ CL B o ความชื้น CL B |
| สิ่งแวดล้อม | ETSI EN 300 019-2-1 Class 1.2 |
| *)ClassAforCA0603.001 | |
