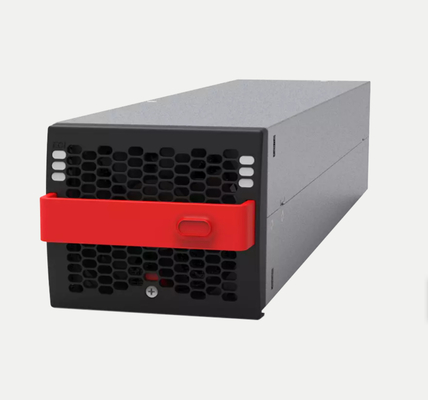

Bravo 25 - 48/230-277 เป็นอินเวอร์เตอร์แบบโมดูลาร์ขนาดกะทัดรัดและปรับขนาดได้ ให้คลื่นไซน์บริสุทธิ์ที่เอาต์พุต AC ให้โซลูชันสำรองไฟ AC ที่ยอดเยี่ยม
ร่วมกับระบบไฟ DC ใช้เทคโนโลยีล้ำสมัยเพื่อให้ประหยัดพลังงานมากที่สุดในขนาดกะทัดรัด
เทคโนโลยี ECI ขจัดจุดบกพร่องทั้งหมดด้วยความสามารถในการปรับขนาดได้เต็มที่ สูงสุด 32 โมดูลแบบขนานและประสิทธิภาพสูงถึง 96% ใน
การแปลง AC เป็น AC และสูงกว่า 93.7% ในการแปลง DC/AC ดังนั้นจึงช่วยลดต้นทุนการดำเนินงาน เราสามารถสร้างระบบได้สูงสุด 2.7 MVA
แอปพลิเคชันที่สำคัญทางธุรกิจทั้งหมดและโหลด AC ทุกประเภท การออกแบบเป็นแบบโมดูลาร์และปรับขนาดได้ด้วยโมดูลอินเวอร์เตอร์แบบ hot-swappable ซึ่งช่วยให้มั่นใจได้ว่า
เวลาเฉลี่ยในการซ่อมแซม (MTTR) ต่ำ ลดต้นทุนการบริการ และตอบสนองความต้องการที่เปลี่ยนแปลงไปสำหรับการขยายตัวในอนาคต
• อินพุต AC เพิ่มเติมเพื่อเพิ่มประสิทธิภาพในการแปลงคู่
• ช่วงอินพุต AC กว้างถึง 293 Vac L-N
• สูงสุด 12 kVA ใน 2RU - 19 นิ้ว
• สูงสุด 2.7 MVA โดยใช้อุปกรณ์ซิงโครไนซ์เพิ่มเติม
• โครงสร้างพื้นฐาน 1P หรือ 3P
• เข้ากันได้กับ Inview S, X และ GW

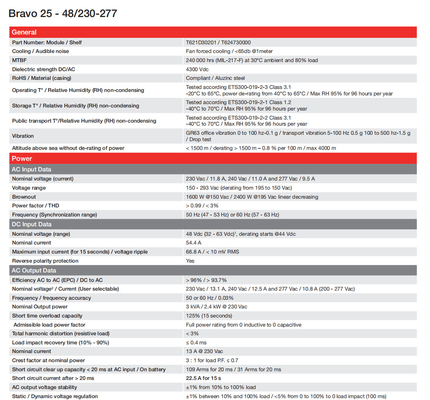

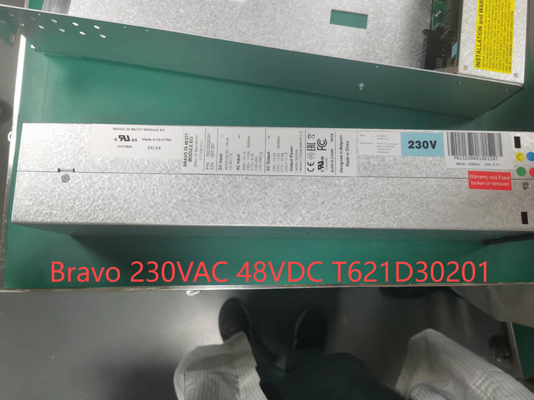

หมายเลขชิ้นส่วน: โมดูล / ชั้นวาง | T621D30201 / T624730000 |
การระบายความร้อน / เสียงรบกวนที่ได้ยิน | การระบายความร้อนด้วยพัดลม /<65db @1meter |
ความแข็งแรงของไดอิเล็กทริก DC/AC | 4300 Vdc |
อุณหภูมิในการทำงาน / ความชื้นสัมพัทธ์ (RH) ไม่ควบแน่น |
ทดสอบตาม ETS300-019-2-3 Class 3.1 -20°C ถึง 65°C, การลดกำลังไฟจาก 40°C ถึง 65°C / Max RH 95% เป็นเวลา 96 ชั่วโมงต่อปี |
อุณหภูมิในการจัดเก็บ / ความชื้นสัมพัทธ์ (RH) ไม่ควบแน่น |
ทดสอบตาม ETS300-019-2-1 Class 1.2 -40°C ถึง 70°C / Max RH 95% เป็นเวลา 96 ชั่วโมงต่อปี |
ข้อมูลอินพุต AC | |
แรงดันไฟฟ้าที่กำหนด (กระแส) | 230 Vac / 11.8 A, 240 Vac / 11.0 A และ 277 Vac / 9.5 A |
ไฟตก | 1600 W @150 Vac / 2400 W @195 Vac ลดลงเชิงเส้น |
ตัวประกอบกำลัง / THD | > 0.99 /< 3% |
ความถี่ (ช่วงการซิงโครไนซ์) | 50 Hz (47 - 53 Hz) หรือ 60 Hz (57 - 63 Hz) |
ข้อมูลอินพุต DC | |
แรงดันไฟฟ้าที่กำหนด (ช่วง) | 48 Vdc (32 - 63 Vdc)1, การลดกำลังไฟเริ่มต้นที่ @44 Vdc |
กระแสไฟที่กำหนด | 54.4 A |
กระแสไฟเข้าสูงสุด (เป็นเวลา 15 วินาที) / ระลอกแรงดันไฟฟ้า | 66.8 A /< 10 mV RMS |
ข้อมูลเอาต์พุต AC | |
ประสิทธิภาพ AC เป็น AC (EPC) / DC เป็น AC | > 96% / > 93.7% |
แรงดันไฟฟ้าที่กำหนด2/ กระแสไฟ (ผู้ใช้เลือกได้) | 230 Vac / 13.1 A, 240 Vac / 12.5 A และ 277 Vac / 10.8 A (200 - 277 Vac) |
ความถี่ / ความแม่นยำของความถี่ | 50 หรือ 60 Hz / 0.03% |
กำลังไฟเอาต์พุตที่กำหนด | 3 kVA / 2.4 kW @ 230 Vac |
กระแสไฟที่กำหนด | 13 A @ 230 Vac |
มีระบบอินเวอร์เตอร์แบบโมดูลาร์ !
