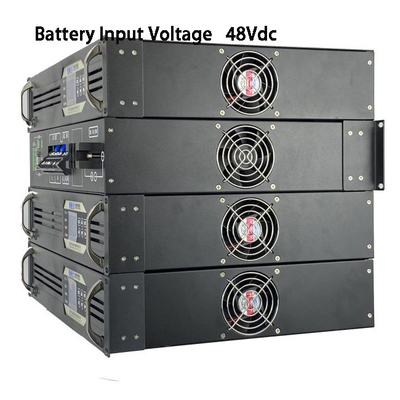

อินเวอร์เตอร์คลื่นไซน์บริสุทธิ์ DT-1000 Series เป็นผลิตภัณฑ์ใหม่ของ BWITT
อินเวอร์เตอร์ที่ปรับแต่งได้ ซีรีส์นี้เป็นตู้แร็คขนาด 19 นิ้วแบบมืออาชีพพร้อม
มีตัวเลือกให้เลือกมากมายเพื่อให้เหมาะกับการใช้งาน
คำอธิบาย:
คุณสมบัติหลัก:
แอปพลิเคชัน:
แอปพลิเคชันที่สำคัญต่อธุรกิจทั้งหมดและโหลด AC ทุกประเภท
การออกแบบเป็นโมดูลาร์และปรับขนาดได้พร้อมระบบสลับเปลี่ยนขณะร้อน
โมดูลอินเวอร์เตอร์ซึ่งช่วยให้เวลาเฉลี่ยในการซ่อมแซมต่ำ
ลดต้นทุนการให้บริการและรองรับการเปลี่ยนแปลง
ความต้องการสำหรับการขยายตัวในอนาคต
| แบบอย่าง | บีดับเบิ้ลยูT48-230-1 กิโลโวลต์เอ |
| ป้อนข้อมูล | |
| แรงดันไฟเข้าแบตเตอรี่ | 48 โวลต์ดีซี |
| ช่วงแรงดันไฟแบตเตอรี่ | 42-58โวลต์ดีซี |
| กระแสไฟเข้า DC | 23.8A สูงสุด |
| แรงดันไฟฟ้าขาเข้าบายพาส | 230Vac ปกติ |
| ช่วงแรงดันไฟฟ้าบายพาส | 170~270โวลท์ |
| ความถี่อินพุตไฟฟ้ากระแสสลับ | 50เฮิรตซ์ |
| ช่วงความถี่ | 43~67เฮิรตซ์ |
| พีเอฟ | >0.8 |
| เอาท์พุต | |
| ความสามารถในการส่งออก | 1000VA |
| ความจุเอาต์พุตที่กำหนด | 800วัตต์ |
| แรงดันไฟขาออกที่กำหนด | 230VAC (โหมดอินเวอร์เตอร์) |
| กระแสไฟขาออกที่กำหนด | 3.47ก. |
| ช่วงแรงดันไฟขาออก | 230Vac (ความคลาดเคลื่อน ±1.5% @โหมดอินเวอร์เตอร์) |
| ประสิทธิภาพผลผลิต | ≥85% (โหมดอินเวอร์เตอร์) |
| ความถี่เอาต์พุต | 50เฮิรตซ์ |
| คลื่นเอาท์พุต | คลื่นไซน์บริสุทธิ์ |
| ทีเอชดี | ≤3% (โหลดเส้น) |
| เวลาสวิตช์ (บายพาสสู่โหมดอินเวอร์เตอร์) | ≤5ms (พร้อมโหลด) |
| คุณสมบัติการป้องกัน | |
| สวิตช์ป้องกันไฟต่ำ AC | ≤176Vac (แรงดันไฟฟ้าย้อนกลับ≥10Vac) |
| สวิตช์ป้องกันไฟ AC เกิน | ≥264AC |
| อุณหภูมิเกิน | ใช่ (สวิตช์อัตโนมัติ) |
| จุดป้องกันแบตเตอรี่แรงดันต่ำ | ≤40VDC |
| สัญญาณเตือนแบตเตอรี่แรงดันต่ำ | 43VDC±0.5 |
| จุดป้องกันไฟแบตเตอรี่เกิน | ≥60VDC |
| จุดกู้คืนแรงดันไฟเกินของแบตเตอรี่ | ≤57VDC |
| การป้องกันกระแสไฟเกินขาออก | |
| ความสามารถในการรับน้ำหนักเกิน | ทำงานต่อ 60 วินาที-100%<โหลด<120% |
| ความสามารถในการรับน้ำหนักเกิน | ทำงานต่อ 10 วินาที-121%<โหลด<150% |
| การป้องกันอุณหภูมิเกิน | ใช่ |
| ระบบป้องกันไฟฟ้าลัดวงจร | ใช่ (อย่าทดสอบภายใต้ AC Connect) |
| การป้องกันการเชื่อมต่อย้อนกลับ | ใช่ |
| เอาท์พุต OVP | ≥264VAC (โหมดอินเวอร์เตอร์) |
| สัญญาณเตือนแรงดันไฟต่ำขาออก | ≤176VAC (โหมดอินเวอร์เตอร์) |
| ความปลอดภัยและ EMC | |
| ความแข็งแรงของฉนวนไฟฟ้า (AC-แชสซี) | 3500Vdc/10mA//1 นาที ไม่เกิดไฟแฟลชเกิน ไม่เสีย ไม่เกิดอาร์ค (เน้นเฉพาะอินพุต AC) |
| ความแข็งแรงของฉนวนไฟฟ้า (DC-แชสซี) |
750Vdc/10mA/1 นาที ไม่วาบไฟเกิน ไม่พัง
|
| แอลวีดี | เอ็น 60950-1 |
| อีเอ็มซี/อีเอ็ม ไอ | เอ็น 61000-6-3;EN 61000-6-1 ; IEC 61000-6-2 และ IEC 61000-6-4 |
|
การรับรองมาตรฐาน RoHS
|
มอก.62321-4, มอก.62321-5, มอก.62321-6, มอก.62321-7, มอก.62321-8
|
| ประสิทธิภาพการทดสอบสภาพแวดล้อม | |
| อุณหภูมิแวดล้อม | -20~ +50℃ |
| การทำให้เย็น | พัดลม 2 ตัว |
| การทำงานที่อุณหภูมิสูง | 50±2℃ (โหลดที่กำหนด 24 ชม.) |
| การทำงานที่อุณหภูมิต่ำ | -20±2℃ (โหลดที่กำหนด 24 ชม.) |
| การเก็บรักษาที่อุณหภูมิสูง | 80±2℃,24ชม. |
| การเก็บรักษาอุณหภูมิต่ำ | -40±2℃,24ชม. |
| ความชื้น | 0~90% ไม่มีการควบแน่นของความชื้น |
| ความสูงในการทำงาน (ม.) | ระดับความสูงเต็มกำลังถึง 2,000 ม. ลดอัตราลง -2% / 100 ม. ระดับความสูงสูงสุด 5,000 ม. |
| การสื่อสาร | |
| 232 รูปีและ 485 รูปี | ใช่ |
| ส เอ็น เอ็ม พี | ไม่จำเป็น |
| การสัมผัสแบบแห้ง | 5 กลุ่ม |
| จอแสดงผล LCD | |
|
สถานะจอ LCD
|
แรงดันอินพุตและเอาต์พุต ความถี่ กระแสไฟเอาต์พุต อุณหภูมิ อัตราโหลด โลโก้ ฯลฯ
|
|
สถานะอินเวอร์เตอร์
|
แหล่งจ่ายไฟหลักปกติ อินเวอร์เตอร์ปกติ แรงดันไฟแบตเตอรี่ต่ำและโหลดเกินขาออก ฯลฯ
|
| การวัด | |
| ขนาด กว้าง*ลึก*สูง(มม.) | 482มม. *347มม. *88มม. (2RU) |
| น้ำหนัก | 11.5กก. |
