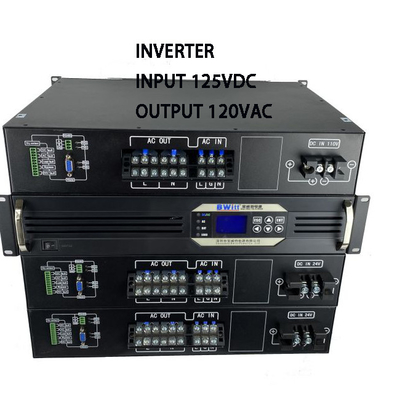

อินเวอร์เตอร์ DT-1000 Series คลื่นไซน์บริสุทธิ์เป็นผลิตภัณฑ์ใหม่ที่ BWITT ขยาย
ปรับแต่งอินเวอร์เตอร์ ซีรีส์นี้เป็นตู้แร็ค 19” ระดับมืออาชีพพร้อม
ตัวเลือกมากมายเพื่อให้เหมาะกับการใช้งาน
คำอธิบาย:
อินเวอร์เตอร์แบบติดตั้งแร็คชนิดนี้พร้อมโซลูชันอินเวอร์เตอร์อินพุตคู่รุ่นใหม่
ออกแบบมาสำหรับการใช้งานด้านการสื่อสาร ซึ่งเหมาะสำหรับความน่าเชื่อถือสูง
ของระบบสื่อสาร โซลูชันนี้ติดตั้งไฟ AC 230V
และอินพุตไฟ DC 24V ซึ่งเติมช่องว่างระหว่างไฟ UPS แบบดั้งเดิม
โซลูชันอินเวอร์เตอร์คลื่นไซน์บริสุทธิ์ทั่วไป
ใช้โครงสร้างการออกแบบใหม่ที่ช่วยให้ผู้ใช้สามารถจัดหา AC ที่บริสุทธิ์ มั่นคง และทนทาน
พลังงานสำหรับโหลดที่สำคัญ และมีความน่าเชื่อถือสูงเช่นเดียวกับระบบจ่ายไฟ AC
ลักษณะการออกแบบของอินเวอร์เตอร์คลื่นไซน์บริสุทธิ์สำหรับการสื่อสารโดยเฉพาะช่วยให้มั่นใจได้ว่า
การแปลงที่ราบรื่นระหว่างไฟ AC และ DC เกือบจะไม่มีการแปลง
ความล่าช้าและสร้างสวิตช์แบบคงที่
คุณสมบัติหลัก:
แร็ค 19” มาตรฐานติดตั้งแชสซี 2 RU
เอาต์พุตคลื่นไซน์ที่แท้จริง (T.H.D< 3%)；
ข้อมูลการแสดงผล LCD ดิจิตอลขนาดใหญ่ 128*64, ไฟ LED 4 ดวงแสดงการทำงาน
5 เส้นทางหน้าสัมผัสแบบแห้งสำหรับระบบ (ข้อผิดพลาดอินพุต DC, ข้อผิดพลาดอินพุต AC, เกินพิกัด
ข้อมูล, ข้อมูลบายพาสและข้อผิดพลาดเอาต์พุต)；
พอร์ตสื่อสาร RS232 และ RS485 & SNMP เสริม；
การทดสอบตัวเองเมื่อเปิดเครื่อง, เริ่มต้นเอาต์พุตแบบนุ่มนวล, เริ่มต้นใหม่โดยอัตโนมัติในขณะที่ AC หรือ Dc กำลังกู้คืน
ฟังก์ชันสวิตช์อัตโนมัติ: DC เป็น AC, AC บายพาส, น้อยกว่า 5ms
การตรวจสอบสถานะการทำงานของระบบแบบเรียลไทม์, สัญญาณเตือนด้วยเสียงและภาพ
บันทึกข้อความเตือนภัยในอดีตและสามารถสอบถามได้
สร้างตัวควบคุมแรงดันไฟฟ้าเพื่อรักษาเสถียรภาพของแรงดันไฟฟ้า AC
บายพาสการบำรุงรักษา / DC พร้อมใช้งาน
การป้องกัน: การป้องกันการลัดวงจร, การป้องกันการโอเวอร์โหลด, แบตเตอรี่แรงดันไฟฟ้าเกิน/ต่ำ
การป้องกัน, กระแสเกิน, อุณหภูมิเกิน
การใช้งาน:
แอปพลิเคชันที่สำคัญทางธุรกิจทั้งหมดและโหลด AC ทุกประเภท
การออกแบบเป็นแบบโมดูลาร์และปรับขนาดได้ด้วยการสลับร้อน
โมดูลอินเวอร์เตอร์ซึ่งช่วยให้มั่นใจได้ว่าเวลาเฉลี่ยในการซ่อมแซมต่ำ
การลดต้นทุนการบริการและตอบสนองการเปลี่ยนแปลง
ความต้องการสำหรับการขยายตัวในอนาคต
พารามิเตอร์:
| รุ่น |
BWT125/120-1KVA
BWT125/120-3KVA
|
BWT125/120-2KVA |
BWT125/120-3KVA |
| อินพุต |
| แรงดันไฟฟ้าอินพุตแบตเตอรี่ |
125Vdc |
| ช่วงแรงดันไฟฟ้าของแบตเตอรี่ |
100-150Vdc |
| กระแสไฟเข้า DC |
10A สูงสุด |
20A สูงสุด |
30A สูงสุด |
| แรงดันไฟฟ้าอินพุตบายพาส |
120VACNorm
66.6A สูงสุด
|
| ช่วงแรงดันไฟฟ้าบายพาส |
100-140VAC
30A สูงสุด
50A สูงสุด
60AMax
|
| ความถี่อินพุต AC |
60Hz |
| ช่วงความถี่ |
43~67Hz |
| PF |
>0.8 |
| เอาต์พุต |
| ความจุเอาต์พุต |
1000VA |
2000VA |
3000VA |
| ความจุเอาต์พุตพิกัด |
800W |
1600W |
2400W |
| แรงดันไฟฟ้าเอาต์พุตพิกัด |
120VAC (โหมดอินเวอร์เตอร์)- |
| กระแสไฟขาออกพิกัด |
6.67A |
13.3A |
20A |
| ช่วงแรงดันไฟฟ้าเอาต์พุต |
120Vac(ความคลาดเคลื่อน ±1.5% @โหมดอินเวอร์เตอร์) |
| ประสิทธิภาพเอาต์พุต |
≥85% (โหมดอินเวอร์เตอร์) |
| ความถี่เอาต์พุต |
60Hz |
| คลื่นเอาต์พุต |
คลื่นไซน์บริสุทธิ์ |
| THD |
≤3% (โหลดสาย) |
| เวลาสวิตช์ (บายพาสเป็นโหมดอินเวอร์เตอร์) |
≤5ms (พร้อมโหลด) |
| คุณสมบัติการป้องกัน |
| การป้องกันสวิตช์แรงดันไฟฟ้าต่ำ AC |
≤90Vac (แรงดันไฟฟ้า Backlash≥10Vac) |
| การป้องกันสวิตช์แรงดันไฟฟ้าเกิน AC |
≥140AC |
| อุณหภูมิเกิน |
ใช่ (สวิตช์อัตโนมัติ) |
| จุดป้องกันแรงดันไฟฟ้าต่ำของ BAT |
≤90 |
| สัญญาณเตือนแรงดันไฟฟ้าต่ำของแบตเตอรี่ |
90±0.5 |
| จุดป้องกันแรงดันไฟฟ้าเกินของแบตเตอรี่ |
≥155VDC |
| จุดกู้คืนแรงดันไฟฟ้าเกินของแบตเตอรี่ |
≥145VDC |
|
การระบายความร้อน
|
2*พัดลม
4*พัดลม
|
2*พัดลม |
4*พัดลม |
| การควบคุมอุณหภูมิ@ อุณหภูมิภายใน>45℃ & ความเร็วตามความจุเอาต์พุต@ ความจุเอาต์พุต >50% |
| การป้องกันกระแสเกินเอาต์พุต |
| ทำงานต่อเนื่อง 10 วินาที |
ความจุโอเวอร์โหลด |
| ทำงานต่อเนื่อง 10 วินาที |
@ โอเวอร์โหลด110%~130%ความจุโอเวอร์โหลด |
| ทำงานต่อเนื่อง 10 วินาที |
@โอเวอร์โหลด >150%การป้องกันอุณหภูมิเกิน |
| ใช่ |
SNMP |
| ใช่ (อย่าทดสอบภายใต้การเชื่อมต่อ AC) |
การป้องกันการเชื่อมต่อย้อนกลับ |
| ใช่ |
SNMP |
| ≥144VAC(โหมดอินเวอร์เตอร์) |
สัญญาณเตือนแรงดันไฟฟ้าต่ำเอาต์พุต |
| ≤88VAC (โหมดอินเวอร์เตอร์) |
ความปลอดภัยและ EMC |
| ความแข็งแรงของไดอิเล็กทริก (AC-แชสซี) |
| 3500Vdc/10mA//1min ไม่มีแฟลชโอเวอร์ ไม่มีการพังทลาย ไม่มีอาร์ค (เฉพาะลำดับความสำคัญอินพุต AC) |
ความแข็งแรงของไดอิเล็กทริก (DC-แชสซี) |
| 750Vdc/10mA/1min ไม่มีแฟลชโอเวอร์ ไม่มีการพังทลาย |
LVD
|
| EN 60950-1 |
EMC/EM I |
| EN 61000-6-3; EN 61000-6-1 ;IEC 61000-6-2 และ IEC 61000-6-4 |
ROHS |
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
ประสิทธิภาพการทดสอบสภาพแวดล้อม
|
| อุณหภูมิแวดล้อม |
| -20~ +50℃ |
การทำงานที่อุณหภูมิสูง |
| 50±2℃ (โหลดพิกัด 24H) |
การทำงานที่อุณหภูมิต่ำ |
| -20±2℃ (โหลดพิกัด 24H) |
การจัดเก็บที่อุณหภูมิสูง |
| 80±2 ℃,24H |
การจัดเก็บที่อุณหภูมิต่ำ |
| -40±2℃,24H |
ความชื้น |
| 0~90%,ไม่มีการควบแน่นของความชื้น |
ระดับความสูงในการทำงาน (ม.) |
| ระดับความสูงกำลังไฟเต็มที่ต่ำกว่า 2000 ม. >2000 ม. ลดค่า -2% / 100 ม. ระดับความสูงสูงสุด 5000 ม. |
การสื่อสาร |
| Rs232 & Rs485 |
| ใช่ |
SNMP |
| เสริม |
หน้าสัมผัสแบบแห้ง |
| 5 กลุ่ม |
จอแสดงผล LCD |
| สถานะ LCD |
|
แรงดันไฟฟ้าอินพุตและเอาต์พุต, ความถี่, กระแสไฟขาออก, อุณหภูมิ, อัตราโหลด, โลโก้ ฯลฯ
|
สถานะอินเวอร์เตอร์
|
|
ไฟหลักปกติ, อินเวอร์เตอร์ปกติ, แบตเตอรี่แรงดันไฟฟ้าต่ำและโอเวอร์โหลดเอาต์พุต ฯลฯ
|
การวัด
|
| ขนาด กว้าง*ลึก*สูง (มม.) |
| 482*347*88mm |
482*430*88mm |
น้ำหนัก |
| 11.5KG |
15KG |
|
