อินเวอร์เตอร์ DT-1000 Series คลื่นไซน์บริสุทธิ์เป็นผลิตภัณฑ์ใหม่ที่ BWITT ขยาย
ปรับแต่งอินเวอร์เตอร์ ซีรีส์นี้เป็นตู้แร็ค 19” ระดับมืออาชีพพร้อม
ตัวเลือกมากมายเพื่อให้เหมาะกับการใช้งาน
คำอธิบาย:
อินเวอร์เตอร์แบบติดตั้งแร็คชนิดนี้พร้อมโซลูชันอินเวอร์เตอร์อินพุตคู่รุ่นใหม่
ออกแบบมาสำหรับการใช้งานด้านการสื่อสาร ซึ่งเหมาะสำหรับ
ความน่าเชื่อถือสูงของระบบสื่อสาร โซลูชันนี้ติดตั้งพลังงาน AC 230V
และอินพุตไฟ DC 24V ซึ่งเติมช่องว่างระหว่างไฟ UPS แบบดั้งเดิม
โซลูชันอินเวอร์เตอร์คลื่นไซน์บริสุทธิ์ทั่วไป
ใช้โครงสร้างการออกแบบใหม่ที่ช่วยให้ผู้ใช้สามารถจ่ายไฟ AC ที่บริสุทธิ์ มั่นคง และทนทาน
สำหรับโหลดที่สำคัญ และมีความน่าเชื่อถือสูงเช่นเดียวกับระบบจ่ายไฟ AC
ลักษณะการออกแบบของอินเวอร์เตอร์คลื่นไซน์บริสุทธิ์สำหรับการสื่อสารโดยเฉพาะช่วยให้มั่นใจได้ว่า
การแปลงที่ราบรื่นระหว่างไฟ AC และ DC เกือบจะไม่มีการแปลง
ความล่าช้า และสร้างสวิตช์แบบคงที่
คุณสมบัติหลัก:
ติดตั้งแร็คมาตรฐาน 19” แชสซี 2 RU
เอาต์พุตคลื่นไซน์ที่แท้จริง (T.H.D < 3%)；
ข้อมูลการแสดงผล LCD ดิจิตอลขนาดใหญ่ 128*64, ไฟ LED 4 ดวงแสดงการทำงาน
5 เส้นทางหน้าสัมผัสแบบแห้งสำหรับระบบ (ข้อผิดพลาดอินพุต DC, ข้อผิดพลาดอินพุต AC, เกินพิกัด
ข้อมูล, ข้อมูลบายพาสและข้อผิดพลาดเอาต์พุต)；
พอร์ตสื่อสาร RS232 และ RS485 & SNMP เสริม；
การทดสอบตัวเองเมื่อเปิดเครื่อง, เริ่มต้นเอาต์พุตแบบนุ่มนวล, เริ่มต้นใหม่โดยอัตโนมัติในขณะที่ Ac หรือ Dc กำลังกู้คืน
ฟังก์ชันสวิตช์อัตโนมัติ: DC เป็น AC, AC bypass, น้อยกว่า 5ms
การตรวจสอบสถานะการทำงานของระบบแบบเรียลไทม์, สัญญาณเตือนด้วยเสียงและภาพ
บันทึกข้อความเตือนภัยในอดีตและสามารถสอบถามได้
สร้างในตัวควบคุมแรงดันไฟฟ้า เสถียรแรงดันไฟฟ้า AC
มีบายพาสการบำรุงรักษา /DC
การป้องกัน: การป้องกันการลัดวงจร, การป้องกันการโอเวอร์โหลด, แบตเตอรี่แรงดันไฟฟ้าเกิน/ต่ำ
การป้องกัน, กระแสเกิน, อุณหภูมิเกิน
การใช้งาน:
แอปพลิเคชันที่สำคัญทางธุรกิจทั้งหมดและโหลด AC ทุกประเภท
การออกแบบเป็นแบบโมดูลาร์และปรับขนาดได้ด้วยการสลับเปลี่ยนได้
โมดูลอินเวอร์เตอร์ซึ่งช่วยให้มั่นใจได้ว่า Mean Time to Repair ต่ำ
ลดต้นทุนการบริการและตอบสนองการเปลี่ยนแปลง
ความต้องการสำหรับการขยายตัวในอนาคต
พารามิเตอร์:
| รุ่น |
BWT48/230-1KVA |
| อินพุต |
| แรงดันไฟฟ้าอินพุตแบตเตอรี่ |
48Vdc |
| ช่วงแรงดันไฟฟ้าแบตเตอรี่ |
42-58Vdc |
| กระแสไฟเข้า DC |
23.8A สูงสุด |
| แรงดันไฟฟ้าอินพุตบายพาส |
230Vac ปกติ |

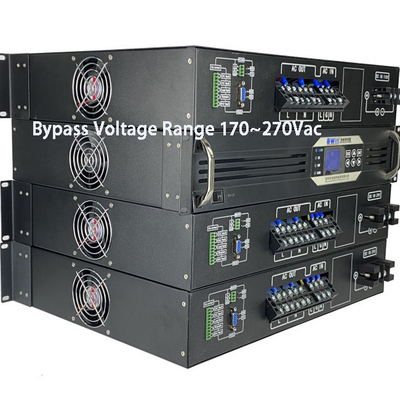

| ช่วงแรงดันไฟฟ้าบายพาส |
170~270Vac |
| ความถี่อินพุต AC |
50Hz |
| ช่วงความถี่ |
43~67Hz |
| PF |
>0.8 |
| เอาต์พุต |
| ความจุเอาต์พุต |
1000VA |
| ความจุเอาต์พุตพิกัด |
800W |
| แรงดันไฟฟ้าเอาต์พุตพิกัด |
230VAC (โหมดอินเวอร์เตอร์) |
| กระแสไฟขาออกพิกัด |
3.47A |
| ช่วงแรงดันไฟฟ้าเอาต์พุต |
230Vac(ความคลาดเคลื่อน ±1.5% @โหมดอินเวอร์เตอร์) |
| ประสิทธิภาพเอาต์พุต |
≥85% (โหมดอินเวอร์เตอร์) |
| ความถี่เอาต์พุต |
50Hz |
| คลื่นเอาต์พุต |
คลื่นไซน์บริสุทธิ์ |
| THD |
≤3% (โหลดสาย) |
| เวลาสวิตช์ (บายพาสเป็นโหมดอินเวอร์เตอร์) |
≤5ms (พร้อมโหลด) |
| คุณสมบัติการป้องกัน |
| การป้องกันสวิตช์แรงดันไฟฟ้าต่ำ AC |
≤176Vac (แรงดันไฟฟ้าย้อนกลับ≥10Vac) |
| การป้องกันสวิตช์แรงดันไฟฟ้าเกิน AC |
≥264AC |
| อุณหภูมิเกิน |
ใช่ (สวิตช์อัตโนมัติ) |
| จุดป้องกันแรงดันไฟฟ้าต่ำของแบตเตอรี่ |
≤40VDC |
| สัญญาณเตือนแรงดันไฟฟ้าต่ำของแบตเตอรี่ |
43VDC±0.5 |
| จุดป้องกันแรงดันไฟฟ้าเกินของแบตเตอรี่ |
≥60VDC |
| จุดกู้คืนแรงดันไฟฟ้าเกินของแบตเตอรี่ |
≤57VDC |
| การป้องกันกระแสเกินเอาต์พุต |
| ความจุเกินพิกัด |
ทำงานต่อเนื่อง 60 วินาที @100% |
| ความจุเกินพิกัด |
ทำงานต่อเนื่อง 10 วินาที @ 121% |
| การป้องกันอุณหภูมิเกิน |
ใช่ |
| การป้องกันไฟฟ้าลัดวงจร |
ใช่ (อย่าทดสอบภายใต้การเชื่อมต่อ AC) |
| การป้องกันการเชื่อมต่อย้อนกลับ |
ใช่ |
| OVP เอาต์พุต |
≥264VAC(โหมดอินเวอร์เตอร์) |
| สัญญาณเตือนแรงดันไฟฟ้าต่ำเอาต์พุต |
≤176VAC (โหมดอินเวอร์เตอร์) |
| ความปลอดภัยและ EMC |
| ความแข็งแรงของไดอิเล็กทริก (AC-แชสซี) |
3500Vdc/10mA//1min ไม่มีแฟลชโอเวอร์ ไม่มีการพังทลาย ไม่มีอาร์ค (เฉพาะลำดับความสำคัญอินพุต AC) |
| ความแข็งแรงของไดอิเล็กทริก (DC-แชสซี) |
750Vdc/10mA/1min ไม่มีแฟลชโอเวอร์ ไม่มีการพังทลาย
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1 ;IEC 61000-6-2 และ IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4 , IEC 62321-5,IEC 62321-6,IEC 62321-7,IEC 62321-8
|
| ประสิทธิภาพการทดสอบสภาพแวดล้อม |
| อุณหภูมิแวดล้อม |
-20~ +50℃ |
| การระบายความร้อน |
2*พัดลม |
| การทำงานที่อุณหภูมิสูง |
50±2℃ (โหลดพิกัด 24H) |
| การทำงานที่อุณหภูมิต่ำ |
-20±2℃ (โหลดพิกัด 24H) |
| การจัดเก็บที่อุณหภูมิสูง |
80±2 ℃,24H |
| การจัดเก็บที่อุณหภูมิต่ำ |
-40±2℃,24H |
| ความชื้น |
0~90%,ไม่มีการควบแน่นของความชื้น |
| ระดับความสูงในการทำงาน (ม.) |
ระดับความสูงกำลังไฟเต็มที่สูงถึง 2000 ม. ลดลง -2% / 100 ม. ระดับความสูงสูงสุด 5000 ม. |
| การสื่อสาร |
| Rs232 & Rs485 |
ใช่ |
| SNMP |
เสริม |
| หน้าสัมผัสแบบแห้ง |
5 กลุ่ม |
| จอแสดงผล LCD |
|
สถานะ LCD
|
แรงดันไฟฟ้าอินพุตและเอาต์พุต, ความถี่, กระแสไฟขาออก, อุณหภูมิ, อัตราการโหลด, โลโก้ ฯลฯ
|
|
สถานะอินเวอร์เตอร์
|
ไฟหลักปกติ, อินเวอร์เตอร์ปกติ, แบตเตอรี่แรงดันไฟฟ้าต่ำและโอเวอร์โหลดเอาต์พุต ฯลฯ
|
| การวัด |
| ขนาด กว้าง*ลึก*สูง(มม.) |
482mm *347mm*88mm (2RU) |
| น้ำหนัก |
11.5KG |
