การตั้งทางสายไฟฟ้า DC ที่เหมาะสม
รูปที่ 10 แสดงวิธีการนําสายไฟที่เหมาะสมสําหรับการเชื่อมต่อเครื่องตัดวงจรของจุดเชื่อม. NOTE: การนําสายไฟฟ้าไปทางอื่นใด ๆ อาจทําให้คนงานหรือระบบเสียหาย
วงจร 9 มีสี่เครื่องตัดวงจรและ 20 การเชื่อมต่อไฟฟิวส์ GMT ทุกการเชื่อมต่อการออกแบบ DC สามารถเข้าถึงได้จากด้านหลัง (รูป 12)ในขณะที่เครื่องตัดวงจรและฟิวส์สามารถเข้าถึงได้จากด้านหน้า (รูป 11).
ทําการเชื่อมต่อการออกและการกลับ GMT โดยใช้สกรูการบดบนเส้นปลาย GMT เข้าถึงจากด้านหลัง (รูป 12)เลือกขนาดสายตามรายละเอียดในส่วนความต้องการผลิตDC ในหน้า 10. สายเคเบิล GMT ควรถูกนําไปตรงลงผ่านหลุมสายเคเบิลเพียงใต้บล็อกปลายทาง GMT. ทอร์คนี้ M3 สกรู 4.5 ในปอนด์ติดตั้งฟิวส์ในสล็อตที่เหมาะสมในบล็อกฟิวส์ GMT ที่แสดงในรูป 11สําหรับการเชื่อมต่อเครื่องตัดวงจรออกและกลับของภาระ (ตําแหน่ง A และ B) เชื่อมต่อล็อกกับสต๊อดคู่ 1⁄4 ′′ -20 มีศูนย์กลาง 5/8 ′′ สามารถเข้าถึงได้จากด้านหลัง ดังที่แสดงในรูป 12เครื่องตัดวงจรสามารถพบได้หลังประตูการกระจายทางด้านขวาของระบบเมื่อดูจากด้านหน้า (รูป 11)ขนาดสายและล็อกตามรายละเอียดในส่วนความต้องการผลิตDC ในหน้า 10สายไฟตัดสายไฟควรถูกนําผ่านรูสายไฟทางด้านซ้ายของชั้นวางเมื่อมองจากด้านหลัง (รูป 10). อย่าเชื่อมอุปกรณ์ที่ติดกับสายเชื่อมออกที่คุ้มกัน LVD
| ยี่ห้อ | เอลเทค |

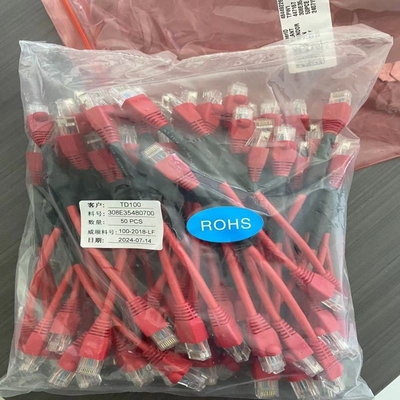

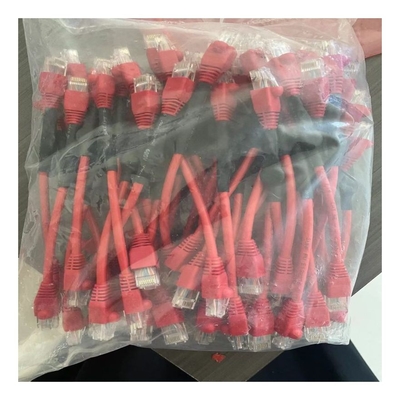

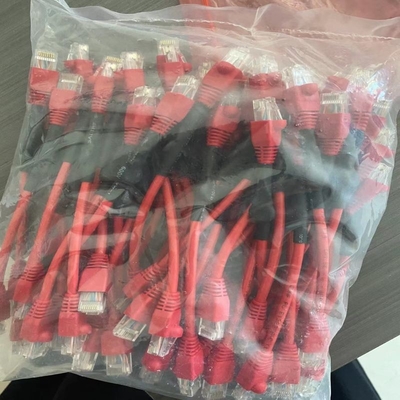

| ชื่อสินค้า | คาเบิ้ลซินคอร์ณีจากชั้นต่อชั้น |
| Prat ชื่อ | 308E35480700 |
| สาเหตุ | จีน |
