เทคโนโลยี ECI กำจัดจุดบกพร่องเดียวทั้งหมดด้วยความสามารถในการปรับขนาดเต็มรูปแบบ สูงสุด 32 โมดูลแบบขนาน และประสิทธิภาพสูงถึง 96% ใน
การแปลง AC เป็น ACและสูงกว่า 93.7% ในการแปลง DC/ACดังนั้นจึงช่วยลดต้นทุนการดำเนินงาน เราสามารถสร้างระบบได้สูงสุดถึง 2.7 MVA
แอปพลิเคชันที่สำคัญทางธุรกิจทั้งหมดและโหลด AC ทุกประเภท การออกแบบเป็นแบบโมดูลาร์และปรับขนาดได้ด้วยโมดูลอินเวอร์เตอร์แบบ hot-swappable ซึ่งช่วยให้มั่นใจได้ถึง
เวลาเฉลี่ยในการซ่อมแซม (MTTR) ต่ำการลดต้นทุนการบริการ และตอบสนองความต้องการที่เปลี่ยนแปลงไปสำหรับการขยายตัวในอนาคต
• อินพุต AC เพิ่มเติมเพื่อเพิ่มประสิทธิภาพในการแปลงสองครั้ง
• ช่วงอินพุต AC กว้างสูงสุด 293 Vac L-N
• สูงสุด 12 kVA ใน 2RU - 19 นิ้ว
• สูงสุด 2.7 MVA โดยใช้อุปกรณ์ซิงโครไนซ์เพิ่มเติม
• โครงสร้างพื้นฐาน 1P หรือ 3P
• เข้ากันได้กับ Inview S, X และ GW

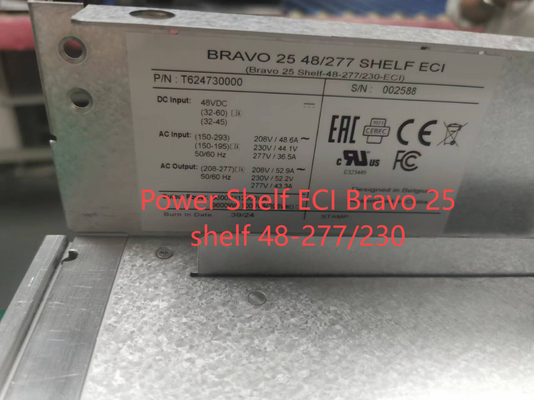

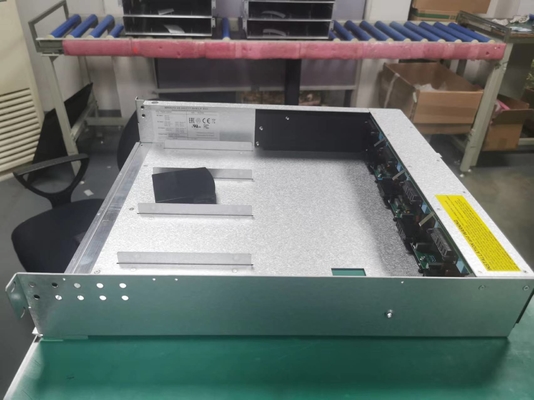

| หมายเลขชิ้นส่วน: โมดูล / ชั้นวาง | T621D30201 / T624730000 |
| การระบายความร้อน / เสียงรบกวน | การระบายความร้อนด้วยพัดลม / <65db @1meter |
| ความแข็งแรงของไดอิเล็กทริก DC/AC | 4300 Vdc |
| อุณหภูมิในการทำงาน / ความชื้นสัมพัทธ์ (RH) ไม่มีการควบแน่น |
ทดสอบตาม ETS300-019-2-3 Class 3.1 -20°C ถึง 65°C, การลดกำลังไฟจาก 40°C ถึง 65°C / Max RH 95% เป็นเวลา 96 ชั่วโมงต่อปี |
| อุณหภูมิในการจัดเก็บ / ความชื้นสัมพัทธ์ (RH) ไม่มีการควบแน่น |
ทดสอบตาม ETS300-019-2-1 Class 1.2 -40°C ถึง 70°C / Max RH 95% เป็นเวลา 96 ชั่วโมงต่อปี |
| ข้อมูลอินพุต AC | |
| แรงดันไฟฟ้า (กระแส) เล็กน้อย | 230 Vac / 11.8 A, 240 Vac / 11.0 A และ 277 Vac / 9.5 A |
| ไฟตก | 1600 W @150 Vac / 2400 W @195 Vac ลดลงแบบเชิงเส้น |
| ตัวประกอบกำลัง / THD | > 0.99 / < 3% |
| ความถี่ (ช่วงการซิงโครไนซ์) | 50 Hz (47 - 53 Hz) หรือ 60 Hz (57 - 63 Hz) |
| ข้อมูลอินพุต DC | |
| แรงดันไฟฟ้า (ช่วง) เล็กน้อย | 48 Vdc (32 - 63 Vdc)1 , การลดกำลังไฟเริ่มต้นที่ @44 Vdc |
| กระแสไฟเล็กน้อย | 54.4 A |
| กระแสไฟเข้าสูงสุด (เป็นเวลา 15 วินาที) / ระลอกแรงดันไฟฟ้า | 66.8 A / < 10 mV RMS |
| ข้อมูลเอาต์พุต AC | |
| ประสิทธิภาพ AC เป็น AC (EPC) / DC เป็น AC | > 96% / > 93.7% |
| แรงดันไฟฟ้าเล็กน้อย2 / กระแสไฟ (ผู้ใช้เลือกได้) | 230 Vac / 13.1 A, 240 Vac / 12.5 A และ 277 Vac / 10.8 A (200 - 277 Vac) |
| ความถี่ / ความแม่นยำของความถี่ | 50 หรือ 60 Hz / 0.03% |
| กำลังไฟขาออกเล็กน้อย | 3 kVA / 2.4 kW @ 230 Vac |
| กระแสไฟเล็กน้อย | 13 A @ 230 Vac |
มีระบบอินเวอร์เตอร์แบบโมดูลาร์ !
