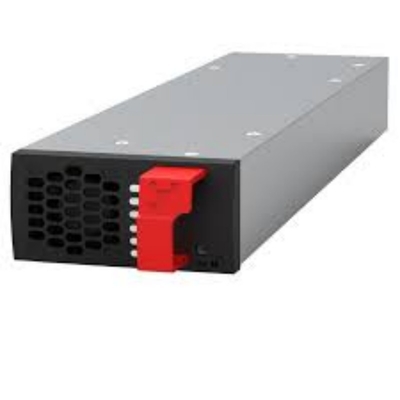

Bravo 10 เป็นอินเวอร์เตอร์แบบโมดูลขนาดเล็กที่นำเสนอโอกาสมากมายในการออกแบบโซลูชันที่เหมาะสมกับความต้องการของคุณอย่างสมบูรณ์แบบ เทคโนโลยี ECI นำเสนอทั้งอินพุต AC และ DC เพื่อให้พลังงาน AC ที่สมบูรณ์แบบ ในขณะเดียวกันก็ลดจำนวนการแปลงพลังงาน (โมดูลทำงานภายใต้สภาวะปกติ โดยมีอินพุต AC ให้ประสิทธิภาพ 94%!) ร่วมกับอินพุต DC ทำให้เป็นโซลูชันสำรองไฟ AC ที่ยอดเยี่ยม
ตั้งแต่ 1 ถึง 32 โมดูล พร้อมตัวเลือกต่างๆ (บายพาสภายนอกแบบแมนนวลและการกระจาย AC) อินเวอร์เตอร์แบบโมดูล Bravo 10 ยังสามารถสลับเปลี่ยนได้ขณะทำงาน ซึ่งหมายถึงการบำรุงรักษาที่ง่ายและราคาถูกมาก โมดูลมาพร้อมกับโซลูชันการตรวจสอบใหม่ของเรา

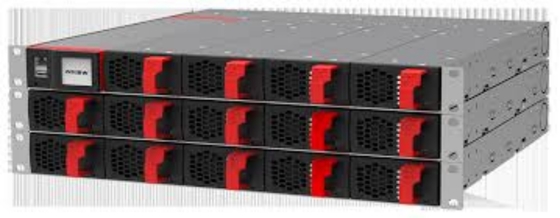

Bravo 10 สามารถใช้กับ Inview S (ติดตั้งแบบ DIN หรือแผง) และการตรวจสอบ Inview S Slot ชั้นวางหนึ่งชั้นสามารถรองรับ 5 โมดูล (5 kVA) หรือ 4 โมดูล (4 kVA) พร้อมการตรวจสอบ Inview S Slot ที่รวมอยู่ สำหรับแอปพลิเคชันของบุคคลที่สาม สามารถใช้ Inview GW Rack หรือ DIN mount ได้
โซลูชันที่เหมาะสมที่สุดสำหรับการรักษาความปลอดภัยโหลด AC ขนาดเล็กแต่สำคัญ ตั้งแต่ 1 kVA ถึง 32 kVA เช่น เซลล์ขนาดเล็กของโทรคมนาคม (4G และ 5G) การควบคุมการเข้าถึง ไฟจราจร ความปลอดภัย ฯลฯ โมดูลสามารถรวมเข้ากับชั้นวางสำหรับเฟสเดียว (120 Vac) หรือแบบแยกเฟส (120/240 Vac) และสามารถกำหนดค่าสามเฟส (3x208 Vac) ได้ภายในสองชั้นวาง

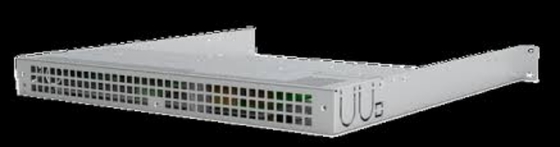

| หมายเลขชิ้นส่วน: โมดูล / ชั้นวาง | T611330201 / T614330000 |
| ความแข็งแรงของไดอิเล็กทริก DC/AC | 4300 Vdc |
| อุณหภูมิในการทำงาน / ความชื้นสัมพัทธ์ (RH) ไม่มีการควบแน่น |
ทดสอบตาม ETS300-019-2-3 Class 3.1 -20°C ถึง 65°C, การลดกำลังไฟจาก >50°C ถึง 65°C / Max RH 95% เป็นเวลา 96 ชั่วโมงต่อปี |
| อุณหภูมิในการจัดเก็บ / ความชื้นสัมพัทธ์ (RH) ไม่มีการควบแน่น |
ทดสอบตาม ETS300-019-2-1 Class 1.2 -40°C ถึง 70°C / Max RH 95% เป็นเวลา 96 ชั่วโมงต่อปี |
| ข้อมูลอินพุต AC | |
| แรงดันไฟฟ้า (AC) / กระแสไฟฟ้า | 120 Vac / 7.2 A |
| ไฟตก | < 108 Vac ลดลงแบบเชิงเส้น |
| ตัวประกอบกำลังไฟฟ้า / THD | > 99% / < 3% |
| ข้อมูลอินพุต DC | |
| แรงดันไฟฟ้า DC: ระบุ / ช่วง | 48 Vdc / (40-60V) |
| กระแสไฟฟ้า (ที่เอาต์พุต 48 Vdc และ 800 W) | 18.5 A |
| ข้อมูลเอาต์พุต AC | |
| ประสิทธิภาพ AC เป็น AC (EPC) / DC เป็น AC | 95% / >92% |
|
แรงดันไฟฟ้า AC ที่ระบุ (ปรับได้) |
120 V (100 - 130 Vac) |
| ความถี่ / ความแม่นยำของความถี่ | 60 หรือ 50 Hz / 0.03% |
| กำลังไฟเอาต์พุตที่ระบุ (VA) / (W) | 1000 VA / 800 W |
| กระแสไฟฟ้าที่ระบุ | 8.3 A @ 120 Vac |
| จอแสดงผล | ไฟ LED แบบ Synoptic |
