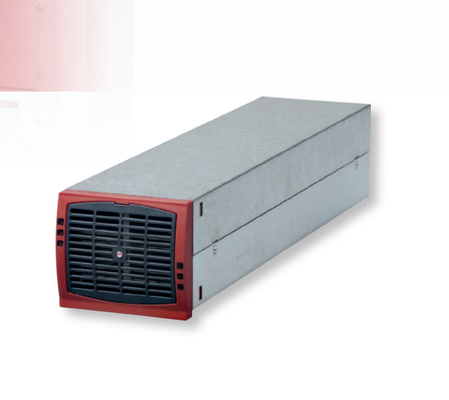

BRAVO เป็นอินเวอร์เตอร์แบบโมดูลาร์ขนาดกะทัดรัดและปรับขนาดได้ ให้ไฟ AC แบบคลื่นไซน์บริสุทธิ์ ร่วมกับระบบไฟ DC ทำให้เป็นโซลูชันสำรองไฟ AC ที่ยอดเยี่ยม
ใช้เทคโนโลยีอินเวอร์เตอร์ล่าสุด ให้ประสิทธิภาพการใช้พลังงานที่เหนือกว่าในขนาดที่กะทัดรัด เทคโนโลยี “Twin Sine Innovation” (TSI) ช่วยขจัด
จุดเดียวที่ทำให้เกิดความล้มเหลวทั้งหมด พร้อมความสามารถในการปรับขนาดได้เต็มที่ สูงสุด 32 โมดูลแบบขนาน และประสิทธิภาพสูงถึง 96% ช่วยลดต้นทุนการดำเนินงาน
แอปพลิเคชันที่สำคัญทางธุรกิจทั้งหมดและโหลด AC ทุกประเภท การออกแบบเป็นแบบโมดูลาร์และปรับขนาดได้ พร้อมโมดูลอินเวอร์เตอร์แบบ hot-swappable ซึ่งช่วยให้มั่นใจได้ถึง Mean Time to Repair (MTTR) ที่ต่ำลง ลดต้นทุนการบริการ และตอบสนองความต้องการที่เปลี่ยนแปลงไปสำหรับการขยายตัวในอนาคต
| 24 / 230 | 48 / 230 | 60 / 230 | 110 ** / 230 | 220***/ 230 | |
| ทั่วไป | |||||
| EMC (ภูมิคุ้มกัน) | EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 | ||||
| EMC (การปล่อย) (คลาส) | EN 55022 (A) | EN 55022 (B) | EN 55022 (A) | EN 55022 (B) | |
| ความปลอดภัย | EN62040-1 | ||||
| การระบายความร้อน / การแยก | บังคับ / สองเท่า | ||||
| MTBF | 240,000 ชม. (MIL-217-F) | ||||
| ประสิทธิภาพ (ทั่วไป): การแปลงพลังงานที่เพิ่มขึ้น / ออนไลน์ | > 95.5% / > 89.5% | 96% / 91% | 96.5% / 92.5% | ||
| ความแข็งแรงของไดอิเล็กทริก DC/AC | 4300 Vdc | ||||
| ระบบซ้ำซ้อนที่แท้จริง – สอดคล้อง |
3 ระดับการตัดการเชื่อมต่อที่พอร์ตไฟ AC out และ DC in 4 ระดับการตัดการเชื่อมต่อที่พอร์ต AC in |
||||
| RoHS | สอดคล้อง | ||||
| การสั่นสะเทือน | การสั่นสะเทือนของสำนักงาน GR63 0 ถึง 100 hz-0.1 g / การสั่นสะเทือนในการขนส่ง 5-100 Hz 0.5 g 100 ถึง 500 hz-1.5 g / การทดสอบการตก | ||||
| สภาพการทำงาน |
ออกแบบมาสำหรับการติดตั้งในสภาพแวดล้อม IP20 หรือ IP21 เมื่อติดตั้งในสภาพแวดล้อมที่มีฝุ่นหรือความชื้น จะต้องใช้มาตรการที่เหมาะสม (การกรองอากาศ, …) |
||||
| ระดับความสูงเหนือระดับน้ำทะเลโดยไม่มีการลดระดับ | 1500 ม. – 0.8 % ต่อ 100 ม. | ||||
| อุณหภูมิแวดล้อม / การจัดเก็บ / ความชื้นสัมพัทธ์ | -20 ถึง 50 ° C / -40 ถึง 70 ° C / 95 %, ไม่มีการควบแน่น | ||||
| วัสดุ (ตัวเรือน) | เหล็กเคลือบ-ALU ZINC | ||||
| กำลังไฟ AC OUTPUT | |||||
| กำลังไฟเอาต์พุต (VA) / (W) | 1500 / 1200 | 2500 / 2000 | |||
| ความสามารถในการโอเวอร์โหลดในระยะเวลาสั้นๆ | 150 % (15 วินาที) 110 % ถาวรภายในช่วง T° | ||||
| ตัวประกอบกำลังไฟที่อนุญาต | พิกัดกำลังไฟเต็มที่ตั้งแต่ 0 อุปนัยถึง 0 ตัวเก็บประจุ | ||||
| การจัดการอุณหภูมิภายในและการปิดเครื่อง | ใช่ | ||||
| ข้อมูลจำเพาะของ DC INPUT | |||||
| แรงดันไฟฟ้า (DC) | 24 V | 48 V | 60 V | 110 V | 220 V |
| ช่วงแรงดันไฟฟ้า (DC) | 19 – 35 V | 40 - 60 V | 48 - 72 V | 90 - 160 V | 170 - 300 V |
| กระแสไฟ (พิกัด) |
56 A (ที่ 24 Vdc และ เอาต์พุต 1200 W) |
46 A (ที่ 48 Vdc และ เอาต์พุต 2000 W) |
35 A (ที่ 60 Vdc และ เอาต์พุต 2000 W |
19 A (ที่ 110 Vdc และ เอาต์พุต 2000 W) |
9.8 A (ที่ 220 Vdc และ เอาต์พุต 2000 W |
| กระแสไฟเข้าสูงสุด (สำหรับ 15 วินาที) / ระลอกแรงดันไฟฟ้า | 84 A / < 100 mV rms |
84 A / < 2 mV Psopho |
52 A < 100 mV rms | 29 A / < 200 mV rms |
14.9 A / < 200 mV rms |
| ขอบเขตแรงดันไฟฟ้าขาเข้า | ผู้ใช้สามารถเลือกได้ด้วยอินเทอร์เฟซ T2S | ||||
|
ข้อมูลจำเพาะของ AC INPUT AC input มีให้เฉพาะกับโมดูล EPC เท่านั้น โมดูล REG ไม่มี ACin |
|||||
| แรงดันไฟฟ้า (AC) | 220/230/240 V 1P หรือ 3P (ขั้นต่ำ 3 ชั้นวางสำหรับ 3P) | ||||
| ช่วงแรงดันไฟฟ้า (AC) | 150-265 V | ||||
|
ไฟตก |
150 ถึง 185 V ลดระดับเชิงเส้น 150 VA/120 วัตต์ต่อ 10 Vac | ||||
|
1200 VA / 960 W @ 150 Vac |
2000 VA/1600 W @ 150 Vac | ||||
| ช่วงการปฏิบัติตามข้อกำหนดก่อนการถ่ายโอนไปยัง DC | ปรับได้ | ||||
| ตัวประกอบกำลังไฟ | > 99% | ||||
| ช่วงความถี่ (เลือกได้) / ช่วงการซิงโครไนซ์ | 50 – 60 Hz / ช่วง 47 – 53 Hz / 57 – 63 Hz | ||||
| ข้อมูลจำเพาะของ AC OUTPUT | |||||
| แรงดันไฟฟ้า (AC*) | 220/230/240 V | ||||
| ความถี่ / ความแม่นยำของความถี่ | 50 - 60 Hz / 0.03 % | ||||
| การบิดเบือนฮาร์มอนิกทั้งหมด (โหลดความต้านทาน) | < 1.5 % | ||||
| เวลาในการกู้คืนผลกระทบของโหลด | 0.4 ms | ||||
| เวลาเปิดเครื่อง | 20 วินาทีถึง 40 วินาที ขึ้นอยู่กับจำนวนโมดูลที่ติดตั้ง | ||||
| กระแสไฟ (พิกัด) ป้องกันกระแสไฟย้อนกลับ | 6.6 A | 10.9 A | |||
| แฟกเตอร์ยอดคลื่นที่กำลังไฟพิกัด | 2.8 : 1 | 3 : 1 | |||
| พร้อมการจัดการและป้องกันไฟฟ้าลัดวงจร | |||||
| ความสามารถในการเคลียร์ไฟฟ้าลัดวงจร |
10 x In เป็นเวลา 20 msec - มีให้ในขณะที่ไฟเมนมีอยู่ที่พอร์ตอินพุต AC พร้อมการควบคุมและจัดการขนาด |
||||
| กระแสไฟฟ้าลัดวงจรหลังจากความสามารถในการเคลียร์ | 2.1 In เป็นเวลา 15 วินาที และ 1.5 In หลังจาก 15 วินาที | ||||
| ประสิทธิภาพในการถ่ายโอน | |||||
| สูงสุด แรงดันไฟฟ้า การขัดจังหวะ / รวม ชั่วคราว แรงดันไฟฟ้า ระยะเวลา (สูงสุด) | 0 วินาที / 0 วินาที | ||||
| การส่งสัญญาณและการควบคุมดูแล | |||||
| จอแสดงผล | LED Synoptic | ||||
| เอาต์พุตสัญญาณเตือน / การควบคุมดูแล | หน้าสัมผัสแห้งบนชั้นวาง / พอร์ต USB มาตรฐานและ MODBUS บน T2S, ตัวเลือก: จอแสดงผล Candis / Candis TCP-IP | ||||
| เปิด/ปิดระยะไกล | ที่ขั้วต่อด้านหลังของชั้นวางผ่าน T2S | ||||
