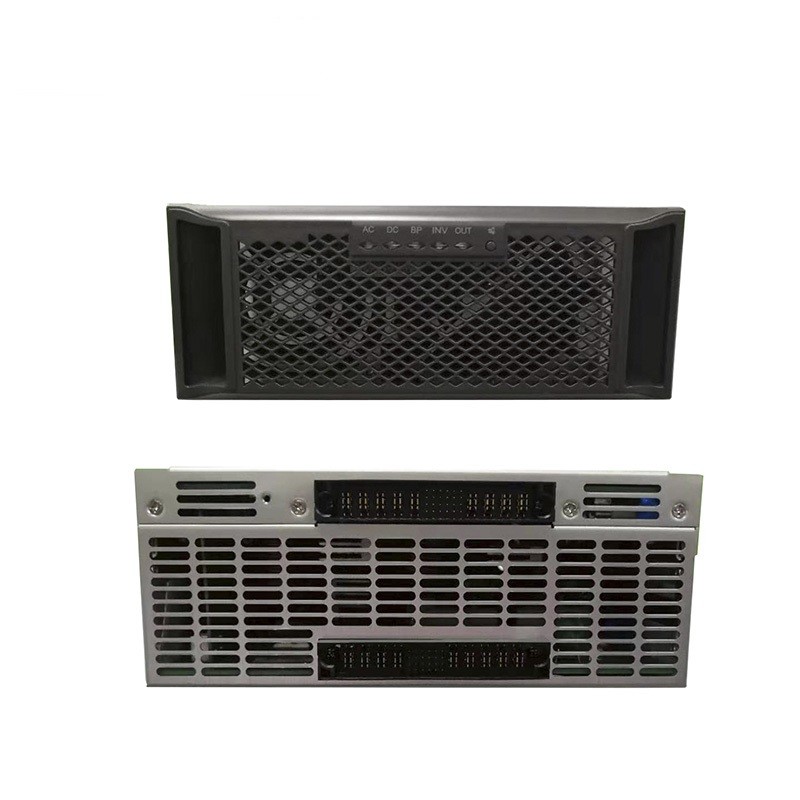

BWT1500 serial 48Vdc & 220Vdc modular parallel connection inverter เป็นอุปกรณ์แปลงกระแสไฟฟ้าที่แปลงไฟ 48V dc/220Vdc ที่จ่ายโดยแหล่งจ่ายไฟ DC สื่อสารเป็นไฟ AC 220V/50Hz แบบไซน์คลื่นบริสุทธิ์ ด้วยการแปลงไฟ DC ขาเข้า อินเวอร์เตอร์ Pure Sine wave มอบพลังงาน AC ที่เสถียรและไม่ผิดเพี้ยนให้กับผู้ใช้ ในกรณีที่ไฟฟ้าขัดข้องในสถานที่ประกอบธุรกิจ จะมอบพลังงานให้กับอุปกรณ์สำคัญด้วยแรงดันไฟฟ้าและความถี่ขาออกที่ยืดหยุ่น
การควบคุมแบบดิจิทัล: ใช้เทคโนโลยี DSP 32 บิตแบบดิจิทัลเต็มรูปแบบและ SPWM ความถี่สูง มีความสามารถในการป้องกันการรบกวนสูง ความเร็วในการคำนวณที่รวดเร็ว ความชาญฉลาดสูง ความแม่นยำในการควบคุมที่แม่นยำ และรูปคลื่นเอาต์พุตที่บริสุทธิ์
การออกแบบสำรองแบบขนาน N+1: สามารถสร้างระบบจ่ายไฟสำรองแบบขนาน N+1 โมดูลสำรองซึ่งกันและกัน มีความน่าเชื่อถือสูงและการกำหนดค่าที่ยืดหยุ่น จอ LCD ดิจิทัลขนาดใหญ่ 128*64 แสดงข้อมูล 4 led แสดงการทำงาน
เทคโนโลยีขนานแบบไม่มี master-slave: การทำงานและการเชื่อมต่อแบบขนานของแต่ละโมดูลถูกควบคุมอย่างอิสระโดย DSP ในตัว ไม่มีจุดเดียวที่ล้มเหลว การไหลอิสระระหว่างโมดูล

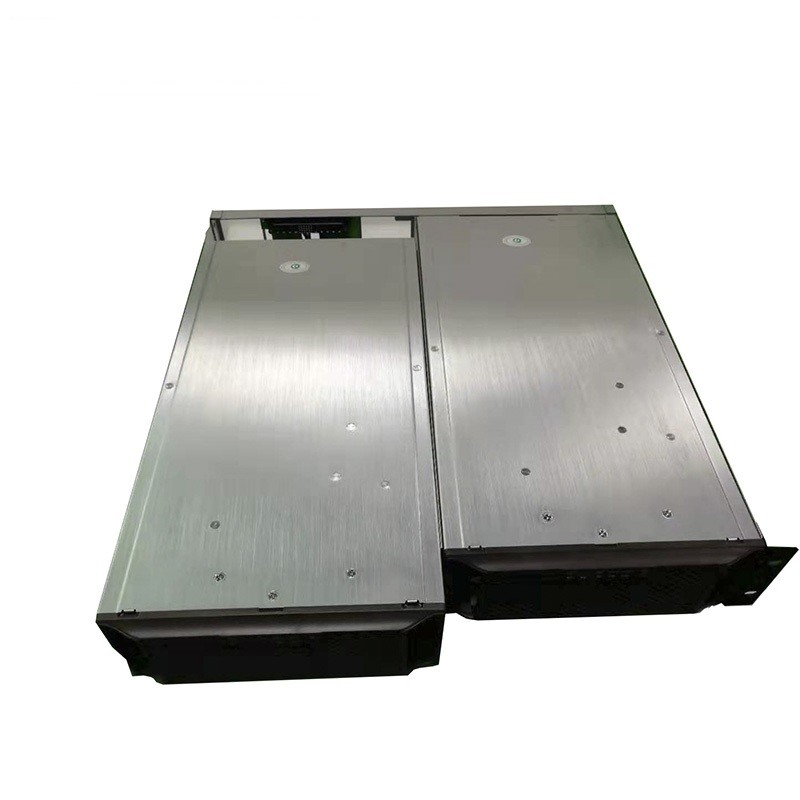

พร้อมการเสียบปลั๊กแบบร้อน: ไม่จำเป็นต้องตั้งค่าพารามิเตอร์และการทำงานใดๆ เสียบแล้วใช้งานได้เลย โมดูลจะเข้าสู่สถานะการทำงานปกติโดยอัตโนมัติ การบำรุงรักษาและการเปลี่ยนทำได้ง่ายและรวดเร็ว
โมดูลบายพาสในตัว: ผู้ใช้สามารถเลือกอินเวอร์เตอร์เป็นลำดับแรกหรือบายพาสเป็นลำดับแรก
การจัดการการตรวจสอบ: แผงไฟแสดงสถานะ สัญญาณเตือนเสียงและแสงความผิดพลาด อินเทอร์เฟซการสื่อสาร RS485 และหน้าสัมผัสแห้งของความผิดพลาด
ฟังก์ชันการป้องกัน: มีฟังก์ชันแรงดันไฟฟ้าเกินขาเข้า แรงดันไฟฟ้าเกินขาออก อุณหภูมิเกิน ไฟฟ้าลัดวงจร และอื่นๆ

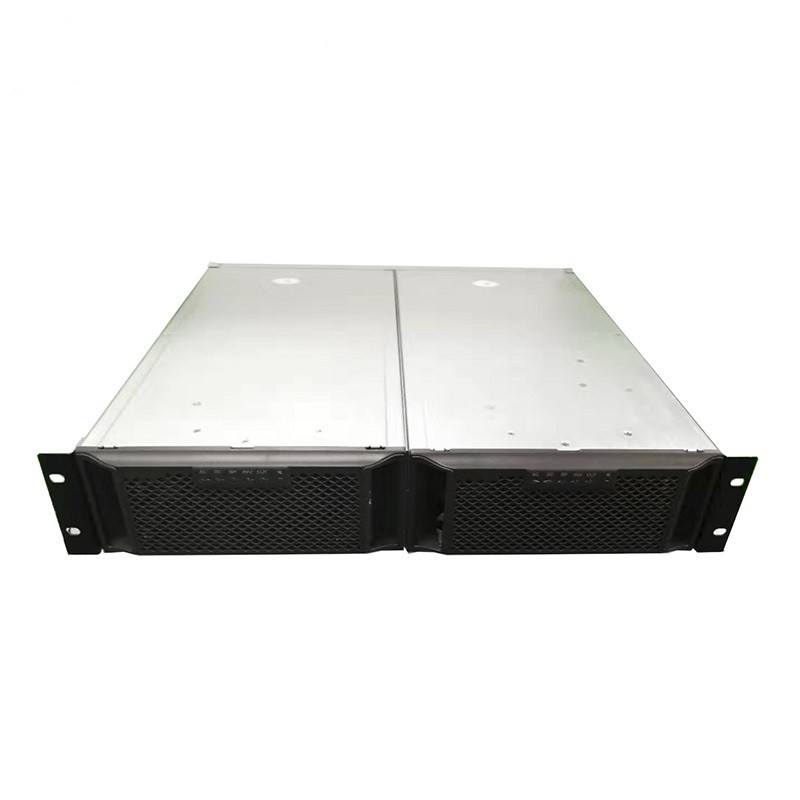

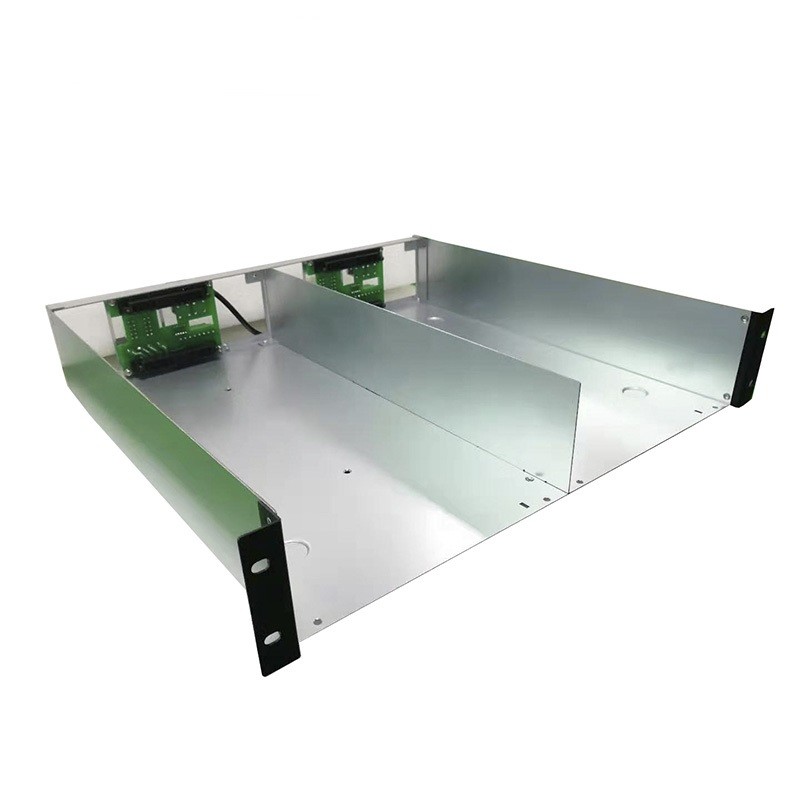

ความหนาแน่นของพลังงานสูง: การออกแบบความกว้าง 1/2 19 นิ้ว ปริมาณมีเพียงครึ่งหนึ่งของความกว้างของอินเวอร์เตอร์ทั่วไป ประหยัดพื้นที่และขนานกันได้สะดวก
| รุ่น | BWT48/220-1KVAS |
| อินพุต | |
| แรงดันไฟฟ้าขาเข้า DC | 48Vdc |
| กระแสไฟฟ้าขาเข้า DC | 21.0Max |
| ช่วงแรงดันไฟฟ้าขาเข้า DC | 40-60V |
| การเติมกลับNกระแสเสียง | ≤10% |
| PF | 0.8 |
| AC BY-PASS INPUT | |
| ช่วงแรงดันไฟฟ้าขาเข้า | 270V-190V(±10Vac) |
| กระแสไฟฟ้าขาเข้าพิกัด | 4.5A |
| เวลาถ่ายโอน | <12ms |
| เอาต์พุต | |
| ความจุเอาต์พุต | 1000VA |
| ความจุเอาต์พุตพิกัด | 800W |
| แรงดันไฟฟ้าขาออกพิกัด | 220VAC |
| กระแสไฟฟ้าขาออกพิกัด | 3.6A |
| ช่วงแรงดันไฟฟ้าขาออก | 220Vac(ความคลาดเคลื่อน ±1.5% ) |
| ประสิทธิภาพเอาต์พุต | ≥85% |
| ความถี่เอาต์พุต | 50Hz |
| ช่วงความถี่ | 43~67Hz |
| คลื่นเอาต์พุต | คลื่นไซน์บริสุทธิ์ |
| THD | ≤3% (โหลดสาย) |
| เวลาสลับ (บายพาสเป็นโหมดอินเวอร์เตอร์) | ≤12ms (มีโหลด) |
| ช่วงความถี่เอาต์พุต | 50±0.1% หรือ 60±0.1% |
| ไดนามิกResponseTime | 5%(โหลด 0←→100%) |
| PF | 0.8 |
| การป้องกันกระแสเกินเอาต์พุต | |
| ความจุเกินพิกัด | ทำงานต่อเนื่อง 10 นาที @105% |
| ความจุเกินพิกัด | ทำงานต่อเนื่อง 1 นาที @ 125% |
| การป้องกันอุณหภูมิเกิน | ใช่ |
| การป้องกันไฟฟ้าลัดวงจร | ใช่ (อย่าทดสอบภายใต้การเชื่อมต่อ AC) |
| การป้องกันการเชื่อมต่อย้อนกลับ | ใช่ |
| ประสิทธิภาพการทดสอบสภาพแวดล้อม | |
| อุณหภูมิแวดล้อม | -20~ +50℃ |
| การทำงานที่อุณหภูมิสูง | 50±2℃ (โหลดพิกัด 24H) |
| การทำงานที่อุณหภูมิต่ำ | -20±2℃ (โหลดพิกัด 24H) |
| การจัดเก็บที่อุณหภูมิสูง | 80±2 ℃,24H |
| การจัดเก็บที่อุณหภูมิต่ำ | -40±2℃,24H |
| ความชื้น | 0~90%,ไม่มีการควบแน่นของความชื้น |
| ระดับความสูงในการทำงาน (ม.) | ระดับความสูงเต็มกำลังสูงสุด 2000 ม. ลดลง -2% / 100 ม. ระดับความสูงสูงสุด 5000 ม. |
| โหมดขนาน | |
| ปริมาณขนานสูงสุด | 2 หน่วย |
