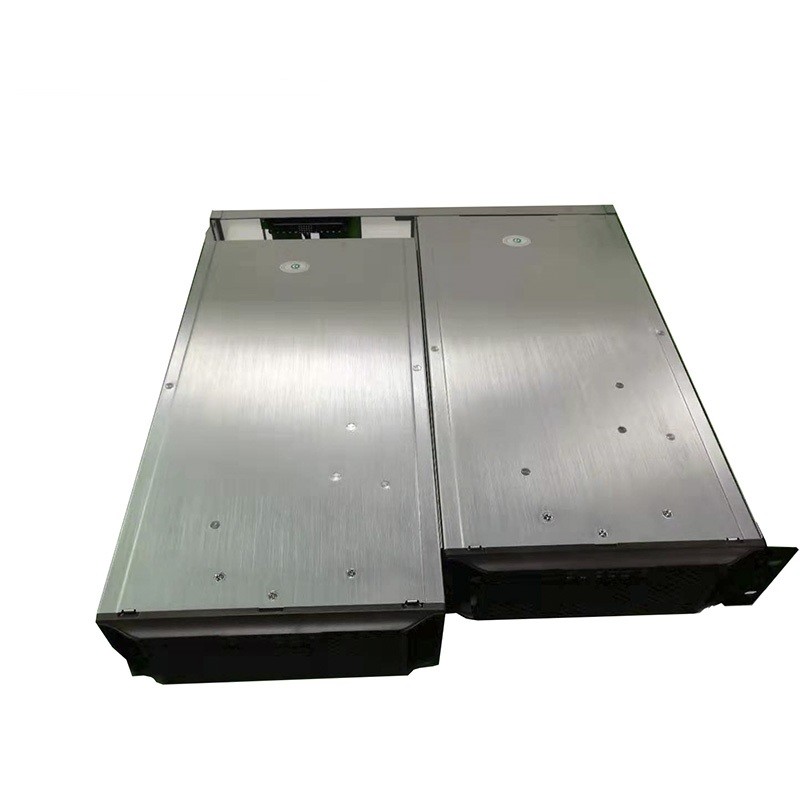

BWT1500 serial 220Vdc &220Vdc modular parallel connection inverter is an inversion device that converts 220V dc/220Vdc power supplied by communication DC power supply into 220V/50Hz sinusoidal AC powerผ่านการแปลงพลังงาน DC ทางเข้า อินเวอร์เตอร์คลื่นไซน์บริสุทธิ์ ให้ผู้ใช้งานพลังงาน AC ที่มั่นคงและไม่บิดเบือนมันให้อุปกรณ์สําคัญพลังงานของความดันออกแบบยืดหยุ่นและความถี่.
การควบคุมดิจิทัล: ใช้เทคโนโลยี DSP 32 บิต ดิจิทัลเต็มและความถี่สูง SPWM มีความสามารถในการป้องกันการแทรกแซงที่แข็งแกร่ง ความเร็วการคํานวณที่รวดเร็ว ความฉลาดสูงความละเอียดการควบคุมที่แม่นยํา และรูปคลื่นผลิตที่บริสุทธิ์

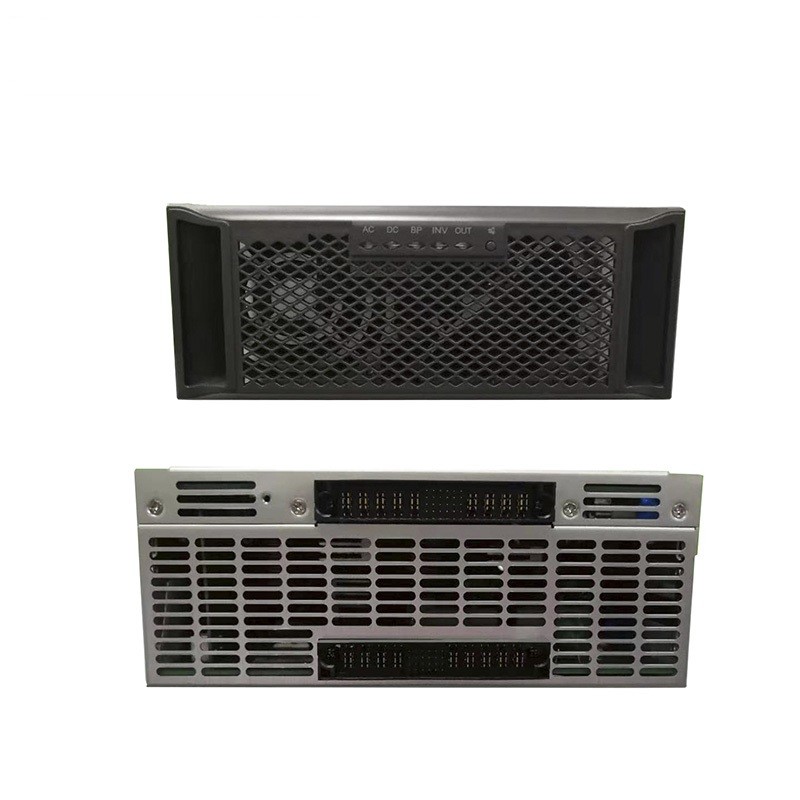

การออกแบบ N + 1 แบบปานกลาง: สามารถสร้างระบบพลังงานปานกลาง N + 1 แบบปานกลางได้ โมดูลเป็นสํารองกันและกัน, มีความน่าเชื่อถือสูงและการตั้งค่ายืดหยุ่นข้อมูลข้อมูลจอ LCD ดิจิตอลขนาดใหญ่ 128*64,4 การทํางานของจอ LED
ไม่มีเทคโนโลยีปานกลาง master-slave: การทํางานและการเชื่อมต่อปานกลางของแต่ละโมดูลถูกควบคุมโดยอิสระโดย DSP ที่ติดตั้งการไหลเวียนที่อิสระระหว่างโมดูล.

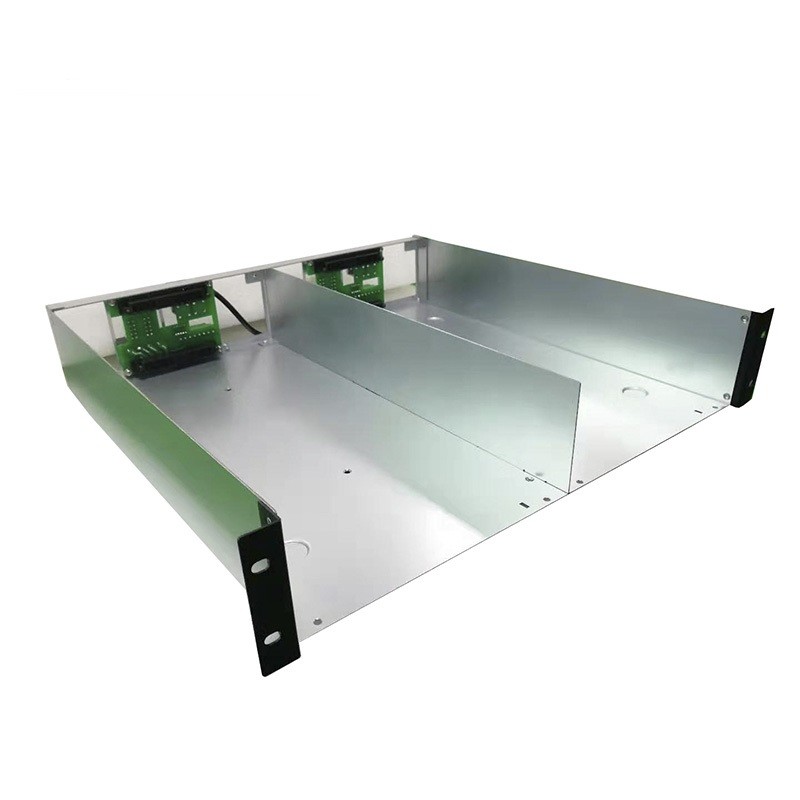

ด้วยการติดต่อร้อน: ไม่จําเป็นต้องทําการตั้งค่าปารามิเตอร์และการดําเนินงานใด ๆ, plug and play, โมดูลจะเข้าสู่สภาพการทํางานปกติโดยอัตโนมัติ, การบํารุงรักษาและการเปลี่ยนง่ายและรวดเร็ว
โมดูลที่สร้างขึ้นในทางเลี่ยง: ผู้ใช้สามารถเลือกความสําคัญของอินเวอร์เตอร์หรือความสําคัญของทางเลี่ยง
การบริหารการติดตาม: แผ่นแสดงสัญญาณ, เสียงและแสงเตือนความผิดพลาด, อินเตอร์เฟซการสื่อสาร RS485 และความผิดพลาดติดต่อแห้ง
ฟังก์ชันการป้องกัน: มันมีฟังก์ชันของแรงดันเกินการเข้า, ความดันเกินการออก, อุณหภูมิเกิน, สั้นและอื่น ๆ
ความหนาแน่นของพลังงานสูง: การออกแบบความกว้าง 1/2 19 ′′ พวงจุลมีเพียงครึ่งของความกว้างของเครื่องปรับอัตราธรรมดา ประหยัดพื้นที่และความเหมาะสม
| ข้อมูลเทคนิค | |

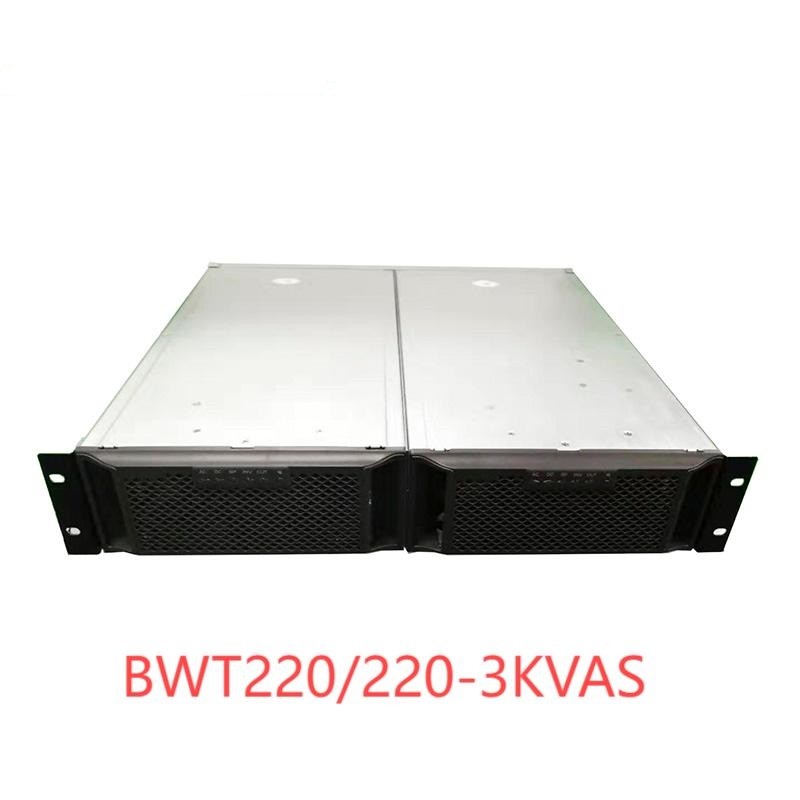

| รุ่น | BWT220/220-3KVAS |
| INPUT | |
| ความดันไฟเข้าแบบ DC | 220Vdc |
| กระแสไฟเข้าแบบ DC | 13.6 สูงสุด |
| ระยะความแรงดันเข้าแบบ DC | ความแรง 190-270V |
| เติมเต็มNoise ปัจจุบัน | ≤ 10% |
| PF | 0.8 |
| AC BY-PASS INPUT | |
| ระยะความดันทางเข้า | 270V-190V ((± 10Vac) |
| ปัจจุบันการเข้าระดับปริมาณ | 13.6A |
| เวลาโอน | < 12ms |
| Output | |
| ความสามารถในการผลิต | 3000VA |
| ความจุผลิต | 2400W |
| ความแรงออกระดับ | 220VAC |
| ปัจจุบันการออกระดับ | 10.9A |
| ระยะความดันออก | 220Vac ((ความอดทน ± 1.5%) |
| ประสิทธิภาพการผลิต | ≥ 85% |
| ความถี่การออก | 50Hz |
| ระยะความถี่ | 43 ~ 67Hz |
| คลื่นออก | คลื่นไซน์บริสุทธิ์ |
| THD | ≤ 3% (ภาระสาย) |
| เวลาสลับ (โดยผ่านไปสู่ Inverter mode) | ≤ 12ms (พร้อมภาระ) |
| ระยะความถี่ออก | 50±0.1% หรือ 60±0.1% |
| ดินามิกResponseTอีเมะ | 5% ((ภาระ 0←→100%) |
| PF | 0.8 |
| การออกกําลังเหนือการป้องกันกระแส | |
| ความจุเกิน | ทํางานต่อ 10 นาที @105% |
| ความจุเกิน | ทํางานต่อ 1 นาที @ 125% |
| การป้องกันความร้อนเกิน | ใช่ |
| การป้องกันวงจรสั้น | ใช่ (อย่าทดสอบภายใต้ AC Connect) |
| การป้องกันการเชื่อมต่อกลับ | ใช่ |
| ผลการทดสอบสิ่งแวดล้อม | |
| อุณหภูมิ | -20 ~ + 50 °C |
| การทํางานในอุณหภูมิสูง | 50±2°C (ความจุ 24H) |
| การทํางานในอุณหภูมิต่ํา | -20±2°C (ความจุ 24H) |
| การเก็บรักษาอุณหภูมิสูง | 80±2 °C,24 ชั่วโมง |
| การเก็บรักษาอุณหภูมิต่ํา | -40±2 °C,24 ชั่วโมง |
| ความชื้น | 0 ~ 90%,ไม่มีความชื้น |
| ความสูงในการใช้งาน (m) | ความสูง พลังงานเต็มสูงสุด 2000m |
| รูปแบบปาราเลล | |
| ปริมาณขนานสูงสุด | 8 หน่วย |
