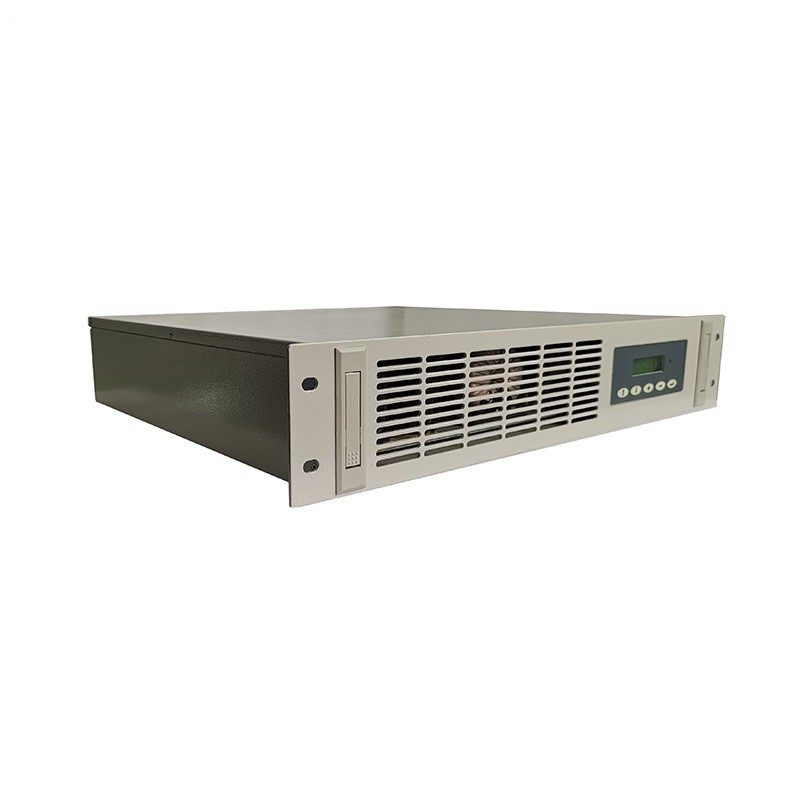

อินเวอร์เตอร์แบบขนาน BWT-DT2000 ออกแบบมาเป็นพิเศษสำหรับการใช้งานที่เน้นความน่าเชื่อถือ คุ้มค่า และความปลอดภัยสูงในการจ่ายไฟ ใช้เทคโนโลยีอินเวอร์เตอร์แบบแยก (ไฟฟ้า) เต็มรูปแบบเพื่อแปลงกระแสตรงเป็นกระแสสลับ (AC) แบบคลื่นไซน์บริสุทธิ์คุณภาพสูง ติดตั้งแบบแร็คเมาท์ง่ายในตู้
มีข้อดีคือใช้งานง่าย เสียงรบกวนต่ำ ไม่ก่อให้เกิดมลพิษ การเก็บข้อมูลแบบเรียลไทม์ และการสื่อสารระยะไกล ซึ่งอำนวยความสะดวกให้ผู้ใช้ระบบในการจัดการเครือข่ายและการตรวจสอบระยะไกล อินเวอร์เตอร์นี้ไม่เพียงแต่เหมาะสำหรับด้านพลังงานและการสื่อสารเท่านั้น แต่ยังเหมาะสำหรับสถานที่อื่นๆ ที่ต้องการแหล่งจ่ายไฟคุณภาพสูงอีกด้วย
อินเวอร์เตอร์แบบขนานซีรีส์ BWT-DT2000 เป็นอินเวอร์เตอร์อัจฉริยะ เทคโนโลยีการควบคุมดิจิทัล DSP 32 บิตช่วยให้ควบคุมสายได้อย่างง่ายดาย น่าเชื่อถือ และตอบสนองต่อการเปลี่ยนแปลงของสภาพแวดล้อมภายนอกได้อย่างรวดเร็ว
อินเวอร์เตอร์แบบขนานซีรีส์ BWT-DT2000 ใช้เทคโนโลยีการปรับความกว้างพัลส์ SPWM และให้เอาต์พุตคลื่นไซน์บริสุทธิ์ที่มีความถี่คงที่ แรงดันไฟฟ้าคงที่ การกรองสัญญาณรบกวน และการบิดเบือนต่ำ
อินเวอร์เตอร์แบบขนานซีรีส์ BWT-DT2000 มีความสามารถในการรับน้ำหนักมากและมีสวิตช์บายพาสในตัว ซึ่งช่วยเพิ่มความต่อเนื่องและความน่าเชื่อถือของแหล่งจ่ายไฟสำหรับอินเวอร์เตอร์
อินเวอร์เตอร์แบบขนานซีรีส์ BWT-DT2000 ใช้เทคโนโลยีการปราบปรามสัญญาณรบกวนแบบฉีดกลับขั้นสูงที่อินพุต DC และไม่รบกวนอุปกรณ์สื่อสารอื่นๆ ที่ใช้แหล่งจ่ายไฟ DC ร่วมกัน อินพุต AC ใช้การกรองหลายชั้นเพื่อขจัดสัญญาณรบกวนจากกริดพลังงานเทศบาลและตอบสนองความต้องการของแหล่งจ่ายไฟ AC หลักในระบบการใช้งาน
อินเวอร์เตอร์แบบขนานซีรีส์ BWT-DT2000 สามารถตั้งค่าได้อย่างยืดหยุ่นให้เป็นแหล่งจ่ายไฟหลัก AC และแหล่งจ่ายไฟหลัก DC (ผ่านการตั้งค่าภาคสนามบนหน้าจอ LCD)
แหล่งจ่ายไฟอินเวอร์เตอร์แบบขนานซีรีส์ BWT-DT2000 เมื่อเกิดความผิดปกติของเสียงกริ่งเตือนภัย สามารถปิดได้ด้วยปุ่มปิดเสียง
การออกแบบแหล่งจ่ายไฟอินเวอร์เตอร์แบบขนานซีรีส์ BWT-DT2000 นั้นสมบูรณ์แบบ ทำให้สามารถตัด DC ในสถานะเริ่มต้น สลับไปที่บายพาสพลังงานโดยอัตโนมัติ ไม่ส่งผลกระทบต่อภาระของแหล่งจ่ายไฟ สะดวกสำหรับการบำรุงรักษาและเปลี่ยนแบตเตอรี่
โหมดการสื่อสาร RS485, โปรโตคอล MODBUS
| รูปแบบผลิตภัณฑ์ | กำลังไฟพิกัด | 1KVA | 2KVA | 3KVA | 5KVA | 6KVA | 8KVA | 10KVA |
| ขนาด(กว้าง×สูง×ลึก)(มม.) | 19"2U | 19"2U | 19"3U | |||||
| 490×88×385 | 490×88×392 | 540×132×405 | ||||||
| พารามิเตอร์อินพุต | แรงดันไฟฟ้าอินพุต DC | 220VDC | ||||||
| ช่วงอินพุต DC | 92～142VDC/185～285VDC | |||||||
| กระแสไฟอินพุต AC | 4.55A | 9.1A | 13.6A | 22.7A | 27.3A | 36.3A | 45.5A | |
| ช่วงอินพุตบายพาส | 176～264VAC | |||||||
| เวลาสลับบายพาส |
ชนิดอิเล็กทรอนิกส์＜5ms(ภายนอก) ชนิดกลไก＜20ms |
ชนิดอิเล็กทรอนิกส์＜5ms(ภายนอก)ชนิดกลไก＜30ms | ||||||
| เอาต์พุต AC | แรงดันไฟฟ้าเอาต์พุตพิกัด | 220VAC | ||||||
| ความถี่เอาต์พุตพิกัด | 50Hz | |||||||
| การควบคุมโหลด | ＜1% | |||||||
| ความแม่นยำของความถี่ | ＜0.1% | |||||||
| ตัวประกอบยอด | 3:1 | |||||||
| การบิดเบือนของรูปคลื่น | โหลดเต็มที่แบบต้านทาน＜3%,โหลดเต็มที่แบบไม่เป็นเชิงเส้น＜5% | |||||||
| การตอบสนองแบบไดนามิก | ช่วงชั่วครู่ของแรงดันไฟฟ้า＜3%,เวลาการกู้คืนการตอบสนองชั่วครู่≤60ms(โหลดจาก 0 ถึง 100) | |||||||
| กระแสไฟไม่สม่ำเสมอแบบขนาน | ＜3% กระแสไฟพิกัด RMS | |||||||
| ความสามารถในการโอเวอร์โหลด |
กระแสไฟโหลด＜105%, ทำงานต่อเนื่อง กระแสไฟโหลด 105～125%, ทำงานต่อเนื่อง 10 นาที ปิดเครื่อง กระแสไฟโหลด 125～150%,ทำงานต่อเนื่องหลังจากปิดเครื่อง 1 นาที กระแสไฟโหลด＞150%,หลังจากปิดเครื่อง 20ms |
|||||||
| ฟังก์ชันการป้องกัน | การป้องกันการเชื่อมต่ออินพุต, การป้องกันแรงดันไฟฟ้าต่ำและแรงดันไฟฟ้าเกิน, การป้องกันการโอเวอร์โหลดเอาต์พุต, การป้องกันไฟฟ้าลัดวงจรเอาต์พุต, การป้องกันอุณหภูมิเกิน | |||||||
| การสื่อสาร | อินเทอร์เฟซการสื่อสาร | RS485 | ||||||
| สภาพแวดล้อมการทำงาน | ความแข็งแรงของฉนวน | 2KVac,1 นาที | ||||||
| เสียงรบกวน (1 ม.) | ＜45dB | |||||||
| อุณหภูมิแวดล้อมในการทำงาน | －10～50℃ | |||||||
| อุณหภูมิการขนส่งและการจัดเก็บ | －40～70℃ | |||||||
| ความชื้นสัมพัทธ์ | 0～90%, ไม่มีการควบแน่น | |||||||
| ระดับความสูงสัมพัทธ์ (ม.) | ≤3000m,1500～3000m, ลดเอาต์พุต 1% ทุกๆ 100 ม. ที่เพิ่มขึ้น | |||||||
