ลักษณะหลัก:
| ข้อมูลเทคนิค | |

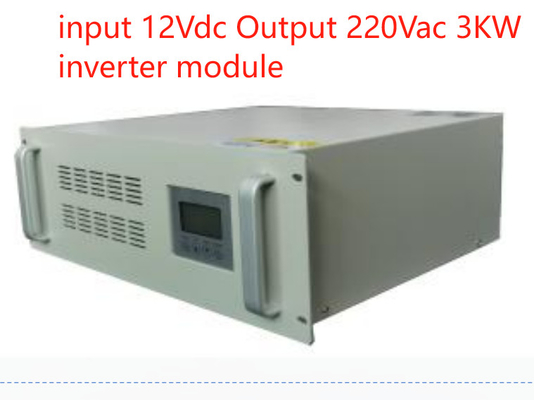

| รุ่น | TF12/220-3000W |
| INPUT | |
| โลเตชั่นเข้า AC | 170 ~ 270 VAC (220V)นอร์ม) |
| เครื่องตัด AC | 13.63A MCB |
| ความดันเข้าของแบตเตอรี่ | 12Vdc |
| ระยะความดันของแบตเตอรี่ | 10-15Vdc |
| เครื่องตัดไฟเข้าแบตเตอรี่ | 250@MCB |
| การเย็น | การลดความเย็นด้วยแรง |
| กระแสไฟเข้าแบบ DC | 300A สูงสุด |
| ความถี่การออก | 50Hz ± 0.1% |
| Output | |
| ความจุผลิต | 3000W |
| ความแรงออกระดับ | 220VAC (รูปแบบอินเวอร์เตอร์) |
| ปัจจุบันการออกระดับ | 13.63A |
| ระยะความดันออก | 220Vac ((ความอดทน ± 5% @ Inverter Mode) |

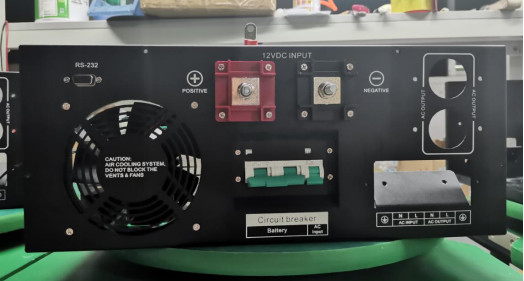

| ซ็อตออก AC | NEMA L5-30R*2 |
| ประสิทธิภาพการผลิต | 85 ~ 90% (รูปแบบอินเวอร์เตอร์) |
| ความถี่การออก | 50Hz |
| ระยะความถี่ | 47 ~ 53Hz |
| คลื่นออก | คลื่นไซน์บริสุทธิ์ |
| THD | ≤ 3% (ภาระสาย) |
| เวลาสลับ (โดยผ่านไปสู่ Inverter mode) | ≤6ms (พร้อมภาระ) |
| เครื่องป้องกัน | |
| AC ภายใต้การป้องกันสวิตช์ความดัน | ≤170Vac (แรงกระหน่ํากลับ ≥10Vac) |
| การป้องกันสวิทช์ AC over Voltage | ≥ 280AC |
| อุณหภูมิเกิน | ใช่ (เปลี่ยนอัตโนมัติ) |
| แบตเตอรี่ที่อยู่ภายใต้จุดป้องกันความกระชับกําลัง | ≤ 85 |
| แบตเตอรี่ ระเบิดความดันต่ํา | 120.6±0.5 |
| Ooutput Over Current Protection การป้องกันความแรงในขณะนี้ | |
| ความจุเกิน | ต่อไปทํางาน 30s @ ความอ้วน 110% ~ 120% |
| ความจุเกิน | ทํางานต่อ 300ms @ overload 160% |
| การป้องกันความร้อนเกิน | ใช่ |
| การป้องกันวงจรสั้น | ใช่ (อย่าทดสอบภายใต้ AC Connect) |
| การป้องกันการเชื่อมต่อกลับ | ใช่ |
| OVP ผลิต | ≥ 140VAC ((รูปแบบอินเวอร์เตอร์) |
| เครื่องเตือนความดันต่ํา | ≤ 85VAC (โหมด Inveter) |
| ความปลอดภัยและ EMC | |
| ความแข็งแรงแบบดียิเลคทริก ((AC-chassis) | 3500Vdc/10mA//1min.ไม่มีไฟฟ้าสับเปลี่ยน ไม่มีความเสียหาย ไม่มีวง弧 (มีความสําคัญในการเข้า AC เท่านั้น) |
| ความแข็งแรงแบบดียิเลคทริก ((DC-chassis) |
750Vdc / 10mA / 1 นาที ไม่มีไฟฟ้าสับเปลี่ยน ไม่มีการเสีย
|
| LVD | EN 60950-1 |
| EMC/EM I | EN 61000-6-3; EN 61000-6-1; IEC 61000-6-2 และ IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| ผลการทดสอบสิ่งแวดล้อม | |
| อุณหภูมิ | 0~ +40°C |
| การทํางานในอุณหภูมิสูง | 40±2°C (ความจุ 24H) |
| การทํางานในอุณหภูมิต่ํา | 0±2°C (แรงตั้งค่า 24 ชั่วโมง) |
| การเก็บรักษาอุณหภูมิสูง | 50±2 °C, 24H |
| การเก็บรักษาอุณหภูมิต่ํา | -150±2°C 24 ชั่วโมง |
| ความชื้น | 0 ~ 90% ไม่มีความชื้น |
| ความสูงในการใช้งาน (m) | ความสูง พลังงานเต็มสูงสุด 2000 เมตร -2% / 100 เมตร ความสูงสูงสุด 5000 เมตร |
| การสื่อสาร | |
| 232 บาท | ใช่ |

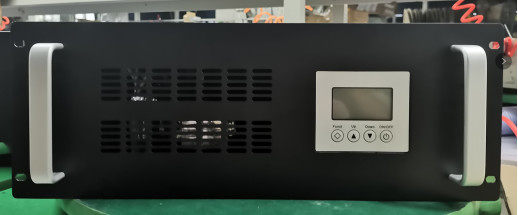

| จอ LCD | |
|
สถานะ LCD
|
ความดันเข้าและออก ความถี่ ความปัจจุบันการออก ความเร็ว ความช้า
|
|
สถานะของอินเวอร์เตอร์
|
สายไฟฟ้าหลักปกติ อินเวอร์เตอร์ปกติ แบตเตอรี่ ความดันต่ําและการออกอัตราเกิน เป็นต้น
|
| การวัด | |
| ขนาด W*D*H(mm) | 484*452*176 มม. |
(ทําตามสั่ง สีอาจเป็นสีเทาหรือสีเหลือง)
