| ข้อมูลทางเทคนิค | |
| รุ่น | BWT12/220-3000W |
| อินพุต | |
| แรงดันไฟฟ้าอินพุต AC | 170~270 VAC (220VNorm) |
| เบรกเกอร์ AC | 13.63A MCB |
| แรงดันไฟฟ้าอินพุตแบตเตอรี่ | 12Vdc |
| ช่วงแรงดันไฟฟ้าแบตเตอรี่ | 10-15Vdc |
| เบรกเกอร์อินพุตแบตเตอรี่ | 250@MCB |
| การระบายความร้อน | การระบายความร้อนด้วยแรง |
| กระแสไฟเข้า DC | 300A สูงสุด |
| ความถี่เอาต์พุต | 50Hz±0.1% |
| เอาต์พุต | |
| ความจุเอาต์พุตที่กำหนด | 3000W |
| แรงดันไฟฟ้าเอาต์พุตที่กำหนด | 220VAC (โหมดอินเวอร์เตอร์) |
| กระแสไฟขาออกที่กำหนด | 13.63A |
| ช่วงแรงดันไฟฟ้าขาออก | 220Vac(ความคลาดเคลื่อน ±5% @โหมดอินเวอร์เตอร์) |
| ซ็อกเก็ตเอาต์พุต AC | NEMA L5-30R*2 |
| ประสิทธิภาพเอาต์พุต | 85~90% (โหมดอินเวอร์เตอร์) |
| ความถี่เอาต์พุต | 50Hz |
| ช่วงความถี่ | 47~53Hz |
| คลื่นเอาต์พุต | คลื่นไซน์บริสุทธิ์ |
| THD | ≤3% (โหลดสาย) |
| เวลาสลับ (บายพาสเป็นโหมดอินเวอร์เตอร์) | ≤6ms (พร้อมโหลด) |
| คุณสมบัติการป้องกัน | |
| การป้องกันสวิตช์แรงดันไฟฟ้าต่ำ AC | ≤170Vac (แรงดันไฟฟ้า Backlash≥10Vac) |
| การป้องกันสวิตช์แรงดันไฟฟ้าเกิน AC | ≥280AC |
| อุณหภูมิเกิน | ใช่ (สวิตช์อัตโนมัติ) |
| จุดป้องกันแรงดันไฟฟ้าต่ำของแบตเตอรี่ | ≤85 |
| สัญญาณเตือนแรงดันไฟฟ้าต่ำของแบตเตอรี่ | 12.6±0.5 |
| Oการป้องกันกระแสเกินเอาต์พุต | |
| ความจุเกินพิกัด | ทำงานต่อเนื่อง 30 วินาที @ โอเวอร์โหลด 110%~120% |
| ความจุเกินพิกัด | ทำงานต่อเนื่อง 300ms @ โอเวอร์โหลด 160% |
| การป้องกันอุณหภูมิเกิน | ใช่ |
| การป้องกันไฟฟ้าลัดวงจร | ใช่ (อย่าทดสอบภายใต้การเชื่อมต่อ AC) |
| การป้องกันการเชื่อมต่อย้อนกลับ | ใช่ |
| เอาต์พุต OVP | ≥140VAC(โหมดอินเวอร์เตอร์) |
| สัญญาณเตือนแรงดันไฟฟ้าต่ำเอาต์พุต | ≤85VAC (โหมด Inveter) |
| ความปลอดภัยและ EMC | |
| ความแข็งแรงของไดอิเล็กทริก (AC-Chassis) | 3500Vdc/10mA//1min ไม่มีแฟลชโอเวอร์ ไม่มีการพังทลาย ไม่มีอาร์ค (เฉพาะลำดับความสำคัญอินพุต AC) |
| ความแข็งแรงของไดอิเล็กทริก (DC-Chassis) |
750Vdc/10mA/1min ไม่มีแฟลชโอเวอร์ ไม่มีการพังทลาย |
| LVD | EN 60950-1 |
| EMC/EM I | EN 61000-6-3; EN 61000-6-1 ;IEC 61000-6-2 และ IEC 61000-6-4 |
|
ROHS |
IEC 62321-4 , IEC 62321-5,IEC 62321-6,IEC 62321-7,IEC 62321-8 |
| ประสิทธิภาพการทดสอบสภาพแวดล้อม | |
| อุณหภูมิแวดล้อม | 0~ +40℃ |
| การทำงานที่อุณหภูมิสูง | 40±2℃ (โหลดพิกัด 24H) |
| การทำงานที่อุณหภูมิต่ำ | 0±2℃ (โหลดพิกัด 24H) |
| การจัดเก็บที่อุณหภูมิสูง | 50±2 ℃,24H |
| การจัดเก็บที่อุณหภูมิต่ำ | -150±2℃,24H |
| ความชื้น | 0~90%,ไม่มีการควบแน่นของความชื้น |
| ระดับความสูงในการทำงาน (ม.) | ระดับความสูงเต็มกำลังไฟสูงถึง 2000m.derating -2% / 100m, ระดับความสูงสูงสุด 5000m |
| การสื่อสาร | |
| Rs232 | ใช่ |
| จอแสดงผล LCD | |
|
สถานะ LCD |
แรงดันไฟฟ้าอินพุตและเอาต์พุต ความถี่ กระแสไฟขาออก อุณหภูมิ อัตราโหลด ฯลฯ |
|
สถานะอินเวอร์เตอร์ |
ไฟหลักปกติ อินเวอร์เตอร์ปกติ แรงดันไฟฟ้าต่ำของแบตเตอรี่ และโอเวอร์โหลดเอาต์พุต ฯลฯ |
| การวัด | |
| ขนาด กว้าง*ลึก*สูง(มม.) | 484*452*176mm |

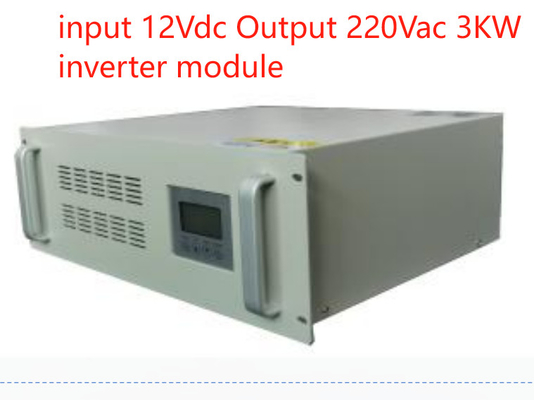

( สั่งทำพิเศษ , 1KW/2KW/3KW , อินพุตแบตเตอรี่ 12Vdc เอาต์พุต 220Vac สีเทาหรือดำ )
