Eltek Micropack Base Batt 2+ LVBD 24/48V ตัวควบคุมขนาดกะทัดรัด 242100.915

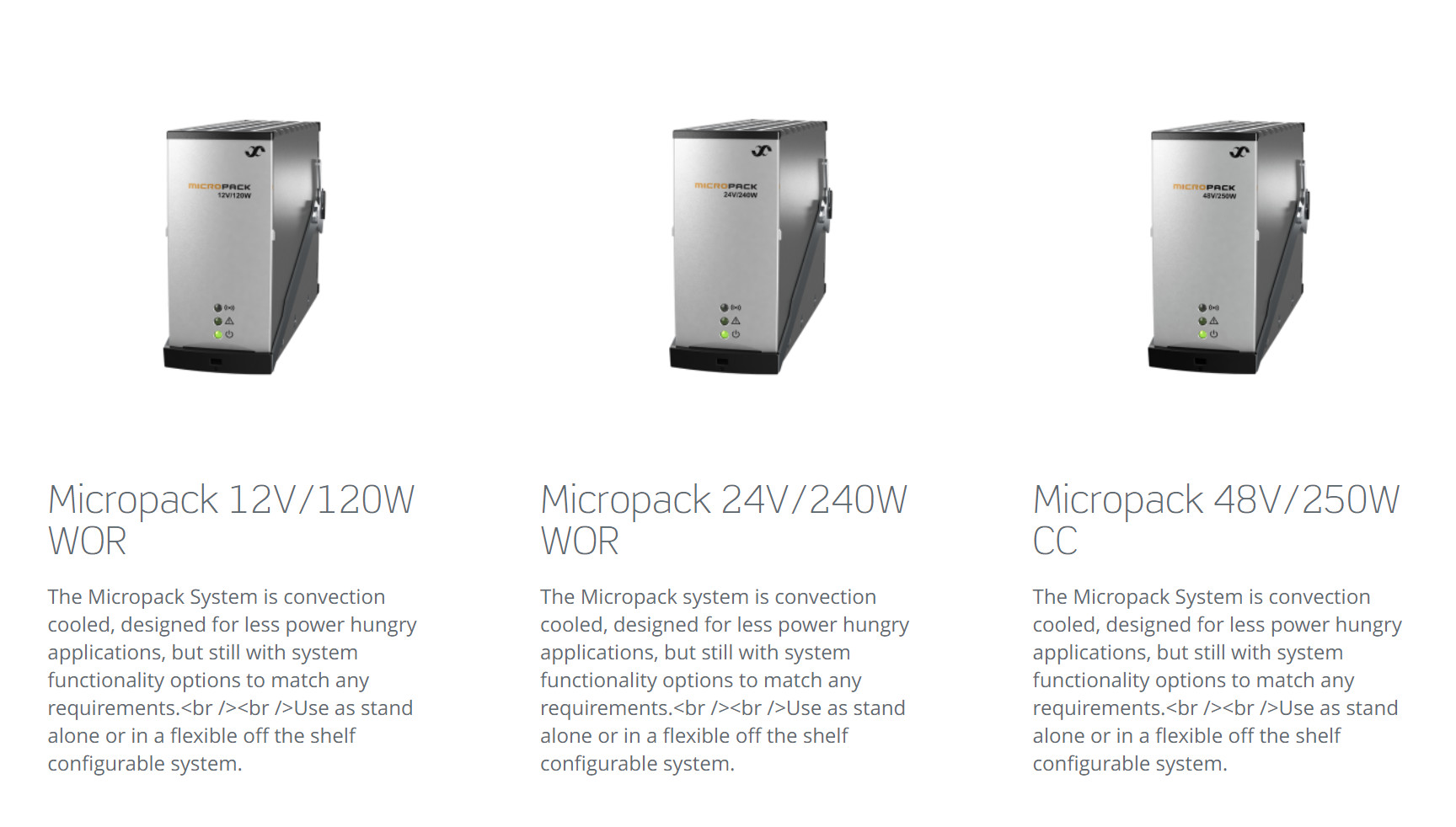

ระบบ Micropack ระบายความร้อนด้วยการพาความร้อน ออกแบบมาสำหรับการใช้งานที่ใช้พลังงานน้อยกว่า แต่ยังมีตัวเลือกฟังก์ชันการทำงานของระบบเพื่อให้ตรงกับความต้องการใดๆ ใช้เป็นแบบสแตนด์อโลนหรือในระบบที่กำหนดค่าได้แบบยืดหยุ่น

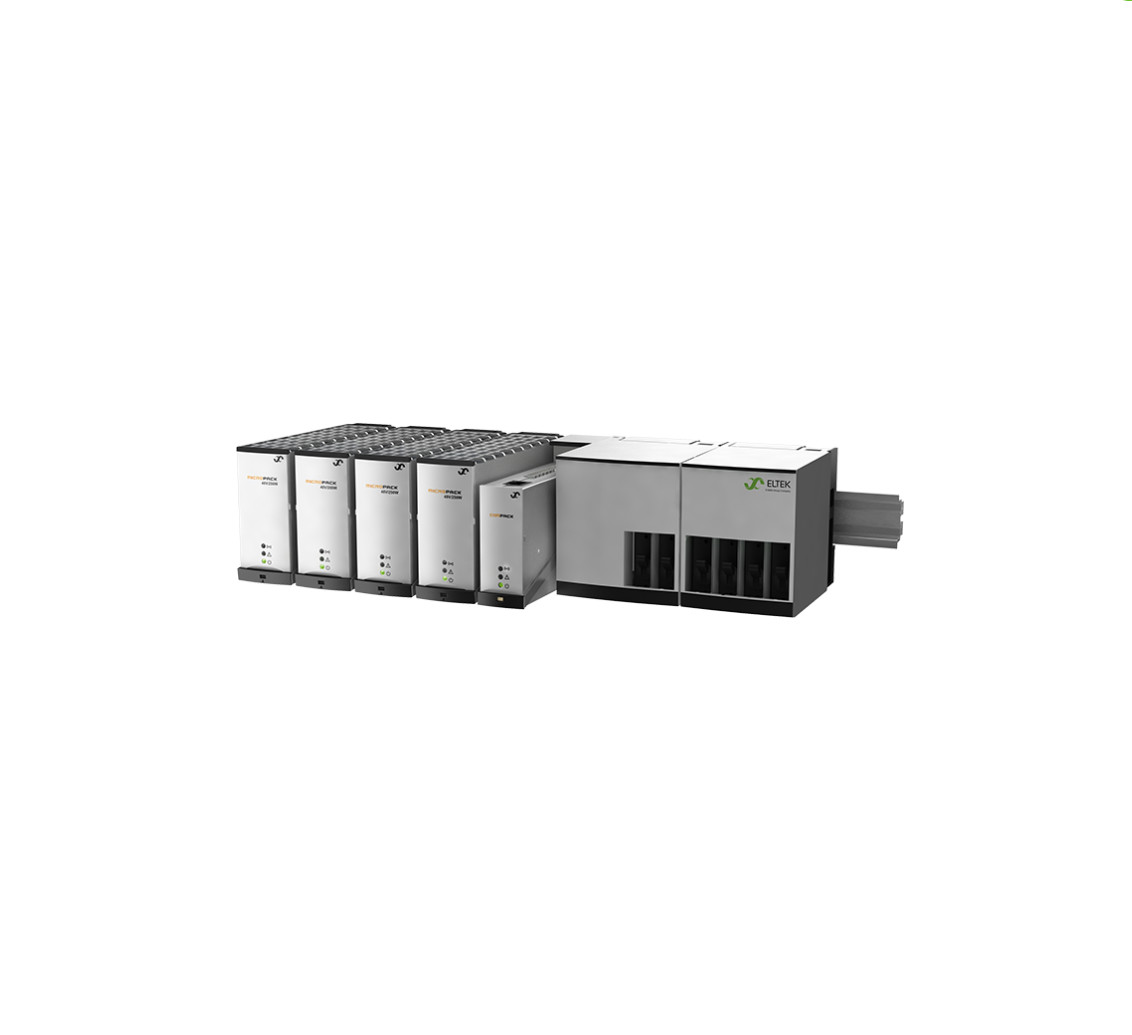

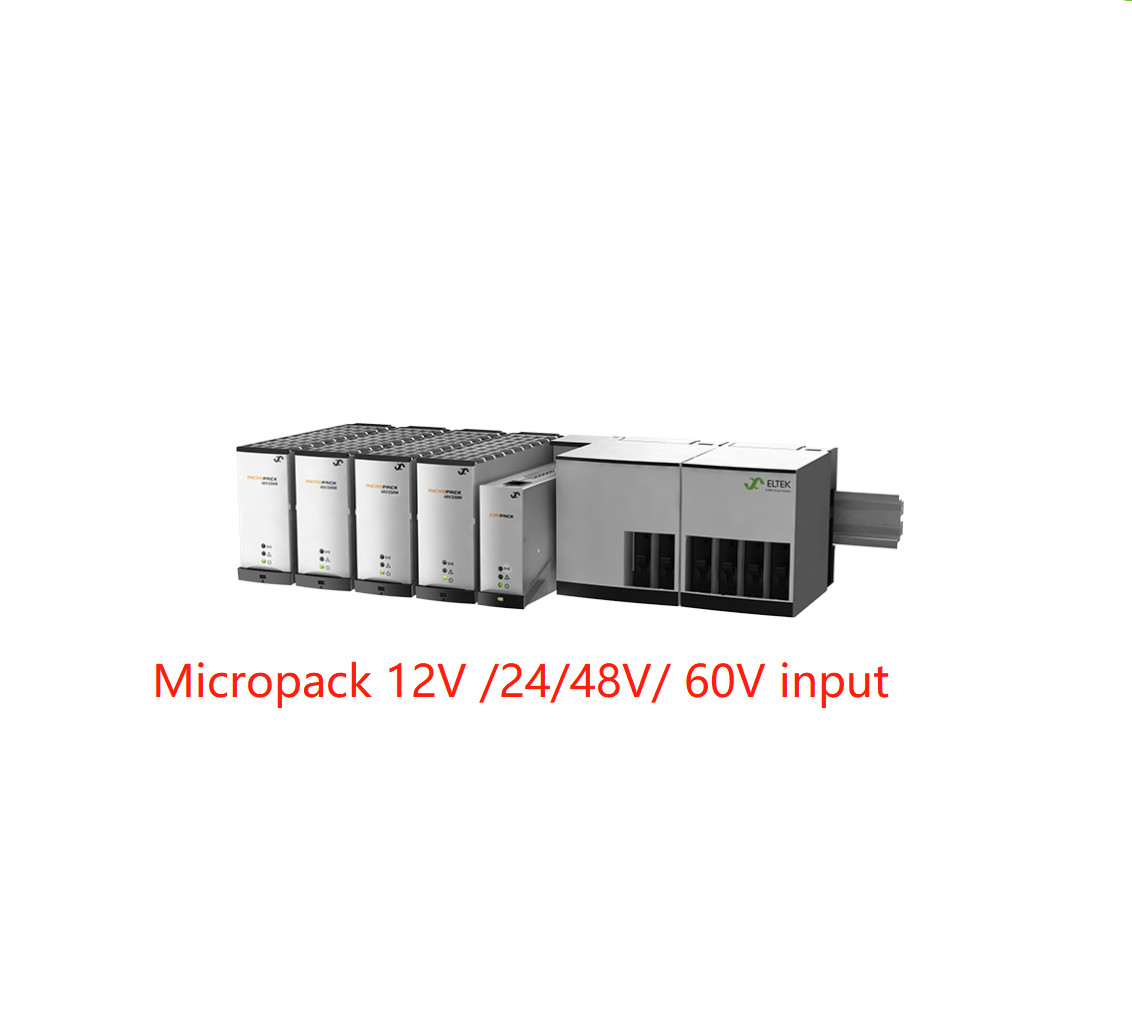

ระบบ Micropack Power System ขยายเครือข่ายของคุณไปอีกขั้น ด้วยช่วงโหลดโดยทั่วไประหว่าง 120W ถึง 1000W และในตัวเลือก 12, 24 และ 48V ระบบนี้จึงเหมาะสำหรับการใช้งานที่หลากหลาย
พารามิเตอร์ :
| รุ่น | การกระจายแบตเตอรี่ | การป้อนจำนวนมาก | การป้อนจำนวนมาก LVD | การกระจายโหลด |
| หมายเลขชิ้นส่วน | 241120.915 | 241120.911 | 241120.912 / .914 | 241120.920 |
| ข้อมูลเอาต์พุต | ||||
|
รองรับแรงดันไฟฟ้าระบบ การเชื่อมต่อเอาต์พุตจำนวนมากที่ไม่มีการป้องกัน การเชื่อมต่อเอาต์พุตโหลดที่มีการป้องกัน (MCB ขั้วเดี่ยวแบบเสียบได้ในเชิงลบ) การเชื่อมต่อกับ Load dist (241120.920) การเชื่อมต่อเอาต์พุตแบตเตอรี่ที่ไม่มีการป้องกัน (ชันต์และ LVBD ในเชิงบวก) การเชื่อมต่อเอาต์พุตแบตเตอรี่ที่มีการป้องกัน (MCB ขั้วเดี่ยว, ชันต์ และ LVBD ในเชิงลบ) การป้องกันเอาต์พุตในวงจรเรียงกระแส/ตัวแปลง |
-24 – -48 VDC ±12 – ±48 VDC +12 / +24 – +48 VDC -12 – -48 VDC - 1 (สูงสุด 10 มม2) 1 (สูงสุด 10 มม2) - - - - 4 x 2 - 15 A (สูงสุด 4 มม2) • • • • - - 1 2 - (สูงสุด 10 มม ) 2 x สูงสุด 30 A (สูงสุด 10 มม2) - - - การปิดกั้น OR-ing FET หรือฟิวส์, ป้องกันไฟฟ้าลัดวงจรและการป้องกันอุณหภูมิสูง |
|||
| ข้อมูลจำเพาะอื่นๆ | ||||
| CAN (1 x RJ45) |
CAN (1 x RJ45) 2 x LVD 2 x ฟิวส์ล้มเหลว 1 x กระแสชันต์ 26 มม. [1.0”] 110g [0.24 lbs] |
CAN (1 x RJ45) 1 x LVD 2x ฟิวส์ล้มเหลว 1 x ความผิดพลาดของสายดิน 66 มม. [2.6”] 250 กรัม [0.6 lbs] |
- 73 มม. [2.9”] 165 กรัม [0.3 lbs] |
|
| ขั้วต่อการเชื่อมต่อระบบควบคุม | ||||
|
การขยายความกว้าง |
66 มม. [2.6”] |
|||
| น้ำหนัก | 270 กรัม [0.6 lbs] | |||
| รุ่น | สแตนด์อโลน 2-pos 4-pos DC/DC 1-pos |
| หมายเลขชิ้นส่วน | 241120.900 241120.901 241120.902 241120.905 |
| ข้อมูลอินพุต | |
| แรงดันไฟฟ้าสูงสุด | 300 VAC/DC 72 VDC |
| กระแสไฟสูงสุด | 2 A 7 A 7 A 15 A |
| การเชื่อมต่อ, ขั้วต่อสกรูสูงสุด 2.5 มม2 | 1 x L/N/PE 1 x DC+/DC-/PE |
| การป้องกัน | ฟิวส์แต่ละตัวในโมดูลพลังงาน Micropack |
| การเข้ารหัส (ป้องกันการผสมแรงดันไฟฟ้าเอาต์พุต) | ใช่ และมีเพียงวงจรเรียงกระแสเท่านั้นที่พอดี Y, มีเพียง DC/DC เท่านั้นที่พอดี |
| ข้อมูลเอาต์พุต | |
| แรงดันไฟฟ้า | 12VDC, 24 VDC, 30 VDC & 48 VDC |
| กระแสไฟสูงสุด | 10 A 20 A 40 A 12 A |
| การเชื่อมต่อ, ขั้วต่อสกรูสูงสุด 2.5 มม2 | 2 x VOUT+ / VOUT– - - 2 x VOUT+ / VOUT– |
| การเชื่อมต่อกับฐาน 241120.91x | - • • - |
| การป้องกันเอาต์พุตในวงจรเรียงกระแส | การปิดกั้น OR-ing FET หรือฟิวส์, ป้องกันไฟฟ้าลัดวงจรและการป้องกันอุณหภูมิสูง |
| ข้อมูลจำเพาะอื่นๆ | |
| เอาต์พุตรีเลย์เตือนโมดูล, สูงสุด 1 มม2 | • - - • |
| การเชื่อมต่อ CAN |
- / •(3 พิน)1) • (2 สาย) • (2 สาย) - / •(3 พิน)1) ) ) |
| ความกว้าง | 44 มม. [1.7”] 142 มม. [5.6”] 231 มม. [6.1”] 44 มม. [1.7”] |
| น้ำหนัก | 70 กรัม [0.2 lbs] 160 กรัม [0.4 lbs] 250 กรัม [0.6 lbs] 78 กรัม [0.2 lbs] |
| รุ่น | ตัวกรองทางทะเลแบบราง DIN |
| หมายเลขชิ้นส่วน | 241120.930 |
| ข้อมูลจำเพาะอื่นๆ | |
| พิกัด/การเชื่อมต่อหลัก | 85 - 300 VAC/DC , 0 - 12.5 A / L- N (DC+/-) + PE : 2.5 มม2 ขั้วต่อสกรู |
| ขนาด / น้ำหนัก | 35 x 99 x 114.5 มม. [1.4 x 4.1 x 4.7”] / 328 กรัม [0.72 lbs] |
| ทุกรุ่น | |
| ข้อมูลจำเพาะอื่นๆ | |
| วัสดุฝาครอบ | พลาสติก V0 ที่ได้รับการจัดอันดับและอะลูมิเนียม |
| อุณหภูมิ | การทำงาน: -40 ถึง +65°C (-40 ถึง +149°F), การจัดเก็บ: -40 ถึง +85°C (-40 ถึง +185°F) |
| การติดตั้ง | ราง DIN 35 มม. |
| ขนาด (สูง x ลึก) | 89 มม. (2U)2) x สูงสุด 150 มม. (รวมราง DIN) มม. [3.5 x 5.9 ”] |
| มาตรฐานการออกแบบ | |
| ความปลอดภัยทางไฟฟ้า | EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2014 |
|
EMC |
EN 61000-6-1:2019 / -2:2019 / -3:2007/A1:2011/AC:2012 / -4:2019 FCC CFR47 ส่วนที่ 15B มาตรา 109: 2010, ETSI EN 300 386 v2.1.1: 2016 |
| ฮาร์มอนิกหลัก | EN 61000-3-2:2019 |
|
สิ่งแวดล้อม |
ETSI EN 300 019: 2-1 (คลาส 1.2) & 2-2 (คลาส 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE) สภาวะการทำงานปกติเป็นไปตาม IEC 62040-5-3:2016 ข้อ 4.2 สภาวะการทำงานอื่นๆ เป็นไปตาม IEC 62040-5-3:2016 ข้อ 4.3 จะต้องได้รับคำแนะนำ |
| การปฏิบัติตามข้อกำหนดทางทะเล (EMC คลาส B) | DNVGL-CG-0339:2015 |
|
1) ขั้วต่อ CAN พร้อมใช้งานบน HW rev ≥ 2 2) อนุญาตให้มีขั้นต่ำ 1U ด้านล่างและด้านบนเพื่อให้แน่ใจว่ามีการไหลเวียนของอากาศ |
|
