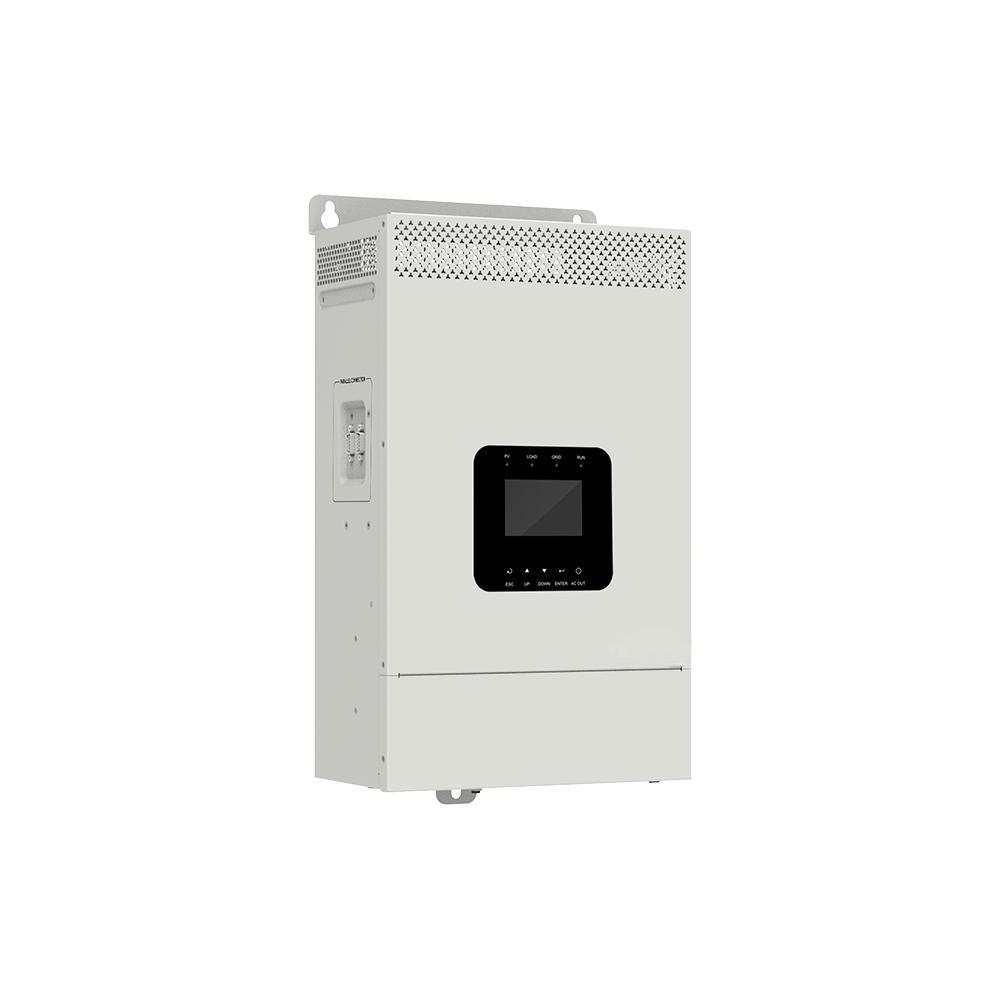

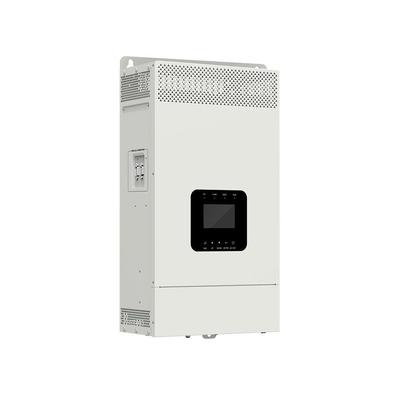

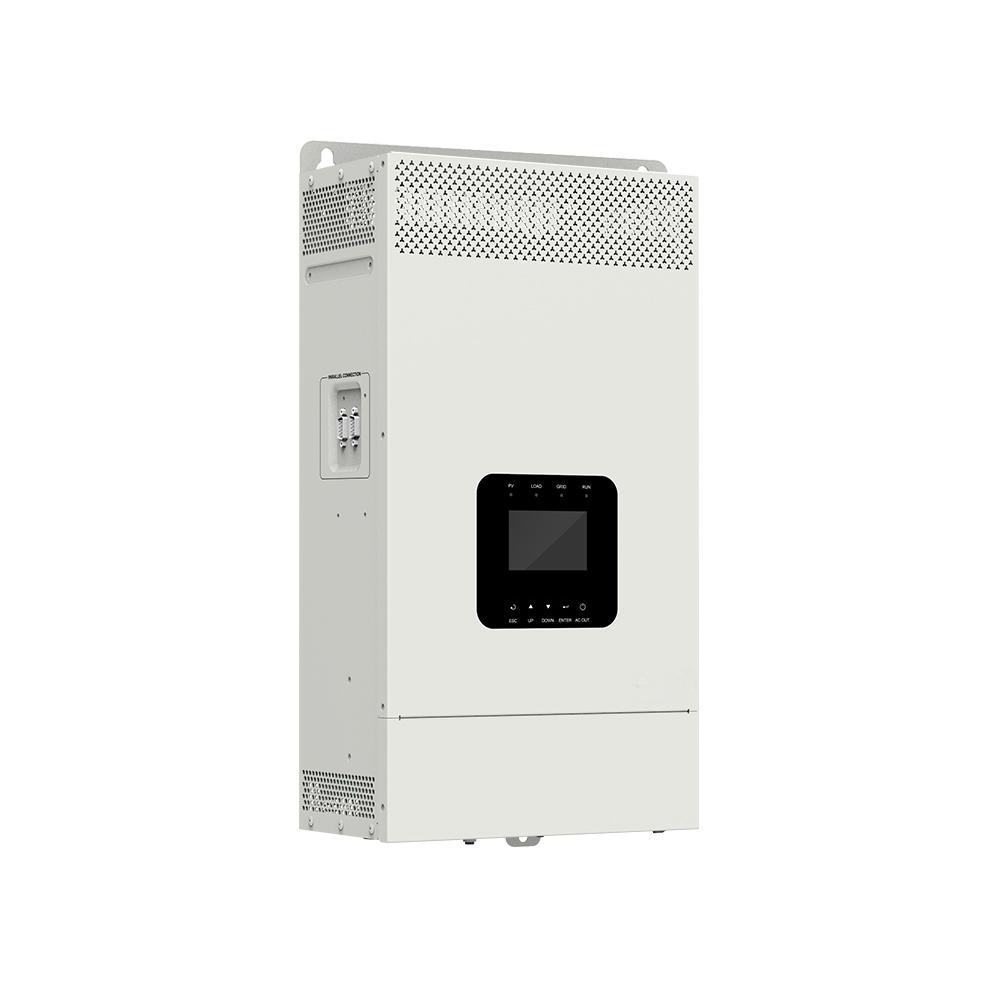

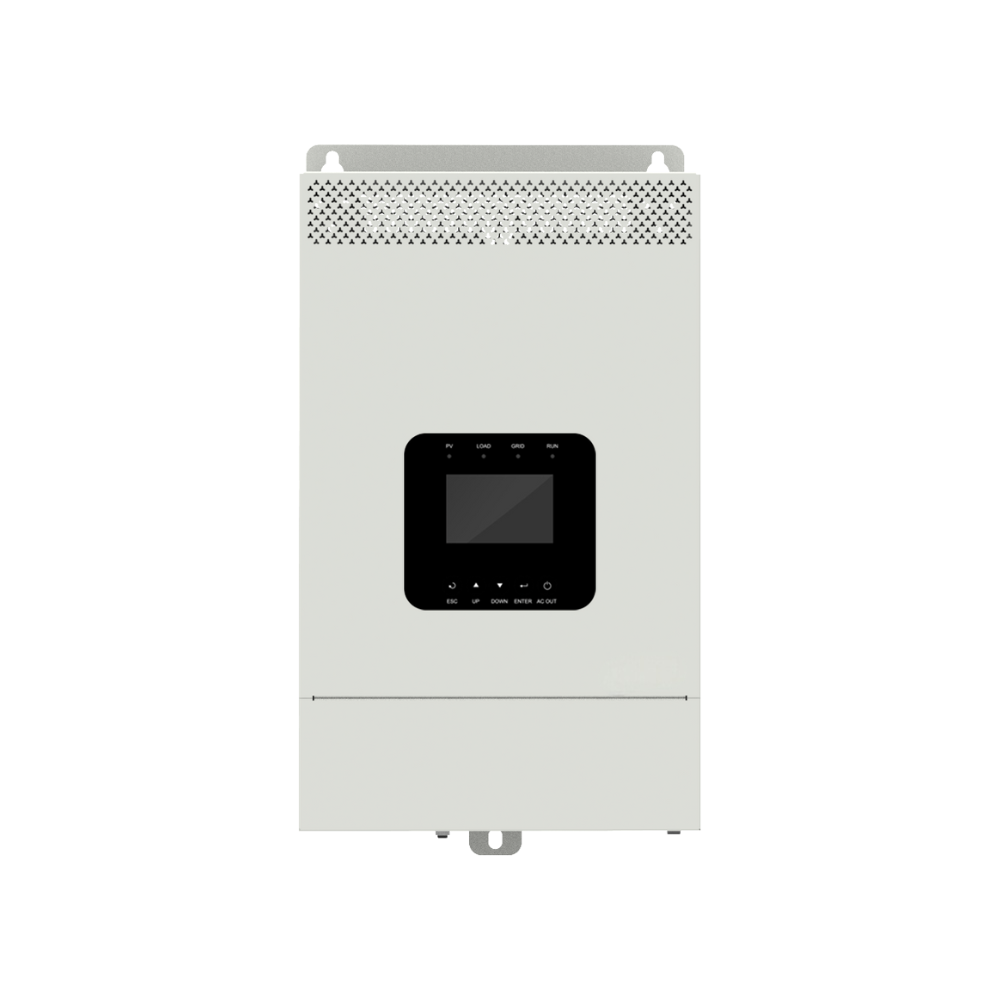

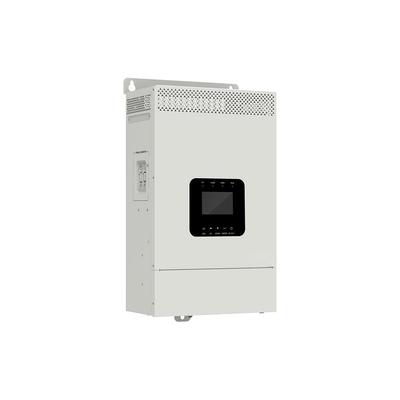

HP3542-AH0650P20SA Mppt 60A 220Vac Off Grid 3.5Kva เครื่องเปลี่ยนแสงอาทิตย์

รุ่น

HP3522-AH1250P20SA

HP3542-AH0650P20SA

HP5542-AH1050P20SA

อินพุตไฟฟ้ากระแสสลับ

แรงดันไฟฟ้ากระแสสลับ

176VAC ถึง 264VAC (ค่าเริ่มต้น)
90VAC ถึง 280VAC (กำหนดค่าได้)

ความถี่ไฟฟ้ากระแสสลับ

45Hz ถึง 65Hz

กระแสไฟชาร์จไฟฟ้ากระแสสลับสูงสุด

110A

60A

100A

เวลาตอบสนองการสวิตช์

เวลาตอบสนองการสวิตช์ – อินเวอร์เตอร์ไปยังไฟฟ้ากระแสสลับ: 10ms;
เวลาตอบสนองการสวิตช์ – ไฟฟ้ากระแสสลับไปยังอินเวอร์เตอร์ (เมื่อกำลังโหลดสูงกว่า 100W): 20ms

เอาต์พุตอินเวอร์เตอร์

กำลังไฟอินเวอร์เตอร์ที่กำหนด (@30°C)

3500W

3500W

5500W

กำลังไฟกระชากชั่วคราว 3 วินาที

7000W

7000W

8500W

แรงดันไฟฟ้าเอาต์พุตอินเวอร์เตอร์

220/230VAC±3%

ความถี่อินเวอร์เตอร์

50/60Hz±0.2%

รูปคลื่นแรงดันไฟฟ้าเอาต์พุต

คลื่นไซน์บริสุทธิ์

ตัวประกอบกำลังโหลด

0.2–1(VA ≤ กำลังขับที่กำหนด)

THDu (ความผิดเพี้ยนของแรงดันฮาร์มอนิกทั้งหมด)

≤3% (โหลดตัวต้านทาน 24V)

≤3% (โหลดตัวต้านทาน 48V)

ประสิทธิภาพโหลดสูงสุด

91%

92%

92%

ประสิทธิภาพอินเวอร์เตอร์สูงสุด

93%

94%

94%

ฟังก์ชันขนาน

ใช่, 12 ยูนิตมาตรฐาน, สูงสุด 16 ยูนิต

ตัวควบคุมโซลาร์เซลล์

แรงดันวงจรเปิด PV สูงสุด

500V (ที่อุณหภูมิสภาพแวดล้อมการทำงานต่ำสุด)
440V (ที่ 25°C)

ช่วงแรงดันไฟฟ้า MPPT

85V ถึง 400V

กำลังอินพุต PV สูงสุด

4000W

4000W

6000W

ช่องอินพุต MPPT

หนึ่งช่องทาง

หนึ่งช่องทาง

สองช่องทาง

กระแสอินพุต PV สูงสุด

หนึ่งช่องทาง, 16A

หนึ่งช่องทาง, 13A

สองช่องทาง, 2x15A

กระแสลัดวงจร PV สูงสุด

หนึ่งช่องทาง, 18A

หนึ่งช่องทาง, 15A

สองช่องทาง, 2x18A

กระแสไฟชาร์จ PV สูงสุด

120A

60A

100A

ประสิทธิภาพ MPPT สูงสุด

≥99.5%

แบตเตอรี่

แรงดันไฟฟ้าแบตเตอรี่ที่กำหนด

24VDC

48VDC

ช่วงแรงดันไฟฟ้าทำงานของแบตเตอรี่

21.6VDC ถึง 32.0VDC

43.2VDC ถึง 60.0VDC

กระแสไฟชาร์จแบตเตอรี่สูงสุด

120A

60A

100A

อื่นๆ

การสูญเสียขณะไม่มีโหลด

<1.4 A

<0.7A

<1.0 A

เงื่อนไขการทดสอบ: ไม่ได้เชื่อมต่อ AC, PV และโหลด, เปิดเอาต์พุต AC, พัดลมหยุดทำงาน, @24V อินพุต

เงื่อนไขการทดสอบ: ไม่ได้เชื่อมต่อ AC, PV และโหลด, เปิดเอาต์พุต AC, พัดลมหยุดทำงาน, @48V อินพุต

กระแสสแตนด์บาย

<0.9A

<0.5A

<0.75A

เงื่อนไขการทดสอบ: ไม่ได้เชื่อมต่อ AC, PV และโหลด, ปิดเอาต์พุต AC, พัดลมหยุดทำงาน, @24V อินพุต

เงื่อนไขการทดสอบ: ไม่ได้เชื่อมต่อ AC, PV และโหลด, ปิดเอาต์พุต AC, พัดลมหยุดทำงาน, @48V อินพุต

ช่วงอุณหภูมิการทำงาน

-20°C ถึง +50°C (เมื่ออุณหภูมิแวดล้อมเกิน 30°C กำลังขับจริงจะลดลงตามความเหมาะสม)

ช่วงอุณหภูมิการจัดเก็บ

-25°C ถึง +60°C

โครงสร้าง

IP20

ความชื้นสัมพัทธ์

< 95% (ไม่ควบแน่น)

ระดับความสูง

<4000M (หากระดับความสูงเกิน 2000 เมตร กำลังขับจริงจะลดลงตามความเหมาะสม)

พารามิเตอร์ทางกล

ขนาด (ยาว x กว้าง x สูง)

590mm × 288mm × 163mm

534mm × 288mm × 163mm

590mm × 288mm × 163mm

ขนาดการติดตั้ง (ยาว x กว้าง)

568mm x 245mm

512mm x 245mm

568mm x 245mm

ขนาดรูยึด

Φ9mm/Φ10mm

Φ9mm/Φ10mm

Φ9mm/Φ10mm

น้ำหนักสุทธิ

14 Kg

12.0Kg

14.8Kg
