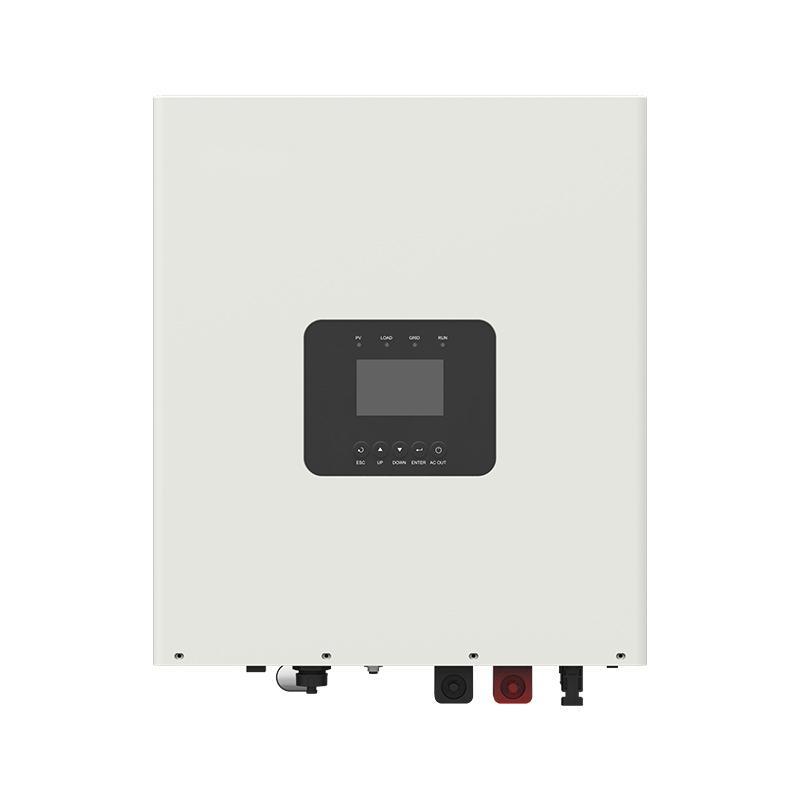

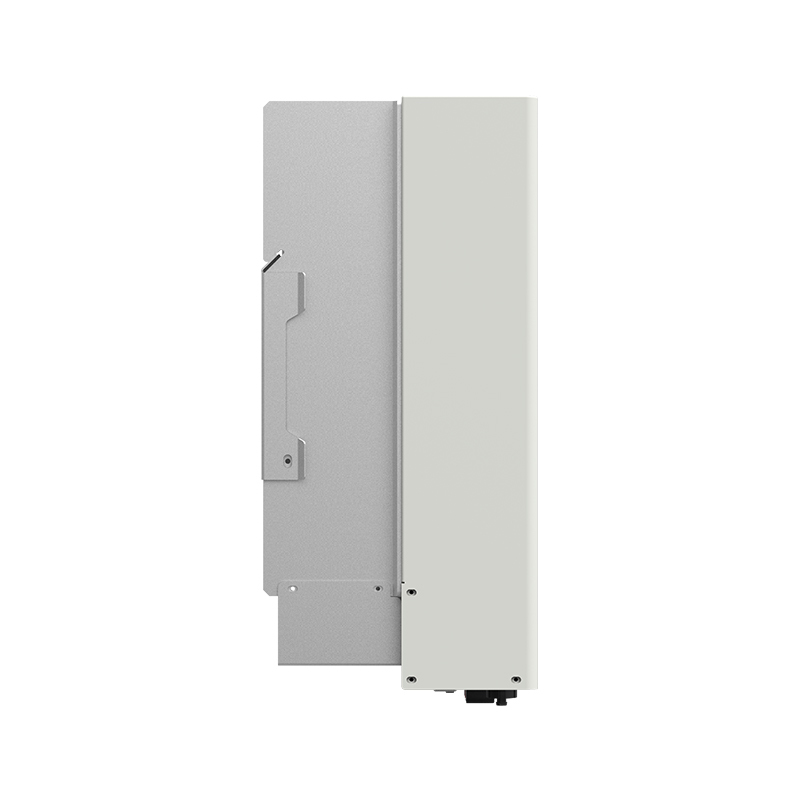

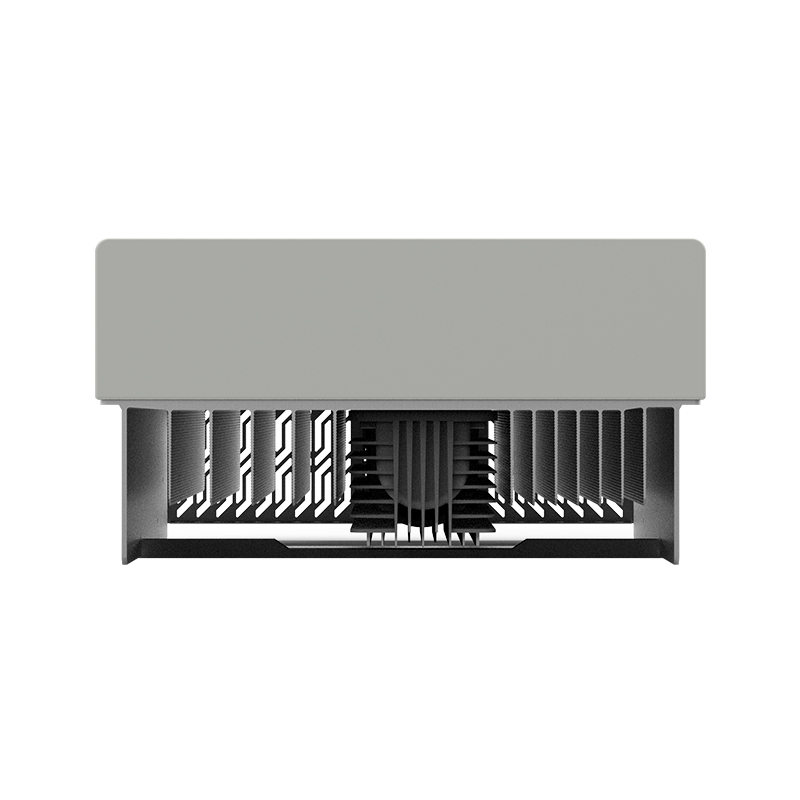

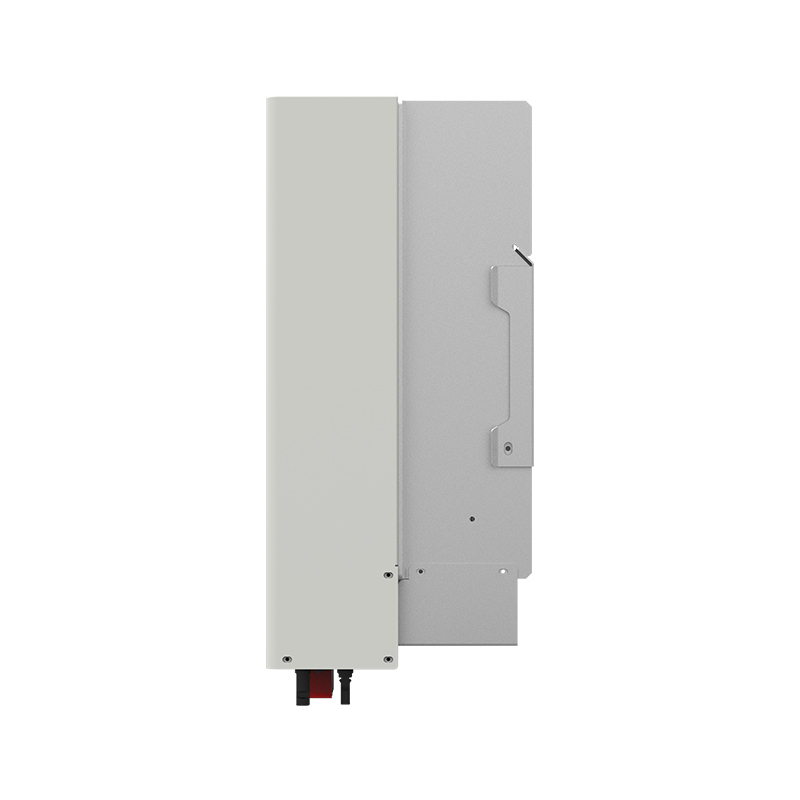

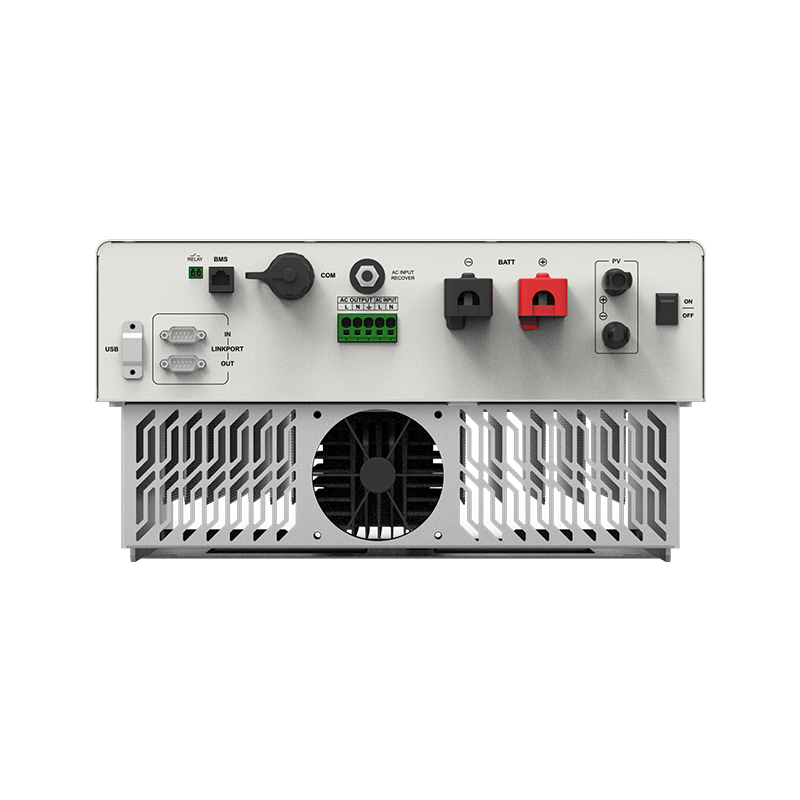

HP ซีรี 30A (220/230VAC) 3500W/5500W อินเวอร์เตอร์/ชาร์จ HP3522-AH1250P30A

รุ่น

HP3522-AH1250P30A

HP3542-AH0650P30A

HP5542-AH1050P30A

หน่วยบริการ

ความดันไฟเข้าอุปกรณ์สาธารณะ

176VAC ~ 264VAC (Default), 90VAC ~ 280VAC (สามารถตั้งค่าได้)

176VAC ~ 264VAC (Default), 90VAC ~ 280VAC (สามารถตั้งค่าได้)

ความถี่ของเครื่องใช้

45Hz ~ 65Hz

45Hz ~ 65Hz

ปัจจุบันการชาร์จสูงสุด

110A

60A

100A

เวลาตอบสนองของสวิตช์

เวลาตอบสนองสวิตช์ inverter ไปยังอุปกรณ์บริการ: 10ms
เวลาตอบสนองสวิตช์ ✅ บริการต่ออินเวอร์เตอร์ (เมื่อพลังงานภาระสูงกว่า 100W): 20ms

เวลาตอบสนองสวิตช์ inverter ไปยังอุปกรณ์บริการ: 10ms
เวลาตอบสนองสวิตช์ ✅ บริการต่ออินเวอร์เตอร์ (เมื่อพลังงานภาระสูงกว่า 100W): 20ms

การออกของอินเวอร์เตอร์

อัตรากําลังปริมาณของอินเวอร์เตอร์ (@ 30°C)

3500W

3500W

5500W

พลังการออกของแรงกระแทกชั่วคราว 3 วินาที

7000W

7000W

8500W

ความดันออกของ Inverter

220/230VAC ± 3%

220/230VAC ± 3%

ความถี่ของอินเวอร์เตอร์

50/60Hz ± 0.2%

50/60Hz ± 0.2%

สูตรคลื่นความดันออก

คลื่นไซน์บริสุทธิ์

คลื่นไซน์บริสุทธิ์

ค่าประสิทธิภาพของภาระ

0.2 ~ 1 ((VA ≤ กําลังออกนาม)

0.2 ~ 1 ((VA ≤ กําลังออกนาม)

THDu (การบิดเบือนความกระตุ้นฮาร์มอนิกรวม)

≤ 3% (24V ความตึงกัน)

≤ 3% (48V ความตึงกัน)

ประสิทธิภาพการบรรทุกสูงสุด

89%

92%

91%

ประสิทธิภาพสูงสุดของอินเวอร์เตอร์

93%

94%

94%

เครื่องควบคุมแสงอาทิตย์

ความดันไฟฟ้าไฟฟ้าสูงสุดในวงจรเปิด

500V (ในอุณหภูมิแวดล้อมการทํางานขั้นต่ํา)
440V (ในอุณหภูมิ 25°C)

500V (ในอุณหภูมิแวดล้อมการทํางานขั้นต่ํา)
440V (ในอุณหภูมิ 25°C)

ระยะความกระชับกําลัง MPPT

85 ~ 400V

85 ~ 400V

จํานวน MPPT

1

1

2

ปริมาณไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า

ทางเดียว 20A/ทาง

ทางเดียว 20A/ทาง

สองทาง 2x15A

พลังงานไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า

4000W

4000W

2 × 3000W

ปัจจุบันการชาร์จไฟฟ้า PV มากที่สุด

120A

60A

100A

MPPT ประสิทธิภาพสูงสุด

≥99.0%

≥99.5%

แบตเตอรี่

ความดันระดับแบตเตอรี่

24VDC

48VDC

ระยะความดันทํางานของแบตเตอรี่

21.6VDC ~ 32.0VDC

43.2VDC ~ 64VDC

กระแสการชาร์จสูงสุดของแบตเตอรี่

120A

60A

100A

อื่นๆ

การสูญเสียโดยไม่มีภาระ

< 1.3A

< 0.6A

<1.0 A

สภาพการทดสอบ: เครื่องประกอบไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า และภาระถูกตัด, การออก AC เป็น ON, พัดลมหยุด, @24V input

สภาพการทดสอบ: เครื่องประกอบไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า และภาระถูกตัด, การออกของ AC เป็น ON, พัดลมหยุด, @48V input

ปัจจุบันรอ

< 0.3A สภาพการทดสอบ: เครื่องใช้งานไฟฟ้า, PV และ Load ติดต่อไม่ได้, การออก AC ปิด, พัดลมหยุด, @24V input

< 0.15A สภาพการทดสอบ: เครื่องประกอบไฟฟ้าไฟฟ้าไฟฟ้าและภาระถูกตัด, การออก AC เป็น Off, พัดลมหยุด, @ 48V input

ระยะอุณหภูมิการทํางาน

-20°C~+55°C (เมื่ออุณหภูมิของสภาพแวดล้อมเกิน 35°C พลังผลิตจริงจะลดลงอย่างเหมาะสม)

-20°C~+55°C
(เมื่ออุณหภูมิของสภาพแวดล้อมเกิน 35 °C พลังผลิตจริงจะลดลงอย่างเหมาะสม)

ระยะอุณหภูมิในการเก็บรักษา

-25°C~+60°C

-25°C~+60°C

รอบ

IP30

IP30

ความชุ่มชื้น

< 95% (NC)

< 95% (NC)

ความสูง

< 4000M (ถ้าความสูงเกิน 2000 เมตร พลังผลิตจริงจะลดลงอย่างเหมาะสม)

< 4000M (ถ้าความสูงเกิน 2000 เมตร พลังผลิตจริงจะลดลงอย่างเหมาะสม)

ปริมาตรกล

ขนาด (ความยาว x ความกว้าง x ความสูง)

541mm × 414mm × 228mm

513mm × 414mm × 224mm

541mm × 414mm × 228mm

ขนาดการติดตั้ง (ความยาว x ความกว้าง)

340mm x 130mm

340mm x 130mm

340mm x 130mm

ขนาดหลุมติดตั้ง

Φ10mm

Φ10mm

Φ10mm

น้ําหนักสะสม

23. 2 กิโลกรัม

20.4 กิโลกรัม

24.4 กิโลกรัม
