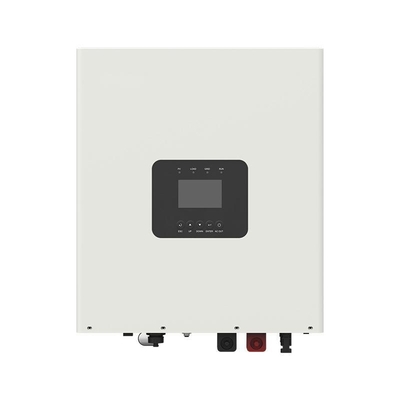

HP-AHP30 Series เป็นเครื่องชาร์จอินเวอร์เตอร์ความถี่สูงที่รวมเครื่องกำเนิดไฟฟ้า/กริดน้ำมันเข้ากับการชาร์จพลังงานแสงอาทิตย์, แหล่งจ่ายไฟบายพาสกริด, เอาต์พุตอินเวอร์เตอร์ และการจัดการพลังงาน เอาต์พุต AC ช่วยให้การทำงานแบบขนานทำได้ง่ายในการตั้งค่าเฟสเดียวหรือสามเฟส ซีรีส์นี้ใช้เทคโนโลยีการควบคุม DSP ขั้นสูง รับประกันคุณภาพสูง เสถียรภาพ และความน่าเชื่อถือ ผลิตภัณฑ์นี้เหมาะสำหรับระบบผลิตกระแสไฟฟ้าจากพลังงานแสงอาทิตย์, ไฮบริดกริด/เครื่องกำเนิดน้ำมัน
|
รุ่น |
HP3522-AH1250P30A |
HP3542-AH0650P30A |
HP5542-AH1050P30A |
|
อินพุตยูทิลิตี้ |
|||
|
แรงดันไฟฟ้าอินพุตยูทิลิตี้ |
176VAC~264VAC (ค่าเริ่มต้น), 90VAC~280VAC (กำหนดค่าได้) |
176VAC~264VAC (ค่าเริ่มต้น), 90VAC~280VAC (กำหนดค่าได้) |
|
|
ความถี่อินพุตยูทิลิตี้ |
45Hz~65Hz |
45Hz~65Hz |
|
|
กระแสไฟชาร์จสูงสุดของยูทิลิตี้ |
110A |
60A |
100A |
|
เวลาตอบสนองการสลับ |
เวลาตอบสนองการสลับ – อินเวอร์เตอร์ไปยังยูทิลิตี้: 10ms |
เวลาตอบสนองการสลับ – อินเวอร์เตอร์ไปยังยูทิลิตี้: 10ms |
|
|
เอาต์พุตอินเวอร์เตอร์ |
|||
|
กำลังไฟพิกัดอินเวอร์เตอร์ (@30℃) |
3500W |
3500W |
5500W |
|
กำลังไฟเอาต์พุตชั่วคราว 3 วินาที |
7000W |
7000W |
8500W |
|
แรงดันไฟฟ้าเอาต์พุตอินเวอร์เตอร์ |
220/230VAC±3% |
220/230VAC±3% |
|
|
ความถี่อินเวอร์เตอร์ |
50/60Hz±0.2% |
50/60Hz±0.2% |
|
|
รูปคลื่นแรงดันไฟฟ้าเอาต์พุต |
คลื่นไซน์บริสุทธิ์ |
คลื่นไซน์บริสุทธิ์ |
|
|
ตัวประกอบกำลังไฟฟ้าของโหลด |
0.2~1(VA ≤ กำลังไฟเอาต์พุตพิกัด) |
0.2~1(VA ≤ กำลังไฟเอาต์พุตพิกัด) |
|
|
THDu (การบิดเบือนแรงดันฮาร์มอนิกทั้งหมด) |
≤3% (โหลดความต้านทาน 24V) |
≤3% (โหลดความต้านทาน 48V) |
|
|
ประสิทธิภาพโหลดสูงสุด |
89% |
92% |
91% |
|
ประสิทธิภาพอินเวอร์เตอร์สูงสุด |
93% |
94% |
94% |
|
ตัวควบคุมพลังงานแสงอาทิตย์ |
|||
|
แรงดันไฟฟ้าวงจรเปิดสูงสุดของ PV |
500V (ที่อุณหภูมิสภาพแวดล้อมการทำงานต่ำสุด) |
500V (ที่อุณหภูมิสภาพแวดล้อมการทำงานต่ำสุด) |
|
|
ช่วงแรงดันไฟฟ้า MPPT |
85~400V |
85~400V |
|
|
จำนวน MPPT |
1 |
1 |
2 |
|
กระแสไฟเข้าสูงสุดของ PV |
หนึ่งทาง, 20A/ทาง |
หนึ่งทาง, 20A/ทาง |
สองทาง, 2x15A |
|
กำลังไฟเข้าสูงสุดของ PV |
4000W |
4000W |
2×3000W |
|
กระแสไฟชาร์จสูงสุดของ PV |
120A |
60A |
100A |
|
ประสิทธิภาพสูงสุดของ MPPT |
≥99.0% |
≥99.5% |
|
|
แบตเตอรี่ |
|||
|
แรงดันไฟฟ้าพิกัดแบตเตอรี่ |
24VDC |
48VDC |
|
|
ช่วงแรงดันไฟฟ้าทำงานของแบตเตอรี่ |
21.6VDC~32.0VDC |
43.2VDC~64VDC |
|
|
กระแสไฟชาร์จสูงสุดของแบตเตอรี่ |
120A |
60A |
100A |
|
อื่นๆ |
|||
|
การสูญเสียเมื่อไม่มีโหลด |
<1.3A |
<0.6A |
<1.0 A |
|
เงื่อนไขการทดสอบ: ยูทิลิตี้, PV และโหลดถูกตัดการเชื่อมต่อ, เอาต์พุต AC เปิดอยู่, พัดลมหยุด, @อินพุต 24V |
เงื่อนไขการทดสอบ: ยูทิลิตี้, PV และโหลดถูกตัดการเชื่อมต่อ, เอาต์พุต AC เปิดอยู่, พัดลมหยุด, @อินพุต 48V |
||
|
กระแสไฟสแตนด์บาย |
<0.3A เงื่อนไขการทดสอบ: ยูทิลิตี้, PV และโหลดถูกตัดการเชื่อมต่อ, เอาต์พุต AC ปิดอยู่, พัดลมหยุด, @อินพุต 24V |
<0.15A เงื่อนไขการทดสอบ: ยูทิลิตี้, PV และโหลดถูกตัดการเชื่อมต่อ, เอาต์พุต AC ปิดอยู่, พัดลมหยุด, @อินพุต 48V |
|
|
ช่วงอุณหภูมิในการทำงาน |
-20℃~+55℃ (เมื่ออุณหภูมิแวดล้อมเกิน 35℃ กำลังไฟเอาต์พุตจริงจะลดลงอย่างเหมาะสม) |
-20℃~+55℃ |
|
|
ช่วงอุณหภูมิในการจัดเก็บ |
-25℃~+60℃ |
-25℃~+60℃ |
|
|
ตัวเรือน |
IP30 |
IP30 |
|
|
ความชื้นสัมพัทธ์ |
< 95% (N.C.) |
< 95% (N.C.) |
|
|
ระดับความสูง |
<4000M (หากระดับความสูงเกิน 2000 เมตร กำลังไฟเอาต์พุตจริงจะลดลงอย่างเหมาะสม) |
<4000M (หากระดับความสูงเกิน 2000 เมตร กำลังไฟเอาต์พุตจริงจะลดลงอย่างเหมาะสม) |
|
|
พารามิเตอร์ทางกล |
|||
|
ขนาด (ยาว x กว้าง x สูง) |
541mm × 414mm × 228mm |
513mm × 414mm × 224mm |
541mm × 414mm × 228mm |
|
ขนาดการติดตั้ง (ยาว x กว้าง) |
340mm x 130mm |
340mm x 130mm |
340mm x 130mm |
|
ขนาดรูยึด |
Φ10mm |
Φ10mm |
Φ10mm |
|
น้ำหนักสุทธิ |
23.2kg |
20.4kg |
24.4kg |
