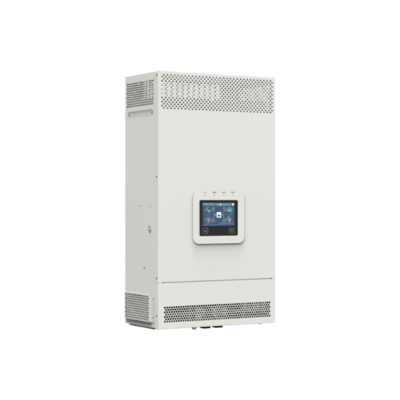

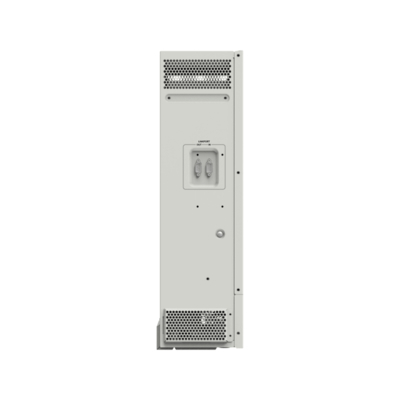

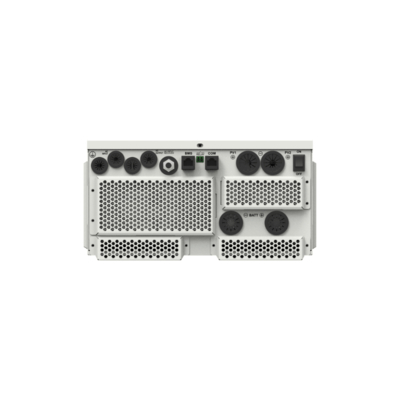

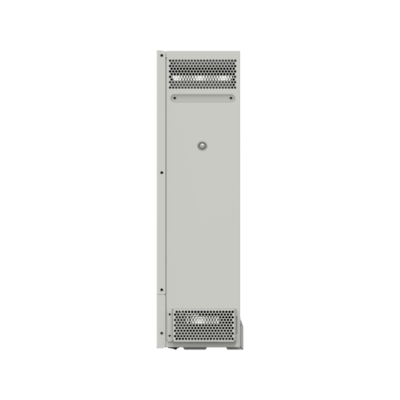

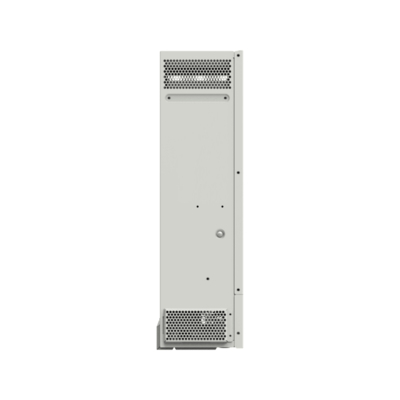

KP Series Inverter/Charger: ส่งพลังงาน 3500-5500W ที่แข็งแกร่ง สําหรับการใช้งานนอกเครือข่ายและสํารองที่หลากหลายและน่าเชื่อถือ

รุ่น

KP3542-AH0650P20PS/C

KP3542-AH0650P20NS/C

KP5542-AH1050P20PD/C

KP5542-AH1050P20ND/C

KP5542-AH1050P20PS/C

KP5542-AH1050P20NS/C

หน่วยบริการ

ความดันไฟเข้าอุปกรณ์สาธารณะ

176VAC ถึง 264VAC (Default)
90VAC ถึง 285VAC (สามารถตั้งค่า)

ความถี่ของเครื่องใช้

45Hz ถึง 65Hz

ปัจจุบันการชาร์จสูงสุด

60A

100A

เวลาตอบสนองของสวิตช์

เวลาตอบสนองสวิตช์ inverter ไปยังอุปกรณ์บริการ: 10ms
เวลาตอบสนองสวิตช์ ✅ บริการต่ออินเวอร์เตอร์ (เมื่อพลังงานภาระมากกว่า 100W): 20ms

การออกของอินเวอร์เตอร์

อัตรากําลังปริมาณของอินเวอร์เตอร์ (@ 30°C)

3500W

5500W

พลังการออกของแรงกระแทกชั่วคราว 3 วินาที

7000W

8500W

ความดันออกของ Inverter

220/230VAC ± 3%

ความถี่ของอินเวอร์เตอร์

50/60Hz ± 0.2%

สูตรคลื่นความดันออก

คลื่นไซน์บริสุทธิ์

ค่าประสิทธิภาพของภาระ

0.2- ไม่เป็นไร1 ((VA ≤ กําลังออกนาม)

THDu (การบิดเบือนความกระตุ้นฮาร์มอนิกรวม)

≤ 3% (48V ความตึงกัน)

ประสิทธิภาพการบรรทุกสูงสุด

92%

ประสิทธิภาพสูงสุดของอินเวอร์เตอร์

94%

ฟังก์ชันขนาน

ใช่ 12 หน่วยในมาตรฐาน 16 หน่วยสูงสุด

ไม่

ใช่ 12 หน่วยในมาตรฐาน 16 หน่วยสูงสุด

ไม่

ใช่ 12 หน่วยในมาตรฐาน 16 หน่วยสูงสุด

ไม่

เครื่องควบคุมแสงอาทิตย์

ความดันไฟฟ้าไฟฟ้าสูงสุดในวงจรเปิด

500V (ในอุณหภูมิแวดล้อมการทํางานขั้นต่ํา)
440V (ในอุณหภูมิ 25°C)

ระยะความกระชับกําลัง MPPT

85V ถึง 400V

จํานวน MPPT

1

2

1

ปริมาณไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า

ทางเดียว 16A

สองทาง, 2 x 16A

ทางเดียว 16A

ปริมาณไฟฟ้า PV ขั้นต่ําสุด

ทางเดียว 18A

สองทาง, 2 x 18A

ทางเดียว 18A

พลังงานไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า

4000W

2 × 3000W

5000W

ปัจจุบันการชาร์จไฟฟ้า PV มากที่สุด

60A

100A

100A

MPPT ประสิทธิภาพสูงสุด

≥99.5%

แบตเตอรี่

ความดันระดับแบตเตอรี่

48VDC

ระยะความดันทํางานของแบตเตอรี่

43.2VDC ถึง 64.0VDC

กระแสการชาร์จสูงสุดของแบตเตอรี่

60A

100A

100A

อื่นๆ

การสูญเสียโดยไม่มีภาระ

≤0.8A

≤1.1A

≤1.1A

สภาพการทดสอบ: เครื่องประกอบไฟฟ้าไฟฟ้าไฟฟ้าและภาระถูกตัด, การออก AC เปิด, พัดลมหยุด, @ 48V input

สภาพการทดสอบ: เครื่องประกอบไฟฟ้าไฟฟ้าไฟฟ้าและภาระถูกตัด, การออก AC เปิด, พัดลมหยุด, @ 48V input

สภาพการทดสอบ: เครื่องประกอบไฟฟ้าไฟฟ้าไฟฟ้าและภาระถูกตัด, การออก AC เปิด, พัดลมหยุด, @ 48V input

ปัจจุบันรอ

≤0.6A

≤0.8A

≤0.8A

สภาพการทดสอบ: เครื่องประกอบไฟฟ้าไฟฟ้าไฟฟ้าและภาระถูกตัด, การออกของ AC เป็น Off, พัดลมหยุด, @ 48V input

สภาพการทดสอบ: เครื่องประกอบไฟฟ้าไฟฟ้าไฟฟ้าและภาระถูกตัด, การออกของ AC เป็น Off, พัดลมหยุด, @ 48V input

สภาพการทดสอบ: เครื่องประกอบไฟฟ้าไฟฟ้าไฟฟ้าและภาระถูกตัด, การออกของ AC เป็น Off, พัดลมหยุด, @ 48V input

การสื่อสารกับ BMS

RS485

การสื่อสารกับทางเข้า

RS485

ระยะอุณหภูมิการทํางาน

-20°C ถึง +50°C (เมื่ออุณหภูมิของสภาพแวดล้อมเกิน 30°C พลังผลิตจริงจะลดลงอย่างเหมาะสม)

ระยะอุณหภูมิในการเก็บรักษา

-25°C ถึง +60°C

รอบ

IP20 (มี anti-dust kit)

ความชุ่มชื้น

< 95% (NC)

ความสูง

< 4000M (ถ้าความสูงเกิน 2000 เมตร พลังผลิตจริงจะลดลงอย่างเหมาะสม)

การรับรองและมาตรฐาน

IEC 62109-1, IEC 62109-2, IEC 61683, IEC 62368

ปริมาตรกล

ขนาด (ความยาว x ความกว้าง x ความสูง)

534mm × 300mm × 163mm

590mm × 300mm × 163mm

590mm × 300mm × 163mm

ขนาดการติดตั้ง (ความยาว x ความกว้าง)

512 มิลลิเมตร × 245 มิลลิเมตร

568mm × 245mm

568mm × 245mm

ขนาดหลุมติดตั้ง

Φ9mm/Φ10mm

Φ9mm/Φ10mm

Φ9mm/Φ10mm

น้ําหนักสะสม

12.7 กิโลกรัม

12.2 กิโลกรัม

15.5 กิโลกรัม

14.7 กิโลกรัม

14.8 กิโลกรัม

14.2 กิโลกรัม
