CE+T 36KVA AC DC inverter Cabinet BRAVO 25 48/2303PH 36KVA 24KVA 12KVA ตู้ระบบ
ฐานของ BRAVO 25 ซีรีย์ระบบหมุนแบบจําลองจาก CE + T พาวเวอร์
โซลูชั่นปัจจุบันที่สามารถปรับขนาดได้ในระดับอุตสาหกรรม
ในช่วง 3KVA ถึง 36KVA และเข้ากับ 48V DC และ 230V AC
ได้ถูกออกแบบโดยเฉพาะสําหรับฉาก เช่น สถานีฐานสื่อสาร ศูนย์ข้อมูล และการเก็บพลังงานพลังงานใหม่
มันตอบสนองความต้องการพลังงานสําหรับความมั่นคงและความสามารถในการปรับขนาดสูงในแอพลิเคชั่นเหล่านี้
ปลอดภัย AC & DC โหลด;
การใช้งานใหม่หลายอย่าง
รองรับกับ Inview S
โมดูลาร์: จาก 2.7 kW ถึง 2 MW
จากระบบขนาดเล็กไปยังระบบขนาดใหญ่

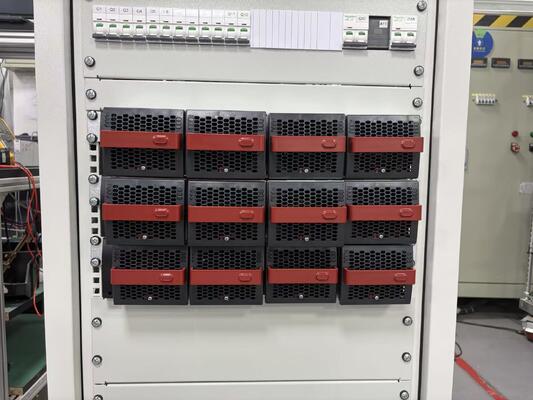

1โมดูลอินเวอร์เตอร์: BRAVO 25-MOD-48V-277/230VAC
รูปแบบ: T621D30201
การเข้า/การออก: 48V DC / 230V AC
ความจุ: 3KVA (2.4KW)
ลักษณะ:
การออกแบบแบบโมดูลความหนาแน่นสูง พร้อมการสนับสนุนการบํารุงรักษาที่เปลี่ยนได้ร้อน
รองรับการขยายปานกลางในระบบสามเฟส รองรับโมดูลปานกลางสูงสุด 12 โมดูลต่อกระเป๋า
ประสิทธิภาพ > 96% เหมาะสําหรับการทํางานในอุปกรณ์อุตสาหกรรมที่มีความร้อนสูง (-40 °C ~ + 70 °C)

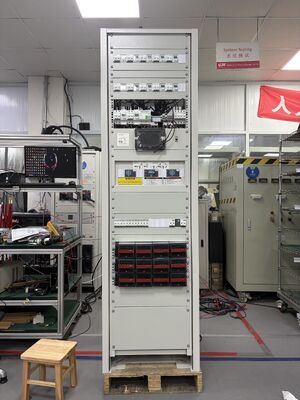

2กล่องระบบ: BRAVO 25 48/230 3PH 36KVA
ขนาดกล: 600×600×2100mm (ตู้ 19 นิ้วมาตรฐาน)
การตั้งค่า input/output
DC Input: 48VDC (สนับสนุน busbar DCทั่วไปหรือ input module ที่เป็นอิสระ)
อินเตอร์เน็ต AC: 3×400VAC (สามเฟสสี่สาย)
อัตราการออก AC: 3×400VAC, พลังงานออกสูงสุด: 36KVA
ลักษณะสําคัญ
อุปกรณ์ติดตามที่ฉลาด (Intelligent Monitoring Unit): มีการบูรณาการกับระบบติดตาม INVIEW X และมีหน้าจอสัมผัสขนาด 7 นิ้ว ให้การแสดงความแรงดันในเวลาจริงข้อมูลสถานะของโมดูลและประสิทธิภาพพลังงาน.

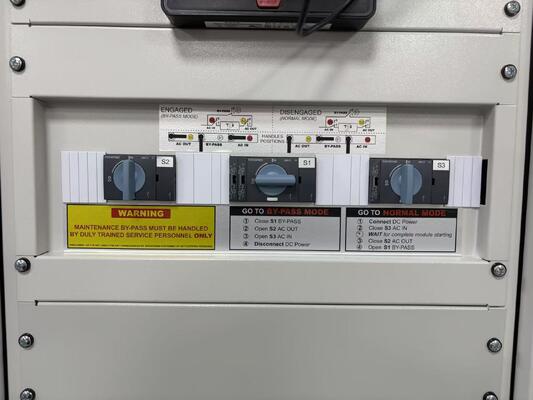

การเลี่ยงมือ (MBP): รองรับการบํารุงรักษาโดยไม่หยุดยั้งและการเปลี่ยนฉุกเฉิน
การป้องกันไฟฟ้า:
DC Input: 1P 63A เครื่องตัดวงจรขนาดเล็ก (MCB) สําหรับแต่ละโมดูลอิสระ
AC Input: 4P 63A เครื่องตัดวงจรหลัก
การออก AC: 12 ช่องของ 2P 63A ตัดวงจร (แต่ละช่องมีต่อรองช่วย)
การวัดพลังงาน: เครื่องวัดพลังงาน Schneider iEM2455 ที่บูรณาการ (100A Class 1, MID Certified) พร้อมการสนับสนุนการสื่อสาร RS485.
การเชื่อมต่อ IoT: มีการสร้าง Gateway IoT Schneider PAS700 ภายใน เพื่อรองรับการทํางานและการบํารุงรักษาจากระยะไกล และการบริหารแพลตฟอร์ม Cloud
