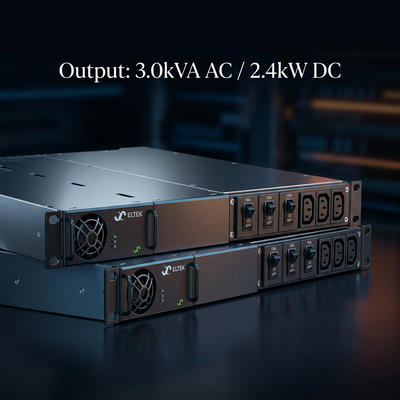

ทำไมต้องใช้ระบบ CTOR0201.001 3KVA Rectiverter ในไซต์วิทยุ LTE/5G / ศูนย์ข้อมูลขนาดเล็ก?
ไซต์แบบดั้งเดิมต้องการ UPS แยกสำหรับโหลด AC (WiFi, โหนดไฟเบอร์) และตัวเรียงกระแสสำหรับ DC (วิทยุ 48V) Rectiverter รวมทั้งสองอย่าง: ในระหว่างที่ไฟเมนดับ แบตเตอรี่ 48VDC จะจ่ายไฟให้กับโหลด AC ผ่านอินเวอร์เตอร์ 3kVA และโหลด DC พร้อมกัน การออกแบบแบบ hot-pluggable และความสามารถในการโอเวอร์โหลด 150% (15 วินาที) ช่วยให้มั่นใจได้ถึงเวลาทำงานที่สำคัญสำหรับระบบเสาอากาศแบบกระจาย (DAS) และอุปกรณ์บรอดแบนด์โดยไม่ต้องเพิ่มชั้นวางอินเวอร์เตอร์แบบสแตนด์อโลน
ข้อดีของ "Rectiverter CTOR0201.001 เทียบกับอินเวอร์เตอร์ + ตัวเรียงกระแสมาตรฐาน" คืออะไร?

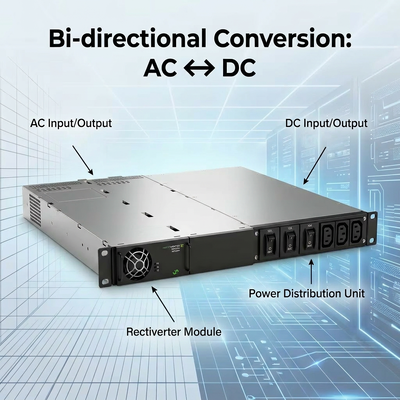

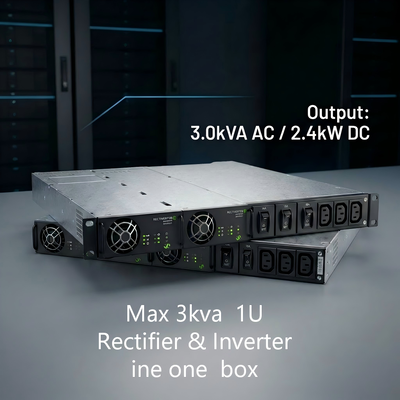

การตั้งค่าสำรองมาตรฐานต้องใช้ตัวเรียงกระแส (AC-DC) + อินเวอร์เตอร์ (DC-AC) + สวิตช์ถ่ายโอน = พื้นที่ 2U~3U Rectiverter CTOR0201.001แทนที่สิ่งนี้ด้วยโมดูล 1Uเดียวที่จัดการพลังงานสองทิศทาง (AC↔DC) ใช้สถาปัตยกรรมตัวควบคุมเดียวกันกับระบบ Eltek DC และรองรับการทำงานแบบขนานกับตัวเรียงกระแส Flatpack2ผลลัพธ์: ใช้พื้นที่แร็คลดลง 50% จุดที่ล้มเหลวน้อยลง และการเดินสายที่ง่ายขึ้นสำหรับตู้ SCADA ของสาธารณูปโภคและตู้สัญญาณรถไฟวิธีเลือกรุ่น 1U 3kVA Rectiverter: CTOR0201.001 (230V) เทียบกับ CTOR0201.004 (115V)?
การเลือกรุ่น Rectiverter ที่เหมาะสมขึ้นอยู่กับมาตรฐาน AC ของภูมิภาค:
CTOR0201.001:
ค่าเริ่มต้น 115VAC (ปรับได้ 200-240V), 3kVA, 2400W DC เหมาะสำหรับโทรคมนาคมในยุโรป/เอเชีย/ตะวันออกกลางCTOR0201.004:
ค่าเริ่มต้น 115VAC (ปรับได้ 100-127V), 1.5kVA, 1200W DC เหมาะสำหรับอเมริกาเหนือทั้งสองรุ่นใช้
ช่วงอินพุต 48VDC (40-58V) และ ซ็อกเก็ต IEC320-C13 ด้านหน้า 3 ช่องพร้อมซ็อกเก็ต IEC ด้านหน้าและเบรกเกอร์โหลด ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าปกติของแบตเตอรี่ 48V ของคุณคือ 53.5V (ทั่วไป) ภายในช่วงเอาต์พุต DC ที่ปรับได้ 43-58Vวิธีติดตั้ง CTOR0201.001: เบรกเกอร์โหลด, ซ็อกเก็ต IEC & การเชื่อมต่อสลัก M6 DC?
ระบบ
CTOR0201.001 (เทียบเท่ากับการกำหนดค่า 241123.102) มาพร้อมกับ เบรกเกอร์โหลดที่ติดตั้งไว้ล่วงหน้า (2 ขั้ว, 10A) และ ซ็อกเก็ต IEC320-C13 ด้านหน้า 3 ช่องอินพุต DC:
สลัก M6 (รองรับสูงสุด 64A ต่อเนื่อง, 90A โอเวอร์โหลด 15 วินาที)อินพุต/เอาต์พุต AC:ขั้วต่อสกรู 6 มม.² สำหรับ L, N, PE
Hot-Pluggable:สามารถใส่/ถอดได้ขณะมีไฟ (ด้วยความระมัดระวัง) ในแร็คที่ทำงานอยู่
ไม่จำเป็นต้องใช้คอนโทรลเลอร์สำหรับการถ่ายโอนพื้นฐาน แต่มีพอร์ต RJ45 สำหรับการรวม Smartpack หากจำเป็นในภายหลังพารามิเตอร์:
ข้อมูลจำเพาะทางเทคนิค: Eltek Rectiverter การรวมระบบ/สแตนด์อโลน
รายการ
คำถามเกี่ยวกับระบบ Eltek CTOR0201.001 3kVA Rectiverter
Q1: CTOR0201.001 ชาร์จแบตเตอรี่หรือไม่?
A: ใช่ ในโหมดเมนจะจัดการเอาต์พุต DC (43-58V) สำหรับการชาร์จแบตเตอรี่และโหลด DC ในโหมดอินเวอร์เตอร์จะดึงพลังงานจากแบตเตอรี่
Q2: การให้คะแนน 4kW เป็นแบบพร้อมกันหรือไม่?
สูงสุด 4kW
; AC สูงสุด 3kVA (2400W), DC สูงสุด 2.4kW โหลด AC มีลำดับความสำคัญในบางการกำหนดค่า
A: สามารถทำงานแบบขนานกับตัวเรียงกระแส Flatpack2 ได้ แต่สำหรับการทำงานแบบขนานของ Rectiverter ที่ซิงโครไนซ์ แนะนำให้ใช้คอนโทรลเลอร์ (Smartpack2)Q4: เวลาสำรองก่อนการถ่ายโอนคือเท่าใด?A:
5ms
Q5: การกำหนดค่า 241123.102 ถูกต้องหรือไม่?
A: ใช่ คล้ายกับรุ่นพื้นฐาน CTOR0201.001 พร้อม
.
