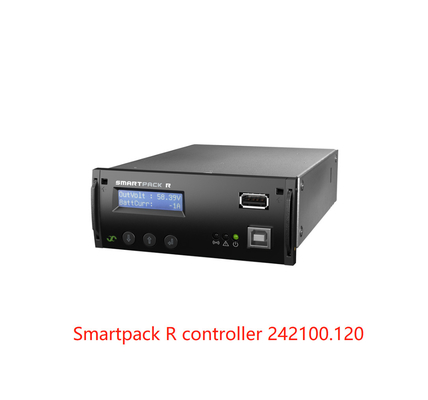

ตัวควบคุม Eltek Monitoring Smartpack R สำหรับระบบหลักของ Telecom Power (หมายเลขชิ้นส่วน: 242100.120)
ตัวควบคุม Smartpack R เพื่อทำให้ระบบพลังงานของคุณพร้อมสำหรับความเร็วสูง ความจุสูง และเชื่อมต่อกับอนาคต ตัวควบคุมแบบติดตั้งเพิ่มเติมนี้จะนำระบบพลังงานที่มีอยู่ของคุณให้สอดคล้องกับข้อกำหนดปัจจุบัน ยืดอายุการใช้งาน และลดทั้งต้นทุนการดำเนินงานตลอดอายุการใช้งานและความจำเป็นในการลงทุนใหม่ในด้านพลังงาน
รูปแบบ, พอดี, ฟังก์ชันการทำงานเข้ากันได้กับรุ่นเก่า
ตัวควบคุม Eltek Smartpack
IPv4/v6, อินเทอร์เฟซเว็บ HTML5 ที่ตอบสนองได้
SNMPv3, MODBUS TCP, RADIUS,
ผ่านการทดสอบการเจาะระบบรักษาความปลอดภัย
โมดูลพลังงาน Eltek ทั้งหมด รวมถึง
Rectiverters และ CAN Nodes เช่น
Fleximonitor
พอร์ต Serial/USB: USB B-type, USB A-type
โฮสต์สำหรับดองเกิล, WiFi, โมเด็ม 4G,
บลูทูธ, แฟลชไดรฟ์ ฯลฯ
RJ-11 พร้อม RS-232/RS-485 พร้อม MODBUS RTU
Slave สำหรับ SCADA และ MODBUS RTU
Master สำหรับการรวบรวมข้อมูลจากบุคคลที่สาม
อุปกรณ์ที่มีการกำหนดค่าได้ทั่วไป
โปรโตคอลสำหรับ Smartmeters ฯลฯ และคงที่
โปรโตคอลสำหรับแบตเตอรี่ Li-Ion ฯลฯ
โทรคมนาคม - ไร้สาย
· สถานีฐานวิทยุ / ไซต์เซลล์
· LTE / 4G / 5G
· MCS
· ไมโครเวฟ
· บรอดแบนด์
โทรคมนาคม – คงที่
· สำนักงานกลาง / CORD
· ไฟเบอร์
· การออกอากาศ
· ศูนย์ข้อมูล
|
ข้อมูลจำเพาะทางเทคนิค |
||
| รุ่น | Smartpack R | |

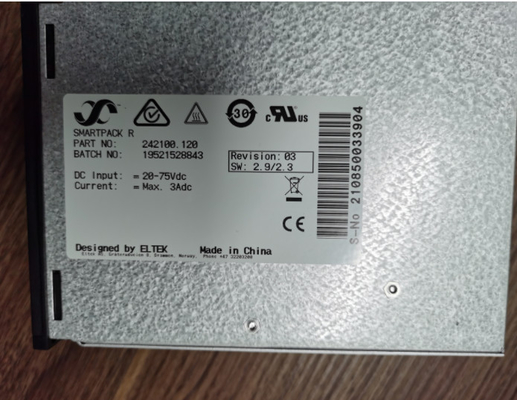

| หมายเลขชิ้นส่วน | 242100.120 | |
| ข้อมูลอินพุต | ||
| แรงดันไฟฟ้า (ระบุ) | 10 - 75 VDC | |
| การใช้พลังงาน | 3 W (โหมดพักหน้าจอ, ไม่มี dist. พลังงาน CAN, การเปิดใช้งาน LVD, ไม่มีพลังงาน USB) 25 W (เปิดหน้าจอ, dist พลังงาน CAN, การเปิดใช้งาน LVD, พลังงาน USB) | |
| การเชื่อมต่อระบบ - ตัวตรวจสอบระบบ | ||
| การรับรู้แรงดันไฟฟ้า, รองรับแรงดันไฟฟ้าระบบ | 12 VDC, 24VDC, 48VDC & 60VDC | |
| การรับรู้กระแสไฟฟ้า, รองรับชัตน์ | 0 - 20mV, 0-50mV, 0 - 60mV และ 0-100mV | |
| การตรวจสอบฟิวส์แบตเตอรี่ | สวิตช์เสริม NO/NC, Pull up/down | |
| การตรวจสอบฟิวส์โหลด | สวิตช์เสริม NO/NC, ไดโอดเมทริกซ์ Pull up/down | |
| การตรวจสอบอุณหภูมิแบตเตอรี่ | อินพุตเซ็นเซอร์ AD590 | |
| การตรวจสอบความสมมาตรของแบตเตอรี่ (ในตัว) | 4 x อินพุตแรงดันไฟฟ้าแบบอะนาล็อก [0-75V] (บล็อก 12, 24 หรือ 60V) | |
| การเชื่อมต่อระบบ - การควบคุม LVD | ||
| การตัดการเชื่อมต่อแบตเตอรี่ | 1 (รองรับแบบล็อคหรือแบบไม่ล็อค) | |
| การตัดการเชื่อมต่อโหลด | 2 (รองรับแบบล็อคหรือแบบไม่ล็อค) | |
| อินพุตและเอาต์พุตทั่วไป | ||
| การกำหนดค่าดิจิทัล, อินพุต #1-6 | สวิตช์เสริม: NO/NC | |
| การกำหนดค่าแบบอะนาล็อก, อินพุต #1-2 | แรงดันไฟฟ้าแบบอะนาล็อก [0-75V] (กำหนดค่าเป็น NO, NC, การรับรู้ไดโอดเมทริกซ์ หรือการรับรู้แรงดันไฟฟ้า) | |
| การกำหนดค่าแบบอะนาล็อก, อินพุต #3-6 | แรงดันไฟฟ้าแบบอะนาล็อก [0-75V] (กำหนดค่าเป็น NO, NC, การรับรู้ไดโอดเมทริกซ์ หรือการรับรู้แรงดันไฟฟ้า) รองรับ: การรับรู้อุณหภูมิพร้อมโพรบ NTC | |
| การกำหนดค่าเอาต์พุต, เอาต์พุต #1-6 | 6x รีเลย์–Dry/Form C - กำหนดค่าได้ปกติเปิด/ปิด [ความจุสูงสุด 75V/2A/60W] | |
| การเชื่อมต่อระบบควบคุม | ||
| พลังงาน CAN | มีพลังงาน CAN แบบกระจาย +/- 500mA | |
|
CAN Nodes |
รองรับ: I/O Monitors, Battery String Monitor, Load/Current Monitor, Fleximonitor, AC Mains Monitor & Smartnode (รุ่นเก่า) | |
| ส่วนต่อประสานผู้ใช้ | ||

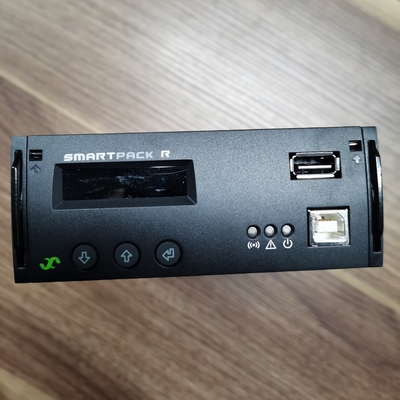

| ท้องถิ่น | จอแสดงผล LCD อัลฟานิวเมอริก (รองรับภาษาจีนดั้งเดิมและตัวย่อ) & 3 ปุ่ม | |
|

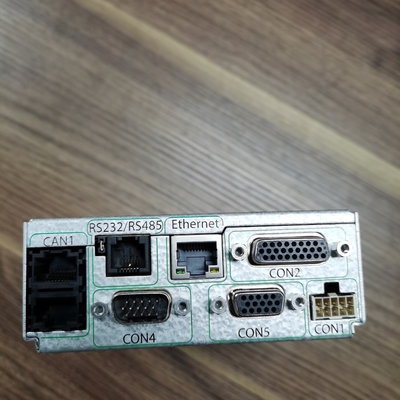

พอร์ตอีเธอร์เน็ต (eth 0: พอร์ต LAN) (eth 1: พอร์ต Craft พร้อม DHCP, พอร์ตอุปกรณ์ USB) |
10/100 BASE-T (ตัวเลือก: 1000 BASE-T) IPv4/v6 โปรโตคอล IP: HTTP (อินเทอร์เฟซผู้ใช้ HTML5 ที่ตอบสนองได้) / SSL(TLS พร้อมตัวสร้างใบรับรองที่ลงนามด้วยตนเองหรือโหลดใบรับรองที่ตรวจสอบสิทธิ์แล้ว), SNMP v3 พร้อม MIB ทั่วไป & ประเภท Enterprise MIB: SP2- MIB (Eltek Branch 10), MODBUS TCP และ pComm UDP (PowerSuite), VPN, VLAN, NTP, SFTP & RADIUS |
|
|
โฮสต์ USB อุปกรณ์ USB |
แฟลชไดรฟ์สำหรับการอัปเกรด SWFW และการโหลดไฟล์การกำหนดค่า XML อ่านการกำหนดค่าจากพอร์ตอุปกรณ์ USB Smartpack 1 Gen wlan0: ดองเกิล WiFi สำหรับพอร์ต craft ไร้สาย, wwan0: โมเด็มเซลลูลาร์ 4G USB eth2: อีเธอร์เน็ต Gigabit PC – pComm – Windows PowerSuite |
|
| พอร์ตอนุกรม |
RS-232 และ RS-485 บนขั้วต่อ RJ11 โปรโตคอลอนุกรม: MODBUS RTU Slave, MODBUS RTU/ASCII Master (มีหลายประเภทที่กำหนดไว้ล่วงหน้าและตัวอ่านข้อมูลที่กำหนดค่าได้ทั่วไปเต็มรูปแบบ), การรายงาน Modem Call-Back/SMS (PSTN หรือ GSM) และ pComm (PowerSuite) |
|
| ข้อมูลจำเพาะทั่วไป | ||
| ขนาด (กxสxล) | 109 x 44 (1U) x 156 มม. (4.3 x 1.75 x 6.1”) [ความลึกของแชสซี: 140 มม.] | |
| ช่วงอุณหภูมิ | การทำงาน -20 ถึง +65˚C (-40 ถึง 149˚F) | |
| มาตรฐานการออกแบบ | ||
| ความปลอดภัยทางไฟฟ้า | UL 60950-1, 2ed, 2014-10-14, EN 60950-1:2006/A2:2013 | |
| EMC |
ETSI EN 300 386 V.2.1.1, EN 61000-6-1(2007) /-2(2005) /-3(2012) /-4(2011), FCC CFR47 ส่วนที่ 15B ส่วนที่ 109: 2010 |
|
| สิ่งแวดล้อม |
ETSI EN 300 019: 2-1 v2.3.1 (Class 1.2), 2-2 v2.4.1 (Class 2.3) & 2-3 v2.4.1 (Class 3.2) 2011/65/EU (RoHS) & 2012/19/EU (WEEE) สภาวะการทำงานปกติเป็นไปตาม IEC 62040-5-3:2016 ข้อ 4.2 สภาวะการทำงานอื่นๆ เป็นไปตาม IEC 62040- 5-3:2016 ข้อ 4.3, ต้องได้รับคำแนะนำ |
|
|
อุปกรณ์ CAN |
เริ่มต้น |
สิ้นสุด |
จำนวนโหนด |
|
Smartpack |
1 |
14 |
14 |
|
Smartpack 2 Basic |
1 |
10 |
10 |
|
Smartpack 2 Master |
11 |
14 |
4 |
|
Smartnode |
17 |
30 |
14 |
|
ตัวตรวจสอบแบตเตอรี่ |
33 |
46 |
14 |
|
ตัวตรวจสอบโหลด |
49 |
62 |
14 |
|
Flex Monitor |
65 |
78 |
14 |
|
ตัวตรวจสอบ I/O |
81 |
94 |
14 |
|
ตัวตรวจสอบเมน |
97 |
110 |
14 |
