Eltek Type 3 Outdoor Cabinet Systems Outdoor Power Cabinet ความสูง 1.2 ม. / 1.5 ม. / 1.8 ม. / 2 ม. / 2.2 พร้อมเครื่องปรับอากาศ
แพลตฟอร์มตู้ Type 2 ได้รับการออกแบบสำหรับการใช้งานที่หลากหลายและสามารถปรับแต่งให้เหมาะกับความต้องการเฉพาะของคุณได้ตู้นี้เหมาะอย่างยิ่งสำหรับพลังงาน แบตเตอรี่และอุปกรณ์โทรคมนาคม/อุตสาหกรรม ทั้งหมดนี้รวมอยู่ในแพ็คเกจที่ทนทาน
แพลตฟอร์มตู้ Eltek Type 3 ได้รับการออกแบบสำหรับการใช้งานที่หลากหลายและสามารถติดตั้งได้ตามความต้องการพิเศษของคุณตู้นี้เหมาะอย่างยิ่งสำหรับพลังงาน แบตเตอรี่ และโทรคมนาคมหรืออุปกรณ์อุตสาหกรรมรวมไว้ในแพ็คเกจเดียว

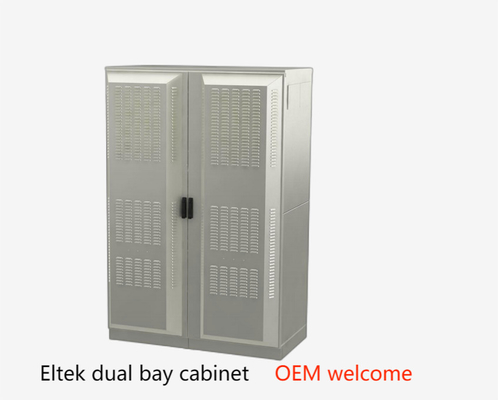

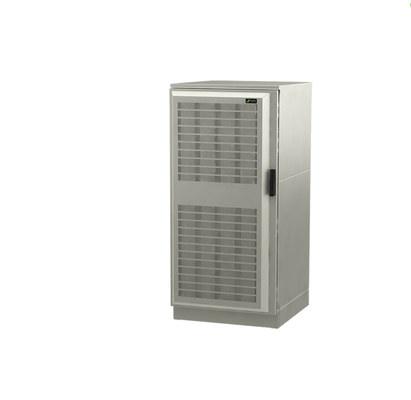

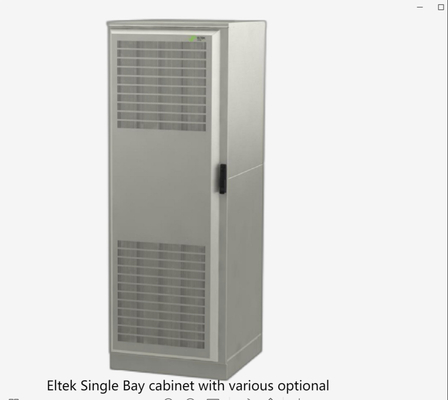

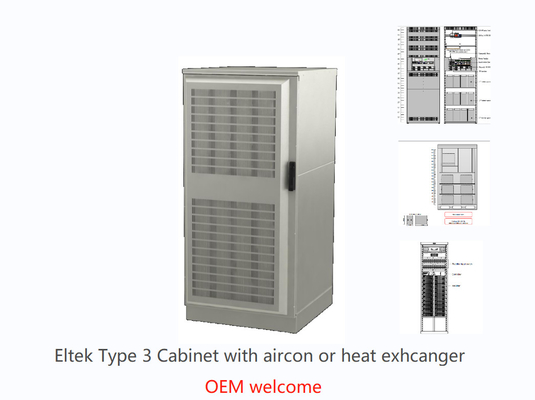

โซลูชันมีการออกแบบลูกบาศก์ที่ไม่เหมือนใครซึ่งให้ความยืดหยุ่นกับความสูงต่างๆ ของตู้ตัวอย่างเช่น ประกอบด้วย 1.2 ม. 1.5 ม. 1.8 ม. 2 ม. และ 2.2 ม.ด้วยตู้แบบช่องเดี่ยว ตู้แบบสองห้อง และตู้แบบสองช่อง ทั้งหมดนี้สามารถใช้กับเครื่องแลกเปลี่ยนความร้อนหรือระบบทำความเย็นของเครื่องปรับอากาศ
แอปพลิเคชัน:
ตู้ Type 3 เหมาะอย่างยิ่งสำหรับการใช้งานด้านโทรคมนาคมและอุตสาหกรรมที่หลากหลายดังนี้:
การกำหนดค่าตู้กลางแจ้งประเภท 3
| แบบอย่าง | 1.2m | 1.5m | 1.8m | 2.0m | 2.2m |
| คุณสมบัติทางกายภาพ | |||||
| ความกว้าง (มม.) | 700 | 700 | 700 | 700 | 700 |
| ความลึก (มม.) | 770 | 770 | 770 | 770 | 770 |
| น้ำหนัก (กิโลกรัม) | 68.6กก. | 94กก. | 100กก. | 102.5 | 105กก. |
| พื้นที่แร็ค | 21U | 28U | 34U | 39U | 44U |
| ข้อมูลข้างต้นไม่รวมการระบายความร้อนด้วยอากาศและแกนพลังงาน | |||||
| ตัวเลือกการจัดการความร้อน | |||||
| ความจุความเย็น | 2000W | ||||
| พัดลมและตัวกรอง | พัดลมเดี่ยวหรือคู่ (Opitonal) | ||||
| พัดลม Spec. | 48Vdc / 100W / IP44 | ||||
| พัดลมควบคุมความเร็ว | อุณหภูมิควบคุม ; กรองทางเข้าเปลี่ยนง่าย;ตัวกรองเต้ารับที่เปลี่ยนง่าย | ||||
| ข้อมูลจำเพาะทางกายภาพ | รวมเข้ากับตู้ | ||||
| สเปกก่อสร้าง | |||||
| วัสดุ | เหล็กกัลวาไนซ์ | ||||
| ป้องกันน้ำกระเซ็น | อะลูมิเนียมทำด้วยช่องเปิดขนาดใหญ่เพื่อให้แน่ใจว่ามีการไหลเวียนของอากาศที่ความเร็วต่ำ | ||||
| เครื่องทำความร้อน (S) | ตัวทำความร้อนเสริมหนึ่งหรือสองตัว | ||||
| การตรวจจับตัวกรอง | ไม่จำเป็น | ||||
| เครื่องปรับอากาศ | |||||
| กำลังไฟเข้า | AC-ACU, 0.57KW AC-ACU 2KW DC-ACU 0.52KW DC-AC 2KW | ||||
| กำลังไฟเข้า | 230Vac 50/60hz | 230Vac 50/60hz | 48Vdc เล็กน้อย | ค่า 48Vdc | |
| ความจุความเย็น | 570W@50hz | 2000W | 520W | 2000W | |
| ความจุความร้อน | 500W | 1000W | 500W | 600W | |
| หน่วยทำความเย็นแบบไฮบริด | ระบบทำความเย็นแบบแอคทีฟ / ระบบทำความเย็นแบบอิสระ (AC หรือ FC) | ||||
| สเปกก่อสร้าง | |||||
| วัสดุผิว | เหล็กชุบสังกะสีด้วยไฟฟ้าหนา 1.5 มม. (ทนต่อการกัดกร่อน) | ||||
| วัสดุกรอบ | เหล็กกัลวาไนซ์ | ||||
| พาวเวอร์โค้ทเพ้นท์ | Outdor Polyester (เคลือบสีเทาอ่อน RAL7035) | ||||
| ฉนวนกันความร้อน | ฉนวนเซลล์ปิด | ||||
| ข้อมูลจำเพาะของราง | |||||
| รัฐธรรมนูญ | เหล็กกัลวาไนซ์ | ||||
| รูปแบบการติดตั้ง | มาตรฐาน EIA พร้อมรูสำหรับน็อตกรง / ชุดอุปกรณ์เสริม M5 หรือ M6 | ||||
| การติดตั้ง | ติดตั้ง 19 นิ้ว/ติดตั้ง 23 นิ้วสำหรับ OEM | ||||
| รายการเคเบิล | การเข้าถึงสายเคเบิลด้านล่าง | ||||
| การกำหนดค่าที่เกี่ยวข้องของ Power Core | |||||
| พาวเวอร์คอร์ | CTO20808S.XXX หรือไม่ก็ได้ | ||||
| วงจรเรียงกระแส | FP2 48/2000HE หรือ FP2 48/3000HE หรืออุปกรณ์เสริม | ||||
| คอนโทรลเลอร์ | แผง Smartpack S /Smartpack2 เป็นต้น | ||||
การออกแบบสำหรับลูกค้า OEM
กรณีโครงการ :
