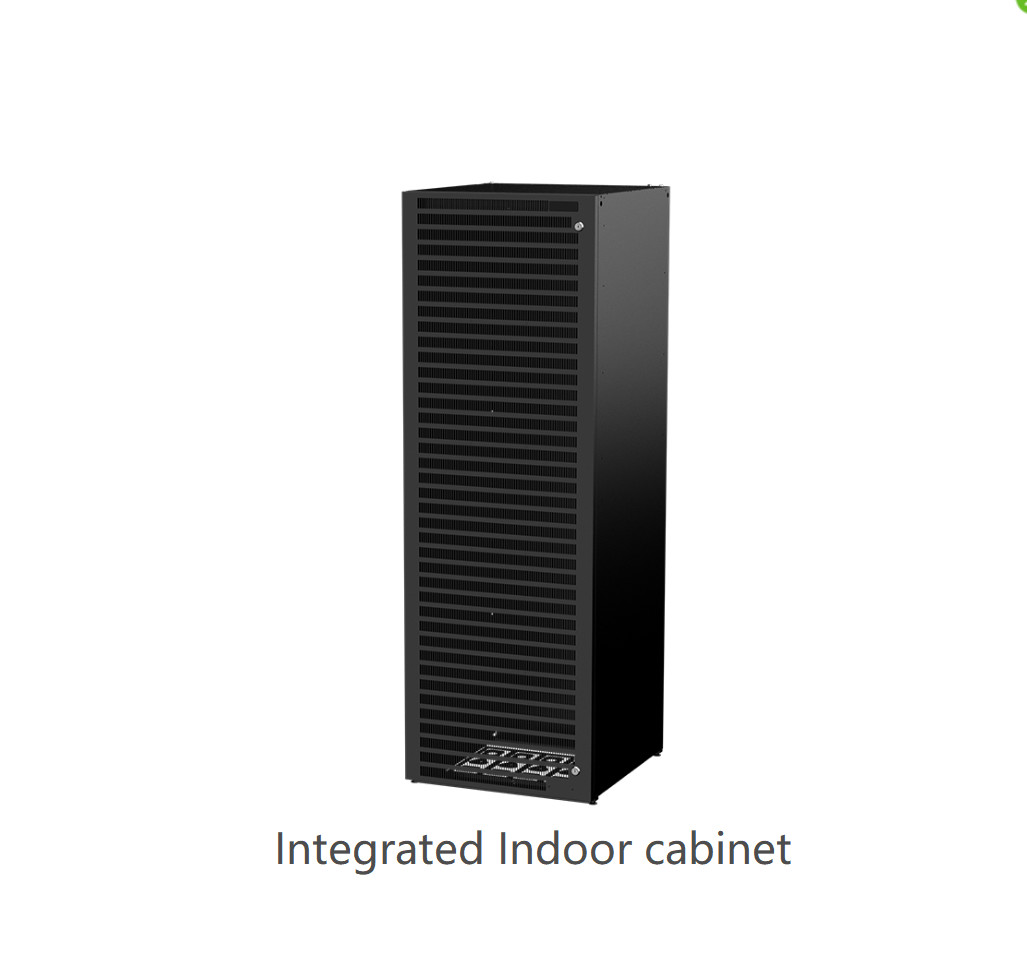

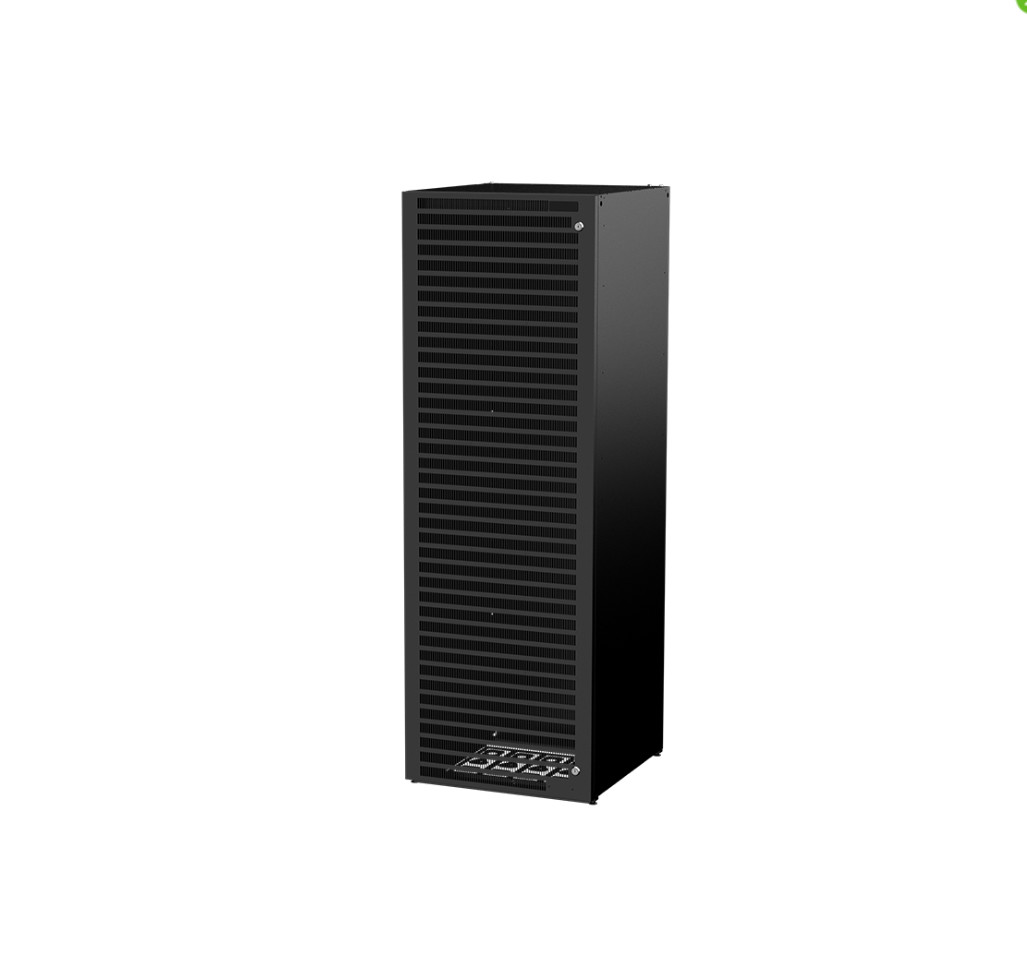

Eltek Design Telcom Enclosure Indoor Frame Cabinet ประกอบตู้เทเลคอม ตู้ภายในอาคาร
ตระกูล Integrated Frame Cabinet (IFC) ได้รับการพัฒนาสำหรับการใช้งานภายในอาคาร โดยเน้นไปที่การประกอบที่คล่องตัว การใช้งานอเนกประสงค์ และทางเลือกในการขนส่งบรรจุภัณฑ์แบบแบน
การใช้งาน:
ตู้ได้รับการออกแบบมาเพื่อตอบสนองความต้องการที่ท้าทายสำหรับการใช้งานโทรคมนาคมภายในอาคาร โดยเน้นเป็นพิเศษที่การจัดการสายเคเบิล โดยมีหรือไม่มีแบตเตอรี่สำรอง
ตัวเลือก
|
0,7m 1,0m 1,2m 1,5m 1,8m 2,0m 2,2m รุ่น W600xD400 W600xD400 W600xD600 W600xD600 W600xD400 W600xD400 W600xD600l ก600xล600 ก600xล600 |
| ความสูง 714 มม. 1025 มม. 1203 มม. 1465 มม. 1780 มม. 1960 มม. 2180 มม. |
| ความกว้าง 596 มม. 596 มม. 596 มม. 596 มม. 596 มม. 596 มม. 596 มม. |
| ความลึกไม่รวมประตู407มม. 407มม. 607มม. 607มม. 407 / 607มม. 407 / 607มม. 607มม. |
| น้ำหนัก2)14กก. 19กก. 25กก. 28กก. 24.5/31.5กก. 25.5 / 34กก. 36.5กก. |
|
พื้นที่ชั้นวาง 13U (ตัวยึดผนัง) 21U 25U 31U 38U 43U 47U 14U (ตัวยึดพื้น) การก่อสร้าง |
| วัสดุ เหล็กกัลวาไนซ์ หนา 0.7 มม. โครงสร้างรับน้ำหนักได้เอง |
|
เสร็จสิ้น เสร็จสิ้นเหล็ก (ไม่ทาสี) เคลือบผงสีดำ RAL 9005 |
|
น็อคเอาท์สูงสุด 5x PG21 5x PG28 |
| ความกว้างการติดตั้งตู้แร็ค 23 นิ้ว |
| ขาปรับระดับได้ ขาปรับระดับ เพื่อให้ตู้ปรับระดับได้ง่าย |
| การต่อลงดินของตู้มีการต่อลงดินของตู้ผ่านจุดต่อลงดิน M6 สองจุด |
|
Toolbox Cabinet มาพร้อมกับคุณสมบัติของกล่องเครื่องมือที่อยู่ด้านล่างใต้ชั้นวางแบตเตอรี่รวมถึงหูยก, ยึดผนัง วงเล็บและความจำเป็นอื่น ๆ |
| ความจุน้ำหนัก ความจุน้ำหนักสูงสุดของตู้คือ 1,350 กก. ต่อตู้ |
| ตัวเลือกฝาครอบด้านหน้า |
|
บานตู้ บานเปิดระบายอากาศเต็มที่ บานพับด้านซ้ายหรือขวาของตู้ ล็อคด้วยตัวล็อค 2 ตัว เปิดได้ 150 องศา เพื่อการเข้าถึงที่ดีระหว่างการติดตั้ง |
| ฝาปิดแบตเตอรี่ ฝาปิดส่วนแบตเตอรี่ที่ถอดออกได้ง่าย |
| แผงด้านหน้า แผงส่วนหน้าแบบช่องระบายอากาศและมู่ลี่แบบต่างๆ |
| ตัวเลือกเบ็ดเตล็ด |
| รางติดตั้ง 19 นิ้ว รางติดตั้ง 23 ถึง 19 นิ้ว มีความยาวต่างๆ |
| ชั้นวางอุปกรณ์ ชั้นวางอุปกรณ์ |
|
ชั้นวางแบตเตอรี่ ชั้นวางแบตเตอรี่เพื่อเก็บชุดแบตเตอรี่ที่มีการกำหนดค่าสูงสุดห้า (5) ชั้นวางแบตเตอรี่ต่อตู้ รับน้ำหนักสูงสุด 270 กก. ต่อชั้นวางแบตเตอรี่ |
| ตัวเลือกแผ่นดินไหวตรงตามข้อกำหนดแผ่นดินไหวโซน 4 พร้อมชุดอุปกรณ์เสริมเสริม |
| มาตรฐานการออกแบบ |
| ความปลอดภัย IEC 60950-1:2005 , EN 60950-l:2006+All:2009 |
| การขนส่ง ETSI EN 300-019-2 |
|
การป้องกันน้ำเข้า IP20 เมื่อมีการติดตั้งแผงที่เหมาะสม |
|
ข้อมูลการสั่งซื้อ Cxxxxxx.nnnnตู้พร้อมระบบไฟ1 (ต้องสั่งผ่าน Creator หรือ Custom project) D Door เพิ่มความลึกของตู้อีก 28 มม. 2) ไม่รวมประตู ฝาครอบด้านหน้า และอุปกรณ์เสริม |
| Doc 900241.DS3 一 rev6 ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า |
