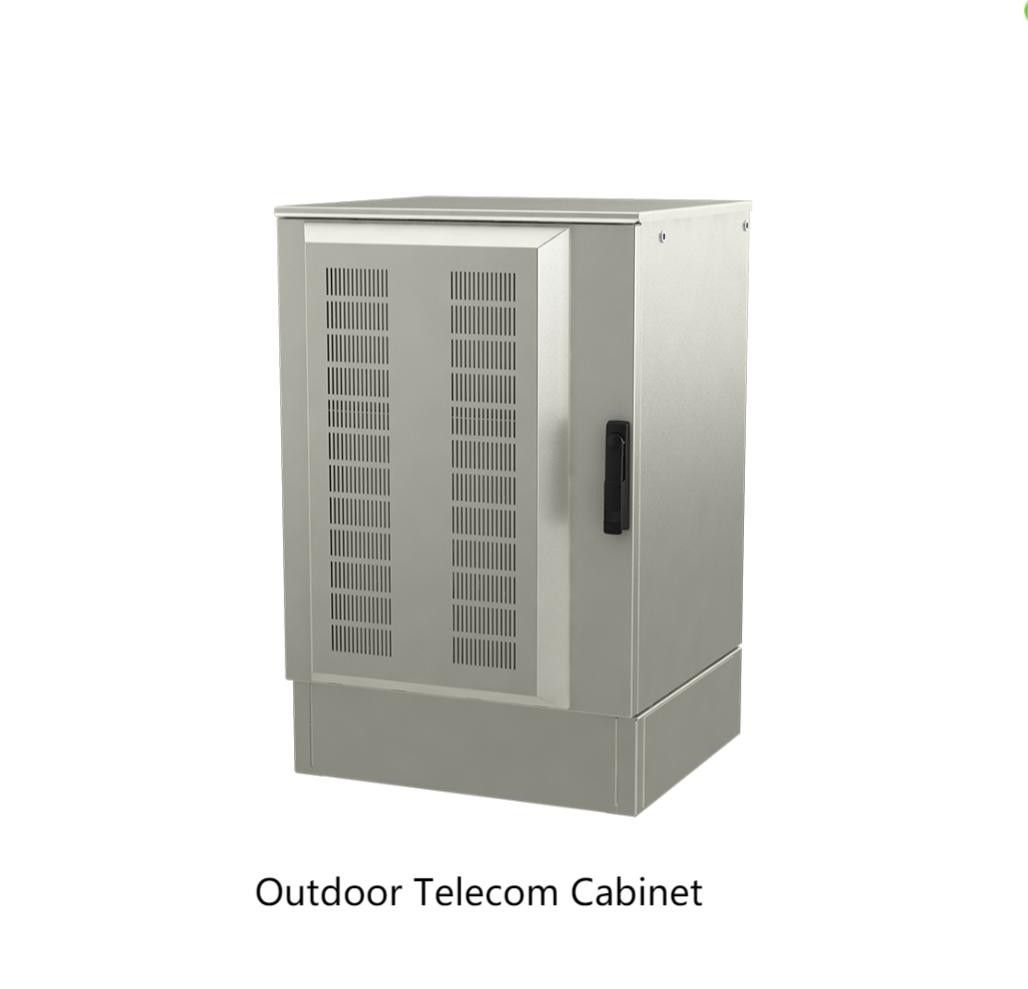

กล่องโทรคมนาคม Eltek Outdoor Enclosure ประเภทที่ 2: การแก้ไขที่แข็งแรงสําหรับระบบพลังงานโทรคมนาคม DC Outdoor
ตู้กลางแจ้งประเภท 2 จากเอลเทค เป็นแพลตฟอร์มที่หลากหลายและปรับปรุงได้ เพื่อตอบสนองการใช้งานที่หลากหลายและอุปกรณ์โทรคมนาคม / อุตสาหกรรมในกล่องที่แข็งแรงและทนทานทําให้มันเป็นทางเลือกที่เหมาะสมสําหรับกรณีการใช้งานภายนอก
ลักษณะสําคัญ:
พื้นที่อุปกรณ์ 19 นิ้ว: ตู้มีพื้นที่กว้างขวางสําหรับรองรับอุปกรณ์ที่ติดตั้งราค 19 นิ้ว, รับประกันความสอดคล้องกับอุปกรณ์โทรคมนาคมและอุตสาหกรรมที่กว้างขวาง
การกันความร้อนทางเลือก: เพื่อการป้องกันสิ่งแวดล้อมที่ดีขึ้น ตู้สามารถติดตั้งอุปกรณ์กันความร้อนทางเลือกช่วยรักษาอุณหภูมิภายในที่ดีที่สุด แม้ในสภาพอากาศที่รุนแรง.
แรงไฟ DC และแบตเตอรี่สํารอง: ออกแบบโดยเฉพาะสําหรับระบบพลังงานโทรคมนาคม DC รวมถึงข้อกําหนดสําหรับแบตเตอรี่สํารอง, รับประกันการจําหน่ายพลังงานโดยไม่หยุดระหว่างการหยุดหรืออัตราแปรปรวน.
สร้างจากอลูมิเนียม: ตู้ถูกสร้างจากอลูมิเนียมคุณภาพสูง ซึ่งมีความทนทานดีเยี่ยม ทนทานต่อการกัดสนอง และมีคุณสมบัติเบาสําหรับการติดตั้งและขนส่งง่าย
การจัดการความร้อนที่ติดอยู่บนประตู: การจัดการความร้อนอย่างมีประสิทธิภาพสามารถบรรลุได้โดยใช้วิธีการแก้ไขที่ติดอยู่บนประตู ซึ่งอาจรวมถึงแฟน, เครื่องกรองหรือเครื่องปรับอากาศขึ้นอยู่กับความต้องการเฉพาะเจาะจงของคําขอ.
ตัวเลือกที่มีอยู่:
การแก้ไขปัญหาด้านความเย็น: เลือกจากตัวเลือกในการทําความเย็นหลายแบบ เช่น แฟน, ฟิลเตอร์ หรือ เครื่องปรับอากาศ เพื่อให้เหมาะสมกับสิ่งแวดล้อมและความต้องการในการใช้งานของคุณ
ตัวเลือกการติดตั้ง: ตู้สามารถติดตั้งบนพื้น, ผนัง, หรือเสา, ให้ความยืดหยุ่นในการติดตั้งและการจัดจําหน่าย.
ส่วน 3U สําหรับการกระจายไฟฟ้า DIN Rail AC: เพื่อความสะดวกเพิ่มเติมตู้รวมส่วน 3U ที่ออกแบบโดยเฉพาะสําหรับการกระจายไฟฟ้า DIN Rail AC สะดวกในการบูรณาการง่ายของระบบพลังงาน AC.
การใช้งาน:
ตู้โทรคมนาคม Eltek Outdoor Enclosure Type 2 เหมาะสําหรับการใช้งานที่หลากหลาย เช่น
เครือข่ายการเข้าถึงวิทยุ (2G / 3G / 4G / LTE / WiMAX): ให้พลังงานที่น่าเชื่อถือและการป้องกันสําหรับสถานีฐานและอุปกรณ์การเข้าถึงวิทยุอื่น ๆ
เครือข่ายออปติกส์: การรับรองความสมบูรณ์แบบและผลงานของระบบส่งออปติกส์ในสภาพแวดล้อมกลางแจ้ง
คาเบลทีวี: การสนับสนุนการจัดพัฒนาโครงสร้างพื้นฐานทีวีเคเบลในสถานที่ห่างไกลหรือที่ท้าทาย
DSL: การอํานวยความสะดวกในการติดตั้งอุปกรณ์ DSL ในตู้กลางแจ้งเพื่อการเข้าถึงเบนด์กว้าง
SCADA: การให้บริการที่แข็งแกร่งสําหรับระบบควบคุมการตรวจสอบและการจัดหาข้อมูลในอุตสาหกรรมและการใช้ประโยชน์
รถไฟและเมโทร: ตอบสนองความต้องการที่เข้มงวดของระบบรถไฟและเมโทรสําหรับพลังงานที่น่าเชื่อถือและพื้นฐานการสื่อสาร
การกระจายพลังงาน: ใช้เป็นช่องปิดที่ปลอดภัยและมีประสิทธิภาพสําหรับอุปกรณ์กระจายพลังงานในสถานที่กลางแจ้ง
| รุ่น | 15U | 22U | ||
| รายละเอียดทางกายภาพ | ||||
| ความสูงภายนอก | 743 มิลลิเมตร (29,3 ̊) 1047,5 มิลลิเมตร (41,2 ̊) | |||
| ความกว้างภายนอก | 586 มิลลิเมตร (23,1 ′′) 586 มิลลิเมตร (23,1 ′′) | |||
| ความลึกภายนอก * | 543 มิลลิเมตร (21,4 ′′) 543 มิลลิเมตร (21,4 ′′) | |||
| น้ําหนักสุทธิ* | 20กิโลกรัม (44,lbs) 24กิโลกรัม (52,9lbs) | |||
| ความสูงการติดตั้งที่ใช้ได้ | 12U (533mm / 21,0 ′′) 19U (844mm / 33 ′′) | |||
| * info ไม่รวมตัวเลือกการจัดการความร้อน | ||||
| ทางเลือกการจัดการด้วยความร้อน | ||||
|
การแก้ไขแฟนและฟิลเตอร์ - ความจุในการเย็น (ที่ AT = 10 °C) - รายละเอียดของพัดลม - ระบบควบคุมความเร็วแฟน - รายละเอียดของกรอง - ข้อมูลทางกายภาพ |
700W 48Vdc / 76W / IP44 ปรับอุณหภูมิ เครื่องกรองพัดลมเร่งเร่ง 0,1m2ประเภทกรอง F5 (EN 779) เพิ่มความลึก 53 มม (2,1 ′′) ให้กับกระเป๋า, เพิ่มน้ําหนักกระเป๋า 8,4 กิโลกรัม (18.5 ปอนด์). |
|||
|
อุปกรณ์ปรับอากาศ (AC powered) - ความจุในการเย็น (ที่ 35C / 35C) - ความจุในการทําความร้อน - การเข้าพลังงาน - ข้อมูลทางกายภาพ |
570W ที่ 50Hz / 645W ที่ 60Hz 500W ภายใน 230Vac +/-10%, 50/60HZ เพิ่มความลึกของตู้ 263 มิลลิเมตร (10,4 ′′) เพิ่มน้ําหนักตู้ 28,4 กิโลกรัม (62,6 ปอนด์) |
|||
|
อุปกรณ์ปรับอากาศ (DC powered) - ความจุในการเย็น (ที่ 35C / 35C) - ความจุในการทําความร้อน - การเข้าพลังงาน - ข้อมูลทางกายภาพ |
520W 500W ภายใน 48Vdc นามินาล (46Vdc - 56Vdc) เพิ่มความลึก 212mm (8,3 ′′) ให้กับกระเป๋า, เพิ่มน้ําหนักกระเป๋า 23kg (50,7 ปอนด์). |
|||
| ทุกรุ่น | ||||
| รายละเอียดการก่อสร้าง | ||||
|
วัสดุหนัง วัสดุกรอบ สีผิวขาว การกันความร้อน |
1อลูมิเนียมหนา 5 มิลลิเมตร (0,06") (น้ําหนักเบา ทนต่อการกัดกร่อน) เหล็กเหล็กกระปุก ผิวเคลือบภายนอกพอลิเอสเตอร์สีเทาอ่อน RAL 7035 การแยกเซลล์ปิด (ไม่จํากัด) |
|||
| รูปแบบการติดตั้งรถไฟ | มาตรฐาน EIA พร้อมรูสําหรับถั่วกรง | |||
| การเรียนรู้ | 19 ราง | |||
| รายละเอียดประตู | ||||
| เครื่องล็อก | กล่องล็อคสองจุด พร้อมกล่องล็อคยูโร optional | |||
| ก๊าซเกต | UL ระบุสําหรับการใช้ภายนอก | |||
| ประตูหยุด / ประตูหยุด | การล็อคลมเพื่อยึดประตูระหว่างการบํารุงรักษา (120°) | |||
| รายละเอียดและตัวเลือกที่แตกต่างกัน | ||||
| โรคสะเก็ดเงิน | สายใต้นํา การเข้าถึงผ่าน lx FL21 ตัด | ตัวเลือกที่แตกต่างกัน | ||
| ช่องแบตเตอรี่ |
19 ช่อง พื้นที่ (W x D): 448,5mm x 398mm (17,6 ′′ x 15,6 ′′) ความหนักสูงสุด 150 กิโลกรัม (330 ปอนด์) |
ตะกร้าแต่ละตัวมีน้ําหนัก 2,1kg (4,6lbs) | ||
| บาร์พื้น | ใส่ 4xM6 บน 19nรถราง, ซ้าย/ขวา | |||
| เครื่องทําความร้อน | ไม่ต้องเลือก 500W | ชุดน้ําหนัก 1,3 กิโลกรัม | ||
| พลินธ์ |
ตัวเลือก 152 มม (6 ′′) สูงพื้นฐาน รูปลายเท้า (W x D): 579mm x 517mm (22,8 ′′ x 20,4 ′′) |
น้ําหนัก 7,6 กิโลกรัม (16,7 ปอนด์) | ||
| เครื่องพับตัว |
ผนังหรือเสาเหล็กไร้ขัด กว้างขั้ว 0 60-115mm ภาระหนักสูงสุด 200Kg (441 lbs) |
น้ําหนัก 11 กิโลกรัม | ||
| ยกหูขึ้น | 4 หูเหล็กแผ่นที่แยกออกเชื่อมต่อกับ 4 โบลต์ M8 | |||
| ข้อมูลบรรจุ | การส่งที่ทําในตําแหน่งตั้งบนพัลเล็ตไม้ | น้ําหนัก 7 กิโลกรัม | ||
| มาตรฐานการออกแบบ | ||||
| เครื่องไฟฟ้า | IEC 60950, UL 60950*, CAN CSA-C22.2 เลขที่ 60950-1-03 (ขึ้นอยู่กับอุปกรณ์ที่ติดตั้ง) | |||
| EMC | ETSI EN 300 386 V.l.3.1, EN 61000-6-3, EN 61000-6-2 | |||
| สิ่งแวดล้อม | ETS 300 019, การป้องกันการเข้า: EN 60529 IP55 | |||
| DOC234747.DS3-revl0 | รายละเอียดสามารถเปลี่ยนแปลงได้โดยไม่ต้องแจ้ง | |||

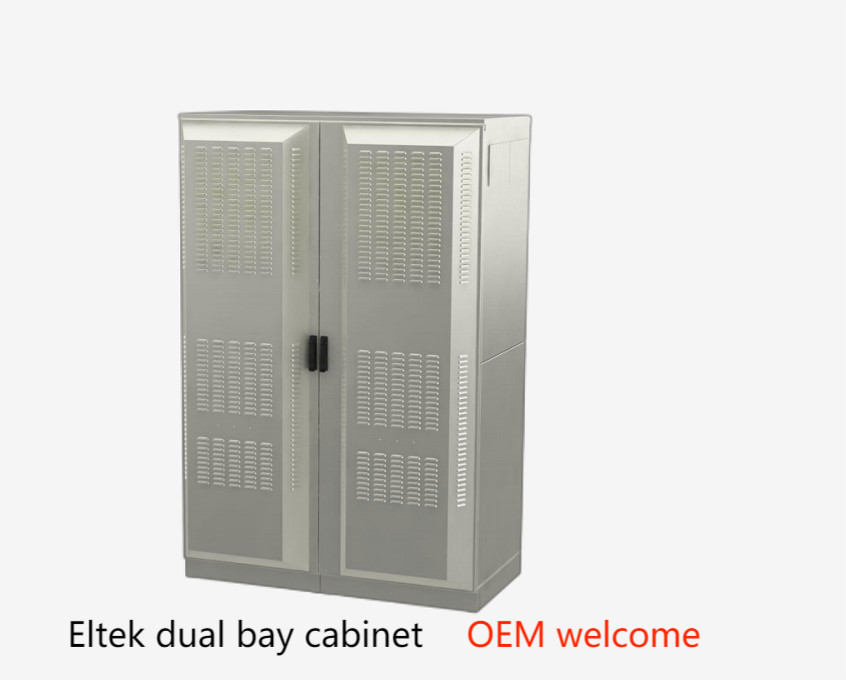

การออกแบบสําหรับลูกค้า OEM
